Ручний плоскоріз

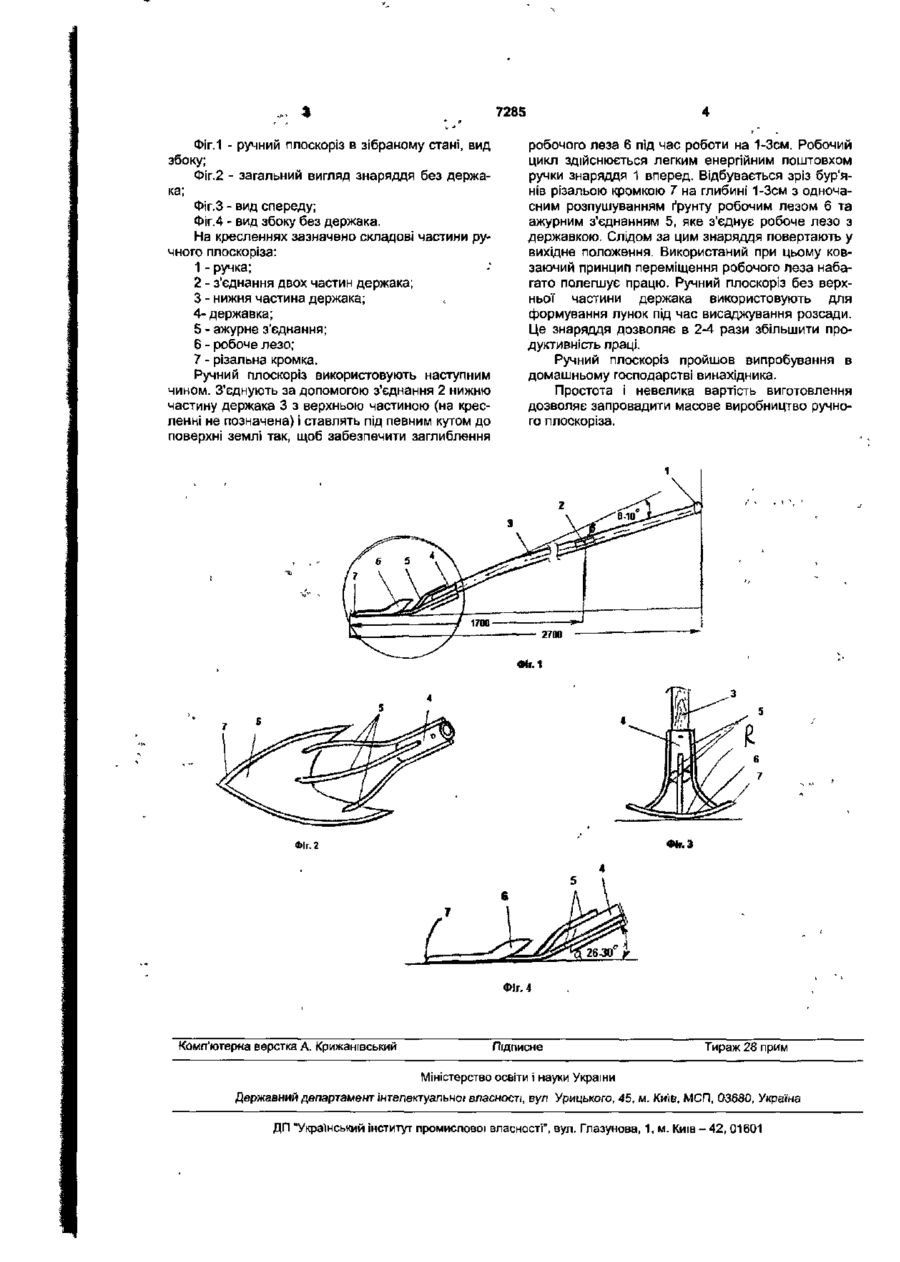

1. Ручний плоскоріз, що складається з держака, ручки, державки, системи кріплення, робочого леза з різальною кромкою, який відрізняється тим, що система кріплення робочого леза з державкою виконана ажурно, при цьому робоче лезо виконано стрілоподібно, а державка відігнута по повздовжній її осі від горизонтально розташованого леза на кут 26-30° 2. Ручний плоскоріз за п 1, який відрізняється тим, що стрілоподібне лезо має вигин на величину радіуса R в напрямку крилами вгору. 3. Ручний плоскоріз за п. 1 або п 2, який відрізняється тим, що різальна кромка виконана способом клепання. 4 Ручний плоскоріз за будь-яким з пп 1-3 який відрізняється тим, що держак складається з двох частин з можливістю з'єднання, причому 1/3 нижньої частини держака вигнута в бік державки на кут 8-10°, а верхня частина пряма. Корисна модель відноситься до галузі сільського господарства, а саме до пристроїв для обробки ґрунту і призначена для підрізання бур'янів і розпушування ґрунту ручним способом. Відомий ручний культиватор, що складається з держака, ручки, робочого леза із різальною кромкою, стабілізатора і насадки [Авт. св. СРСР №13711518, КЛ.А01В1/06]. Недоліком відомого знаряддя є велика площа дотику із ґрунтом, що знижує самоочищення від налипання ґрунту і рослинних решток, низькі динамічні характеристики робочого леза, виконаного півколом, його швидке затуплення, громіздкість, і як наслідок - перевитрата мускульних зусиль, швидка втомлюваність, низька продуктивність праці. В основу корисної' моделі покладена задача, шляхом зміни конструкцій" відомого ручного культиватора зробити знаряддя зручним у роботі, полегшити працю, підвищити її продуктивність, розширити функціональні можливості. Поставлена задача досягається тим, що в ручному плоскорізі, який складається з держака, ручки, державки, системи кріплення, робочого леза з різальною кромкою, згідно корисної моделі система кріплення робочого леза з державкою виконана ажурно, при цьому робоче лезо виконано стріловидно, а державка відігнута по повздовжній її осьовій вісі від горизонтально розташованого леза на кут 26-30°. Крім того, задача вирішується тим, що стріловидне лезо має вигин на величину радіуса R, а різальна кромка виконана способом клепання. Виконання поставленої задачі сприяють і зміни в конструкції держака, який може складатися з двох частин з можливістю з'єднання, причому 1/3 нижньої частини держака вигнута в бік державки на кут 8-10°, а верхня частина пряма. Виконання робочого леза стріловидним з можливістю вигину на певний радіус і гостра різальна кромка, яка виконана способом клепання, сприяє безперешкодному і легкому переміщенню знаряддя в ґрунті, а ажурне з'єднання робочого леза з державкою дозволяє рослинним решткам і часткам ґрунту вільно проходити через проміжки з'єднання, що забезпечує знищення бур'янів І одночасне розпушування ґрунту, І таким чином розширює функціональні можливості знаряддя Можливість змінювати довжину держака, за рахунок його виготовлення з двох частин з можливістю з'єднання, дозволяють використовувати знаряддя для формування лунок під окремі рослини або для швидкого звільнення великих площ від бур'янів, що також розширює функціональні можливості знаряддя. Виконання робочого леза під кутом 26-30° до державки І вигин держака на 8-10° до державки виключають нахил тулубу працівника при роботі і зменшують затрати мускульної сили, що призводить до полегшення праці і підвищення її продуктивності Суть пропонованої корисної моделі пояснюється але не обмежується кресленнями: ю оо см < ID 7285 Фіг.1 - ручний плоскоріз в зібраному стані, вид збоку; Фіг.2 - загальний вигляд знаряддя без держака; Фіг.З - вид спереду; Фіг.4 - вид збоку без держака. На кресленнях зазначено складові частини ручного плоскоріза: 1 - ручка; 2 - з'єднання двох частин держака; 3 - нижня частина держака; 4- державка; 5 - ажурне з'єднання; 6 - робоче лезо; 7 - різальна кромка. Ручний плоскоріз використовують наступним чином. З'єднують за допомогою з'єднання 2 нижню частину держака 3 з верхньою частиною (на кресленні не позначена) і ставлять під певним кутом до поверхні землі так, щоб забезпечити заглиблення робочого леза 6 під час роботи на 1-Зсм. Робочий цикл здійснюється легким енергійним поштовхом ручки знаряддя 1 вперед. Відбувається зріз бур'янів різальою кромкою 7 на глибині 1-Зсм з одночасним розпушуванням ґрунту робочим лезом б та ажурним з'єднанням 5, яке з'єднує робоче лезо з державкою. Слідом за цим знаряддя повертають у вихідне положення. Використаний при цьому ковзаючий принцип переміщення робочого леза набагато полегшує працю. Ручний плоскоріз без верхньої частини держака використовують для формування лунок під час висаджування розсади. Це знаряддя дозволяє в 2-4 рази збільшити продуктивність праці. Ручний плоскоріз пройшов випробування в домашньому господарстві винахідника. Простота і невелика вартість виготовлення дозволяє запровадити масове виробництво ручного плоскоріза. ФІГ.1 Фіг. 2 Фіг. 4 Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вуп Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ї в - 4 2 , 01601
