Формула / Реферат

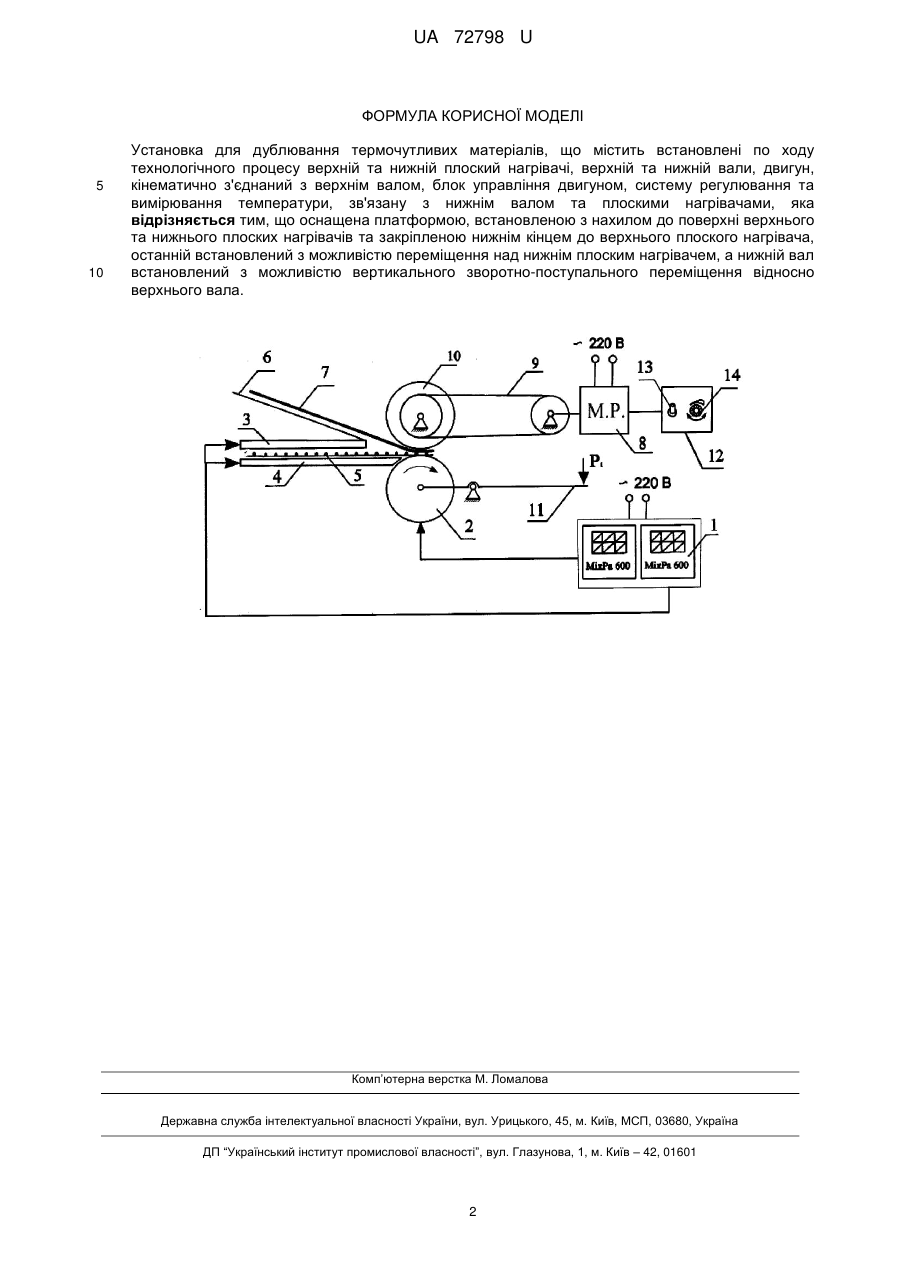

Установка для дублювання термочутливих матеріалів, що містить встановлені по ходу технологічного процесу верхній та нижній плоский нагрівачі, верхній та нижній вали, двигун, кінематично з'єднаний з верхнім валом, блок управління двигуном, систему регулювання та вимірювання температури, зв'язану з нижнім валом та плоскими нагрівачами, яка відрізняється тим, що оснащена платформою, встановленою з нахилом до поверхні верхнього та нижнього плоских нагрівачів та закріпленою нижнім кінцем до верхнього плоского нагрівача, останній встановлений з можливістю переміщення над нижнім плоским нагрівачем, а нижній вал встановлений з можливістю вертикального зворотно-поступального переміщення відносно верхнього вала.

Текст

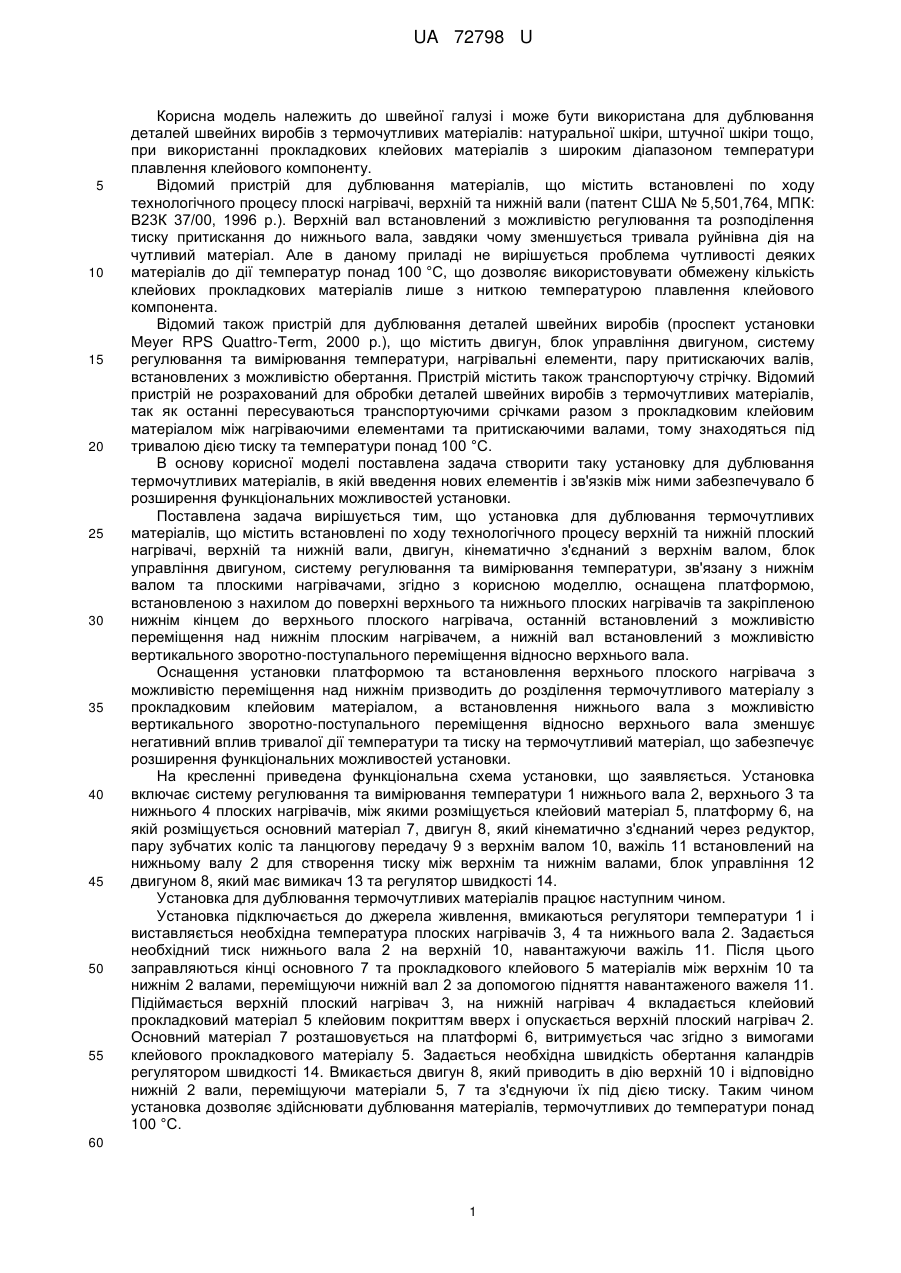

Реферат: Установка для дублювання термочутливих матеріалів містить встановлені по ходу технологічного процесу верхній та нижній плоский нагрівачі, верхній та нижній вали, двигун, кінематично з'єднаний з верхнім валом, блок управління двигуном, систему регулювання та вимірювання температури, зв'язану з нижнім валом та плоскими нагрівачами. Установка оснащена платформою, встановленою з нахилом до поверхні верхнього та нижнього плоских нагрівачів та закріпленою нижнім кінцем до верхнього плоского нагрівача. Останній встановлений з можливістю переміщення над нижнім плоским нагрівачем, а нижній вал встановлений з можливістю вертикального зворотно-поступального переміщення відносно верхнього вала. UA 72798 U (54) УСТАНОВКА ДЛЯ ДУБЛЮВАННЯ ТЕРМОЧУТЛИВИХ МАТЕРІАЛІВ UA 72798 U UA 72798 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до швейної галузі і може бути використана для дублювання деталей швейних виробів з термочутливих матеріалів: натуральної шкіри, штучної шкіри тощо, при використанні прокладкових клейових матеріалів з широким діапазоном температури плавлення клейового компоненту. Відомий пристрій для дублювання матеріалів, що містить встановлені по ходу технологічного процесу плоскі нагрівачі, верхній та нижній вали (патент США № 5,501,764, МПК: В23К 37/00, 1996 р.). Верхній вал встановлений з можливістю регулювання та розподілення тиску притискання до нижнього вала, завдяки чому зменшується тривала руйнівна дія на чутливий матеріал. Але в даному приладі не вирішується проблема чутливості деяких матеріалів до дії температур понад 100 °C, що дозволяє використовувати обмежену кількість клейових прокладкових матеріалів лише з ниткою температурою плавлення клейового компонента. Відомий також пристрій для дублювання деталей швейних виробів (проспект установки Meyer RPS Quattro-Term, 2000 р.), що містить двигун, блок управління двигуном, систему регулювання та вимірювання температури, нагрівальні елементи, пару притискаючих валів, встановлених з можливістю обертання. Пристрій містить також транспортуючу стрічку. Відомий пристрій не розрахований для обробки деталей швейних виробів з термочутливих матеріалів, так як останні пересуваються транспортуючими срічками разом з прокладковим клейовим матеріалом між нагріваючими елементами та притискаючими валами, тому знаходяться під тривалою дією тиску та температури понад 100 °C. В основу корисної моделі поставлена задача створити таку установку для дублювання термочутливих матеріалів, в якій введення нових елементів і зв'язків між ними забезпечувало б розширення функціональних можливостей установки. Поставлена задача вирішується тим, що установка для дублювання термочутливих матеріалів, що містить встановлені по ходу технологічного процесу верхній та нижній плоский нагрівачі, верхній та нижній вали, двигун, кінематично з'єднаний з верхнім валом, блок управління двигуном, систему регулювання та вимірювання температури, зв'язану з нижнім валом та плоскими нагрівачами, згідно з корисною моделлю, оснащена платформою, встановленою з нахилом до поверхні верхнього та нижнього плоских нагрівачів та закріпленою нижнім кінцем до верхнього плоского нагрівача, останній встановлений з можливістю переміщення над нижнім плоским нагрівачем, а нижній вал встановлений з можливістю вертикального зворотно-поступального переміщення відносно верхнього вала. Оснащення установки платформою та встановлення верхнього плоского нагрівача з можливістю переміщення над нижнім призводить до розділення термочутливого матеріалу з прокладковим клейовим матеріалом, а встановлення нижнього вала з можливістю вертикального зворотно-поступального переміщення відносно верхнього вала зменшує негативний вплив тривалої дії температури та тиску на термочутливий матеріал, що забезпечує розширення функціональних можливостей установки. На кресленні приведена функціональна схема установки, що заявляється. Установка включає систему регулювання та вимірювання температури 1 нижнього вала 2, верхнього 3 та нижнього 4 плоских нагрівачів, між якими розміщується клейовий матеріал 5, платформу 6, на якій розміщується основний матеріал 7, двигун 8, який кінематично з'єднаний через редуктор, пару зубчатих коліс та ланцюгову передачу 9 з верхнім валом 10, важіль 11 встановлений на нижньому валу 2 для створення тиску між верхнім та нижнім валами, блок управління 12 двигуном 8, який має вимикач 13 та регулятор швидкості 14. Установка для дублювання термочутливих матеріалів працює наступнимчином. Установка підключається до джерела живлення, вмикаються регулятори температури 1 і виставляється необхідна температура плоских нагрівачів 3, 4 та нижнього вала 2. Задається необхідний тиск нижнього вала 2 на верхній 10, навантажуючи важіль 11. Після цього заправляються кінці основного 7 та прокладкового клейового 5 матеріалів між верхнім 10 та нижнім 2 валами, переміщуючи нижній вал 2 за допомогою підняття навантаженого важеля 11. Підіймається верхній плоский нагрівач 3, на нижній нагрівач 4 вкладається клейовий прокладковий матеріал 5 клейовим покриттям вверх і опускається верхній плоский нагрівач 2. Основний матеріал 7 розташовується на платформі 6, витримується час згідно з вимогами клейового прокладкового матеріалу 5. Задається необхідна швидкість обертання каландрів регулятором швидкості 14. Вмикається двигун 8, який приводить в дію верхній 10 і відповідно нижній 2 вали, переміщуючи матеріали 5, 7 та з'єднуючи їх під дією тиску. Таким чином установка дозволяє здійснювати дублювання матеріалів, термочутливих до температури понад 100 °C. 60 1 UA 72798 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Установка для дублювання термочутливих матеріалів, що містить встановлені по ходу технологічного процесу верхній та нижній плоский нагрівачі, верхній та нижній вали, двигун, кінематично з'єднаний з верхнім валом, блок управління двигуном, систему регулювання та вимірювання температури, зв'язану з нижнім валом та плоскими нагрівачами, яка відрізняється тим, що оснащена платформою, встановленою з нахилом до поверхні верхнього та нижнього плоских нагрівачів та закріпленою нижнім кінцем до верхнього плоского нагрівача, останній встановлений з можливістю переміщення над нижнім плоским нагрівачем, а нижній вал встановлений з можливістю вертикального зворотно-поступального переміщення відносно верхнього вала. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Unit for doubling thermosensitive materials

Автори англійською

Zhuk Olena Volodymyrivna, Bereznenko Serhii Mykolaiovych, Bereznenko Mykola Petrovych, Hryshko Anatolii Andriiovych, Kostrytskyi Valerii Vsevolodovych

Назва патенту російською

Установка для дублирования термочувствительных материалов

Автори російською

Жук Елена Владимировна, Березненко Сергей Николаевич, Березненко Николай Петрович, Гришко Анатолий Андреевич, Кострицкий Валерий Всеволодович

МПК / Мітки

МПК: B30B 9/20

Мітки: термочутливих, установка, дублювання, матеріалів
