Клин в’язальної машини

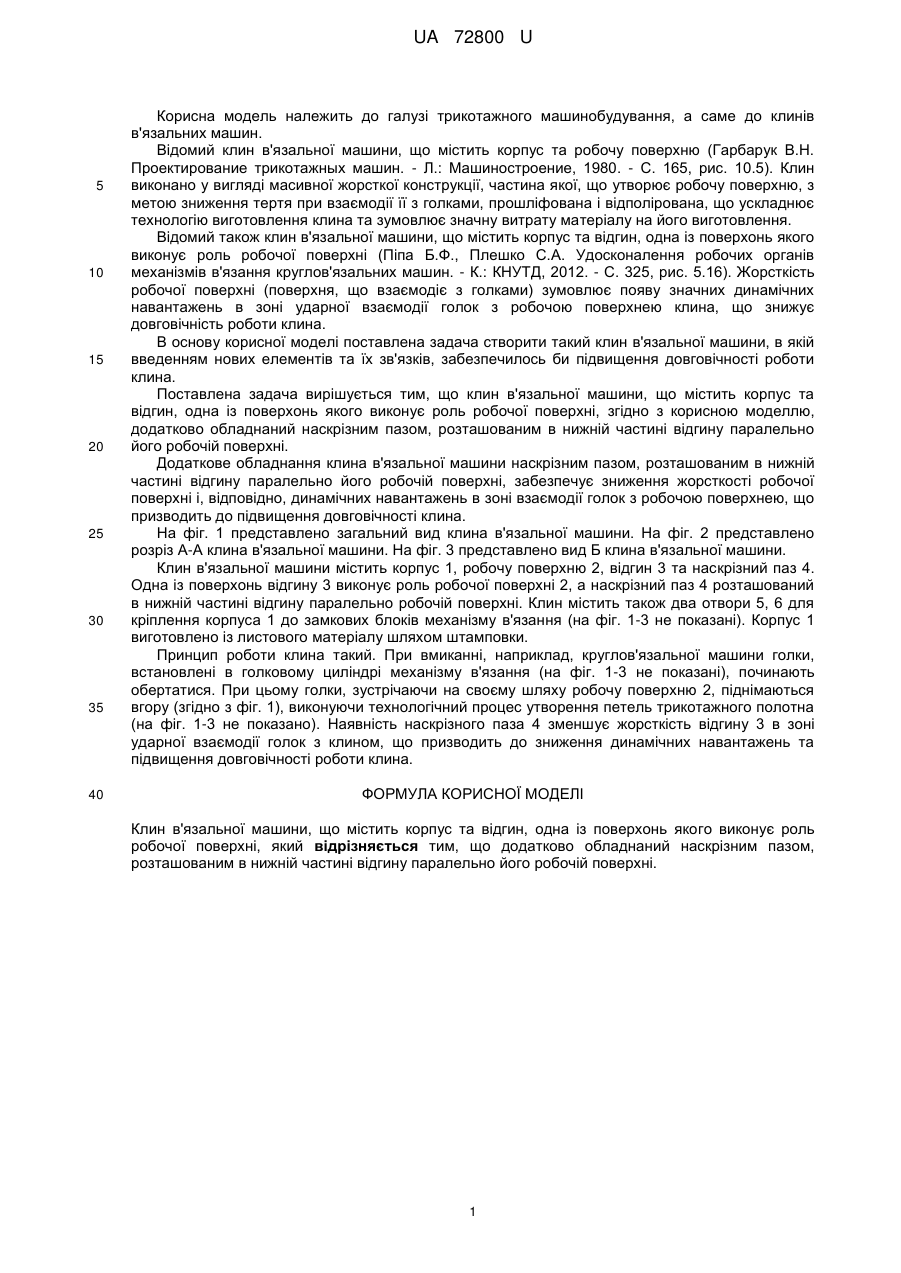

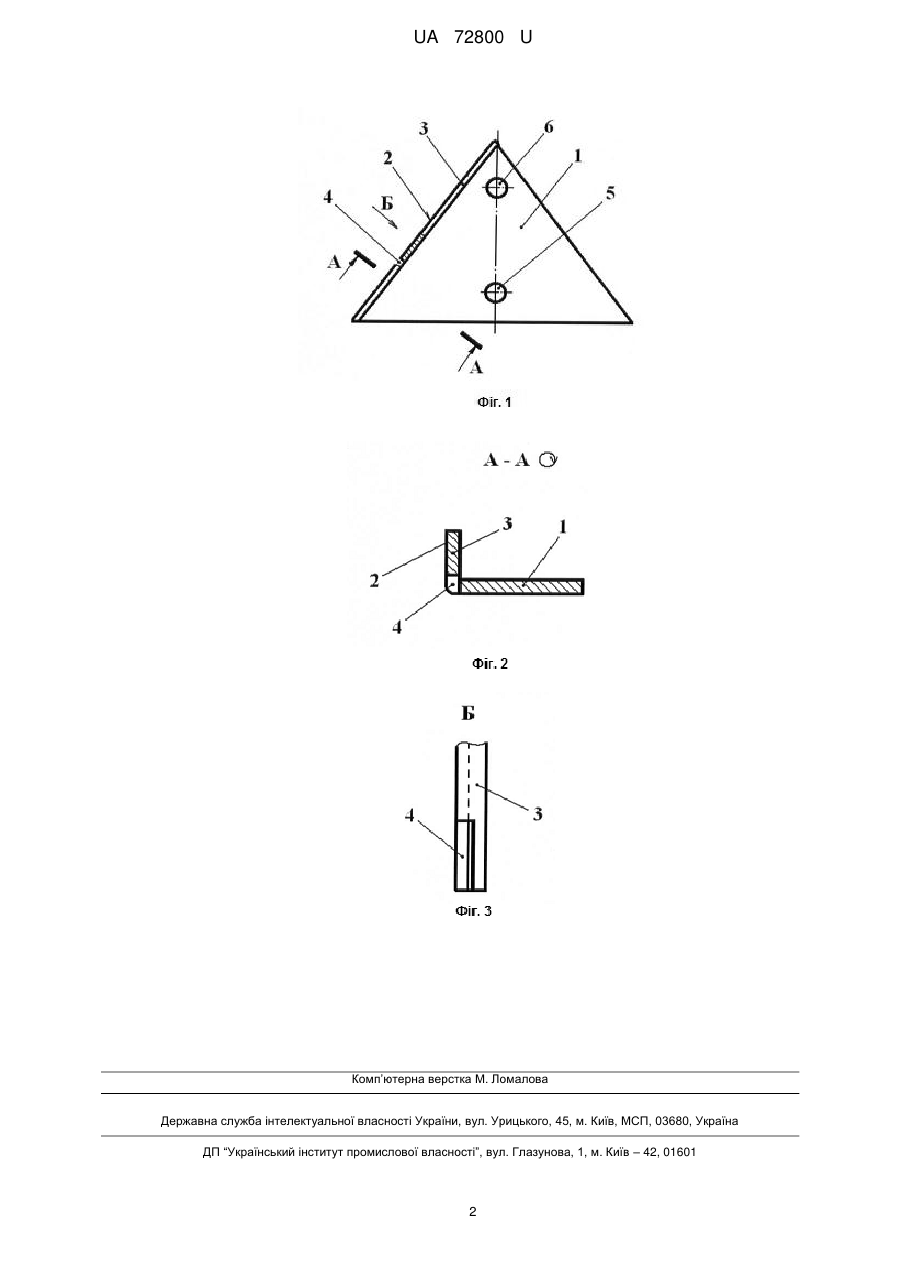

Реферат: UA 72800 U UA 72800 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус та робочу поверхню (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - С. 165, рис. 10.5). Клин виконано у вигляді масивної жорсткої конструкції, частина якої, що утворює робочу поверхню, з метою зниження тертя при взаємодії її з голками, прошліфована і відполірована, що ускладнює технологію виготовлення клина та зумовлює значну витрату матеріалу на його виготовлення. Відомий також клин в'язальної машини, що містить корпус та відгин, одна із поверхонь якого виконує роль робочої поверхні (Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012. - С. 325, рис. 5.16). Жорсткість робочої поверхні (поверхня, що взаємодіє з голками) зумовлює появу значних динамічних навантажень в зоні ударної взаємодії голок з робочою поверхнею клина, що знижує довговічність роботи клина. В основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якій введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи клина. Поставлена задача вирішується тим, що клин в'язальної машини, що містить корпус та відгин, одна із поверхонь якого виконує роль робочої поверхні, згідно з корисною моделлю, додатково обладнаний наскрізним пазом, розташованим в нижній частині відгину паралельно його робочій поверхні. Додаткове обладнання клина в'язальної машини наскрізним пазом, розташованим в нижній частині відгину паралельно його робочій поверхні, забезпечує зниження жорсткості робочої поверхні і, відповідно, динамічних навантажень в зоні взаємодії голок з робочою поверхнею, що призводить до підвищення довговічності клина. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А-А клина в'язальної машини. На фіг. 3 представлено вид Б клина в'язальної машини. Клин в'язальної машини містить корпус 1, робочу поверхню 2, відгин 3 та наскрізний паз 4. Одна із поверхонь відгину 3 виконує роль робочої поверхні 2, а наскрізний паз 4 розташований в нижній частині відгину паралельно робочій поверхні. Клин містить також два отвори 5, 6 для кріплення корпуса 1 до замкових блоків механізму в'язання (на фіг. 1-3 не показані). Корпус 1 виготовлено із листового матеріалу шляхом штамповки. Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1-3 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, піднімаються вгору (згідно з фіг. 1), виконуючи технологічний процес утворення петель трикотажного полотна (на фіг. 1-3 не показано). Наявність наскрізного паза 4 зменшує жорсткість відгину 3 в зоні ударної взаємодії голок з клином, що призводить до зниження динамічних навантажень та підвищення довговічності роботи клина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Клин в'язальної машини, що містить корпус та відгин, одна із поверхонь якого виконує роль робочої поверхні, який відрізняється тим, що додатково обладнаний наскрізним пазом, розташованим в нижній частині відгину паралельно його робочій поверхні. 1 UA 72800 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
