Клин в’язальної машини
Номер патенту: 66927
Опубліковано: 25.01.2012
Формула / Реферат
1. Клин в'язальної машини, що містить корпус, робочу поверхню та паз, який відрізняється тим, що робоча поверхня виконана з відгином від корпусу, а паз виконаний наскрізним та розташований в нижній частині корпусу перпендикулярно робочій поверхні.
2. Клин в'язальної машини за п. 1, який відрізняється тим, що паз має розміри, які вибираються із умови:
a=(0,1…0,2)D; b=(3…4)D; l=(2…3)D,
де а - ширина паза;
D - товщина корпусу;
b - відстань паза від низу корпусу;
l - довжина паза.
Текст

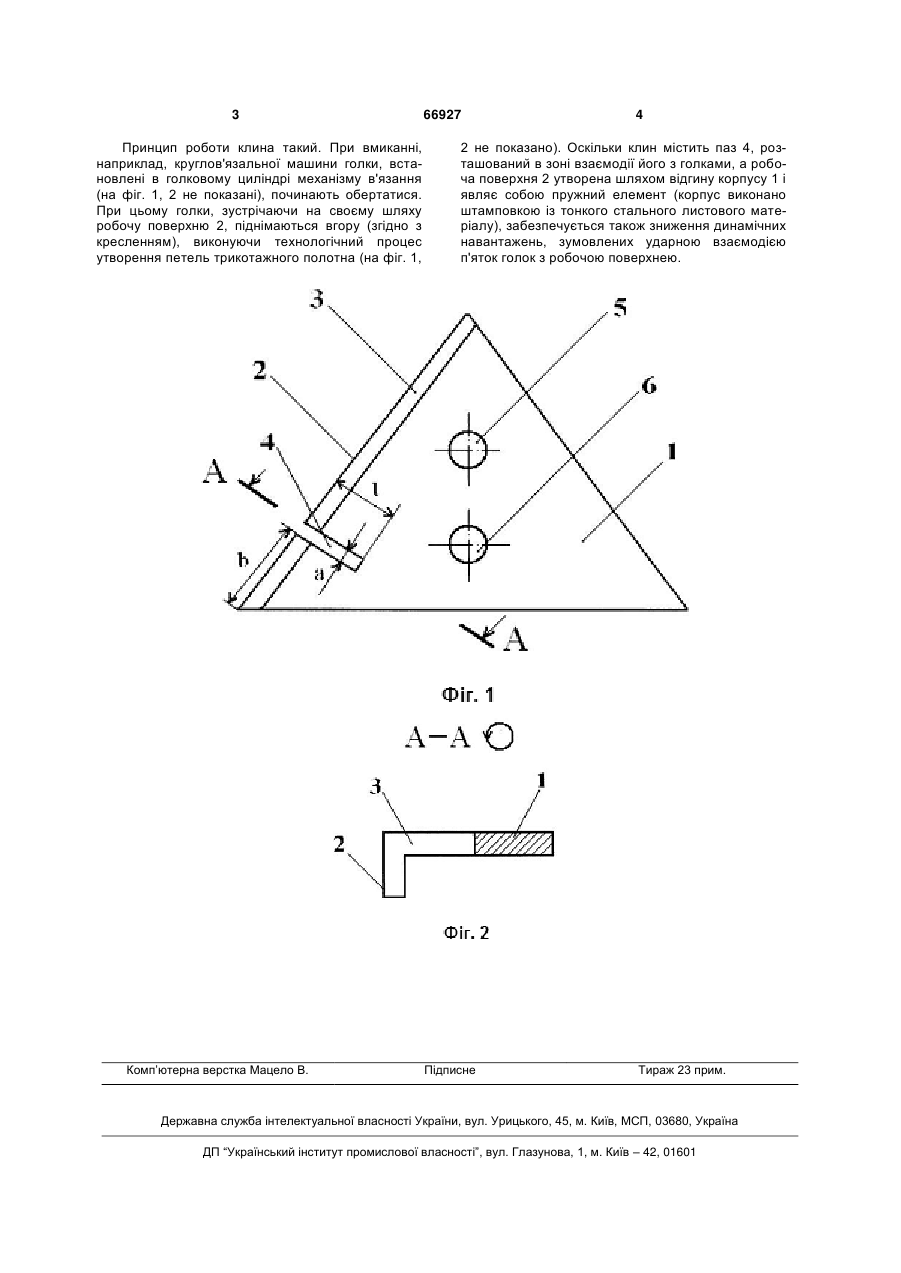

1. Клин в'язальної машини, що містить корпус, робочу поверхню та паз, який відрізняється тим, що робоча поверхня виконана з відгином від корпусу, а паз виконаний наскрізним та розташований 3 Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 2, піднімаються вгору (згідно з кресленням), виконуючи технологічний процес утворення петель трикотажного полотна (на фіг. 1, Комп’ютерна верстка Мацело В. 66927 4 2 не показано). Оскільки клин містить паз 4, розташований в зоні взаємодії його з голками, а робоча поверхня 2 утворена шляхом відгину корпусу 1 і являє собою пружний елемент (корпус виконано штамповкою із тонкого стального листового матеріалу), забезпечується також зниження динамічних навантажень, зумовлених ударною взаємодією п'яток голок з робочою поверхнею. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWedge of a knitting machine
Автори англійськоюPleshko Serhii Anatoliiovych, Pipa Borys Fedorovych
Назва патенту російськоюКлин вязальной машины
Автори російськоюПлешко Сергей Анатолиевич, Пипа Борис Федорович
МПК / Мітки
МПК: D04B 15/32
Мітки: машини, в'язальної, клин
