Регулятор реактивної потужності

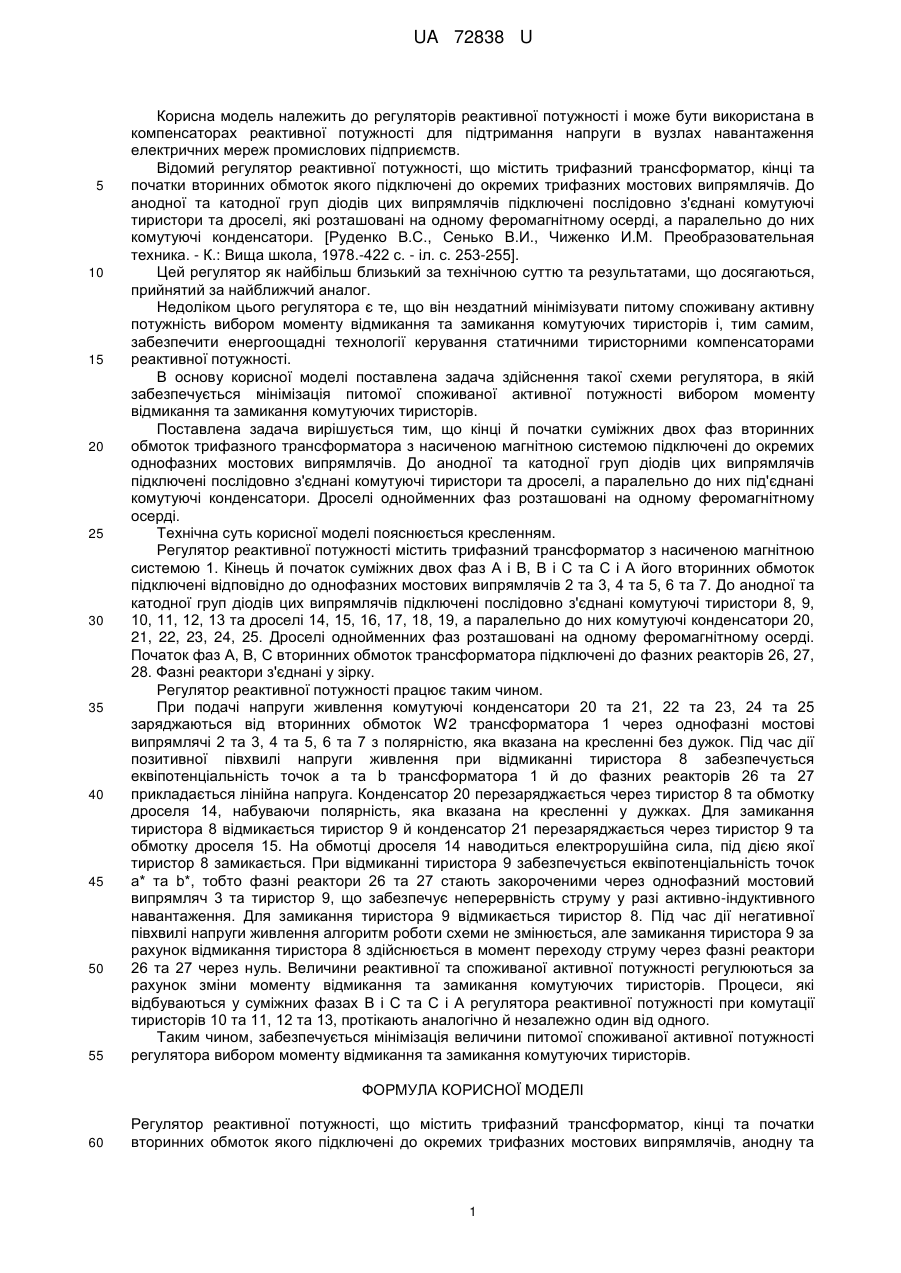

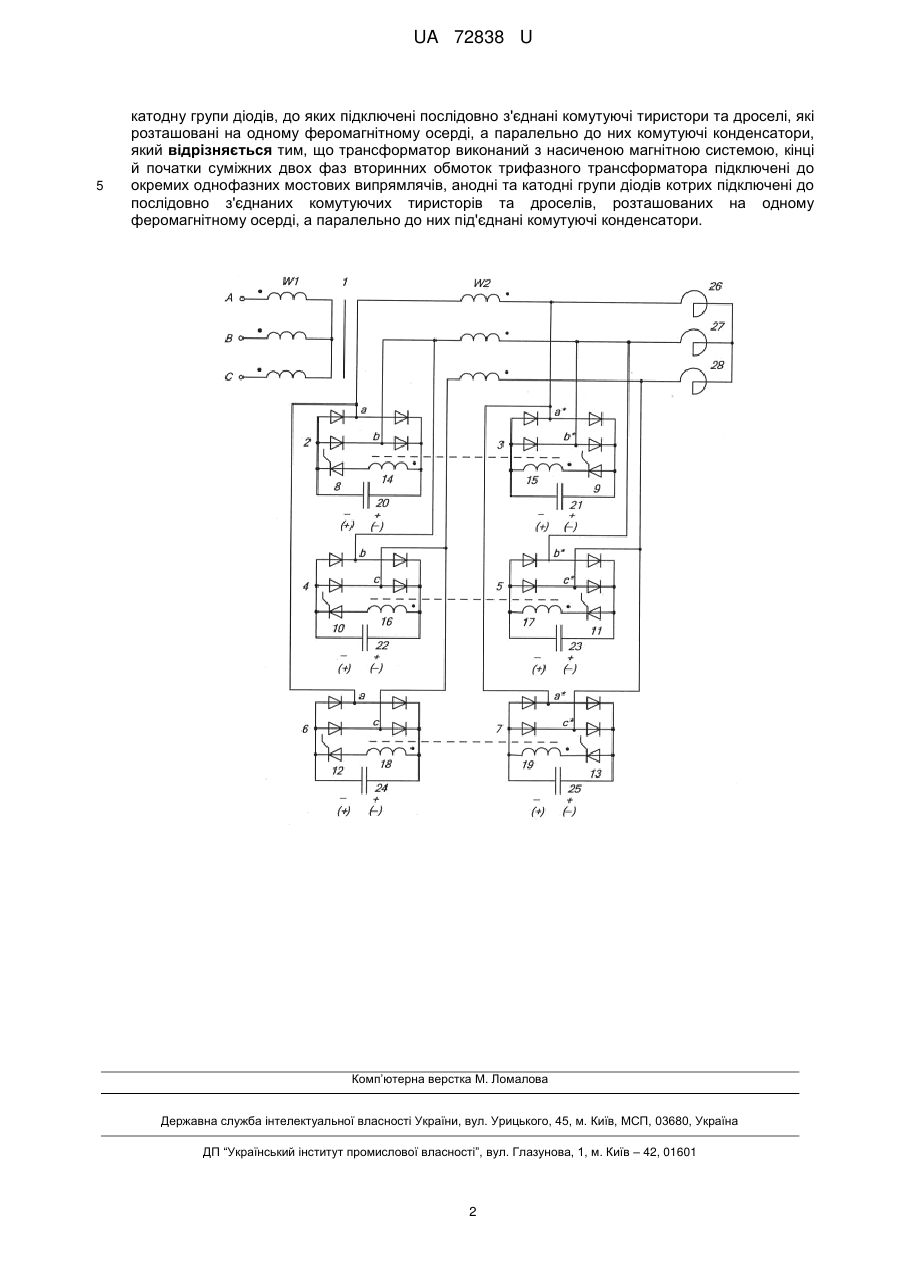

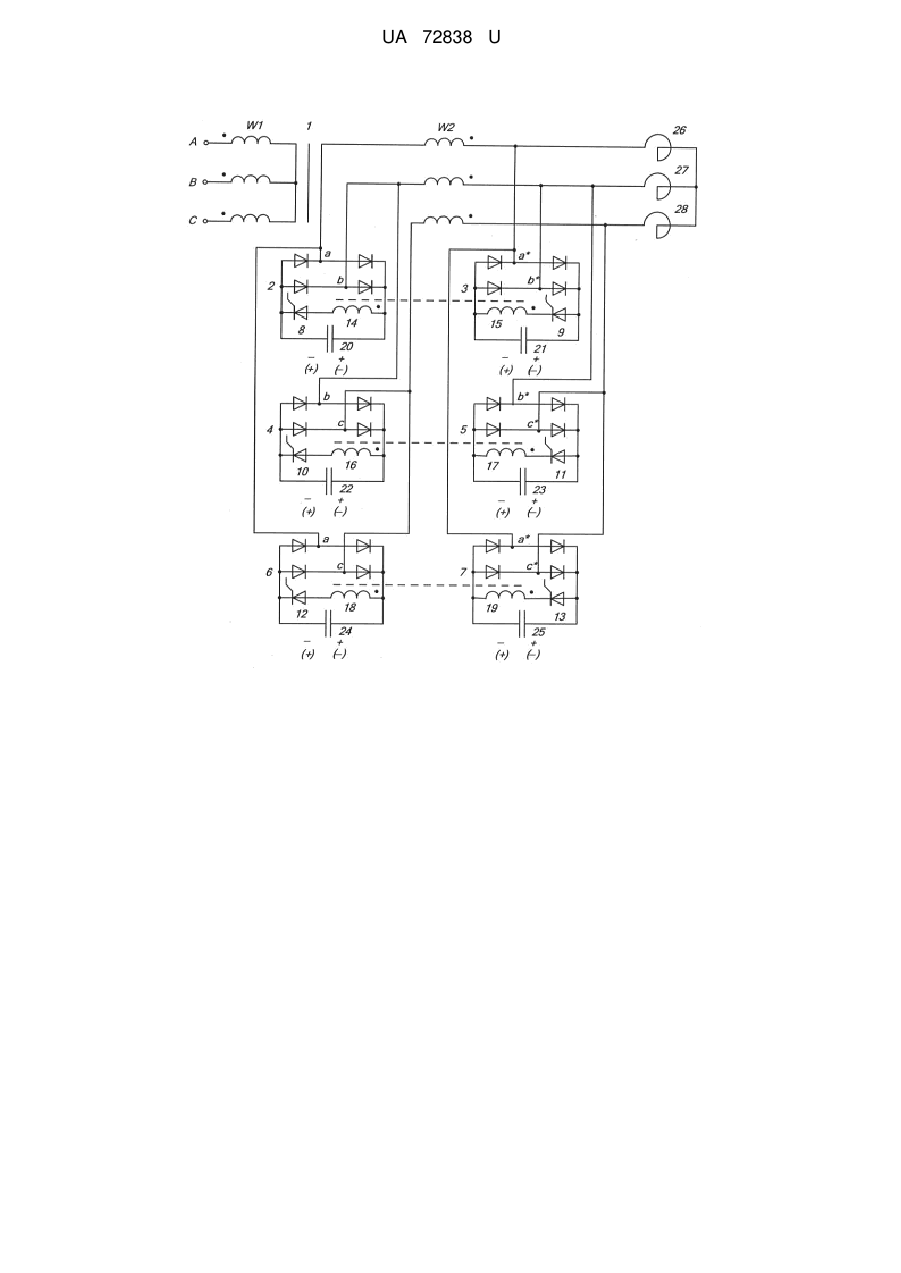

Реферат: UA 72838 U UA 72838 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до регуляторів реактивної потужності і може бути використана в компенсаторах реактивної потужності для підтримання напруги в вузлах навантаження електричних мереж промислових підприємств. Відомий регулятор реактивної потужності, що містить трифазний трансформатор, кінці та початки вторинних обмоток якого підключені до окремих трифазних мостових випрямлячів. До анодної та катодної груп діодів цих випрямлячів підключені послідовно з'єднані комутуючі тиристори та дроселі, які розташовані на одному феромагнітному осерді, а паралельно до них комутуючі конденсатори. [Руденко B.C., Сенько В.И., Чиженко И.М. Преобразовательная техника. - К.: Вища школа, 1978.-422 с. - іл. с. 253-255]. Цей регулятор як найбільш близький за технічною суттю та результатами, що досягаються, прийнятий за найближчий аналог. Недоліком цього регулятора є те, що він нездатний мінімізувати питому споживану активну потужність вибором моменту відмикання та замикання комутуючих тиристорів і, тим самим, забезпечити енергоощадні технології керування статичними тиристорними компенсаторами реактивної потужності. В основу корисної моделі поставлена задача здійснення такої схеми регулятора, в якій забезпечується мінімізація питомої споживаної активної потужності вибором моменту відмикання та замикання комутуючих тиристорів. Поставлена задача вирішується тим, що кінці й початки суміжних двох фаз вторинних обмоток трифазного трансформатора з насиченою магнітною системою підключені до окремих однофазних мостових випрямлячів. До анодної та катодної груп діодів цих випрямлячів підключені послідовно з'єднані комутуючі тиристори та дроселі, а паралельно до них під'єднані комутуючі конденсатори. Дроселі однойменних фаз розташовані на одному феромагнітному осерді. Технічна суть корисної моделі пояснюється кресленням. Регулятор реактивної потужності містить трифазний трансформатор з насиченою магнітною системою 1. Кінець й початок суміжних двох фаз А і В, В і С та С і А його вторинних обмоток підключені відповідно до однофазних мостових випрямлячів 2 та 3, 4 та 5, 6 та 7. До анодної та катодної груп діодів цих випрямлячів підключені послідовно з'єднані комутуючі тиристори 8, 9, 10, 11, 12, 13 та дроселі 14, 15, 16, 17, 18, 19, а паралельно до них комутуючі конденсатори 20, 21, 22, 23, 24, 25. Дроселі однойменних фаз розташовані на одному феромагнітному осерді. Початок фаз А, В, С вторинних обмоток трансформатора підключені до фазних реакторів 26, 27, 28. Фазні реактори з'єднані у зірку. Регулятор реактивної потужності працює таким чином. При подачі напруги живлення комутуючі конденсатори 20 та 21, 22 та 23, 24 та 25 заряджаються від вторинних обмоток W2 трансформатора 1 через однофазні мостові випрямлячі 2 та 3, 4 та 5, 6 та 7 з полярністю, яка вказана на кресленні без дужок. Під час дії позитивної півхвилі напруги живлення при відмиканні тиристора 8 забезпечується еквіпотенціальність точок а та b трансформатора 1 й до фазних реакторів 26 та 27 прикладається лінійна напруга. Конденсатор 20 перезаряджається через тиристор 8 та обмотку дроселя 14, набуваючи полярність, яка вказана на кресленні у дужках. Для замикання тиристора 8 відмикається тиристор 9 й конденсатор 21 перезаряджається через тиристор 9 та обмотку дроселя 15. На обмотці дроселя 14 наводиться електрорушійна сила, під дією якої тиристор 8 замикається. При відмиканні тиристора 9 забезпечується еквіпотенціальність точок а* та b*, тобто фазні реактори 26 та 27 стають закороченими через однофазний мостовий випрямляч 3 та тиристор 9, що забезпечує неперервність струму у разі активно-індуктивного навантаження. Для замикання тиристора 9 відмикається тиристор 8. Під час дії негативної півхвилі напруги живлення алгоритм роботи схеми не змінюється, але замикання тиристора 9 за рахунок відмикання тиристора 8 здійснюється в момент переходу струму через фазні реактори 26 та 27 через нуль. Величини реактивної та споживаної активної потужності регулюються за рахунок зміни моменту відмикання та замикання комутуючих тиристорів. Процеси, які відбуваються у суміжних фазах В і С та С і А регулятора реактивної потужності при комутації тиристорів 10 та 11, 12 та 13, протікають аналогічно й незалежно один від одного. Таким чином, забезпечується мінімізація величини питомої споживаної активної потужності регулятора вибором моменту відмикання та замикання комутуючих тиристорів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Регулятор реактивної потужності, що містить трифазний трансформатор, кінці та початки вторинних обмоток якого підключені до окремих трифазних мостових випрямлячів, анодну та 1 UA 72838 U 5 катодну групи діодів, до яких підключені послідовно з'єднані комутуючі тиристори та дроселі, які розташовані на одному феромагнітному осерді, а паралельно до них комутуючі конденсатори, який відрізняється тим, що трансформатор виконаний з насиченою магнітною системою, кінці й початки суміжних двох фаз вторинних обмоток трифазного трансформатора підключені до окремих однофазних мостових випрямлячів, анодні та катодні групи діодів котрих підключені до послідовно з'єднаних комутуючих тиристорів та дроселів, розташованих на одному феромагнітному осерді, а паралельно до них під'єднані комутуючі конденсатори. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
