Спосіб влаштування палі

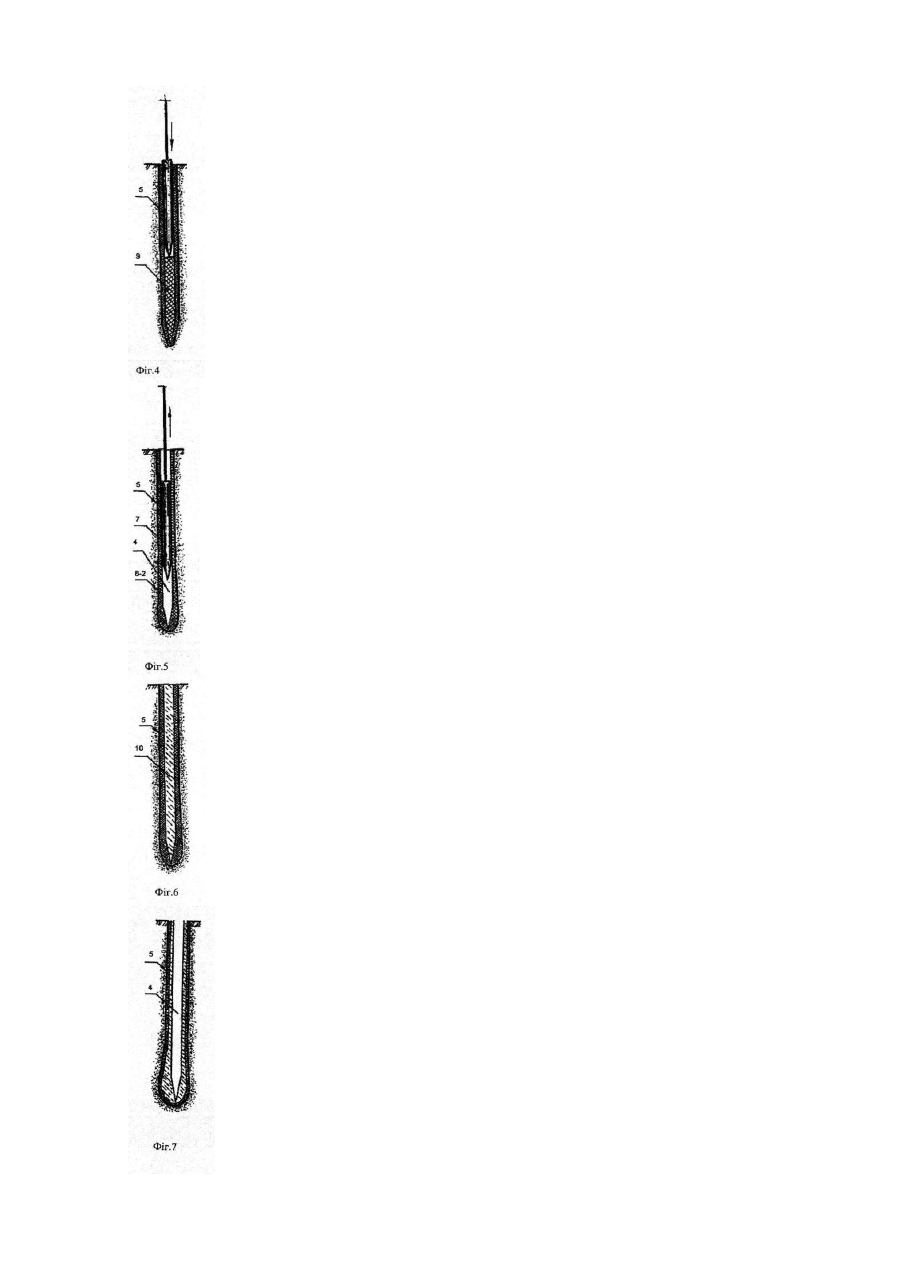

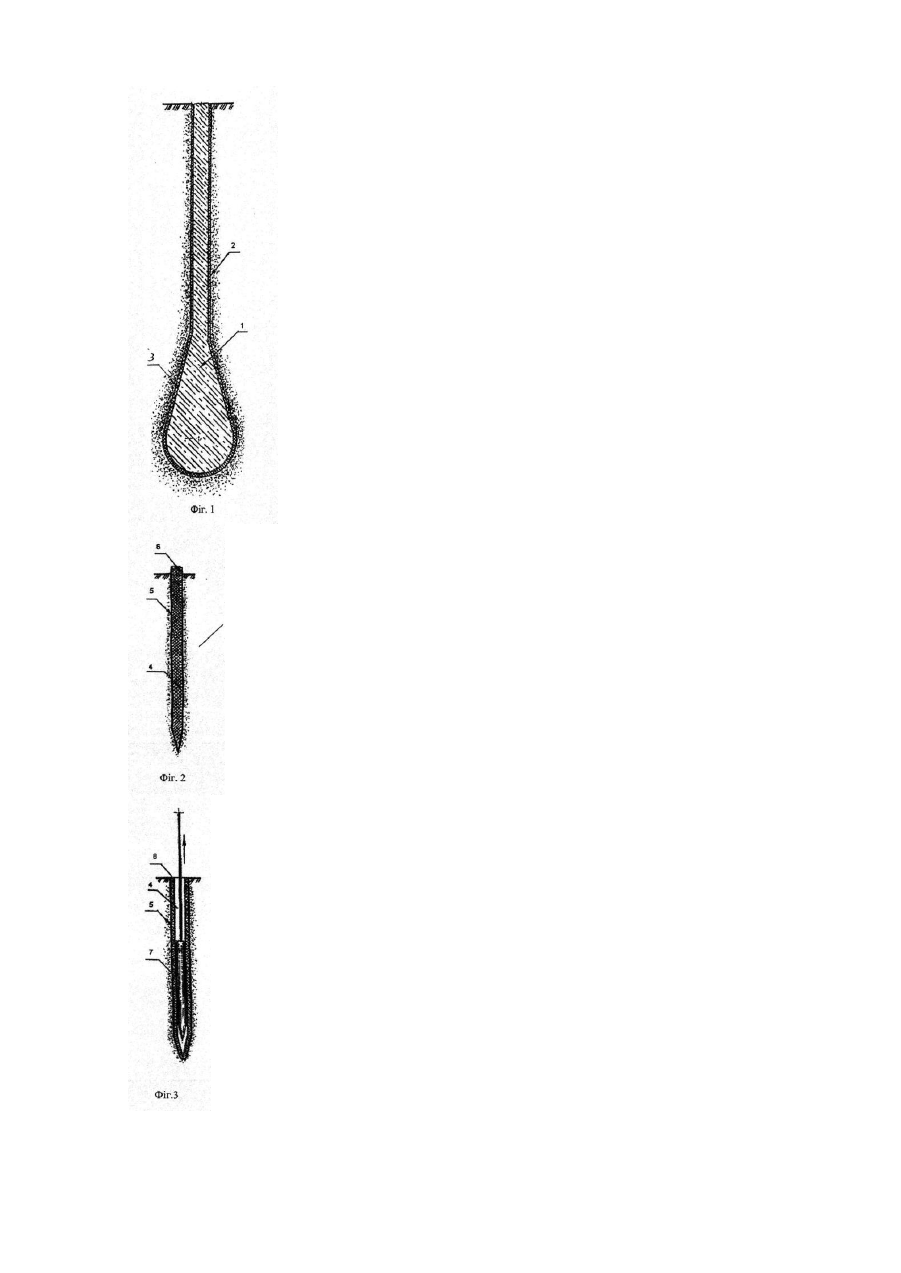

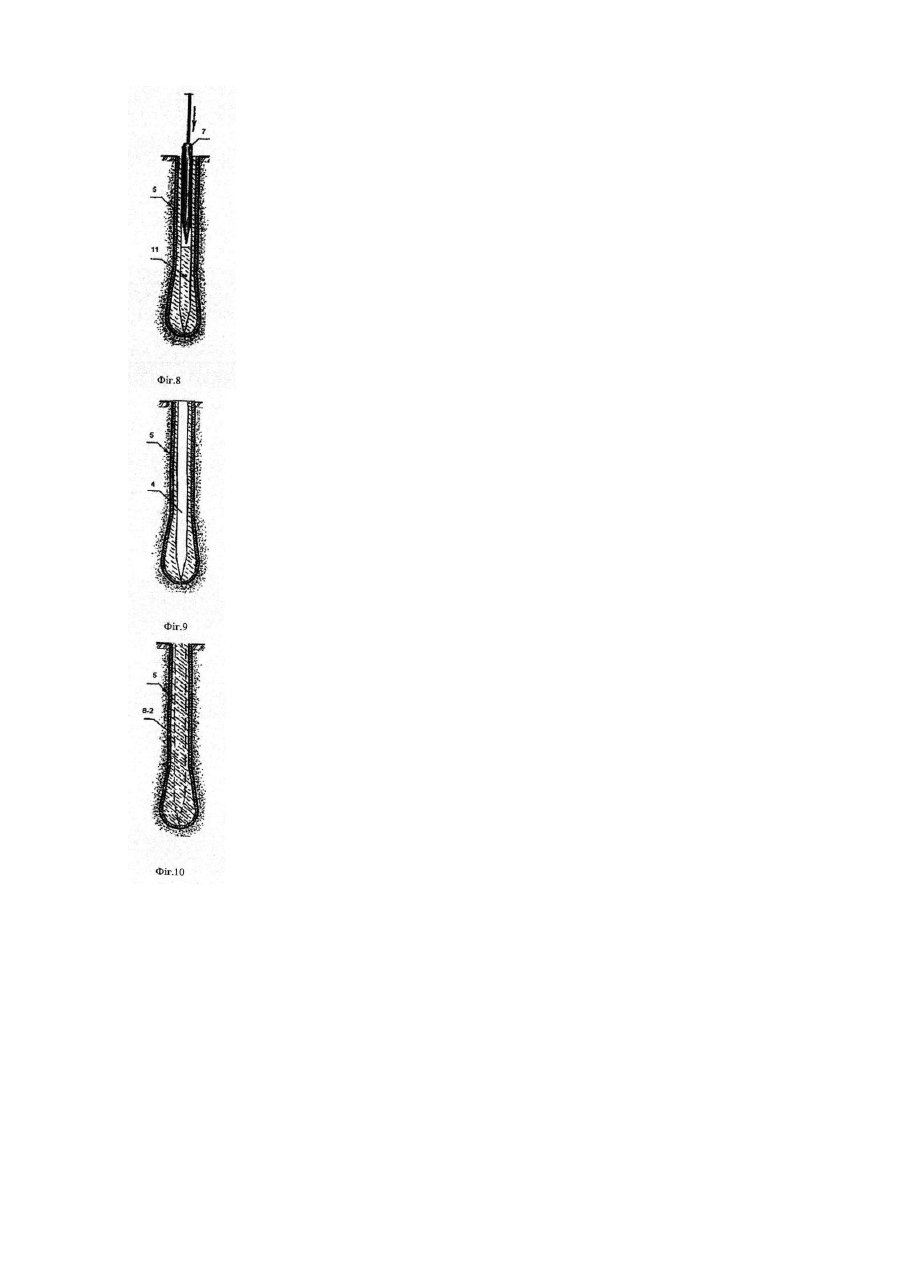

Винахід відноситься до області будівництва, а більш конкретно до способів влаштування набивних бетонних паль без виймання грунту. Відомий спосіб влаштування палі, що включає утворення свердловини за допомогою сердечника, заповнення її матеріалом, з якого буде сформовано палю, ущільнення матеріалу у свердловині за допомогою сердечника, подальше заповнення свердловини матеріалом та його ущільнення до утворення палі з розрахунковими параметрами. [Див. наприклад, патент UA 48305, опубл. 15.08.2002, приоритет 10.11.1999]. Влаштовані в такий спосіб палі можуть з часом руйнуватися від дії агресивного середовища в хімічно забруднених водонасичених грунта х. Задача винаходу - усунення указаного недоліку. Це досягається там, що у відомому способі влаштування палі, що включає утворення свердловини за допомогою сердечника, заповнення її матеріалом, з якого буде сформовано палю, ущільнення матеріалу у свердловині за допомогою сердечника, подальше заповнення свердловини матеріалом та його ущільнення до утворення палі з розрахунковими параметрами, згідно з винаходом, перед першим заповненням свердловини матеріалом в неї встановлюють тонкостінну камеру з еластичної гумової плівки, яку заповнюють розчином холодного дрібнозернистого асфальту, після чого вказаний розчин ущільнюють за допомогою сердечника. На Фіг.1. показана виготовлена згідно способу паля 1 з покриттям із шару гідроізоляційного розчину 2 із холодної дрібнозернистої асфальтової суміші. На Фіг. 2-10 фази здійснення способу. Влаштування паль з гідроізоляційним покриттям здійснюється наступним чином. Iа - фаза (Фіг.2) - в утворену за допомогою палезабивного снаряда свердловину 4 опускається тонкостінна камера 3 з еластичної гумової плівки 5 і заповнюється розчином холодного дрібнозернистого асфальту 6. II фаза (Фіг.3) - в заповнену розчином дрібнозернистого холодного асфальту свердловину занурюємо палезабивний снаряд 7, в результаті чого знову утворюється така ж сама свердловина 4 із стінками із дрібнозернистого асфальту 8. III фаза (Фіг.4) - в нижню частину свердловини засипаємо порцію холодного асфальту 9. IV фаза (Фіг.5) - ще раз проходимо палезабиваним снарядом 7, в результаті чого утворюється аналогічна свердловина з товстостінними стінками з холодного асфальту 8-2". V фаза (Фіг.6) - утворену свердловину повністю заповнюємо дрібнозернистим бетоном 10 (а при невеликих поперечних січеннях свердловини заповнення здійснюється цементопісчаним розчином). VI фаза (Фіг.7) - в бетонній масі за допомогою палезабивного снаряда утворюємо чергову аналогічну свердловину 4. VII фаза (Фіг.8) - заповнюємо нижню частину свердловини бетоном 11 та занурюємо в цю частину палезабивний снаряд 7. Таку процедуру засипки нижньої частини свердловини і забивки в цю частину палезабивного снаряда повторюємо стільки разів, скільки потрібно для утворення уширеної частини палі необхідних розмірів. VIII фаза (Фіг.9) - після того, як утворюється уширена частина палі необхідних параметрів, свердловину 4 готують до кінцевого заповнення бетоном і при необхідності влаштовують установку арматури. IX фаза (Фіг.10) - здійснюється кінцеве заповнення свердловини бетоном і отримання палі з високостійкою гідроізоляційною оболонкою, яка включає одночасно як еластичну гумову плівку 5, так і шар холодної асфальтової суміші 8-2". Використання паль з гідроізоляційним покриттям, дозволяє довговічну їх експлуатацію в особливо агресивному середовищі хімічно забруднених водонасичених гр унтів.
