Спосіб улаштування палі з променевою п’ятою
Номер патенту: 23825
Опубліковано: 16.06.1998
Формула / Реферат
1. Спосіб улаштування палі з променевою п'ятою, який полягає у тому, що поширення у вигляді променів виконується поширювачем та згодом заповнюється литим бетоном, який відрізняється тим, що отвір у грунті виконується забиванням пустотної палі, в якій знаходиться сталева труба з конусним наконечником, яка має більшу довжину, ніж паля, та вікна, крізь які виконується поширення лопатями поширювача.
2. Спосіб за п. 1, який відрізняється тим, що поширення виконується на базі домкрата.
3. Спосіб за п. 1, який відрізняється тим, що поширення виконується забивкою молотом.
Текст

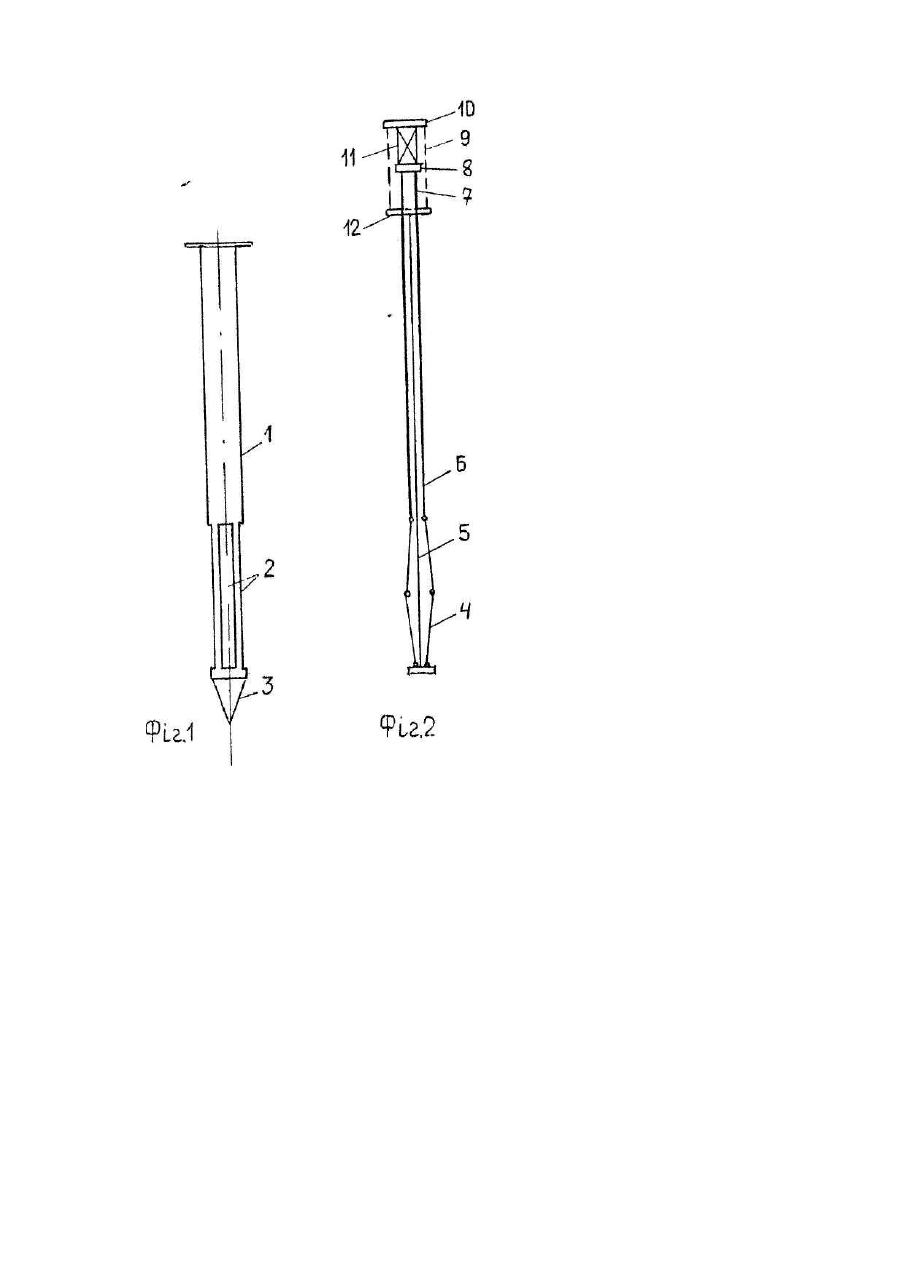

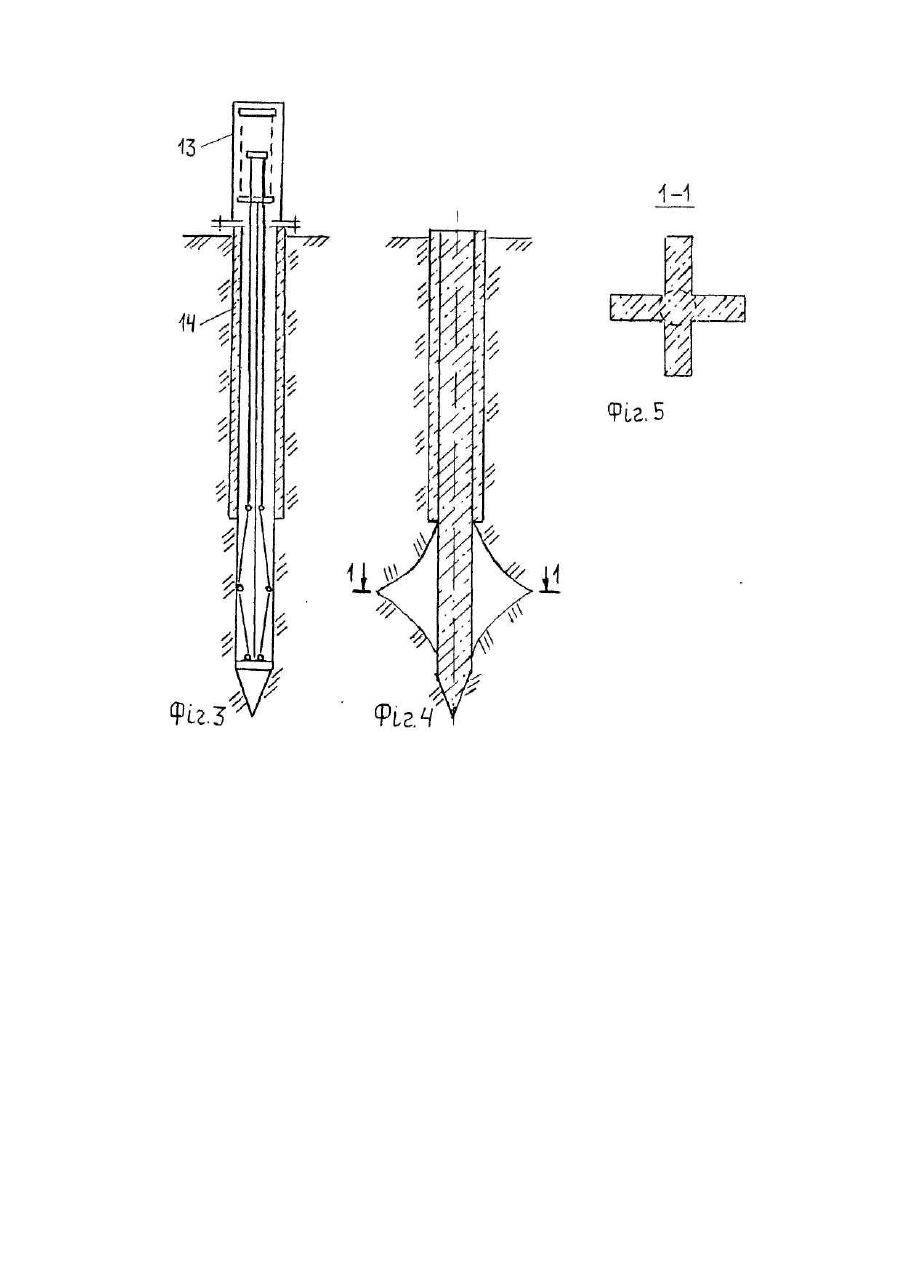

Винахід відноситься до будівництва, тобто до фундаментобудування, а точніше до паль із стисненим грунтом біля п'яти. Відомий спосіб улаштування бурових пальових фундаментів із стисненням грунта біля п'яти, який складається із буріння свердловий під стовбур палі та опускання у свердловину домкрата та конструкції розширювача. Існуючий спосіб має ряд недоліків. Стовбур палі виконується бурінням і має меншу несучу здатність, ніж забивна паля, домкрат з розширювачем опускається повністю у свердловину, при утворенні п'яти відбувається обвалювання грунту на дно свердловини. Мета винаходу - Індустріалізація, підвищення несучої здатності, зменшення обвалювання грунту при влаштуванні палі. Поставлена мета досягається тим, що у грунт занурюється забивкою пустотна паля з вставленою в неї сталевою трубою з конусним наконечником. Довжина труби більша, ніж довжина палі. В трубі розташовується поширювач, лопати якого виходять крізь вікна труби. Поширення виконується за допомогою домкрата або молота. Після виконання поширення лопати повертаються у трубу, яка згодом виймається назовні разом з поширювачем. Порожнина та стовбур палі заповнюється литим бетоном. На фіг.1 представлена сталева труба 1 з вікнами 2 та конусним наконечником 3. На фіг.2 показані лопаті 4, тяга 5, труба поширювача 6, проріз 7 у верхній частині труби 6, фланець 8, трос (або ланцюг) 9, траверса 10, домкрат 11, балочка рухома 12, з'єднана жорстко з тягою 5 та гнучким тросом 9 з траверсою 10. На фіг.3 представлена занурена у грунт пустотна паля 14 з роз'ємним наголовником 13; на фіг.4 - готова паля; на фіг 5 - її переріз. Спочатку ударами молота по роз'ємному наголовнику 13 виконується забивка пустотної палі 14 разом з сталевою трубою 1 та поширювачем у грунт. Розкриття лопатей 4 виконується домкратом 11, який розміщується на фланці 8 з упором на траверсу 10, яка з'єднується з тягою 5 за допомогою троса 9 та рухомої балочки 12. Після виконання поширення лопаті засовуються знову у трубу за допомогою домкрата, поставленого між фланцем 8 та рухомою балочкою 12. Розкриття лопатей поширювача за допомогою молота виконується ударами по фланцю 8. Сама пустотна паля при цьому залишається нерухомою. Після виконання поширення поширювач та сталева труба 1 виймається, а утворена порожнина та стовбур палі заповнюються литим бетоном. За техніко-економічними показниками пропонована комбінована паля значно перевершує по всіх параметрах таку ж саму бурову палю.
ДивитисяДодаткова інформація
Автори англійськоюDonchenko Pavlo Arkhypovych, Prianyk Serhii Petrovych
Автори російськоюДонченко Павел Архипович, Пряник Сергей Петрович
МПК / Мітки
МПК: E02D 7/00
Мітки: променевою, улаштування, п'ятою, спосіб, палі
