Пристрій для визначення деформацій об’єкта при підземному вийманні вугілля

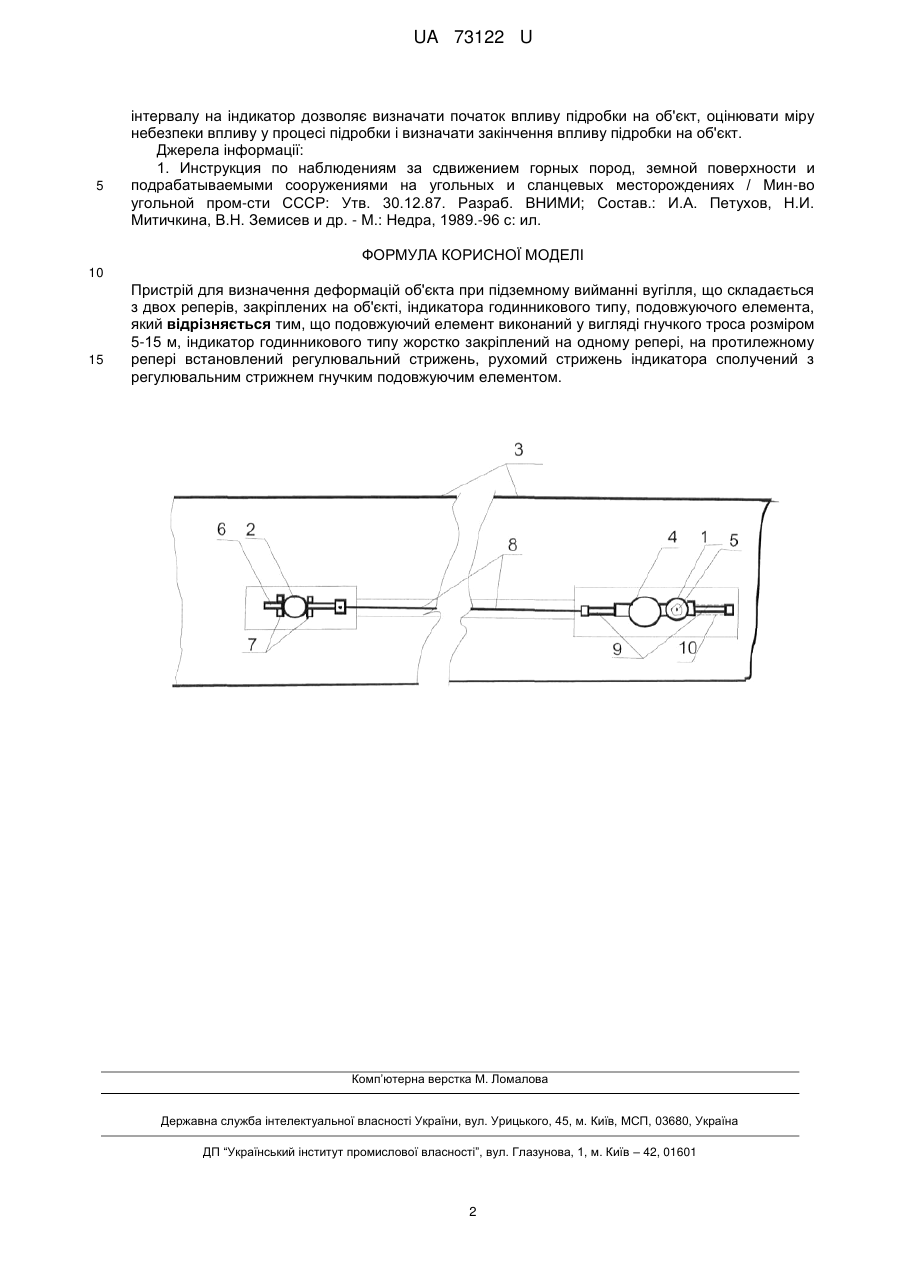

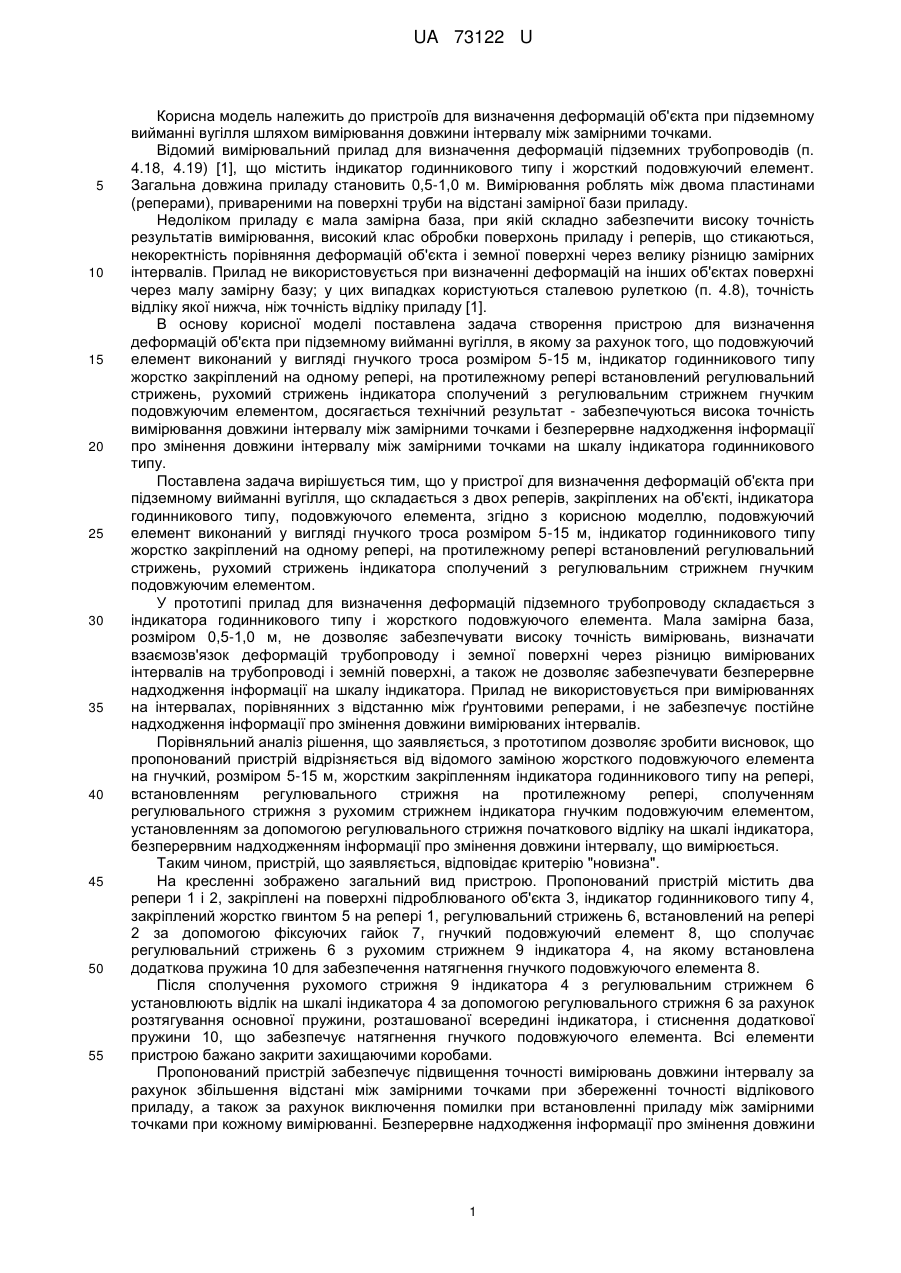

Реферат: Пристрій для визначення деформацій об'єкта при підземному вийманні вугілля складається з двох реперів, закріплених на об'єкті, індикатора годинникового типу, подовжуючого елемента. Подовжуючий елемент виконаний у вигляді гнучкого троса розміром 5-15 м, індикатор годинникового типу жорстко закріплений на одному репері, на протилежному репері встановлений регулювальний стрижень. UA 73122 U (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ ДЕФОРМАЦІЙ ОБ'ЄКТА ПРИ ПІДЗЕМНОМУ ВИЙМАННІ ВУГІЛЛЯ UA 73122 U UA 73122 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для визначення деформацій об'єкта при підземному вийманні вугілля шляхом вимірювання довжини інтервалу між замірними точками. Відомий вимірювальний прилад для визначення деформацій підземних трубопроводів (п. 4.18, 4.19) [1], що містить індикатор годинникового типу і жорсткий подовжуючий елемент. Загальна довжина приладу становить 0,5-1,0 м. Вимірювання роблять між двома пластинами (реперами), привареними на поверхні труби на відстані замірної бази приладу. Недоліком приладу є мала замірна база, при якій складно забезпечити високу точність результатів вимірювання, високий клас обробки поверхонь приладу і реперів, що стикаються, некоректність порівняння деформацій об'єкта і земної поверхні через велику різницю замірних інтервалів. Прилад не використовується при визначенні деформацій на інших об'єктах поверхні через малу замірну базу; у цих випадках користуються сталевою рулеткою (п. 4.8), точність відліку якої нижча, ніж точність відліку приладу [1]. В основу корисної моделі поставлена задача створення пристрою для визначення деформацій об'єкта при підземному вийманні вугілля, в якому за рахунок того, що подовжуючий елемент виконаний у вигляді гнучкого троса розміром 5-15 м, індикатор годинникового типу жорстко закріплений на одному репері, на протилежному репері встановлений регулювальний стрижень, рухомий стрижень індикатора сполучений з регулювальним стрижнем гнучким подовжуючим елементом, досягається технічний результат - забезпечуються висока точність вимірювання довжини інтервалу між замірними точками і безперервне надходження інформації про змінення довжини інтервалу між замірними точками на шкалу індикатора годинникового типу. Поставлена задача вирішується тим, що у пристрої для визначення деформацій об'єкта при підземному вийманні вугілля, що складається з двох реперів, закріплених на об'єкті, індикатора годинникового типу, подовжуючого елемента, згідно з корисною моделлю, подовжуючий елемент виконаний у вигляді гнучкого троса розміром 5-15 м, індикатор годинникового типу жорстко закріплений на одному репері, на протилежному репері встановлений регулювальний стрижень, рухомий стрижень індикатора сполучений з регулювальним стрижнем гнучким подовжуючим елементом. У прототипі прилад для визначення деформацій підземного трубопроводу складається з індикатора годинникового типу і жорсткого подовжуючого елемента. Мала замірна база, розміром 0,5-1,0 м, не дозволяє забезпечувати високу точність вимірювань, визначати взаємозв'язок деформацій трубопроводу і земної поверхні через різницю вимірюваних інтервалів на трубопроводі і земній поверхні, а також не дозволяє забезпечувати безперервне надходження інформації на шкалу індикатора. Прилад не використовується при вимірюваннях на інтервалах, порівнянних з відстанню між ґрунтовими реперами, і не забезпечує постійне надходження інформації про змінення довжини вимірюваних інтервалів. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого заміною жорсткого подовжуючого елемента на гнучкий, розміром 5-15 м, жорстким закріпленням індикатора годинникового типу на репері, встановленням регулювального стрижня на протилежному репері, сполученням регулювального стрижня з рухомим стрижнем індикатора гнучким подовжуючим елементом, установленням за допомогою регулювального стрижня початкового відліку на шкалі індикатора, безперервним надходженням інформації про змінення довжини інтервалу, що вимірюється. Таким чином, пристрій, що заявляється, відповідає критерію "новизна". На кресленні зображено загальний вид пристрою. Пропонований пристрій містить два репери 1 і 2, закріплені на поверхні підроблюваного об'єкта 3, індикатор годинникового типу 4, закріплений жорстко гвинтом 5 на репері 1, регулювальний стрижень 6, встановлений на репері 2 за допомогою фіксуючих гайок 7, гнучкий подовжуючий елемент 8, що сполучає регулювальний стрижень 6 з рухомим стрижнем 9 індикатора 4, на якому встановлена додаткова пружина 10 для забезпечення натягнення гнучкого подовжуючого елемента 8. Після сполучення рухомого стрижня 9 індикатора 4 з регулювальним стрижнем 6 установлюють відлік на шкалі індикатора 4 за допомогою регулювального стрижня 6 за рахунок розтягування основної пружини, розташованої всередині індикатора, і стиснення додаткової пружини 10, що забезпечує натягнення гнучкого подовжуючого елемента. Всі елементи пристрою бажано закрити захищаючими коробами. Пропонований пристрій забезпечує підвищення точності вимірювань довжини інтервалу за рахунок збільшення відстані між замірними точками при збереженні точності відлікового приладу, а також за рахунок виключення помилки при встановленні приладу між замірними точками при кожному вимірюванні. Безперервне надходження інформації про змінення довжини 1 UA 73122 U 5 інтервалу на індикатор дозволяє визначати початок впливу підробки на об'єкт, оцінювати міру небезпеки впливу у процесі підробки і визначати закінчення впливу підробки на об'єкт. Джерела інформації: 1. Инструкция по наблюдениям за сдвижением горных пород, земной поверхности и подрабатываемыми сооружениями на угольных и сланцевых месторождениях / Мин-во угольной пром-сти СССР: Утв. 30.12.87. Разраб. ВНИМИ; Состав.: И.А. Петухов, Н.И. Митичкина, В.Н. Земисев и др. - М.: Недра, 1989.-96 с: ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для визначення деформацій об'єкта при підземному вийманні вугілля, що складається з двох реперів, закріплених на об'єкті, індикатора годинникового типу, подовжуючого елемента, який відрізняється тим, що подовжуючий елемент виконаний у вигляді гнучкого троса розміром 5-15 м, індикатор годинникового типу жорстко закріплений на одному репері, на протилежному репері встановлений регулювальний стрижень, рухомий стрижень індикатора сполучений з регулювальним стрижнем гнучким подовжуючим елементом. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
