Привід основов’язальної машини

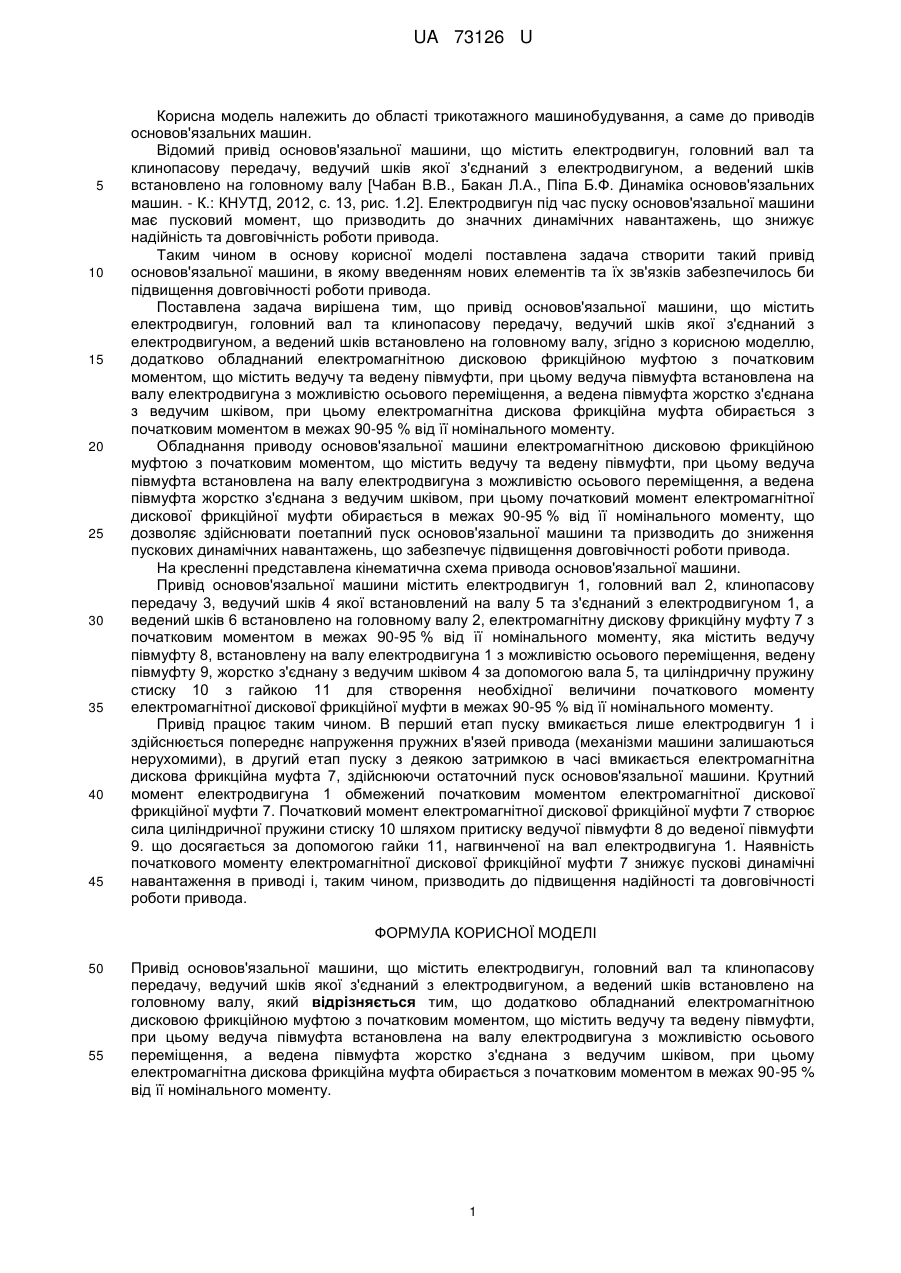

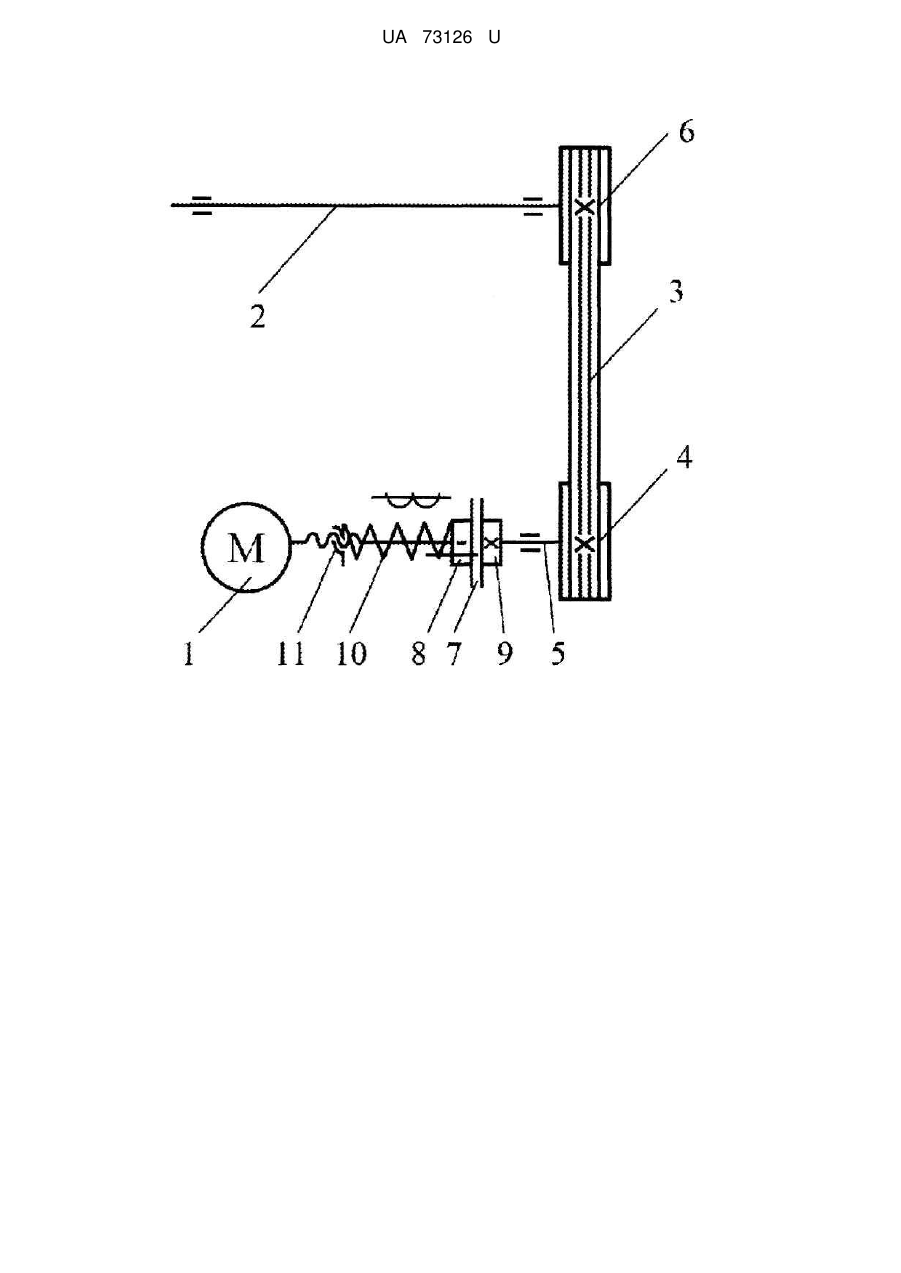

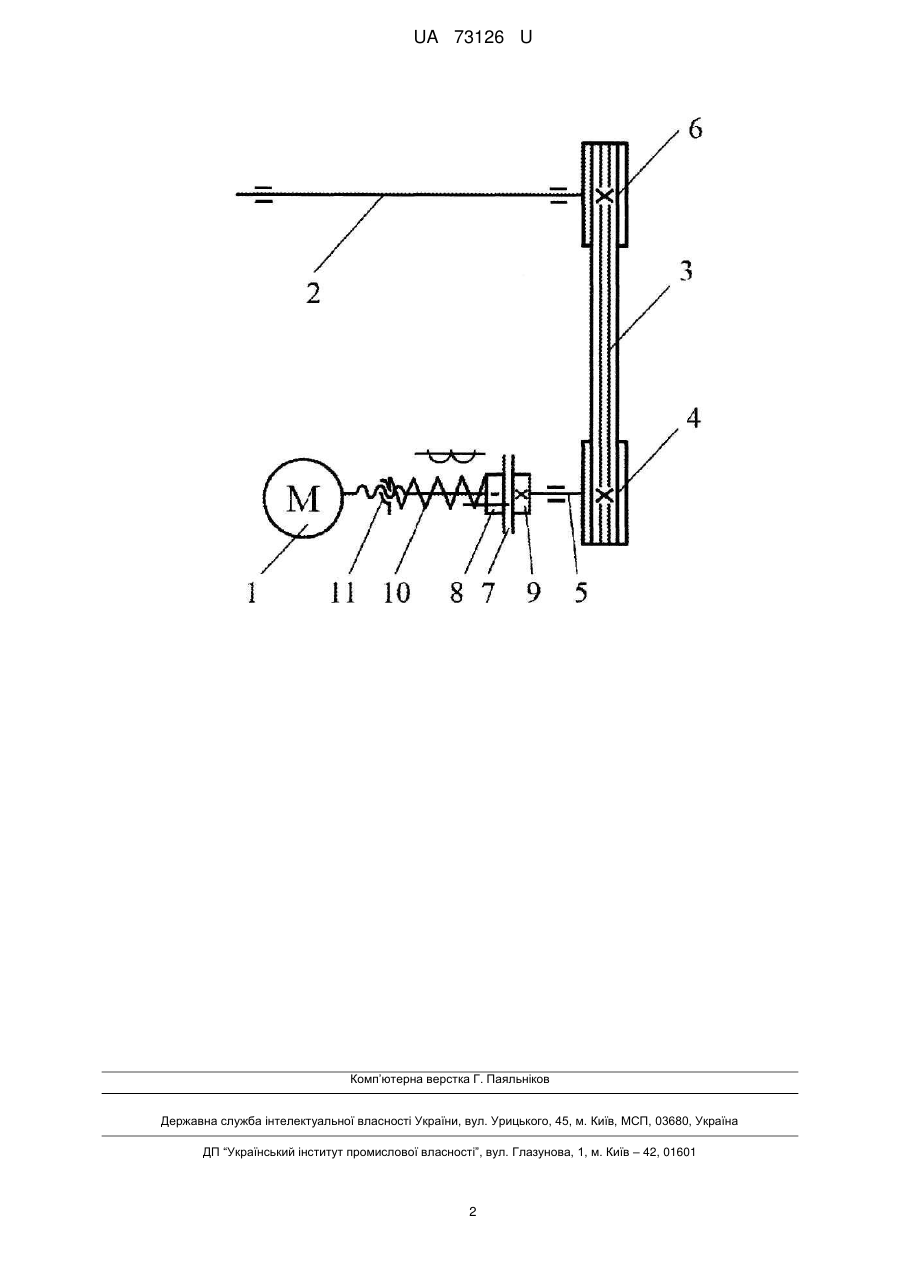

Реферат: UA 73126 U UA 73126 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області трикотажного машинобудування, а саме до приводів основов'язальних машин. Відомий привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої з'єднаний з електродвигуном, а ведений шків встановлено на головному валу [Чабан В.В., Бакан Л.А., Піпа Б.Ф. Динаміка основов'язальних машин. - К.: КНУТД, 2012, с. 13, рис. 1.2]. Електродвигун під час пуску основов'язальної машини має пусковий момент, що призводить до значних динамічних навантажень, що знижує надійність та довговічність роботи привода. Таким чином в основу корисної моделі поставлена задача створити такий привід основов'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи привода. Поставлена задача вирішена тим, що привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої з'єднаний з електродвигуном, а ведений шків встановлено на головному валу, згідно з корисною моделлю, додатково обладнаний електромагнітною дисковою фрикційною муфтою з початковим моментом, що містить ведучу та ведену півмуфти, при цьому ведуча півмуфта встановлена на валу електродвигуна з можливістю осьового переміщення, а ведена півмуфта жорстко з'єднана з ведучим шківом, при цьому електромагнітна дискова фрикційна муфта обирається з початковим моментом в межах 90-95 % від її номінального моменту. Обладнання приводу основов'язальної машини електромагнітною дисковою фрикційною муфтою з початковим моментом, що містить ведучу та ведену півмуфти, при цьому ведуча півмуфта встановлена на валу електродвигуна з можливістю осьового переміщення, а ведена півмуфта жорстко з'єднана з ведучим шківом, при цьому початковий момент електромагнітної дискової фрикційної муфти обирається в межах 90-95 % від її номінального моменту, що дозволяє здійснювати поетапний пуск основов'язальної машини та призводить до зниження пускових динамічних навантажень, що забезпечує підвищення довговічності роботи привода. На кресленні представлена кінематична схема привода основов'язальної машини. Привід основов'язальної машини містить електродвигун 1, головний вал 2, клинопасову передачу 3, ведучий шків 4 якої встановлений на валу 5 та з'єднаний з електродвигуном 1, а ведений шків 6 встановлено на головному валу 2, електромагнітну дискову фрикційну муфту 7 з початковим моментом в межах 90-95 % від її номінального моменту, яка містить ведучу півмуфту 8, встановлену на валу електродвигуна 1 з можливістю осьового переміщення, ведену півмуфту 9, жорстко з'єднану з ведучим шківом 4 за допомогою вала 5, та циліндричну пружину стиску 10 з гайкою 11 для створення необхідної величини початкового моменту електромагнітної дискової фрикційної муфти в межах 90-95 % від її номінального моменту. Привід працює таким чином. В перший етап пуску вмикається лише електродвигун 1 і здійснюється попереднє напруження пружних в'язей привода (механізми машини залишаються нерухомими), в другий етап пуску з деякою затримкою в часі вмикається електромагнітна дискова фрикційна муфта 7, здійснюючи остаточний пуск основов'язальної машини. Крутний момент електродвигуна 1 обмежений початковим моментом електромагнітної дискової фрикційної муфти 7. Початковий момент електромагнітної дискової фрикційної муфти 7 створює сила циліндричної пружини стиску 10 шляхом притиску ведучої півмуфти 8 до веденої півмуфти 9. що досягається за допомогою гайки 11, нагвинченої на вал електродвигуна 1. Наявність початкового моменту електромагнітної дискової фрикційної муфти 7 знижує пускові динамічні навантаження в приводі і, таким чином, призводить до підвищення надійності та довговічності роботи привода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Привід основов'язальної машини, що містить електродвигун, головний вал та клинопасову передачу, ведучий шків якої з'єднаний з електродвигуном, а ведений шків встановлено на головному валу, який відрізняється тим, що додатково обладнаний електромагнітною дисковою фрикційною муфтою з початковим моментом, що містить ведучу та ведену півмуфти, при цьому ведуча півмуфта встановлена на валу електродвигуна з можливістю осьового переміщення, а ведена півмуфта жорстко з'єднана з ведучим шківом, при цьому електромагнітна дискова фрикційна муфта обирається з початковим моментом в межах 90-95 % від її номінального моменту. 1 UA 73126 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
