Привід круглов`язальної машини
Номер патенту: 33005
Опубліковано: 10.06.2008
Формула / Реферат
Привід круглов'язальної машини, що містить електродвигун та пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, а ведений шків жорстко встановлений на вертикальному привідному валу, на якому закріплені верхня та нижня циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що ведений шків встановлений на верхньому кінці вертикального привідного вала.
Текст

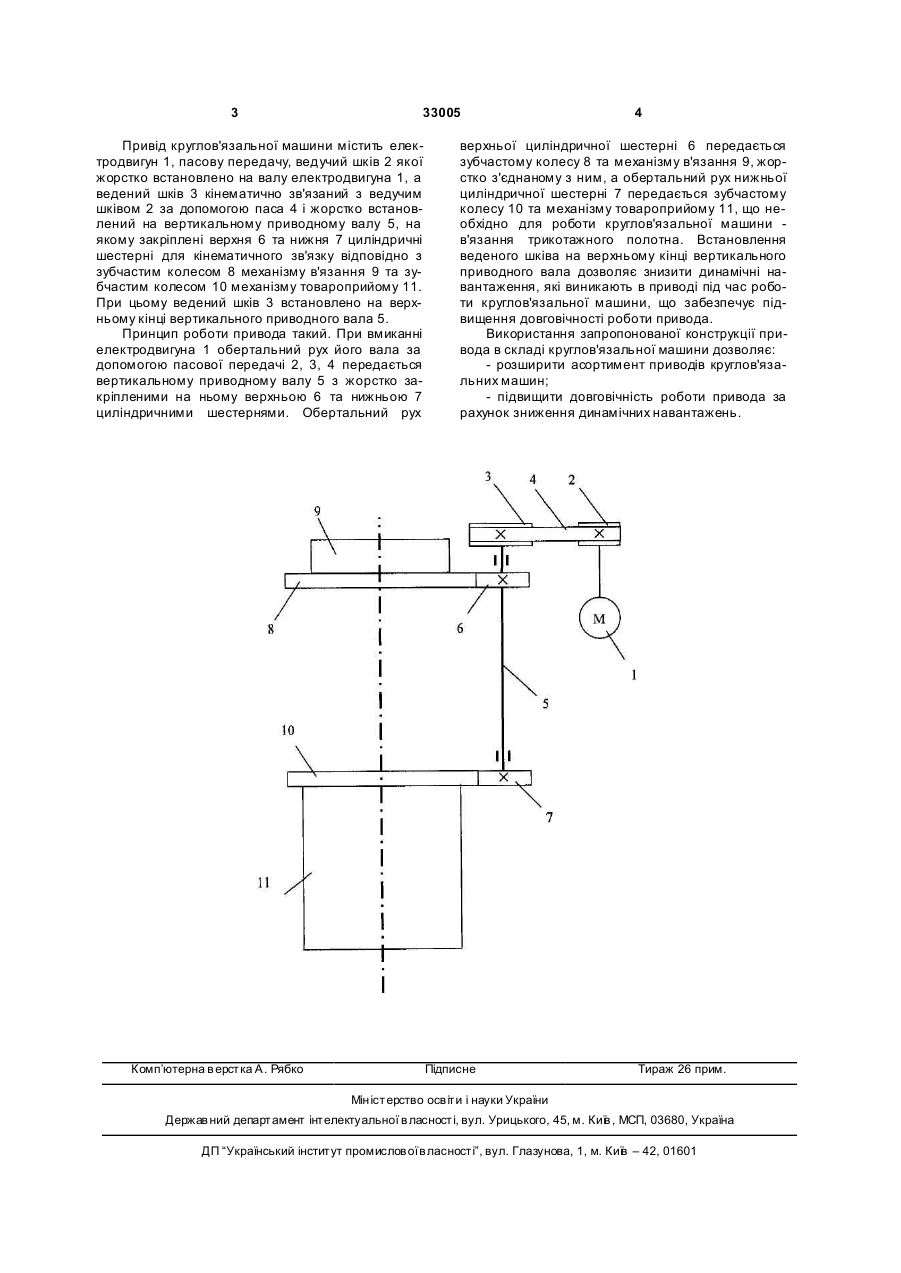

Привід круглов'язальної машини, що містить електродвигун та пасову передачу, ведучий шків 3 33005 Привід круглов'язальної машини містить електродвигун 1, пасову передачу, ведучий шків 2 якої жорстко встановлено на валу електродвигуна 1, а ведений шків 3 кінематично зв'язаний з ведучим шківом 2 за допомогою паса 4 і жорстко встановлений на вертикальному приводному валу 5, на якому закріплені верхня 6 та нижня 7 циліндричні шестерні для кінематичного зв'язку відповідно з зубчастим колесом 8 механізму в'язання 9 та зубчастим колесом 10 механізму товароприйому 11. При цьому ведений шків 3 встановлено на верхньому кінці вертикального приводного вала 5. Принцип роботи привода такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою пасової передачі 2, 3, 4 передається вертикальному приводному валу 5 з жорстко закріпленими на ньому верхньою 6 та нижньою 7 циліндричними шестернями. Обертальний рух Комп’ютерна в ерстка А. Рябко 4 верхньої циліндричної шестерні 6 передається зубчастому колесу 8 та механізму в'язання 9, жорстко з'єднаному з ним, а обертальний рух нижньої циліндричної шестерні 7 передається зубчастому колесу 10 та механізму товароприйому 11, що необхідно для роботи круглов'язальної машини в'язання трикотажного полотна. Встановлення веденого шківа на верхньому кінці вертикального приводного вала дозволяє знизити динамічні навантаження, які виникають в приводі під час роботи круглов'язальної машини, що забезпечує підвищення довговічності роботи привода. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода за рахунок зниження динамічних навантажень. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrive of round-knitting machine
Автори англійськоюPipa Borys Fedorovych, Pavlenko Heorhii Ivanovych
Назва патенту російськоюПривод кругловязальной машины
Автори російськоюПипа Борис Федорович, Павленко Георгий Иванович
МПК / Мітки
МПК: D04B 15/00
Мітки: привід, машини, круглов'язальної
Код посилання
<a href="https://ua.patents.su/2-33005-privid-kruglovyazalno-mashini.html" target="_blank" rel="follow" title="База патентів України">Привід круглов`язальної машини</a>
Привід круглов’язальної машини
Номер патенту: 19314
Опубліковано: 15.12.2006
Автори: Павленко Георгій Іванович, Чабан Віталій Васильович, Піпа Борис Федорович
МПК: D04B 15/94
Мітки: машини, круглов'язальної, привід
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, пасову передачу з веденим шківом і ведучим шківом, встановленим на валу електродвигуна, та вертикальний привідний вал, на якому закріплені верхня та нижня циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що вертикальний привідний вал виконаний суцільним, а ведений шків закріплений на нижньому кінці привідного вала.
Привід круглов’язальної машини
Номер патенту: 8804
Опубліковано: 15.08.2005
Автори: Федоров Юрій Дмитрович, Павленко Георгій Іванович, Ловейкіна Світлана Олексіївна, Піпа Борис Федорович
МПК: D04B 15/94
Мітки: машини, привід, круглов'язальної
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, вертикальний привідний вал, на одному кінці якого жорстко встановлено ведений шків пасової передачі, а на другому жорстко встановлена шестірня, кінематично з'єднана з зубчастим колесом механізму товароприйому, та два, розташовані діаметрально-протилежно, водила для кінематичного зв'язку механізму...
Привід круглов’язальної машини
Номер патенту: 23726
Опубліковано: 11.06.2007
Автори: Павленко Георгій Іванович, Ловейкіна Світлана Олексіївна, Піпа Борис Федорович
МПК: D04B 15/94
Мітки: привід, машини, круглов'язальної
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, а ведений шків кінематично з'єднаний з вертикальним привідним валом, та засіб натягу паса, який відрізняється тим, що засіб натягу паса включає натяжний ролик, важіль та електромагніт, при цьому натяжний ролик встановлений на одному кінці важеля, а на іншому його кінці встановлений електромагніт.
Привід круглов’язальної машини
Номер патенту: 25463
Опубліковано: 10.08.2007
Автори: Кулєшов Юрій Євгенович, Росінська Галина Павлівна
МПК: D04B 15/94
Мітки: машини, привід, круглов'язальної
Формула / Реферат:
1. Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої встановлено на валу електродвигуна, та зубчасту передачу, ведуча шестірня якої встановлена на проміжному валу співвісно з веденим шківом клинопасової передачі, а зубчасте колесо встановлено на вертикальному привідному валу, на кінцях якого жорстко закріплені циліндричні шестерні, який відрізняється тим, що додатково обладнаний...
Привід круглов’язальної машини
Номер патенту: 26155
Опубліковано: 10.09.2007
Автори: Павленко Георгій Іванович, Федоров Юрій Дмитрович, Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: D04B 15/94
Мітки: привід, круглов'язальної, машини
Формула / Реферат:
Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, зубчасту передачу, ведуча шестірня якої жорстко з'єднана з веденим шківом клинопасової передачі, вертикальний привідний вал, на якому встановлено зубчасте колесо зубчастої передачі, а на його кінцях встановлені верхня та нижня циліндричні шестерні для кінематичного з'єднання відповідно з зубчастим...
