Генератор високовольтних імпульсів для пасовищних електроогорож

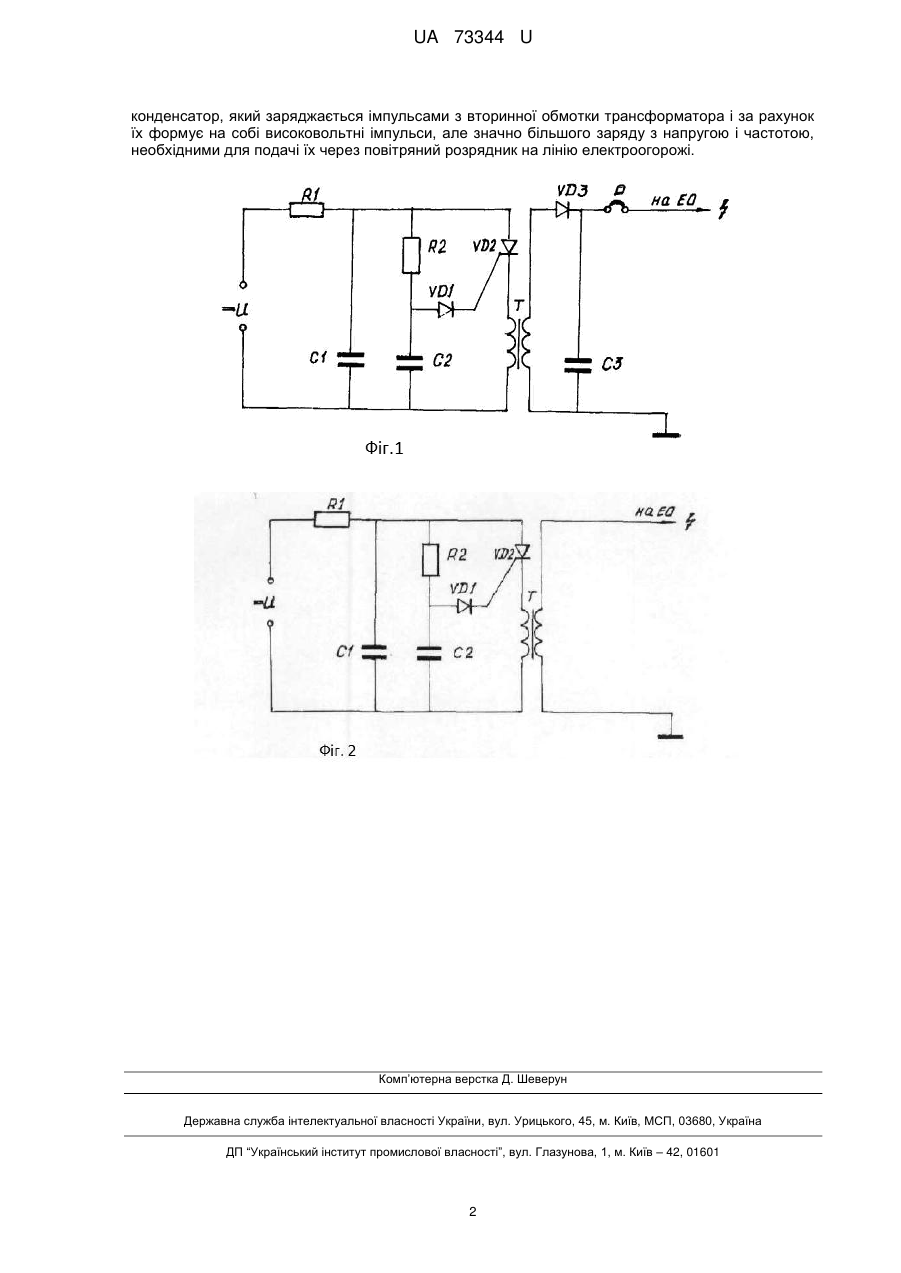

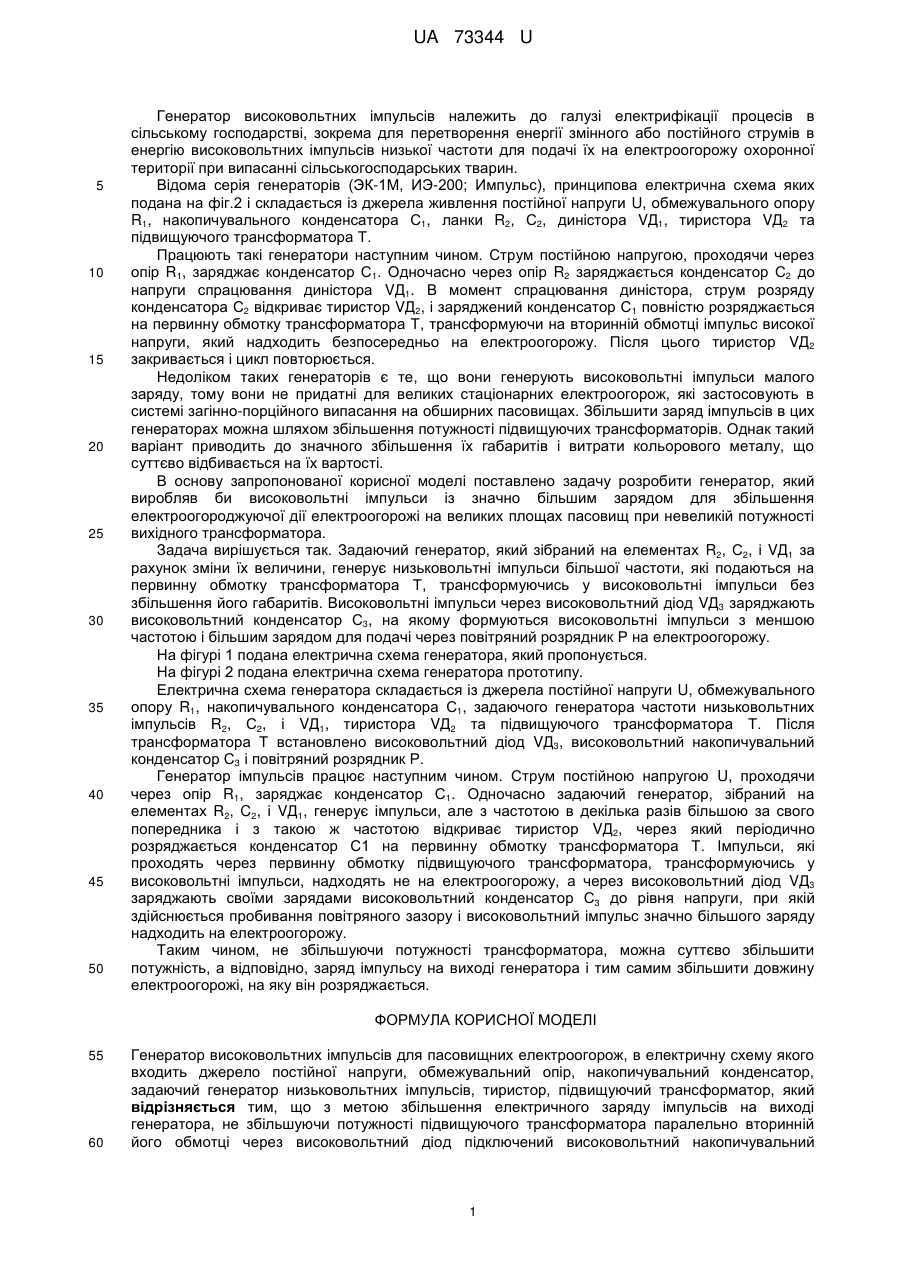

Реферат: Генератор високовольтних імпульсів для пасовищних електроогорож, до якого з метою збільшення електричного заряду імпульсів на виході генератора, не збільшуючи потужності підвищуючого трансформатора паралельно вторинній його обмотці через високовольтний діод підключений високовольтний накопичувальний конденсатор, який заряджається імпульсами з вторинної обмотки трансформатора і за рахунок їх формує на собі високовольтні імпульси, але значно більшого заряду з напругою і частотою, необхідними для подачі їх через повітряний розрядник на лінію електроогорожі. UA 73344 U (54) ГЕНЕРАТОР ВИСОКОВОЛЬТНИХ ІМПУЛЬСІВ ДЛЯ ПАСОВИЩНИХ ЕЛЕКТРООГОРОЖ UA 73344 U UA 73344 U 5 10 15 20 25 30 35 40 45 50 Генератор високовольтних імпульсів належить до галузі електрифікації процесів в сільському господарстві, зокрема для перетворення енергії змінного або постійного струмів в енергію високовольтних імпульсів низької частоти для подачі їх на електроогорожу охоронної території при випасанні сільськогосподарських тварин. Відома серія генераторів (ЭК-1М, ИЭ-200; Импульс), принципова електрична схема яких подана на фіг.2 і складається із джерела живлення постійної напруги U, обмежувального опору R1, накопичувального конденсатора С1, ланки R2, С2, диністора VД1, тиристора VД2 та підвищуючого трансформатора Т. Працюють такі генератори наступним чином. Струм постійною напругою, проходячи через опір R1, заряджає конденсатор С1. Одночасно через опір R2 заряджається конденсатор С2 до напруги спрацювання диністора VД1. В момент спрацювання диністора, струм розряду конденсатора С2 відкриває тиристор VД2, і заряджений конденсатор С1 повністю розряджається на первинну обмотку трансформатора Т, трансформуючи на вторинній обмотці імпульс високої напруги, який надходить безпосередньо на електроогорожу. Після цього тиристор VД2 закривається і цикл повторюється. Недоліком таких генераторів є те, що вони генерують високовольтні імпульси малого заряду, тому вони не придатні для великих стаціонарних електроогорож, які застосовують в системі загінно-порційного випасання на обширних пасовищах. Збільшити заряд імпульсів в цих генераторах можна шляхом збільшення потужності підвищуючих трансформаторів. Однак такий варіант приводить до значного збільшення їх габаритів і витрати кольорового металу, що суттєво відбивається на їх вартості. В основу запропонованої корисної моделі поставлено задачу розробити генератор, який виробляв би високовольтні імпульси із значно більшим зарядом для збільшення електроогороджуючої дії електроогорожі на великих площах пасовищ при невеликій потужності вихідного трансформатора. Задача вирішується так. Задаючий генератор, який зібраний на елементах R2, С2, і VД1 за рахунок зміни їх величини, генерує низьковольтні імпульси більшої частоти, які подаються на первинну обмотку трансформатора Т, трансформуючись у високовольтні імпульси без збільшення його габаритів. Високовольтні імпульси через високовольтний діод VД3 заряджають високовольтний конденсатор С3, на якому формуються високовольтні імпульси з меншою частотою і більшим зарядом для подачі через повітряний розрядник Р на електроогорожу. На фігурі 1 подана електрична схема генератора, який пропонується. На фігурі 2 подана електрична схема генератора прототипу. Електрична схема генератора складається із джерела постійної напруги U, обмежувального опору R1, накопичувального конденсатора С1, задаючого генератора частоти низьковольтних імпульсів R2, С2, і VД1, тиристора VД2 та підвищуючого трансформатора Т. Після трансформатора Т встановлено високовольтний діод VД3, високовольтний накопичувальний конденсатор С3 і повітряний розрядник Р. Генератор імпульсів працює наступним чином. Струм постійною напругою U, проходячи через опір R1, заряджає конденсатор С1. Одночасно задаючий генератор, зібраний на елементах R2, C2, і VД1, генерує імпульси, але з частотою в декілька разів більшою за свого попередника і з такою ж частотою відкриває тиристор VД2, через який періодично розряджається конденсатор С1 на первинну обмотку трансформатора Т. Імпульси, які проходять через первинну обмотку підвищуючого трансформатора, трансформуючись у високовольтні імпульси, надходять не на електроогорожу, а через високовольтний діод VД3 заряджають своїми зарядами високовольтний конденсатор С3 до рівня напруги, при якій здійснюється пробивання повітряного зазору і високовольтний імпульс значно більшого заряду надходить на електроогорожу. Таким чином, не збільшуючи потужності трансформатора, можна суттєво збільшити потужність, а відповідно, заряд імпульсу на виході генератора і тим самим збільшити довжину електроогорожі, на яку він розряджається. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Генератор високовольтних імпульсів для пасовищних електроогорож, в електричну схему якого входить джерело постійної напруги, обмежувальний опір, накопичувальний конденсатор, задаючий генератор низьковольтних імпульсів, тиристор, підвищуючий трансформатор, який відрізняється тим, що з метою збільшення електричного заряду імпульсів на виході генератора, не збільшуючи потужності підвищуючого трансформатора паралельно вторинній його обмотці через високовольтний діод підключений високовольтний накопичувальний 1 UA 73344 U конденсатор, який заряджається імпульсами з вторинної обмотки трансформатора і за рахунок їх формує на собі високовольтні імпульси, але значно більшого заряду з напругою і частотою, необхідними для подачі їх через повітряний розрядник на лінію електроогорожі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
