Інфрачервоний випромінювач для електрогриля

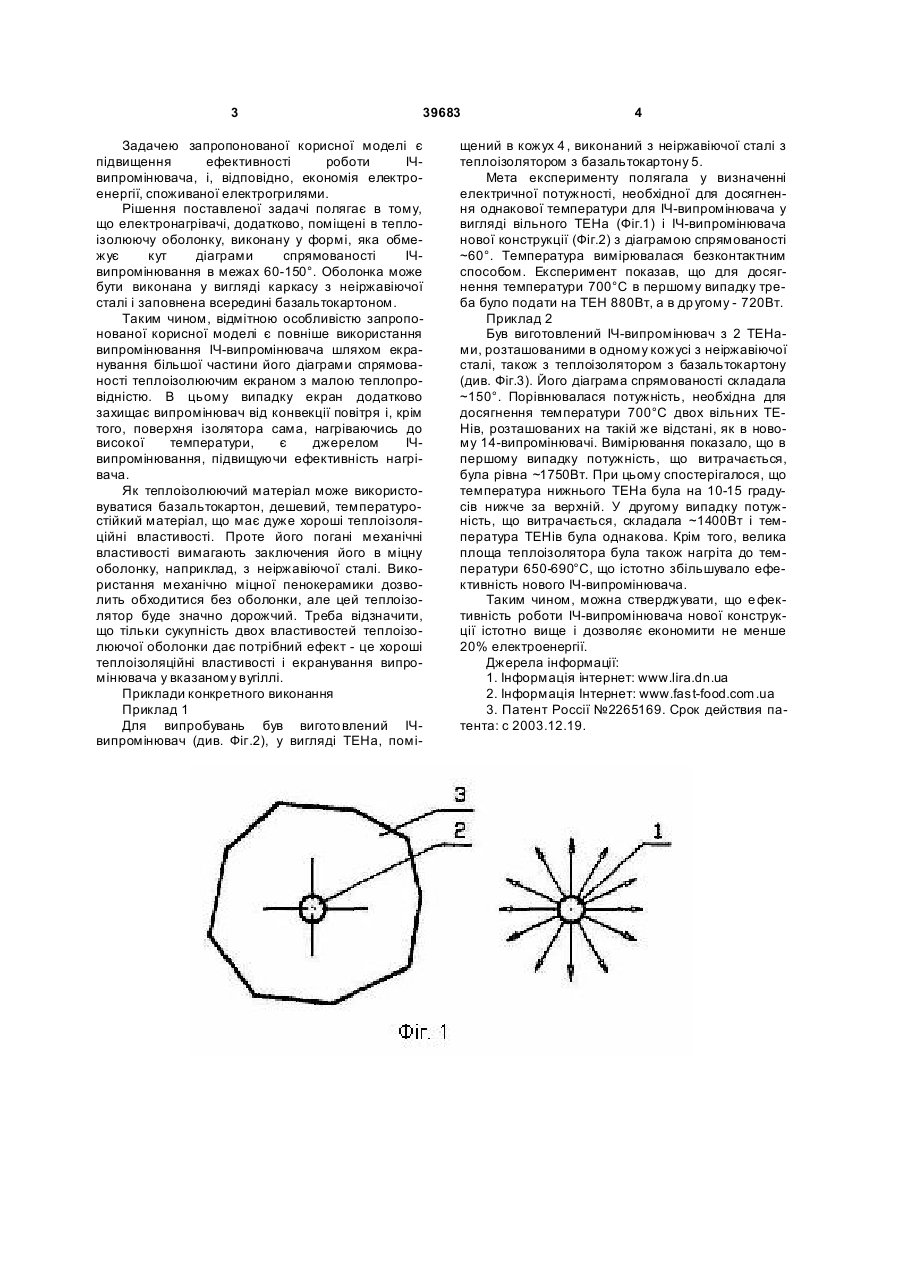

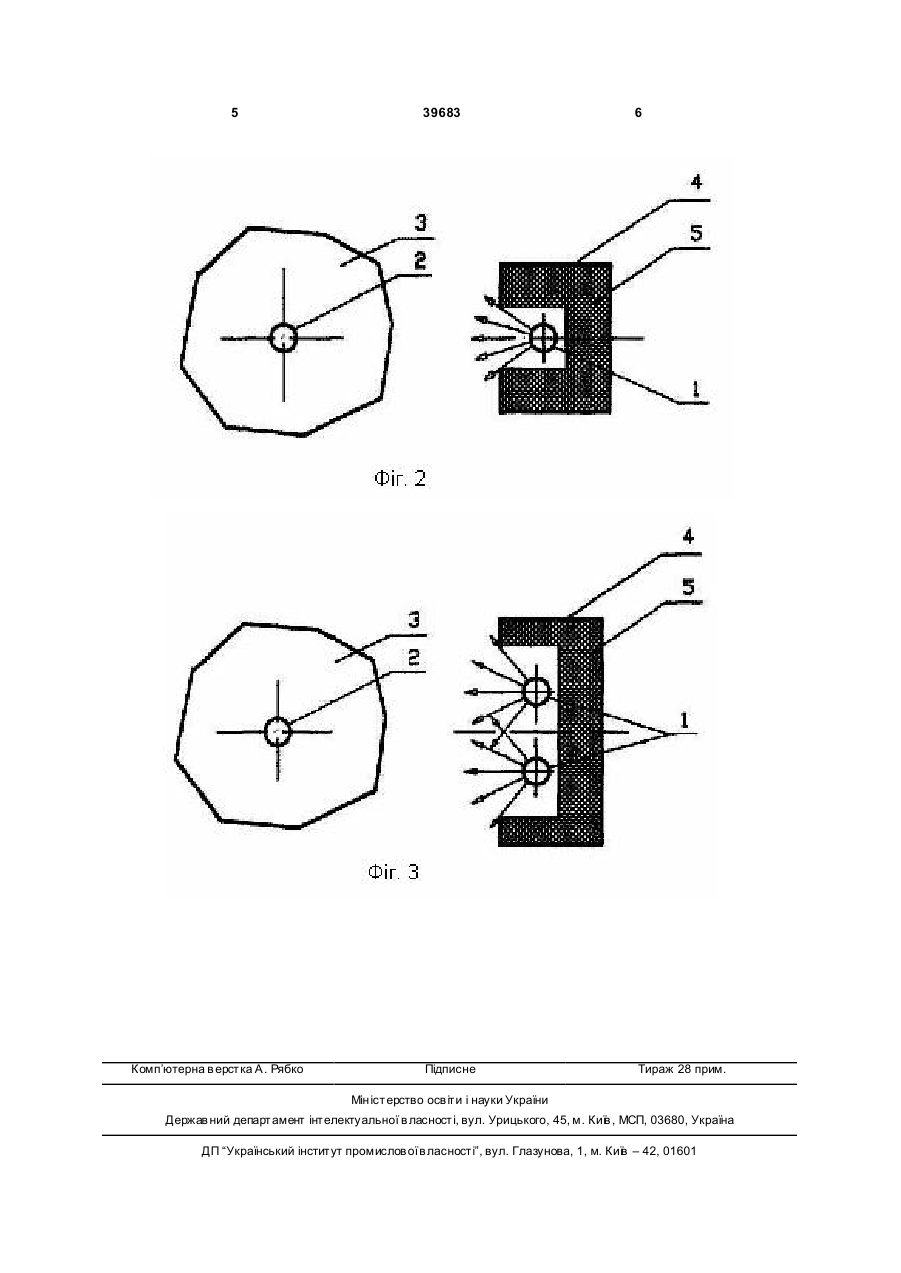

Інфрачервоний випромінювач для електрогриля, що містить один або декілька електронагрівачів, який відрізняється тим, що електронагрівачі, додатково, поміщені в теплоізолюючу оболонку, яка формує кут діаграми спрямованості інфрачервоного випромінювання в межах 60-150°. (19) (21) u200811040 (22) 10.09.2008 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ГУСЕЛЬНИКОВ БОРИС АРКАДІЙОВИЧ, UA, МЕЛЬНИК АН АТОЛІЙ СТАНІСЛАВОВИЧ, U A, ПЕТРЯКОВ ВОЛОДИМИР ОЛЕКСІЙОВИЧ, UA, ТЕСЛЕНКО ОЛЕГ ОЛЕГОВИЧ, UA (73) ГУСЕЛЬНИКОВ БОРИС АРКАДІЙОВИЧ, UA, МЕЛЬНИК АН АТОЛІЙ СТАНІСЛАВОВИЧ, U A, ПЕ 3 39683 Задачею запропонованої корисної моделі є підвищення ефективності роботи ІЧвипромінювача, і, відповідно, економія електроенергії, споживаної електрогрилями. Рішення поставленої задачі полягає в тому, що електронагрівачі, додатково, поміщені в теплоізолюючу оболонку, виконану у формі, яка обмежує кут діаграми спрямованості ІЧвипромінювання в межах 60-150°. Оболонка може бути виконана у вигляді каркасу з неіржавіючої сталі і заповнена всередині базальтокартоном. Таким чином, відмітною особливістю запропонованої корисної моделі є повніше використання випромінювання ІЧ-випромінювача шляхом екранування більшої частини його діаграми спрямованості теплоізолюючим екраном з малою теплопровідністю. В цьому випадку екран додатково захищає випромінювач від конвекції повітря і, крім того, поверхня ізолятора сама, нагріваючись до високої температури, є джерелом ІЧвипромінювання, підвищуючи ефективність нагрівача. Як теплоізолюючий матеріал може використовуватися базальтокартон, дешевий, температуростійкий матеріал, що має дуже хороші теплоізоляційні властивості. Проте його погані механічні властивості вимагають заключения його в міцну оболонку, наприклад, з неіржавіючої сталі. Використання механічно міцної пенокерамики дозволить обходитися без оболонки, але цей теплоізолятор буде значно дорожчий. Треба відзначити, що тільки сукупність двох властивостей теплоізолюючої оболонки дає потрібний ефект - це хороші теплоізоляційні властивості і екранування випромінювача у вказаному вугіллі. Приклади конкретного виконання Приклад 1 Для випробувань був виготовлений ІЧвипромінювач (див. Фіг.2), у вигляді ТЕНа, помі 4 щений в кожух 4 , виконаний з неіржавіючої сталі з теплоізолятором з базальтокартону 5. Мета експерименту полягала у визначенні електричної потужності, необхідної для досягнення однакової температури для ІЧ-випромінювача у вигляді вільного ТЕНа (Фіг.1) і ІЧ-випромінювача нової конструкції (Фіг.2) з діаграмою спрямованості ~60°. Температура вимірювалася безконтактним способом. Експеримент показав, що для досягнення температури 700°С в першому випадку треба було подати на ТЕН 880Вт, а в др угому - 720Вт. Приклад 2 Був виготовлений ІЧ-випромінювач з 2 ТЕНами, розташованими в одному кожусі з неіржавіючої сталі, також з теплоізолятором з базальтокартону (див. Фіг.3). Його діаграма спрямованості складала ~150°. Порівнювалася потужність, необхідна для досягнення температури 700°С двох вільних ТЕНів, розташованих на такій же відстані, як в новому 14-випромінювачі. Вимірювання показало, що в першому випадку потужність, що витрачається, була рівна ~1750Вт. При цьому спостерігалося, що температура нижнього ТЕНа була на 10-15 градусів нижче за верхній. У другому випадку потужність, що витрачається, складала ~1400Вт і температура ТЕНів була однакова. Крім того, велика площа теплоізолятора була також нагріта до температури 650-690°С, що істотно збільшувало ефективність нового ІЧ-випромінювача. Таким чином, можна стверджувати, що е фективність роботи ІЧ-випромінювача нової конструкції істотно вище і дозволяє економити не менше 20% електроенергії. Джерела інформації: 1. Інформація інтернет: www.lira.dn.ua 2. Інформація Інтернет: www.fast-food.com.ua 3. Патент Россії №2265169. Срок действия патента: с 2003.12.19. 5 Комп’ютерна в ерстка А. Рябко 39683 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
