Тарілчастий всмоктувальний клапан глибинного штангового насоса трубного типу

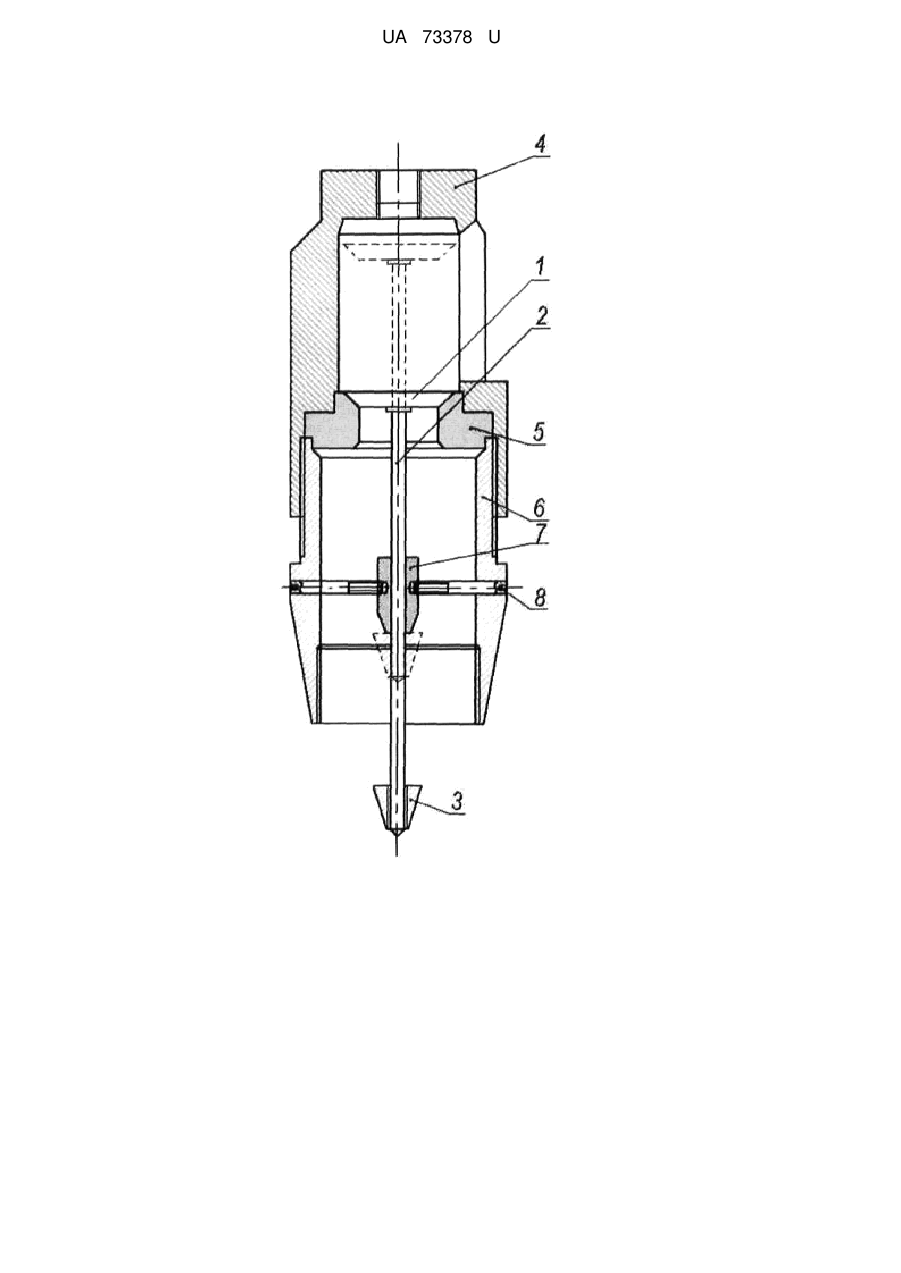

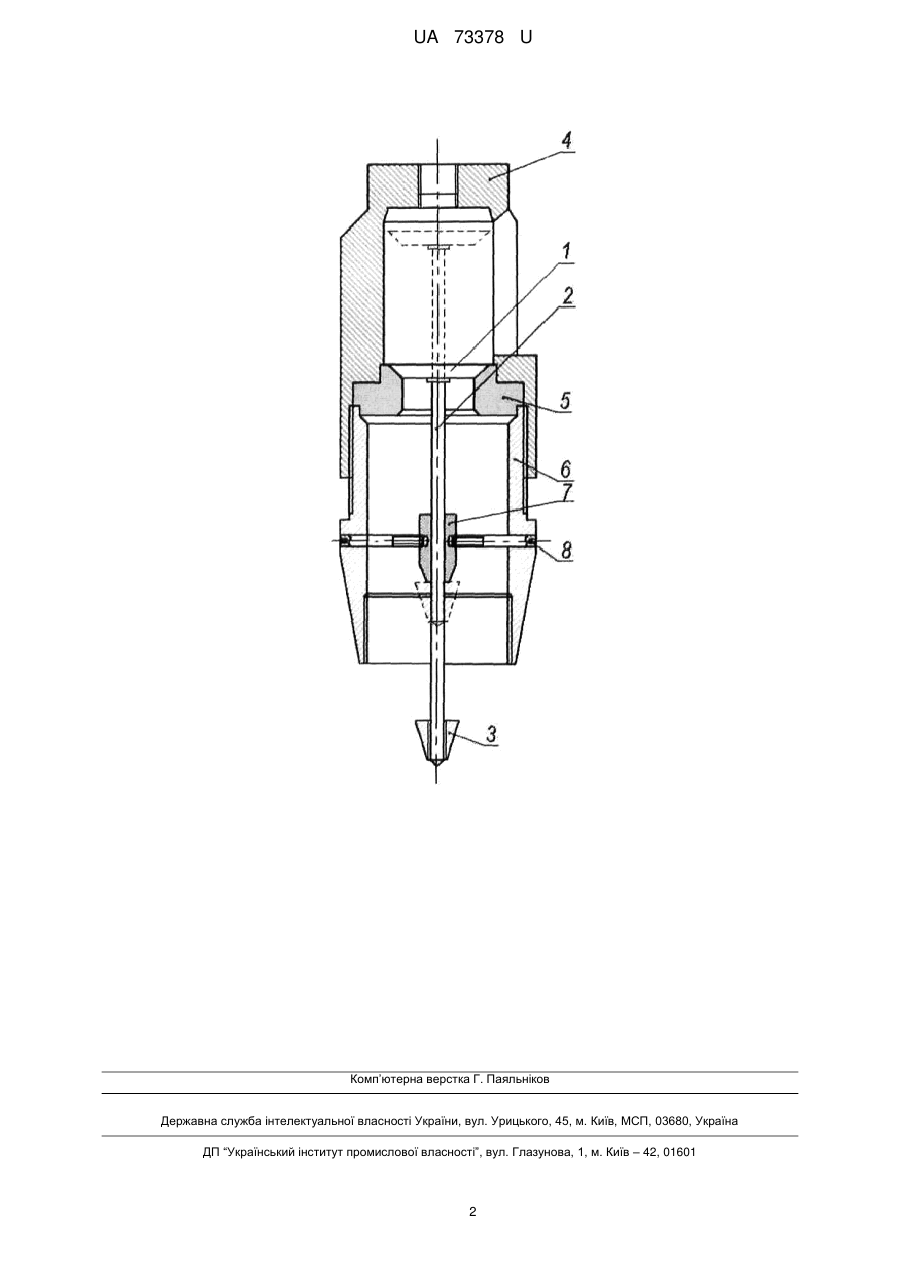

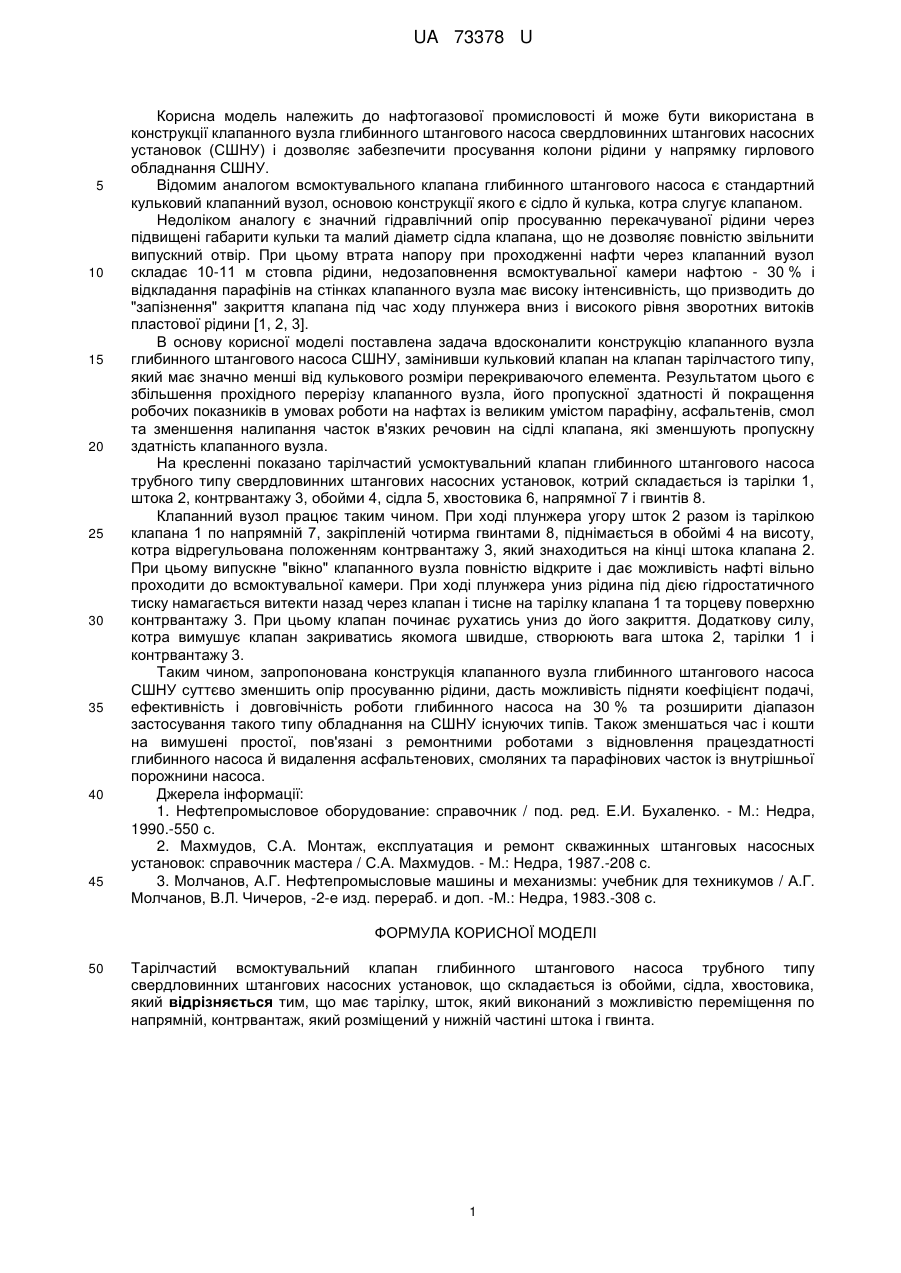

Реферат: Тарілчастий всмоктувальний клапан глибинного штангового насоса трубного типу свердловинних штангових насосних установок складається із обойми, сідла, хвостовика. Має тарілку, шток, який виконаний з можливістю переміщення по напрямній, контрвантаж, який розміщений у нижній частині штока і гвинта. UA 73378 U (54) ТАРІЛЧАСТИЙ ВСМОКТУВАЛЬНИЙ КЛАПАН ГЛИБИННОГО ШТАНГОВОГО НАСОСА ТРУБНОГО ТИПУ UA 73378 U UA 73378 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до нафтогазової промисловості й може бути використана в конструкції клапанного вузла глибинного штангового насоса свердловинних штангових насосних установок (СШНУ) і дозволяє забезпечити просування колони рідини у напрямку гирлового обладнання СШНУ. Відомим аналогом всмоктувального клапана глибинного штангового насоса є стандартний кульковий клапанний вузол, основою конструкції якого є сідло й кулька, котра слугує клапаном. Недоліком аналогу є значний гідравлічний опір просуванню перекачуваної рідини через підвищені габарити кульки та малий діаметр сідла клапана, що не дозволяє повністю звільнити випускний отвір. При цьому втрата напору при проходженні нафти через клапанний вузол складає 10-11 м стовпа рідини, недозаповнення всмоктувальної камери нафтою - 30 % і відкладання парафінів на стінках клапанного вузла має високу інтенсивність, що призводить до "запізнення" закриття клапана під час ходу плунжера вниз і високого рівня зворотних витоків пластової рідини [1, 2, 3]. В основу корисної моделі поставлена задача вдосконалити конструкцію клапанного вузла глибинного штангового насоса СШНУ, замінивши кульковий клапан на клапан тарілчастого типу, який має значно менші від кулькового розміри перекриваючого елемента. Результатом цього є збільшення прохідного перерізу клапанного вузла, його пропускної здатності й покращення робочих показників в умовах роботи на нафтах із великим умістом парафіну, асфальтенів, смол та зменшення налипання часток в'язких речовин на сідлі клапана, які зменшують пропускну здатність клапанного вузла. На кресленні показано тарілчастий усмоктувальний клапан глибинного штангового насоса трубного типу свердловинних штангових насосних установок, котрий складається із тарілки 1, штока 2, контрвантажу 3, обойми 4, сідла 5, хвостовика 6, напрямної 7 і гвинтів 8. Клапанний вузол працює таким чином. При ході плунжера угору шток 2 разом із тарілкою клапана 1 по напрямній 7, закріпленій чотирма гвинтами 8, піднімається в обоймі 4 на висоту, котра відрегульована положенням контрвантажу 3, який знаходиться на кінці штока клапана 2. При цьому випускне "вікно" клапанного вузла повністю відкрите і дає можливість нафті вільно проходити до всмоктувальної камери. При ході плунжера униз рідина під дією гідростатичного тиску намагається витекти назад через клапан і тисне на тарілку клапана 1 та торцеву поверхню контрвантажу 3. При цьому клапан починає рухатись униз до його закриття. Додаткову силу, котра вимушує клапан закриватись якомога швидше, створюють вага штока 2, тарілки 1 і контрвантажу 3. Таким чином, запропонована конструкція клапанного вузла глибинного штангового насоса СШНУ суттєво зменшить опір просуванню рідини, дасть можливість підняти коефіцієнт подачі, ефективність і довговічність роботи глибинного насоса на 30 % та розширити діапазон застосування такого типу обладнання на СШНУ існуючих типів. Також зменшаться час і кошти на вимушені простої, пов'язані з ремонтними роботами з відновлення працездатності глибинного насоса й видалення асфальтенових, смоляних та парафінових часток із внутрішньої порожнини насоса. Джерела інформації: 1. Нефтепромысловое оборудование: справочник / под. ред. Е.И. Бухаленко. - М.: Недра, 1990.-550 с. 2. Махмудов, С.А. Монтаж, експлуатация и ремонт скважинных штанговых насосных установок: справочник мастера / С.А. Махмудов. - М.: Недра, 1987.-208 с. 3. Молчанов, А.Г. Нефтепромысловые машины и механизмы: учебник для техникумов / А.Г. Молчанов, В.Л. Чичеров, -2-е изд. перераб. и доп. -М.: Недра, 1983.-308 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Тарілчастий всмоктувальний клапан глибинного штангового насоса трубного типу свердловинних штангових насосних установок, що складається із обойми, сідла, хвостовика, який відрізняється тим, що має тарілку, шток, який виконаний з можливістю переміщення по напрямній, контрвантаж, який розміщений у нижній частині штока і гвинта. 1 UA 73378 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
