Приймальний клапан штангового глибинного насоса

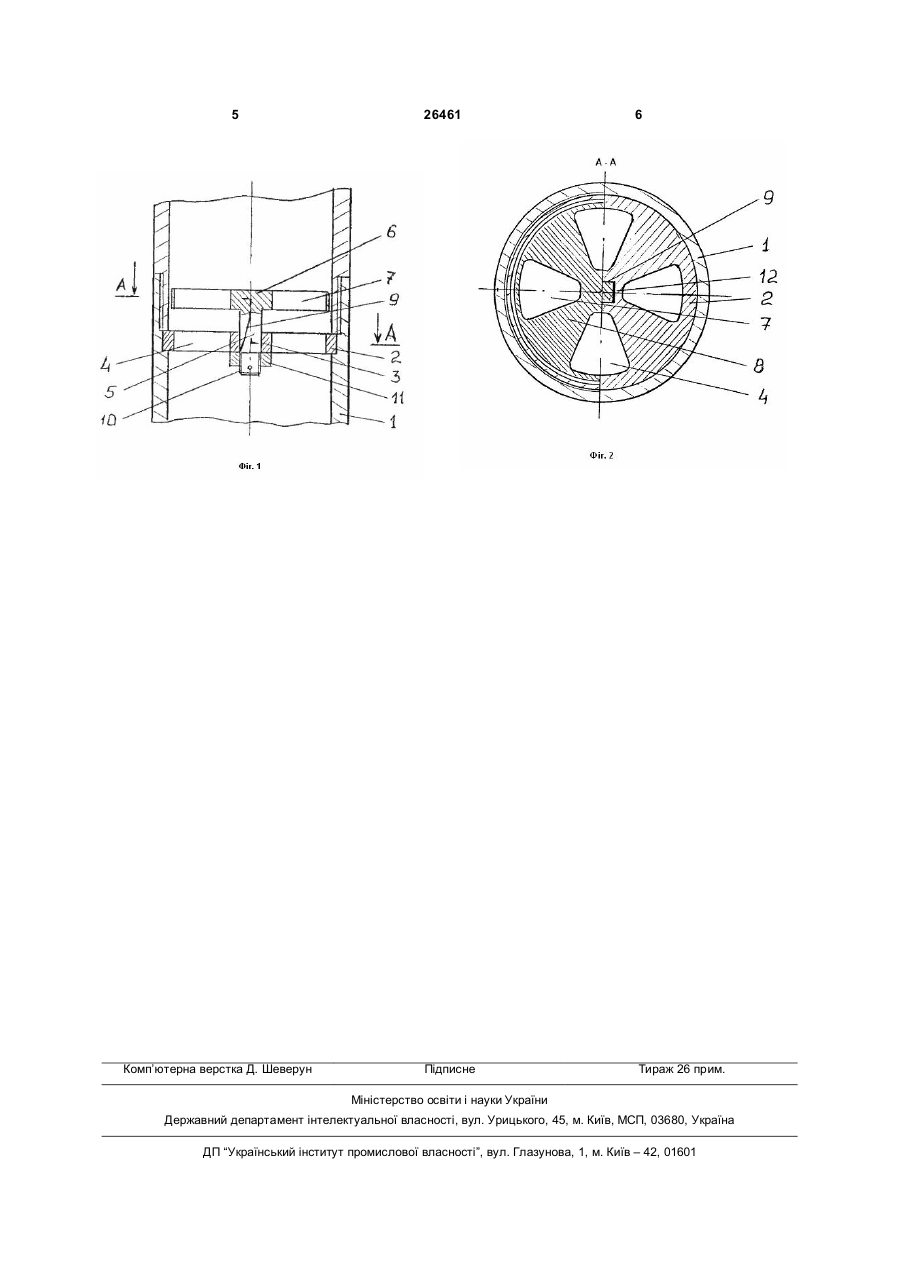

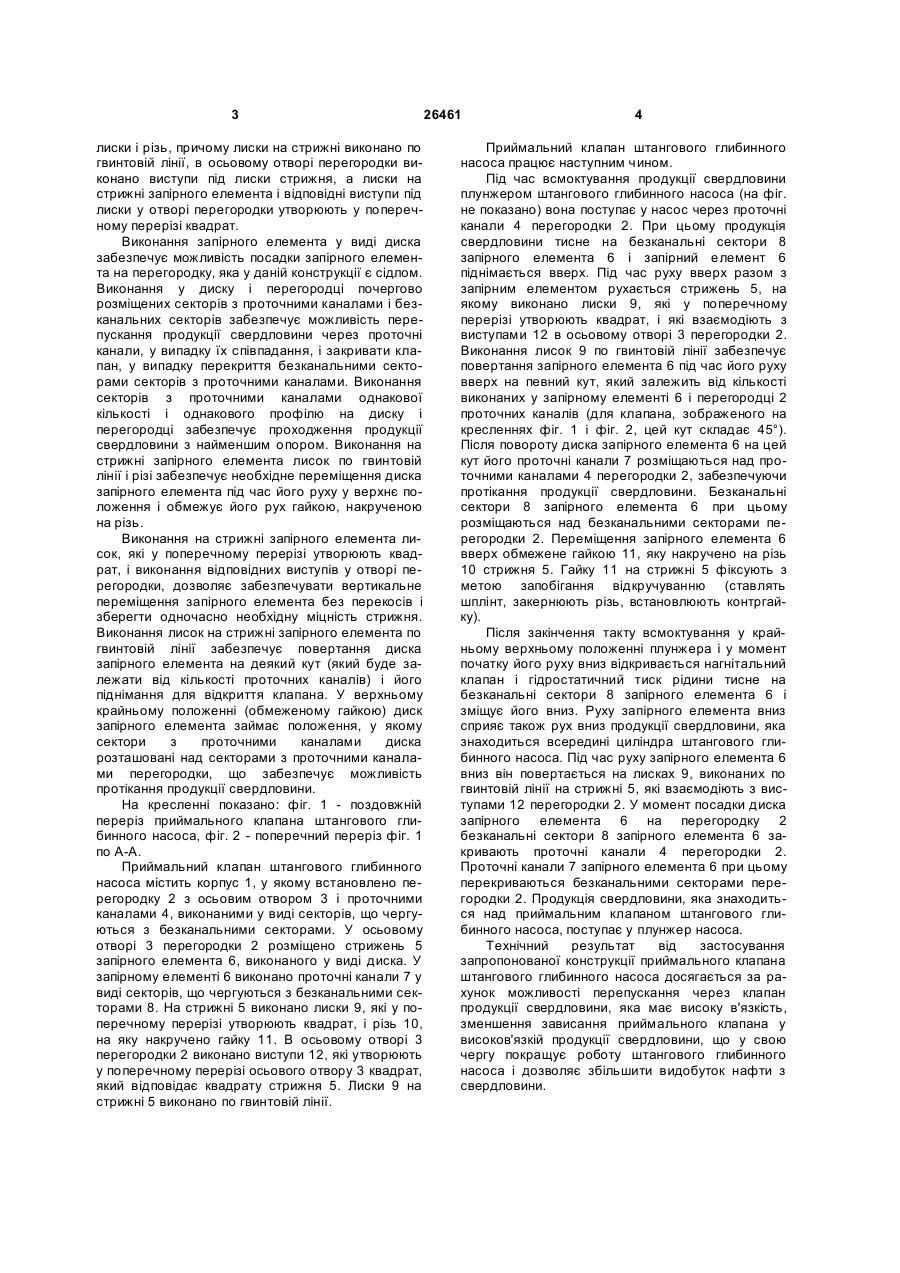

Приймальний клапан штангового глибинного насоса, що містить корпус, запірний елемент, обладнаний стрижнем, перегородку з осьовим отвором і додатковими проточними каналами, який 3 лиски і різь, причому лиски на стрижні виконано по гвинтовій лінії, в осьовому отворі перегородки виконано виступи під лиски стрижня, а лиски на стрижні запірного елемента і відповідні виступи під лиски у отворі перегородки утворюють у поперечному перерізі квадрат. Виконання запірного елемента у виді диска забезпечує можливість посадки запірного елемента на перегородку, яка у даній конструкції є сідлом. Виконання у диску і перегородці почергово розміщених секторів з проточними каналами і безканальних секторів забезпечує можливість перепускання продукції свердловини через проточні канали, у випадку їх співпадання, і закривати клапан, у випадку перекриття безканальними секторами секторів з проточними каналами. Виконання секторів з проточними каналами однакової кількості і однакового профілю на диску і перегородці забезпечує проходження продукції свердловини з найменшим опором. Виконання на стрижні запірного елемента лисок по гвинтовій лінії і різі забезпечує необхідне переміщення диска запірного елемента під час його руху у верхнє положення і обмежує його рух гайкою, накрученою на різь. Виконання на стрижні запірного елемента лисок, які у поперечному перерізі утворюють квадрат, і виконання відповідних виступів у отворі перегородки, дозволяє забезпечувати вертикальне переміщення запірного елемента без перекосів і зберегти одночасно необхідну міцність стрижня. Виконання лисок на стрижні запірного елемента по гвинтовій лінії забезпечує повертання диска запірного елемента на деякий кут (який буде залежати від кількості проточних каналів) і його піднімання для відкриття клапана. У верхньому крайньому положенні (обмеженому гайкою) диск запірного елемента займає положення, у якому сектори з проточними каналами диска розташовані над секторами з проточними каналами перегородки, що забезпечує можливість протікання продукції свердловини. На кресленні показано: фіг. 1 - поздовжній переріз приймального клапана штангового глибинного насоса, фіг. 2 - поперечний переріз фіг. 1 по А-А. Приймальний клапан штангового глибинного насоса містить корпус 1, у якому встановлено перегородку 2 з осьовим отвором 3 і проточними каналами 4, виконаними у виді секторів, що чергуються з безканальними секторами. У осьовому отворі 3 перегородки 2 розміщено стрижень 5 запірного елемента 6, виконаного у виді диска. У запірному елементі 6 виконано проточні канали 7 у виді секторів, що чергуються з безканальними секторами 8. На стрижні 5 виконано лиски 9, які у поперечному перерізі утворюють квадрат, і різь 10, на яку накручено гайку 11. В осьовому отворі 3 перегородки 2 виконано виступи 12, які утворюють у поперечному перерізі осьового отвору 3 квадрат, який відповідає квадрату стрижня 5. Лиски 9 на стрижні 5 виконано по гвинтовій лінії. 26461 4 Приймальний клапан штангового глибинного насоса працює наступним чином. Під час всмоктування продукції свердловини плунжером штангового глибинного насоса (на фіг. не показано) вона поступає у насос через проточні канали 4 перегородки 2. При цьому продукція свердловини тисне на безканальні сектори 8 запірного елемента 6 і запірний елемент 6 піднімається вверх. Під час руху вверх разом з запірним елементом рухається стрижень 5, на якому виконано лиски 9, які у поперечному перерізі утворюють квадрат, і які взаємодіють з виступами 12 в осьовому отворі 3 перегородки 2. Виконання лисок 9 по гвинтовій лінії забезпечує повертання запірного елемента 6 під час його руху вверх на певний кут, який залежить від кількості виконаних у запірному елементі 6 і перегородці 2 проточних каналів (для клапана, зображеного на кресленнях фіг. 1 і фіг. 2, цей кут складає 45°). Після повороту диска запірного елемента 6 на цей кут його проточні канали 7 розміщаються над проточними каналами 4 перегородки 2, забезпечуючи протікання продукції свердловини. Безканальні сектори 8 запірного елемента 6 при цьому розміщаються над безканальними секторами перегородки 2. Переміщення запірного елемента 6 вверх обмежене гайкою 11, яку накручено на різь 10 стрижня 5. Гайку 11 на стрижні 5 фіксують з метою запобігання відкручуванню (ставлять шплінт, закернюють різь, встановлюють контргайку). Після закінчення такту всмоктування у крайньому верхньому положенні плунжера і у момент початку його руху вниз відкривається нагнітальний клапан і гідростатичний тиск рідини тисне на безканальні сектори 8 запірного елемента 6 і зміщує його вниз. Руху запірного елемента вниз сприяє також рух вниз продукції свердловини, яка знаходиться всередині циліндра штангового глибинного насоса. Під час руху запірного елемента 6 вниз він повертається на лисках 9, виконаних по гвинтовій лінії на стрижні 5, які взаємодіють з виступами 12 перегородки 2. У момент посадки диска запірного елемента 6 на перегородку 2 безканальні сектори 8 запірного елемента 6 закривають проточні канали 4 перегородки 2. Проточні канали 7 запірного елемента 6 при цьому перекриваються безканальними секторами перегородки 2. Продукція свердловини, яка знаходиться над приймальним клапаном штангового глибинного насоса, поступає у плунжер насоса. Технічний результат від застосування запропонованої конструкції приймального клапана штангового глибинного насоса досягається за рахунок можливості перепускання через клапан продукції свердловини, яка має високу в'язкість, зменшення зависання приймального клапана у високов'язкій продукції свердловини, що у свою чергу покращує роботу штангового глибинного насоса і дозволяє збільшити видобуток нафти з свердловини. 5 Комп’ютерна верстка Д. Шеверун 26461 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
