Пристрій для пневматичного розпилювання рідини

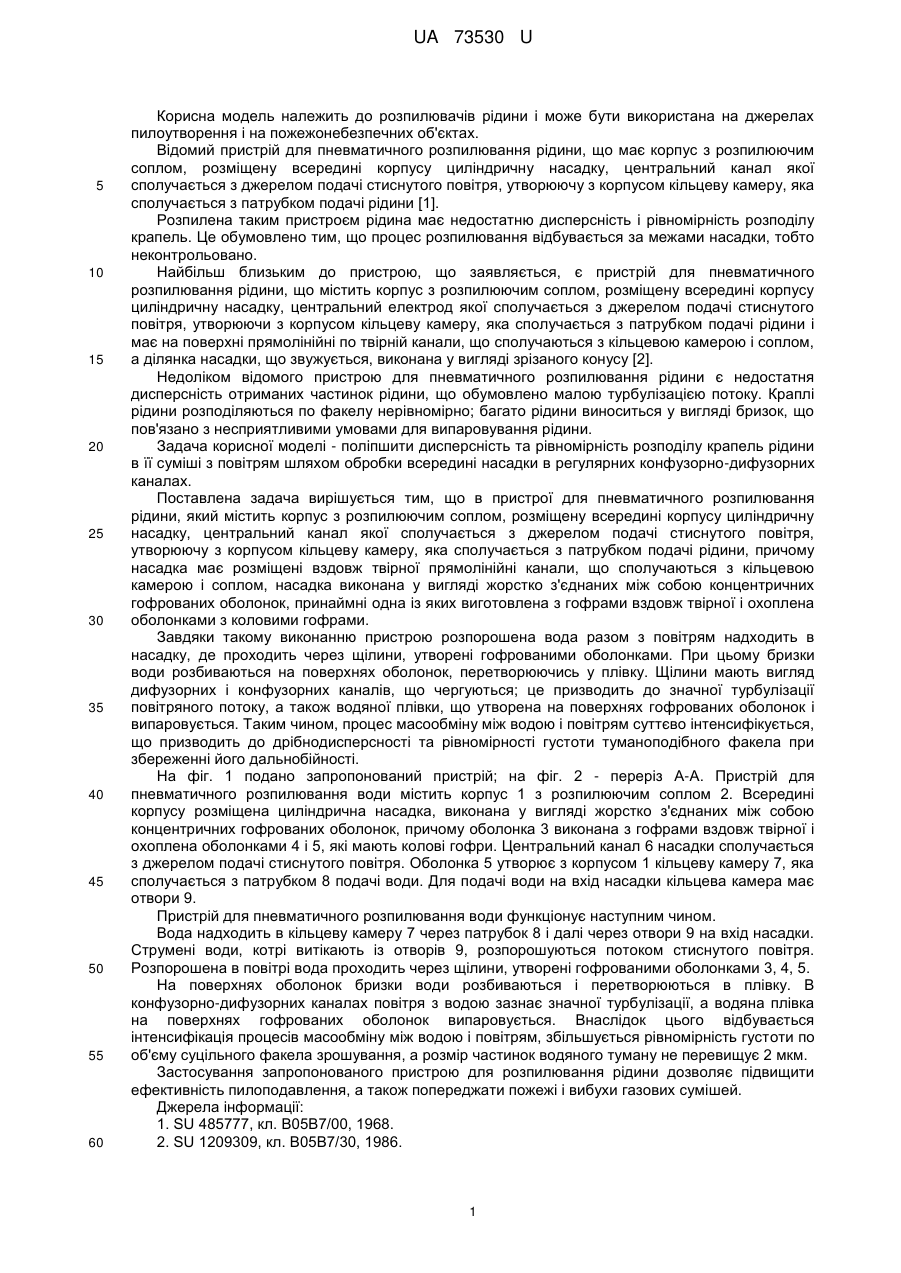

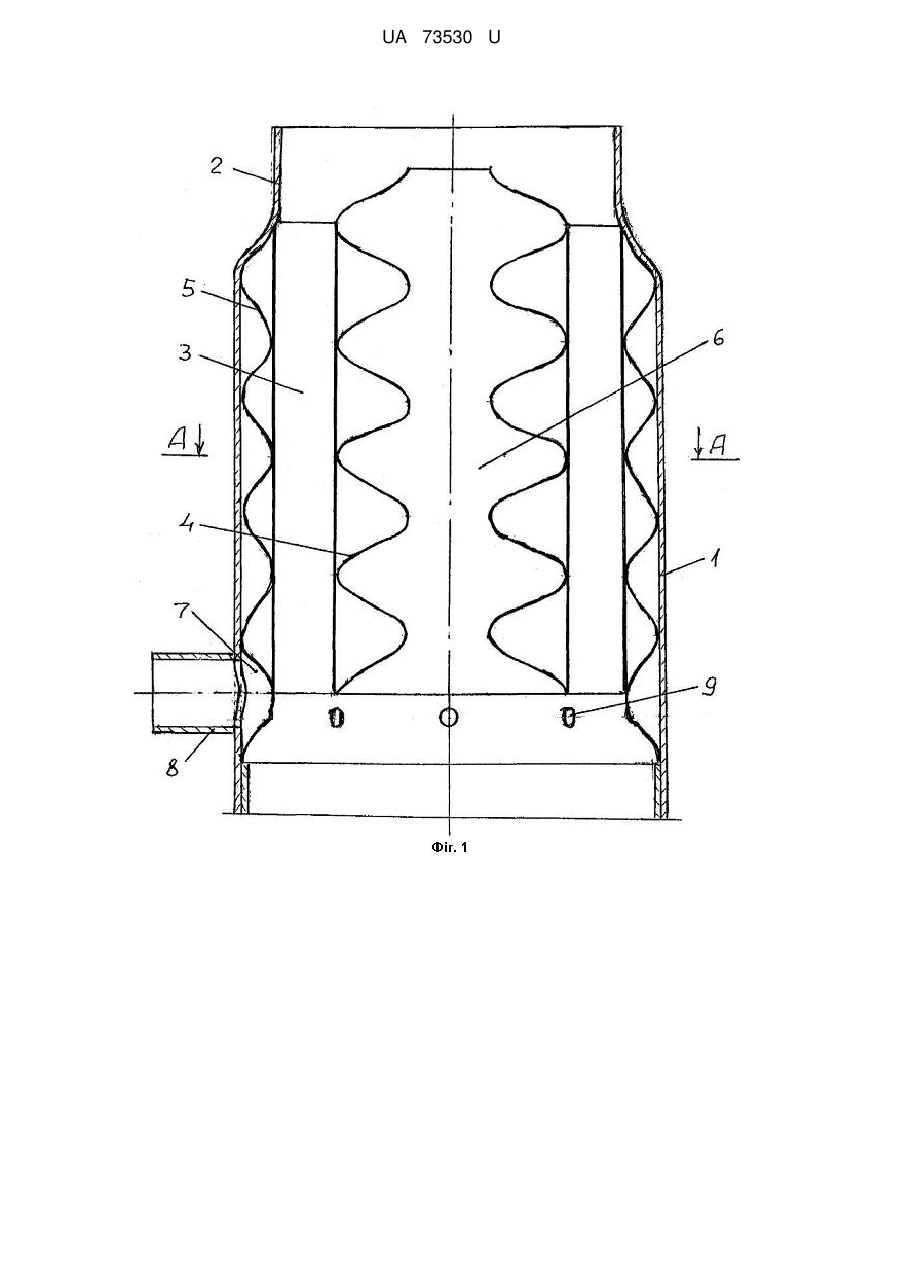

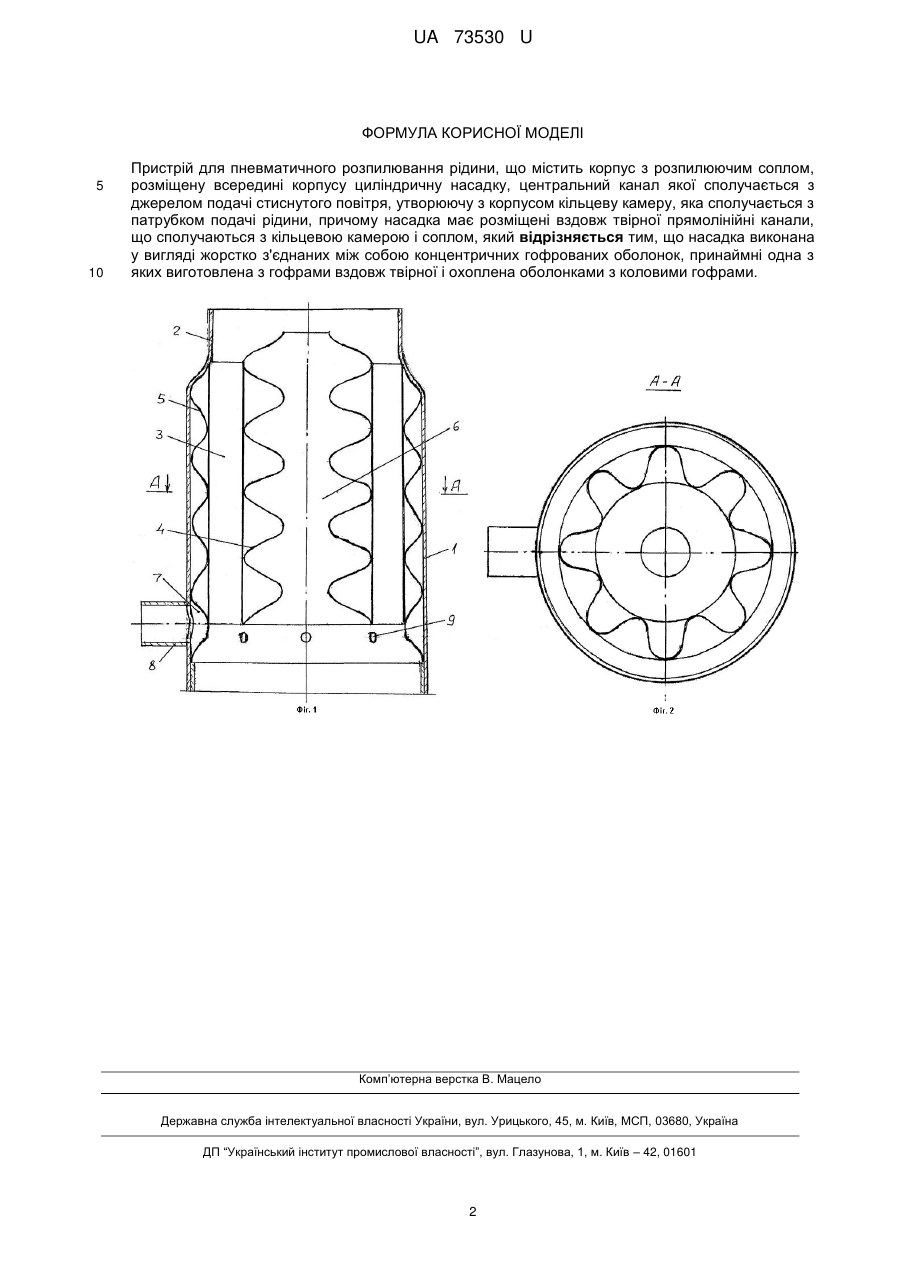

Реферат: UA 73530 U UA 73530 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до розпилювачів рідини і може бути використана на джерелах пилоутворення і на пожежонебезпечних об'єктах. Відомий пристрій для пневматичного розпилювання рідини, що має корпус з розпилюючим соплом, розміщену всередині корпусу циліндричну насадку, центральний канал якої сполучається з джерелом подачі стиснутого повітря, утворюючу з корпусом кільцеву камеру, яка сполучається з патрубком подачі рідини [1]. Розпилена таким пристроєм рідина має недостатню дисперсність і рівномірність розподілу крапель. Це обумовлено тим, що процес розпилювання відбувається за межами насадки, тобто неконтрольовано. Найбільш близьким до пристрою, що заявляється, є пристрій для пневматичного розпилювання рідини, що містить корпус з розпилюючим соплом, розміщену всередині корпусу циліндричну насадку, центральний електрод якої сполучається з джерелом подачі стиснутого повітря, утворюючи з корпусом кільцеву камеру, яка сполучається з патрубком подачі рідини і має на поверхні прямолінійні по твірній канали, що сполучаються з кільцевою камерою і соплом, а ділянка насадки, що звужується, виконана у вигляді зрізаного конусу [2]. Недоліком відомого пристрою для пневматичного розпилювання рідини є недостатня дисперсність отриманих частинок рідини, що обумовлено малою турбулізацією потоку. Краплі рідини розподіляються по факелу нерівномірно; багато рідини виноситься у вигляді бризок, що пов'язано з несприятливими умовами для випаровування рідини. Задача корисної моделі - поліпшити дисперсність та рівномірність розподілу крапель рідини в її суміші з повітрям шляхом обробки всередині насадки в регулярних конфузорно-дифузорних каналах. Поставлена задача вирішується тим, що в пристрої для пневматичного розпилювання рідини, який містить корпус з розпилюючим соплом, розміщену всередині корпусу циліндричну насадку, центральний канал якої сполучається з джерелом подачі стиснутого повітря, утворюючу з корпусом кільцеву камеру, яка сполучається з патрубком подачі рідини, причому насадка має розміщені вздовж твірної прямолінійні канали, що сполучаються з кільцевою камерою і соплом, насадка виконана у вигляді жорстко з'єднаних між собою концентричних гофрованих оболонок, принаймні одна із яких виготовлена з гофрами вздовж твірної і охоплена оболонками з коловими гофрами. Завдяки такому виконанню пристрою розпорошена вода разом з повітрям надходить в насадку, де проходить через щілини, утворені гофрованими оболонками. При цьому бризки води розбиваються на поверхнях оболонок, перетворюючись у плівку. Щілини мають вигляд дифузорних і конфузорних каналів, що чергуються; це призводить до значної турбулізації повітряного потоку, а також водяної плівки, що утворена на поверхнях гофрованих оболонок і випаровується. Таким чином, процес масообміну між водою і повітрям суттєво інтенсифікується, що призводить до дрібнодисперсності та рівномірності густоти туманоподібного факела при збереженні його дальнобійності. На фіг. 1 подано запропонований пристрій; на фіг. 2 - переріз А-А. Пристрій для пневматичного розпилювання води містить корпус 1 з розпилюючим соплом 2. Всередині корпусу розміщена циліндрична насадка, виконана у вигляді жорстко з'єднаних між собою концентричних гофрованих оболонок, причому оболонка 3 виконана з гофрами вздовж твірної і охоплена оболонками 4 і 5, які мають колові гофри. Центральний канал 6 насадки сполучається з джерелом подачі стиснутого повітря. Оболонка 5 утворює з корпусом 1 кільцеву камеру 7, яка сполучається з патрубком 8 подачі води. Для подачі води на вхід насадки кільцева камера має отвори 9. Пристрій для пневматичного розпилювання води функціонує наступним чином. Вода надходить в кільцеву камеру 7 через патрубок 8 і далі через отвори 9 на вхід насадки. Струмені води, котрі витікають із отворів 9, розпорошуються потоком стиснутого повітря. Розпорошена в повітрі вода проходить через щілини, утворені гофрованими оболонками 3, 4, 5. На поверхнях оболонок бризки води розбиваються і перетворюються в плівку. В конфузорно-дифузорних каналах повітря з водою зазнає значної турбулізації, а водяна плівка на поверхнях гофрованих оболонок випаровується. Внаслідок цього відбувається інтенсифікація процесів масообміну між водою і повітрям, збільшується рівномірність густоти по об'єму суцільного факела зрошування, а розмір частинок водяного туману не перевищує 2 мкм. Застосування запропонованого пристрою для розпилювання рідини дозволяє підвищити ефективність пилоподавлення, а також попереджати пожежі і вибухи газових сумішей. Джерела інформації: 1. SU 485777, кл. В05В7/00, 1968. 2. SU 1209309, кл. В05В7/30, 1986. 1 UA 73530 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для пневматичного розпилювання рідини, що містить корпус з розпилюючим соплом, розміщену всередині корпусу циліндричну насадку, центральний канал якої сполучається з джерелом подачі стиснутого повітря, утворюючу з корпусом кільцеву камеру, яка сполучається з патрубком подачі рідини, причому насадка має розміщені вздовж твірної прямолінійні канали, що сполучаються з кільцевою камерою і соплом, який відрізняється тим, що насадка виконана у вигляді жорстко з'єднаних між собою концентричних гофрованих оболонок, принаймні одна з яких виготовлена з гофрами вздовж твірної і охоплена оболонками з коловими гофрами. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
