Спосіб селективно-рециркуляційного розпилювання рідини і пристрій для його здійснення (варіанти)

Номер патенту: 96509

Опубліковано: 10.11.2011

Автор: Надмітов Сєргєй Вікторовіч

Є ще 1 сторінка.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб селективно-рециркуляційного розпилювання рідини, який полягає в тому, що розпилювання здійснюють шляхом подачі струменя рідини через розпилювальне сопло під кутом до потоку газу, який відрізняється тим, що одночасно із процесом розпилювання здійснюють процес селекції (відбору) частинок заданих розмірів з факела розпилення, причому процес селекції (відбору) здійснюють збірником частинок розпиленої рідини, встановленим на деякій відстані від розпилювального сопла, виконаним і розміщеним з можливістю збирати частинки розпиленої рідини з тих областей факела розпилення, які відповідають заданим розмірам частинок, крім того, процеси розпилювання рідини й селекції (відбору) частинок заданих розмірів з факела розпилення здійснюють на одному відрізку ламінарного потоку газу, який не змінює свого напряму руху, а зібрані збірником частинки розпиленої рідини утворюють в акумульованому вигляді рідину, яку відправляють на повторне розпилювання.

2. Пристрій для селективно-рециркуляційного розпилювання рідини, який містить корпус із внутрішнім каналом, розпилювальне сопло, розміщене під кутом до напряму потоку газу, з'єднане з трубкою для підведення розпилюваної рідини, який відрізняється тим, що на деякій відстані від розпилювального сопла встановлений збірник частинок розпиленої рідини, виконаний і розміщений з можливістю збирати частинки заданих розмірів з тих областей факела розпилення, які відповідають заданим розмірам частинок, причому внутрішній канал виконаний з можливістю забезпечувати ламінарний потік газу, який не змінює свого напряму руху на відрізку, який починається безпосередньо перед розпилювальним соплом і закінчується безпосередньо за збірником частинок розпиленої рідини, а сам збірник частинок розпиленої рідини сполучається з трубкою для відведення рідини на повторне розпилювання.

3. Пристрій для селективно-рециркуляційного розпилювання рідини, який містить корпус із внутрішнім каналом, розпилювальне сопло, розміщене під кутом до напряму потоку газу, з'єднане з трубкою для підведення розпилюваної рідини, який відрізняється тим, що на деякій відстані від розпилювального сопла встановлений збірник частинок розпиленої рідини, виконаний і розміщений з можливістю збирати частинки заданих розмірів з тих областей факела розпилення, які відповідають заданим розмірам частинок, причому внутрішній канал виконаний з можливістю забезпечувати ламінарний потік газу, який не змінює свого напряму руху на відрізку, який починається безпосередньо перед розпилювальним соплом і закінчується безпосередньо за збірником частинок розпиленої рідини, а сам збірник частинок розпиленої рідини сполучається через трубку для відведення рідини на повторне розпилювання з додатковим розпилювальним соплом, виконаним і розміщеним з можливістю накладання відповідних областей факелів розпилення в частині тих областей обох факелів, з яких збірником частинок розпиленої рідини збираються частинки заданих розмірів.

Текст

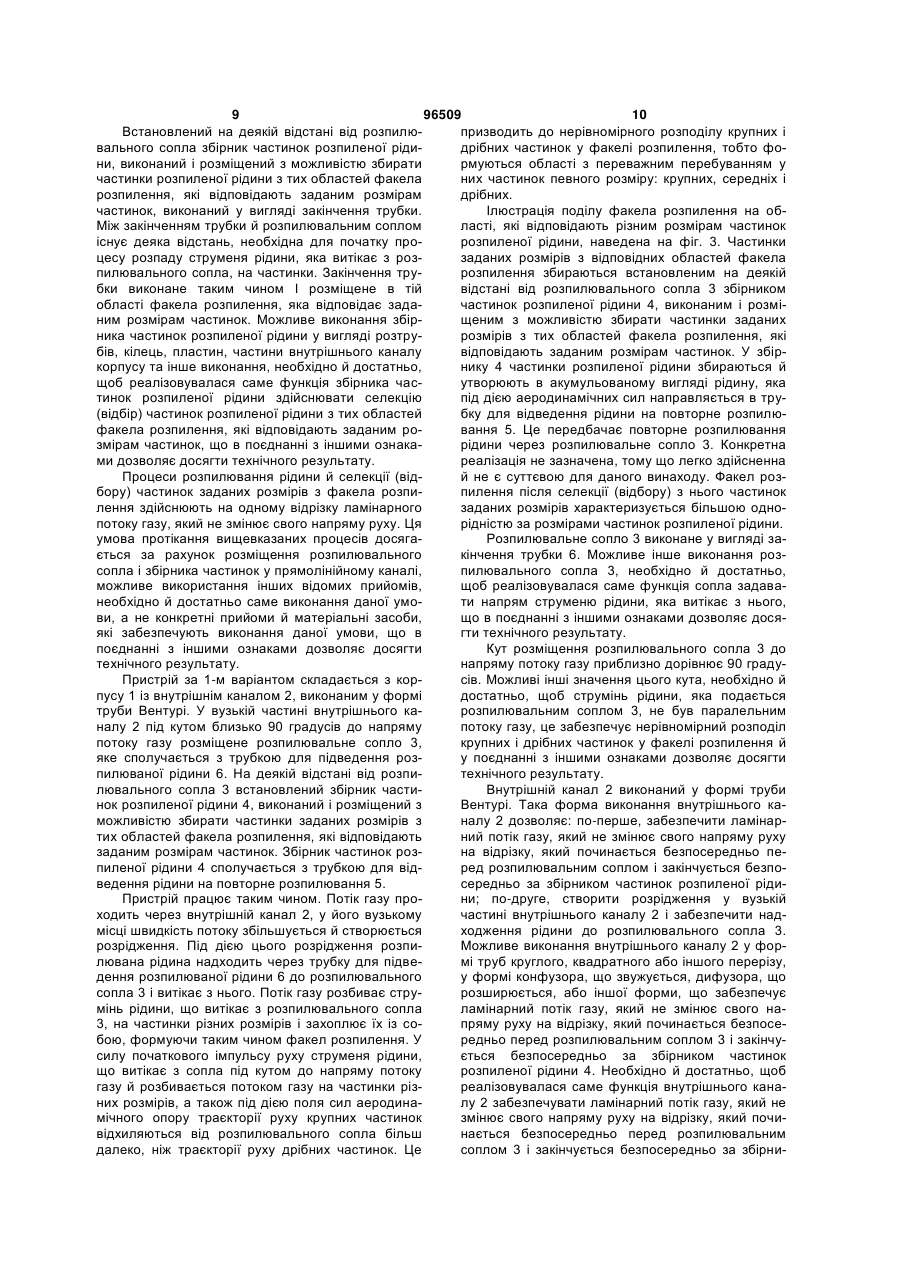

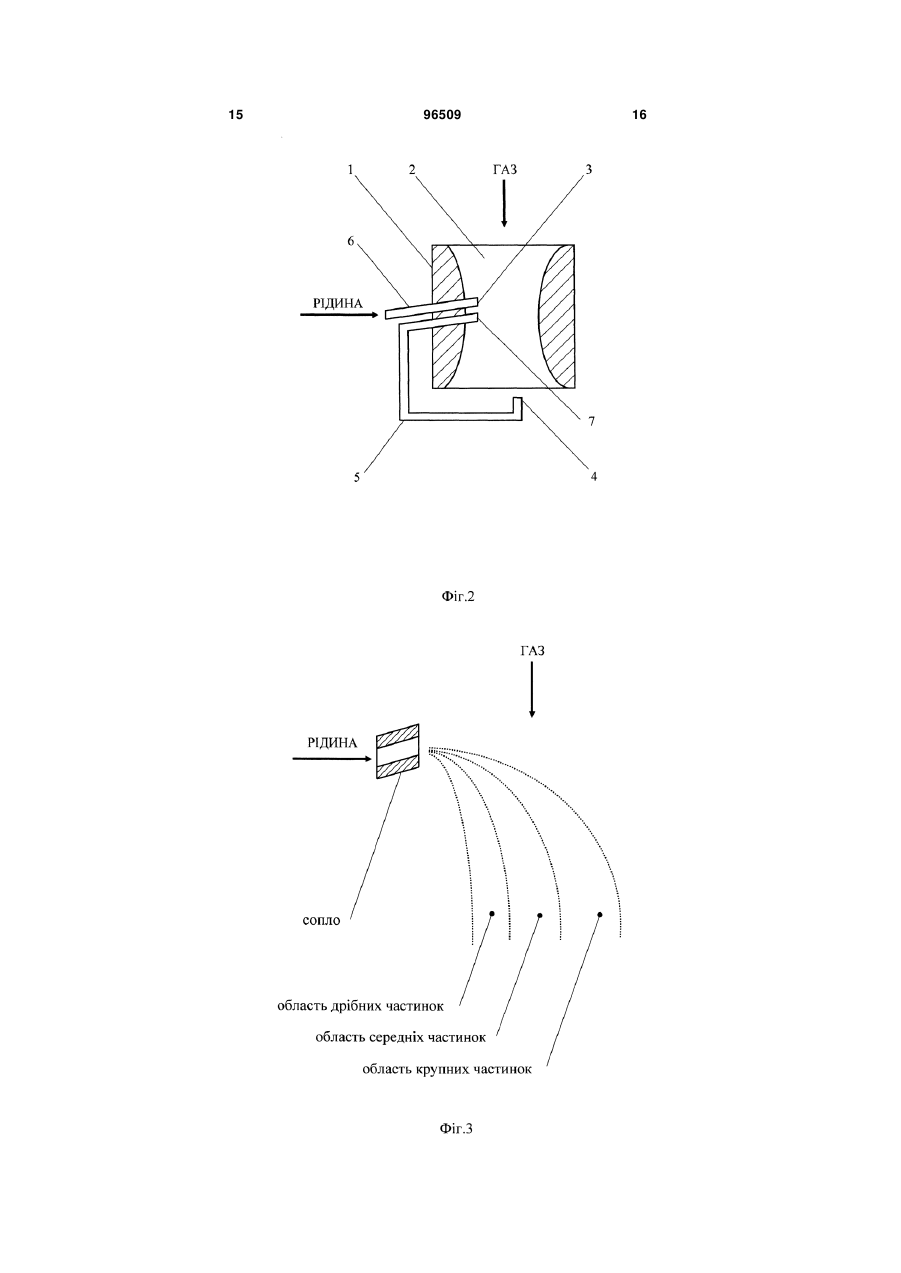

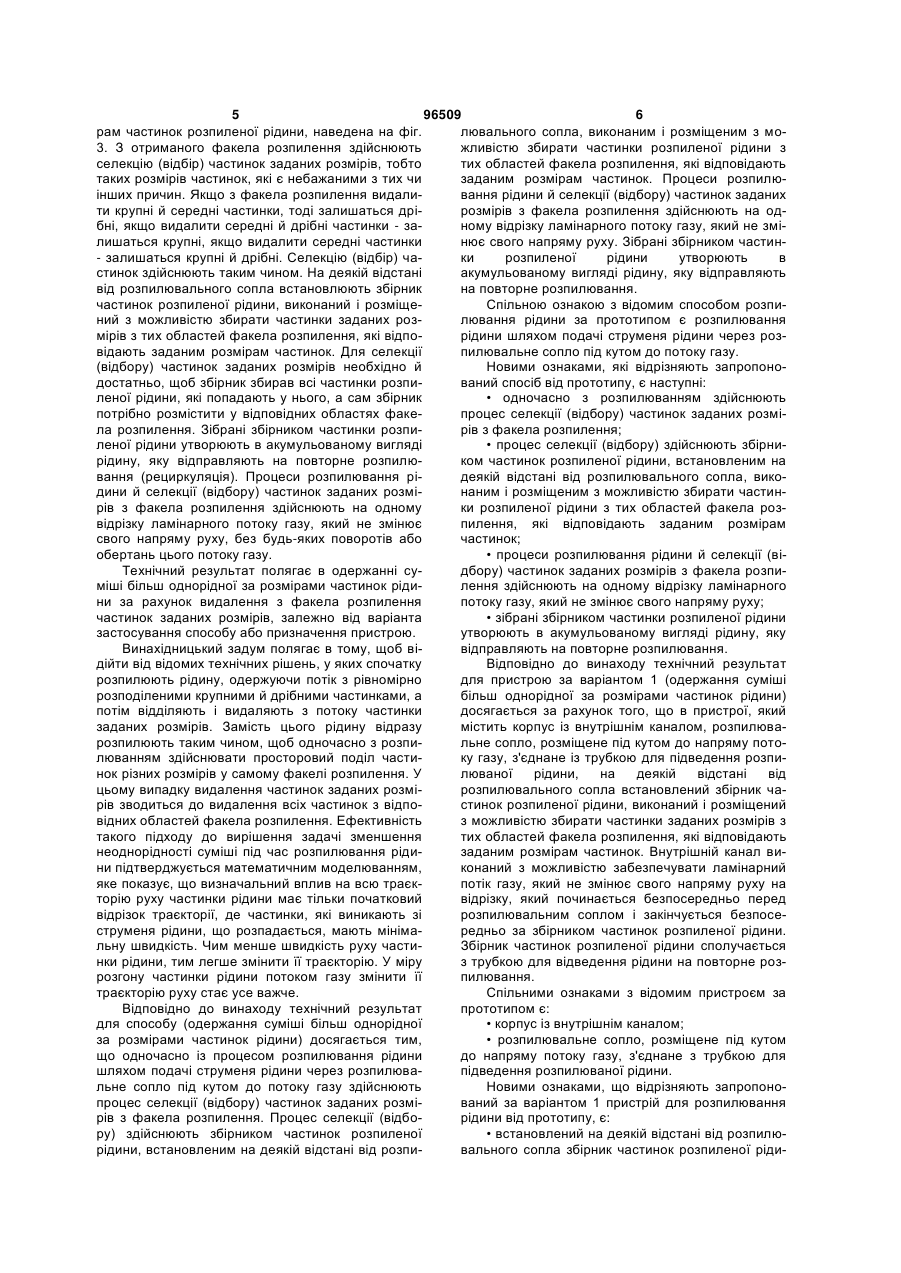

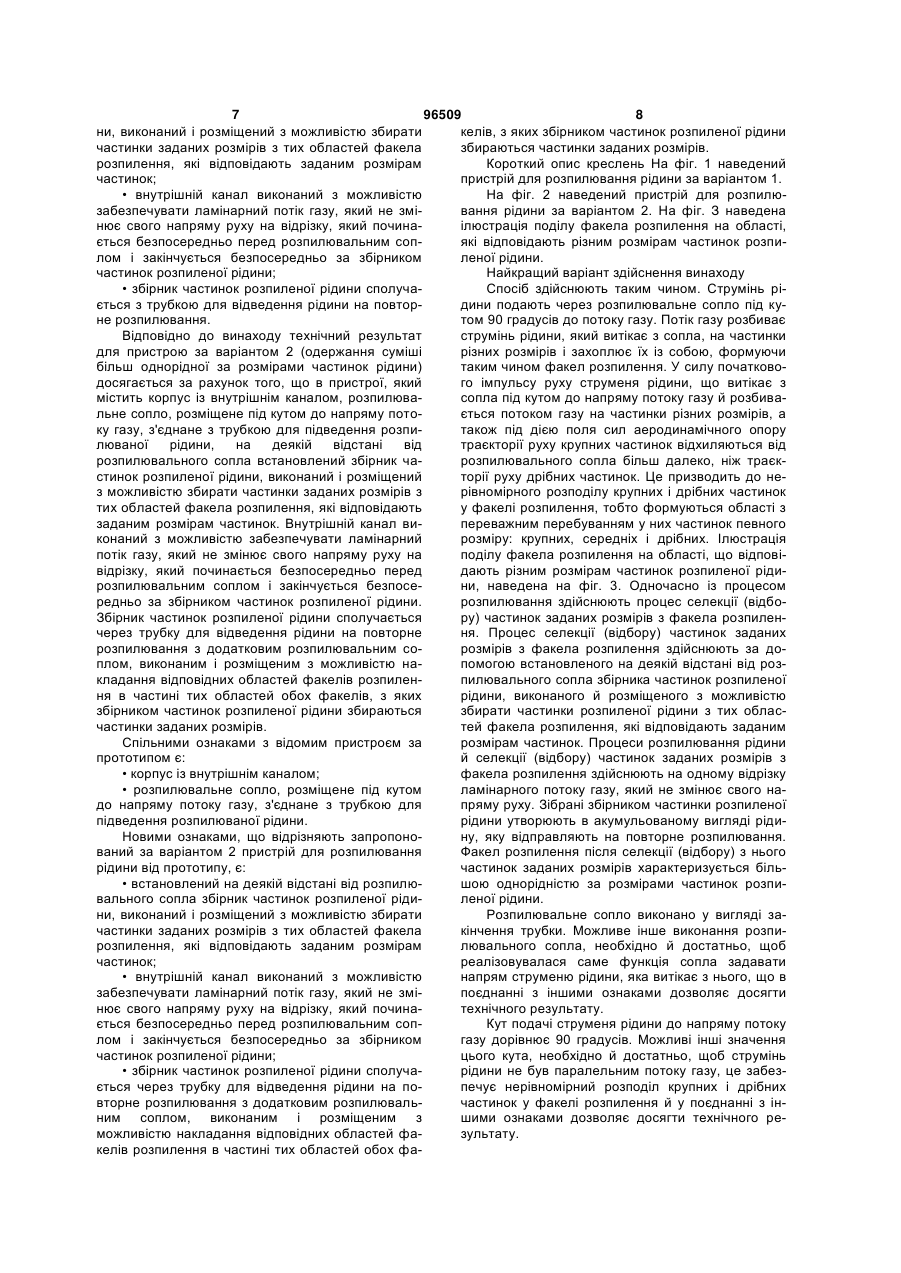

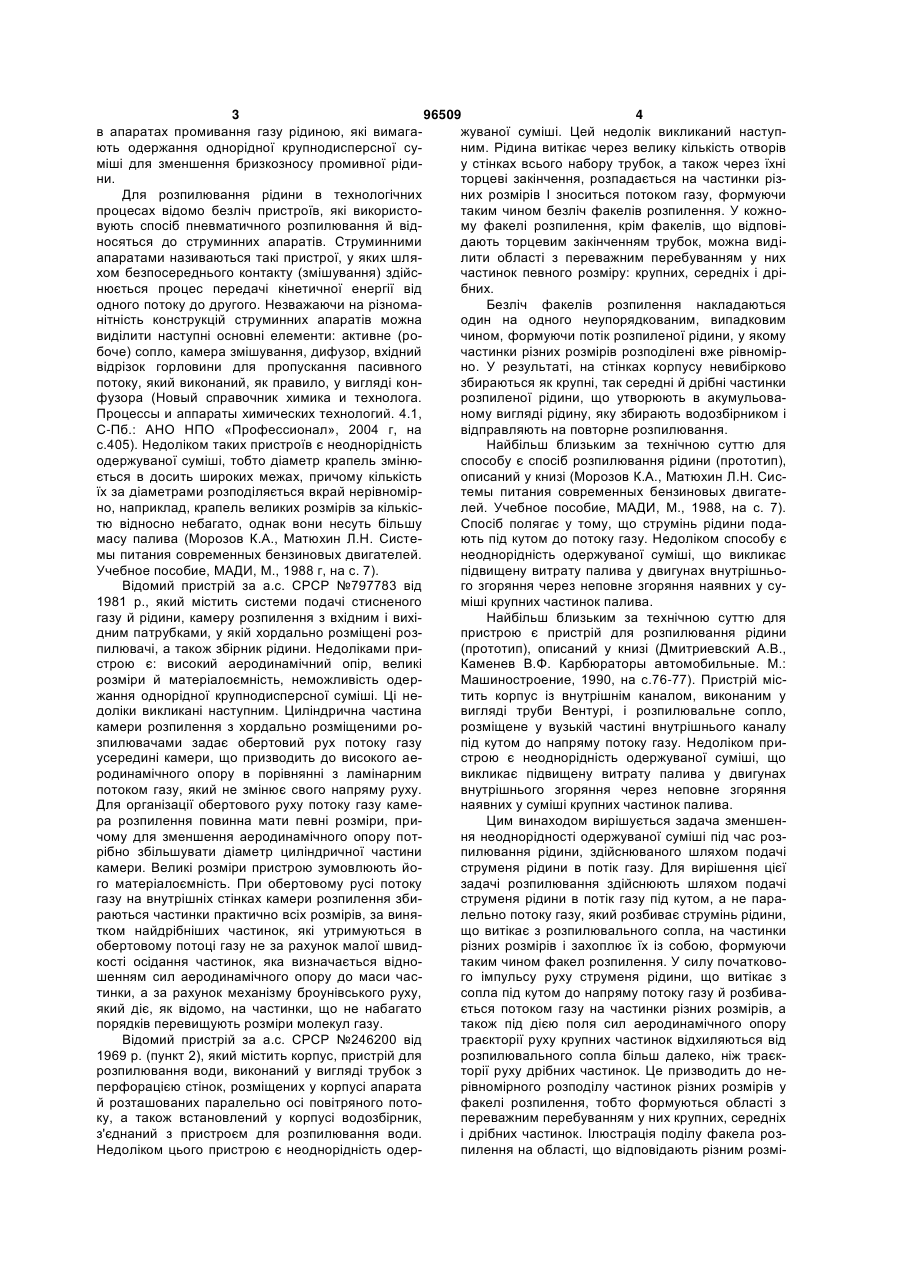

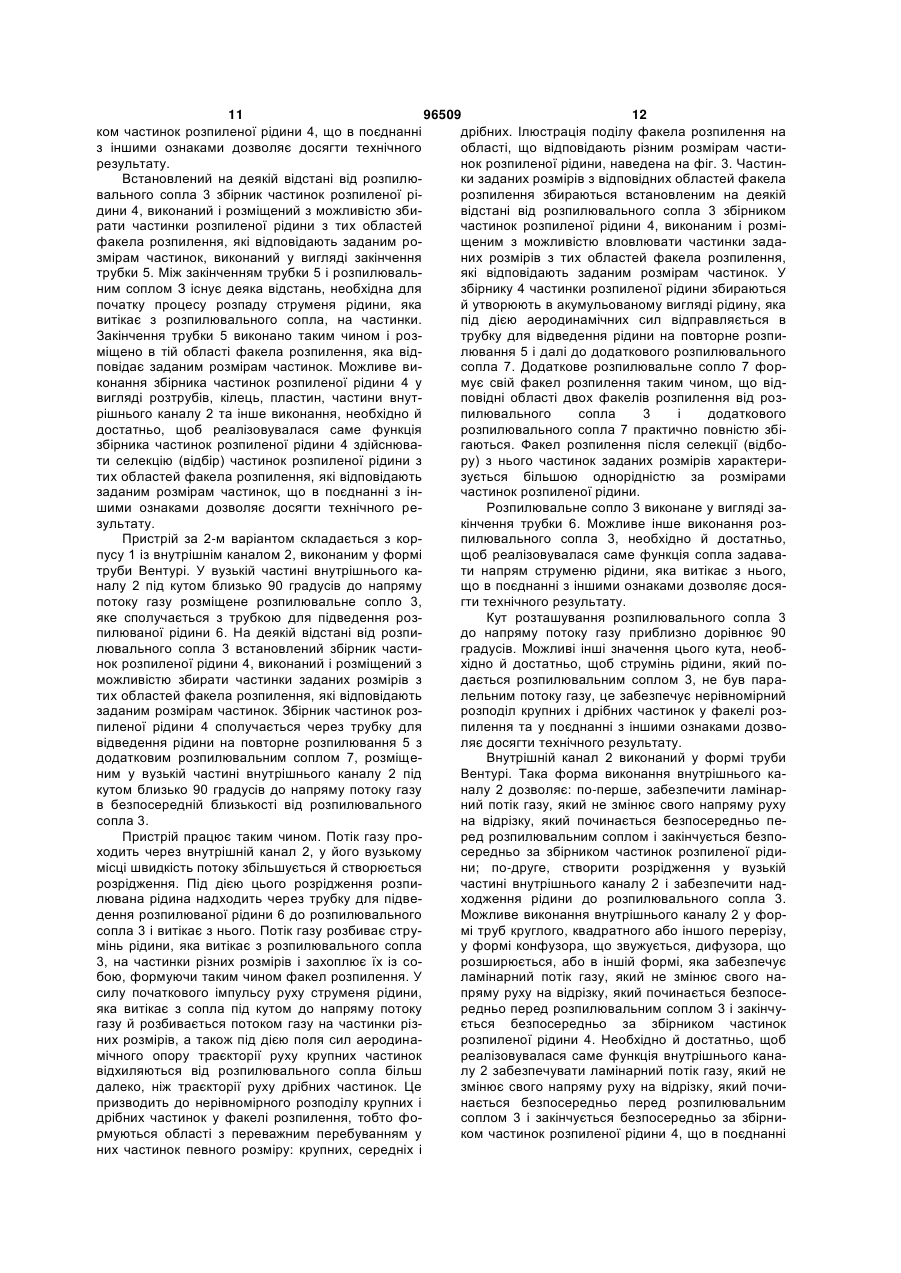

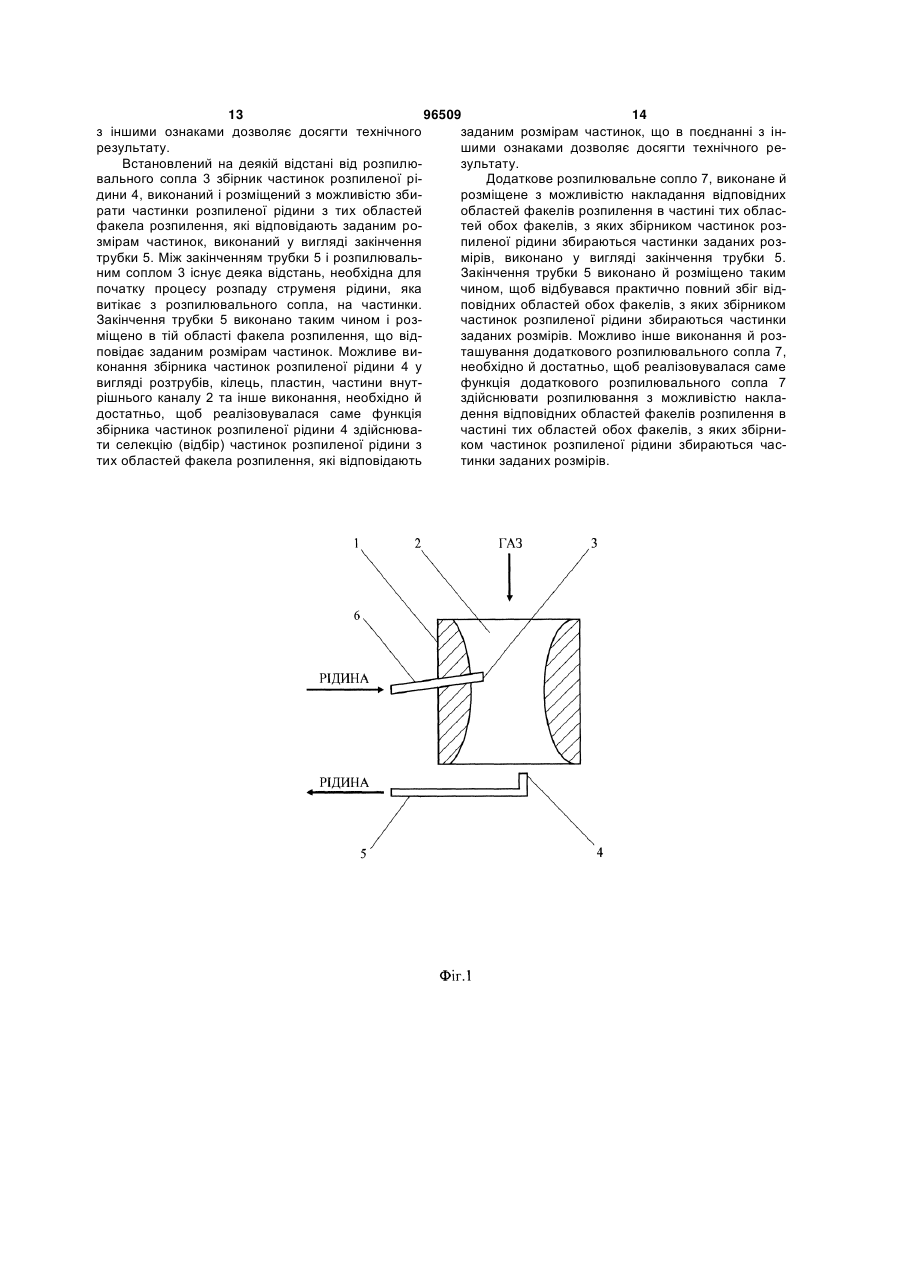

1. Спосіб селективно-рециркуляційного розпилювання рідини, який полягає в тому, що розпилювання здійснюють шляхом подачі струменя рідини через розпилювальне сопло під кутом до потоку газу, який відрізняється тим, що одночасно із процесом розпилювання здійснюють процес селекції (відбору) частинок заданих розмірів з факела розпилення, причому процес селекції (відбору) здійснюють збірником частинок розпиленої рідини, встановленим на деякій відстані від розпилювального сопла, виконаним і розміщеним з можливістю збирати частинки розпиленої рідини з тих областей факела розпилення, які відповідають заданим розмірам частинок, крім того, процеси розпилювання рідини й селекції (відбору) частинок заданих розмірів з факела розпилення здійснюють на одному відрізку ламінарного потоку газу, який не змінює свого напряму руху, а зібрані збірником частинки розпиленої рідини утворюють в акумульованому вигляді рідину, яку відправляють на повторне розпилювання. 2. Пристрій для селективно-рециркуляційного розпилювання рідини, який містить корпус із внутрішнім каналом, розпилювальне сопло, розміщене під кутом до напряму потоку газу, з'єднане з трубкою C2 2 (19) 1 3 96509 4 в апаратах промивання газу рідиною, які вимагажуваної суміші. Цей недолік викликаний наступють одержання однорідної крупнодисперсної суним. Рідина витікає через велику кількість отворів міші для зменшення бризкозносу промивної рідиу стінках всього набору трубок, а також через їхні ни. торцеві закінчення, розпадається на частинки різДля розпилювання рідини в технологічних них розмірів І зноситься потоком газу, формуючи процесах відомо безліч пристроїв, які використотаким чином безліч факелів розпилення. У кожновують спосіб пневматичного розпилювання й відму факелі розпилення, крім факелів, що відповіносяться до струминних апаратів. Струминними дають торцевим закінченням трубок, можна видіапаратами називаються такі пристрої, у яких шлялити області з переважним перебуванням у них хом безпосереднього контакту (змішування) здійсчастинок певного розміру: крупних, середніх і дрінюється процес передачі кінетичної енергії від бних. одного потоку до другого. Незважаючи на різномаБезліч факелів розпилення накладаються нітність конструкцій струминних апаратів можна один на одного неупорядкованим, випадковим виділити наступні основні елементи: активне (рочином, формуючи потік розпиленої рідини, у якому боче) сопло, камера змішування, дифузор, вхідний частинки різних розмірів розподілені вже рівномірвідрізок горловини для пропускання пасивного но. У результаті, на стінках корпусу невибірково потоку, який виконаний, як правило, у вигляді конзбираються як крупні, так середні й дрібні частинки фузора (Новый справочник химика и технолога. розпиленої рідини, що утворюють в акумульоваПроцессы и аппараты химических технологий. 4.1, ному вигляді рідину, яку збирають водозбірником і С-Пб.: АНО НПО «Профессионал», 2004 г, на відправляють на повторне розпилювання. с.405). Недоліком таких пристроїв є неоднорідність Найбільш близьким за технічною суттю для одержуваної суміші, тобто діаметр крапель змінюспособу є спосіб розпилювання рідини (прототип), ється в досить широких межах, причому кількість описаний у книзі (Морозов К.А., Матюхин Л.Н. Сисїх за діаметрами розподіляється вкрай нерівноміртемы питания современных бензиновых двигатено, наприклад, крапель великих розмірів за кількіслей. Учебное пособие, МАДИ, М., 1988, на с. 7). тю відносно небагато, однак вони несуть більшу Спосіб полягає у тому, що струмінь рідини подамасу палива (Морозов К.А., Матюхин Л.Н. Систеють під кутом до потоку газу. Недоліком способу є мы питания современных бензиновых двигателей. неоднорідність одержуваної суміші, що викликає Учебное пособие, МАДИ, М., 1988 г, на с. 7). підвищену витрату палива у двигунах внутрішньоВідомий пристрій за а.с. СРСР №797783 від го згоряння через неповне згоряння наявних у су1981 р., який містить системи подачі стисненого міші крупних частинок палива. газу й рідини, камеру розпилення з вхідним і вихіНайбільш близьким за технічною суттю для дним патрубками, у якій хордально розміщені розпристрою є пристрій для розпилювання рідини пилювачі, а також збірник рідини. Недоліками при(прототип), описаний у книзі (Дмитриевский А.В., строю є: високий аеродинамічний опір, великі Каменев В.Φ. Карбюраторы автомобильные. М.: розміри й матеріалоємність, неможливість одерМашиностроение, 1990, на с.76-77). Пристрій місжання однорідної крупнодисперсної суміші. Ці нетить корпус із внутрішнім каналом, виконаним у доліки викликані наступним. Циліндрична частина вигляді труби Вентурі, і розпилювальне сопло, камери розпилення з хордально розміщеними ророзміщене у вузькій частині внутрішнього каналу зпилювачами задає обертовий рух потоку газу під кутом до напряму потоку газу. Недоліком приусередині камери, що призводить до високого аестрою є неоднорідність одержуваної суміші, що родинамічного опору в порівнянні з ламінарним викликає підвищену витрату палива у двигунах потоком газу, який не змінює свого напряму руху. внутрішнього згоряння через неповне згоряння Для організації обертового руху потоку газу каменаявних у суміші крупних частинок палива. ра розпилення повинна мати певні розміри, приЦим винаходом вирішується задача зменшенчому для зменшення аеродинамічного опору потня неоднорідності одержуваної суміші під час розрібно збільшувати діаметр циліндричної частини пилювання рідини, здійснюваного шляхом подачі камери. Великі розміри пристрою зумовлюють йоструменя рідини в потік газу. Для вирішення цієї го матеріалоємність. При обертовому русі потоку задачі розпилювання здійснюють шляхом подачі газу на внутрішніх стінках камери розпилення збиструменя рідини в потік газу під кутом, а не парараються частинки практично всіх розмірів, за винялельно потоку газу, який розбиває струмінь рідини, тком найдрібніших частинок, які утримуються в що витікає з розпилювального сопла, на частинки обертовому потоці газу не за рахунок малої швидрізних розмірів і захоплює їх із собою, формуючи кості осідання частинок, яка визначається віднотаким чином факел розпилення. У силу початковошенням сил аеродинамічного опору до маси часго імпульсу руху струменя рідини, що витікає з тинки, а за рахунок механізму броунівського руху, сопла під кутом до напряму потоку газу й розбиваякий діє, як відомо, на частинки, що не набагато ється потоком газу на частинки різних розмірів, а порядків перевищують розміри молекул газу. також під дією поля сил аеродинамічного опору Відомий пристрій за а.с. СРСР №246200 від траєкторії руху крупних частинок відхиляються від 1969 р. (пункт 2), який містить корпус, пристрій для розпилювального сопла більш далеко, ніж траєкрозпилювання води, виконаний у вигляді трубок з торії руху дрібних частинок. Це призводить до неперфорацією стінок, розміщених у корпусі апарата рівномірного розподілу частинок різних розмірів у й розташованих паралельно осі повітряного потофакелі розпилення, тобто формуються області з ку, а також встановлений у корпусі водозбірник, переважним перебуванням у них крупних, середніх з'єднаний з пристроєм для розпилювання води. і дрібних частинок. Ілюстрація поділу факела розНедоліком цього пристрою є неоднорідність одерпилення на області, що відповідають різним розмі 5 96509 6 рам частинок розпиленої рідини, наведена на фіг. лювального сопла, виконаним і розміщеним з мо3. З отриманого факела розпилення здійснюють жливістю збирати частинки розпиленої рідини з селекцію (відбір) частинок заданих розмірів, тобто тих областей факела розпилення, які відповідають таких розмірів частинок, які є небажаними з тих чи заданим розмірам частинок. Процеси розпилюінших причин. Якщо з факела розпилення видаливання рідини й селекції (відбору) частинок заданих ти крупні й середні частинки, тоді залишаться дрірозмірів з факела розпилення здійснюють на одбні, якщо видалити середні й дрібні частинки - заному відрізку ламінарного потоку газу, який не змілишаться крупні, якщо видалити середні частинки нює свого напряму руху. Зібрані збірником частин- залишаться крупні й дрібні. Селекцію (відбір) чаки розпиленої рідини утворюють в стинок здійснюють таким чином. На деякій відстані акумульованому вигляді рідину, яку відправляють від розпилювального сопла встановлюють збірник на повторне розпилювання. частинок розпиленої рідини, виконаний і розміщеСпільною ознакою з відомим способом розпиний з можливістю збирати частинки заданих розлювання рідини за прототипом є розпилювання мірів з тих областей факела розпилення, які відпорідини шляхом подачі струменя рідини через розвідають заданим розмірам частинок. Для селекції пилювальне сопло під кутом до потоку газу. (відбору) частинок заданих розмірів необхідно й Новими ознаками, які відрізняють запропонодостатньо, щоб збірник збирав всі частинки розпиваний спосіб від прототипу, є наступні: леної рідини, які попадають у нього, а сам збірник • одночасно з розпилюванням здійснюють потрібно розмістити у відповідних областях факепроцес селекції (відбору) частинок заданих розміла розпилення. Зібрані збірником частинки розпирів з факела розпилення; леної рідини утворюють в акумульованому вигляді • процес селекції (відбору) здійснюють збірнирідину, яку відправляють на повторне розпилюком частинок розпиленої рідини, встановленим на вання (рециркуляція). Процеси розпилювання рідеякій відстані від розпилювального сопла, викодини й селекції (відбору) частинок заданих розмінаним і розміщеним з можливістю збирати частинрів з факела розпилення здійснюють на одному ки розпиленої рідини з тих областей факела розвідрізку ламінарного потоку газу, який не змінює пилення, які відповідають заданим розмірам свого напряму руху, без будь-яких поворотів або частинок; обертань цього потоку газу. • процеси розпилювання рідини й селекції (віТехнічний результат полягає в одержанні судбору) частинок заданих розмірів з факела розпиміші більш однорідної за розмірами частинок рідилення здійснюють на одному відрізку ламінарного ни за рахунок видалення з факела розпилення потоку газу, який не змінює свого напряму руху; частинок заданих розмірів, залежно від варіанта • зібрані збірником частинки розпиленої рідини застосування способу або призначення пристрою. утворюють в акумульованому вигляді рідину, яку Винахідницький задум полягає в тому, щоб вівідправляють на повторне розпилювання. дійти від відомих технічних рішень, у яких спочатку Відповідно до винаходу технічний результат розпилюють рідину, одержуючи потік з рівномірно для пристрою за варіантом 1 (одержання суміші розподіленими крупними й дрібними частинками, а більш однорідної за розмірами частинок рідини) потім відділяють і видаляють з потоку частинки досягається за рахунок того, що в пристрої, який заданих розмірів. Замість цього рідину відразу містить корпус із внутрішнім каналом, розпилюварозпилюють таким чином, щоб одночасно з розпильне сопло, розміщене під кутом до напряму потолюванням здійснювати просторовий поділ частику газу, з'єднане із трубкою для підведення розпинок різних розмірів у самому факелі розпилення. У люваної рідини, на деякій відстані від цьому випадку видалення частинок заданих розмірозпилювального сопла встановлений збірник чарів зводиться до видалення всіх частинок з відпостинок розпиленої рідини, виконаний і розміщений відних областей факела розпилення. Ефективність з можливістю збирати частинки заданих розмірів з такого підходу до вирішення задачі зменшення тих областей факела розпилення, які відповідають неоднорідності суміші під час розпилювання рідизаданим розмірам частинок. Внутрішній канал вини підтверджується математичним моделюванням, конаний з можливістю забезпечувати ламінарний яке показує, що визначальний вплив на всю траєкпотік газу, який не змінює свого напряму руху на торію руху частинки рідини має тільки початковий відрізку, який починається безпосередньо перед відрізок траєкторії, де частинки, які виникають зі розпилювальним соплом і закінчується безпосеструменя рідини, що розпадається, мають мінімаредньо за збірником частинок розпиленої рідини. льну швидкість. Чим менше швидкість руху частиЗбірник частинок розпиленої рідини сполучається нки рідини, тим легше змінити її траєкторію. У міру з трубкою для відведення рідини на повторне розрозгону частинки рідини потоком газу змінити її пилювання. траєкторію руху стає усе важче. Спільними ознаками з відомим пристроєм за Відповідно до винаходу технічний результат прототипом є: для способу (одержання суміші більш однорідної • корпус із внутрішнім каналом; за розмірами частинок рідини) досягається тим, • розпилювальне сопло, розміщене під кутом що одночасно із процесом розпилювання рідини до напряму потоку газу, з'єднане з трубкою для шляхом подачі струменя рідини через розпилювапідведення розпилюваної рідини. льне сопло під кутом до потоку газу здійснюють Новими ознаками, що відрізняють запропонопроцес селекції (відбору) частинок заданих розміваний за варіантом 1 пристрій для розпилювання рів з факела розпилення. Процес селекції (відборідини від прототипу, є: ру) здійснюють збірником частинок розпиленої • встановлений на деякій відстані від розпилюрідини, встановленим на деякій відстані від розпивального сопла збірник частинок розпиленої ріди 7 96509 8 ни, виконаний і розміщений з можливістю збирати келів, з яких збірником частинок розпиленої рідини частинки заданих розмірів з тих областей факела збираються частинки заданих розмірів. розпилення, які відповідають заданим розмірам Короткий опис креслень На фіг. 1 наведений частинок; пристрій для розпилювання рідини за варіантом 1. • внутрішній канал виконаний з можливістю На фіг. 2 наведений пристрій для розпилюзабезпечувати ламінарний потік газу, який не змівання рідини за варіантом 2. На фіг. З наведена нює свого напряму руху на відрізку, який починаілюстрація поділу факела розпилення на області, ється безпосередньо перед розпилювальним сопякі відповідають різним розмірам частинок розпилом і закінчується безпосередньо за збірником леної рідини. частинок розпиленої рідини; Найкращий варіант здійснення винаходу • збірник частинок розпиленої рідини сполучаСпосіб здійснюють таким чином. Струмінь ріється з трубкою для відведення рідини на повтордини подають через розпилювальне сопло під куне розпилювання. том 90 градусів до потоку газу. Потік газу розбиває Відповідно до винаходу технічний результат струмінь рідини, який витікає з сопла, на частинки для пристрою за варіантом 2 (одержання суміші різних розмірів і захоплює їх із собою, формуючи більш однорідної за розмірами частинок рідини) таким чином факел розпилення. У силу початководосягається за рахунок того, що в пристрої, який го імпульсу руху струменя рідини, що витікає з містить корпус із внутрішнім каналом, розпилювасопла під кутом до напряму потоку газу й розбивальне сопло, розміщене під кутом до напряму потоється потоком газу на частинки різних розмірів, а ку газу, з'єднане з трубкою для підведення розпитакож під дією поля сил аеродинамічного опору люваної рідини, на деякій відстані від траєкторії руху крупних частинок відхиляються від розпилювального сопла встановлений збірник чарозпилювального сопла більш далеко, ніж траєкстинок розпиленої рідини, виконаний і розміщений торії руху дрібних частинок. Це призводить до нез можливістю збирати частинки заданих розмірів з рівномірного розподілу крупних і дрібних частинок тих областей факела розпилення, які відповідають у факелі розпилення, тобто формуються області з заданим розмірам частинок. Внутрішній канал випереважним перебуванням у них частинок певного конаний з можливістю забезпечувати ламінарний розміру: крупних, середніх і дрібних. Ілюстрація потік газу, який не змінює свого напряму руху на поділу факела розпилення на області, що відповівідрізку, який починається безпосередньо перед дають різним розмірам частинок розпиленої рідирозпилювальним соплом і закінчується безпосени, наведена на фіг. 3. Одночасно із процесом редньо за збірником частинок розпиленої рідини. розпилювання здійснюють процес селекції (відбоЗбірник частинок розпиленої рідини сполучається ру) частинок заданих розмірів з факела розпиленчерез трубку для відведення рідини на повторне ня. Процес селекції (відбору) частинок заданих розпилювання з додатковим розпилювальним сорозмірів з факела розпилення здійснюють за доплом, виконаним і розміщеним з можливістю напомогою встановленого на деякій відстані від розкладання відповідних областей факелів розпиленпилювального сопла збірника частинок розпиленої ня в частині тих областей обох факелів, з яких рідини, виконаного й розміщеного з можливістю збірником частинок розпиленої рідини збираються збирати частинки розпиленої рідини з тих обласчастинки заданих розмірів. тей факела розпилення, які відповідають заданим Спільними ознаками з відомим пристроєм за розмірам частинок. Процеси розпилювання рідини прототипом є: й селекції (відбору) частинок заданих розмірів з • корпус із внутрішнім каналом; факела розпилення здійснюють на одному відрізку • розпилювальне сопло, розміщене під кутом ламінарного потоку газу, який не змінює свого надо напряму потоку газу, з'єднане з трубкою для пряму руху. Зібрані збірником частинки розпиленої підведення розпилюваної рідини. рідини утворюють в акумульованому вигляді рідиНовими ознаками, що відрізняють запропонону, яку відправляють на повторне розпилювання. ваний за варіантом 2 пристрій для розпилювання Факел розпилення після селекції (відбору) з нього рідини від прототипу, є: частинок заданих розмірів характеризується біль• встановлений на деякій відстані від розпилюшою однорідністю за розмірами частинок розпивального сопла збірник частинок розпиленої рідиленої рідини. ни, виконаний і розміщений з можливістю збирати Розпилювальне сопло виконано у вигляді зачастинки заданих розмірів з тих областей факела кінчення трубки. Можливе інше виконання розпирозпилення, які відповідають заданим розмірам лювального сопла, необхідно й достатньо, щоб частинок; реалізовувалася саме функція сопла задавати • внутрішній канал виконаний з можливістю напрям струменю рідини, яка витікає з нього, що в забезпечувати ламінарний потік газу, який не зміпоєднанні з іншими ознаками дозволяє досягти нює свого напряму руху на відрізку, який починатехнічного результату. ється безпосередньо перед розпилювальним сопКут подачі струменя рідини до напряму потоку лом і закінчується безпосередньо за збірником газу дорівнює 90 градусів. Можливі інші значення частинок розпиленої рідини; цього кута, необхідно й достатньо, щоб струмінь • збірник частинок розпиленої рідини сполучарідини не був паралельним потоку газу, це забезється через трубку для відведення рідини на попечує нерівномірний розподіл крупних і дрібних вторне розпилювання з додатковим розпилювальчастинок у факелі розпилення й у поєднанні з інним соплом, виконаним і розміщеним з шими ознаками дозволяє досягти технічного реможливістю накладання відповідних областей фазультату. келів розпилення в частині тих областей обох фа 9 96509 10 Встановлений на деякій відстані від розпилюпризводить до нерівномірного розподілу крупних і вального сопла збірник частинок розпиленої рідидрібних частинок у факелі розпилення, тобто фони, виконаний і розміщений з можливістю збирати рмуються області з переважним перебуванням у частинки розпиленої рідини з тих областей факела них частинок певного розміру: крупних, середніх і розпилення, які відповідають заданим розмірам дрібних. частинок, виконаний у вигляді закінчення трубки. Ілюстрація поділу факела розпилення на обМіж закінченням трубки й розпилювальним соплом ласті, які відповідають різним розмірам частинок існує деяка відстань, необхідна для початку пророзпиленої рідини, наведена на фіг. 3. Частинки цесу розпаду струменя рідини, яка витікає з роззаданих розмірів з відповідних областей факела пилювального сопла, на частинки. Закінчення трурозпилення збираються встановленим на деякій бки виконане таким чином І розміщене в тій відстані від розпилювального сопла 3 збірником області факела розпилення, яка відповідає задачастинок розпиленої рідини 4, виконаним і розміним розмірам частинок. Можливе виконання збірщеним з можливістю збирати частинки заданих ника частинок розпиленої рідини у вигляді розтрурозмірів з тих областей факела розпилення, які бів, кілець, пластин, частини внутрішнього каналу відповідають заданим розмірам частинок. У збіркорпусу та інше виконання, необхідно й достатньо, нику 4 частинки розпиленої рідини збираються й щоб реалізовувалася саме функція збірника часутворюють в акумульованому вигляді рідину, яка тинок розпиленої рідини здійснювати селекцію під дією аеродинамічних сил направляється в тру(відбір) частинок розпиленої рідини з тих областей бку для відведення рідини на повторне розпилюфакела розпилення, які відповідають заданим ровання 5. Це передбачає повторне розпилювання змірам частинок, що в поєднанні з іншими ознакарідини через розпилювальне сопло 3. Конкретна ми дозволяє досягти технічного результату. реалізація не зазначена, тому що легко здійсненна Процеси розпилювання рідини й селекції (відй не є суттєвою для даного винаходу. Факел розбору) частинок заданих розмірів з факела розпипилення після селекції (відбору) з нього частинок лення здійснюють на одному відрізку ламінарного заданих розмірів характеризується більшою однопотоку газу, який не змінює свого напряму руху. Ця рідністю за розмірами частинок розпиленої рідини. умова протікання вищевказаних процесів досягаРозпилювальне сопло 3 виконане у вигляді зається за рахунок розміщення розпилювального кінчення трубки 6. Можливе інше виконання розсопла і збірника частинок у прямолінійному каналі, пилювального сопла 3, необхідно й достатньо, можливе використання інших відомих прийомів, щоб реалізовувалася саме функція сопла задаванеобхідно й достатньо саме виконання даної умоти напрям струменю рідини, яка витікає з нього, ви, а не конкретні прийоми й матеріальні засоби, що в поєднанні з іншими ознаками дозволяє досяякі забезпечують виконання даної умови, що в гти технічного результату. поєднанні з іншими ознаками дозволяє досягти Кут розміщення розпилювального сопла 3 до технічного результату. напряму потоку газу приблизно дорівнює 90 градуПристрій за 1-м варіантом складається з корсів. Можливі інші значення цього кута, необхідно й пусу 1 із внутрішнім каналом 2, виконаним у формі достатньо, щоб струмінь рідини, яка подається труби Вентурі. У вузькій частині внутрішнього карозпилювальним соплом 3, не був паралельним налу 2 під кутом близько 90 градусів до напряму потоку газу, це забезпечує нерівномірний розподіл потоку газу розміщене розпилювальне сопло 3, крупних і дрібних частинок у факелі розпилення й яке сполучається з трубкою для підведення розу поєднанні з іншими ознаками дозволяє досягти пилюваної рідини 6. На деякій відстані від розпитехнічного результату. лювального сопла 3 встановлений збірник частиВнутрішній канал 2 виконаний у формі труби нок розпиленої рідини 4, виконаний і розміщений з Вентурі. Така форма виконання внутрішнього каможливістю збирати частинки заданих розмірів з налу 2 дозволяє: по-перше, забезпечити ламінартих областей факела розпилення, які відповідають ний потік газу, який не змінює свого напряму руху заданим розмірам частинок. Збірник частинок розна відрізку, який починається безпосередньо пепиленої рідини 4 сполучається з трубкою для відред розпилювальним соплом і закінчується безповедення рідини на повторне розпилювання 5. середньо за збірником частинок розпиленої рідиПристрій працює таким чином. Потік газу прони; по-друге, створити розрідження у вузькій ходить через внутрішній канал 2, у його вузькому частині внутрішнього каналу 2 і забезпечити надмісці швидкість потоку збільшується й створюється ходження рідини до розпилювального сопла 3. розрідження. Під дією цього розрідження розпиМожливе виконання внутрішнього каналу 2 у форлювана рідина надходить через трубку для підвемі труб круглого, квадратного або іншого перерізу, дення розпилюваної рідини 6 до розпилювального у формі конфузора, що звужується, дифузора, що сопла 3 і витікає з нього. Потік газу розбиває струрозширюється, або іншої форми, що забезпечує мінь рідини, що витікає з розпилювального сопла ламінарний потік газу, який не змінює свого на3, на частинки різних розмірів і захоплює їх із сопряму руху на відрізку, який починається безпосебою, формуючи таким чином факел розпилення. У редньо перед розпилювальним соплом 3 і закінчусилу початкового імпульсу руху струменя рідини, ється безпосередньо за збірником частинок що витікає з сопла під кутом до напряму потоку розпиленої рідини 4. Необхідно й достатньо, щоб газу й розбивається потоком газу на частинки різреалізовувалася саме функція внутрішнього кананих розмірів, а також під дією поля сил аеродиналу 2 забезпечувати ламінарний потік газу, який не мічного опору траєкторії руху крупних частинок змінює свого напряму руху на відрізку, який почивідхиляються від розпилювального сопла більш нається безпосередньо перед розпилювальним далеко, ніж траєкторії руху дрібних частинок. Це соплом 3 і закінчується безпосередньо за збірни 11 96509 12 ком частинок розпиленої рідини 4, що в поєднанні дрібних. Ілюстрація поділу факела розпилення на з іншими ознаками дозволяє досягти технічного області, що відповідають різним розмірам частирезультату. нок розпиленої рідини, наведена на фіг. 3. ЧастинВстановлений на деякій відстані від розпилюки заданих розмірів з відповідних областей факела вального сопла 3 збірник частинок розпиленої рірозпилення збираються встановленим на деякій дини 4, виконаний і розміщений з можливістю збивідстані від розпилювального сопла 3 збірником рати частинки розпиленої рідини з тих областей частинок розпиленої рідини 4, виконаним і розміфакела розпилення, які відповідають заданим рощеним з можливістю вловлювати частинки задазмірам частинок, виконаний у вигляді закінчення них розмірів з тих областей факела розпилення, трубки 5. Між закінченням трубки 5 і розпилювальякі відповідають заданим розмірам частинок. У ним соплом З існує деяка відстань, необхідна для збірнику 4 частинки розпиленої рідини збираються початку процесу розпаду струменя рідини, яка й утворюють в акумульованому вигляді рідину, яка витікає з розпилювального сопла, на частинки. під дією аеродинамічних сил відправляється в Закінчення трубки 5 виконано таким чином і розтрубку для відведення рідини на повторне розпиміщено в тій області факела розпилення, яка відлювання 5 і далі до додаткового розпилювального повідає заданим розмірам частинок. Можливе висопла 7. Додаткове розпилювальне сопло 7 форконання збірника частинок розпиленої рідини 4 у мує свій факел розпилення таким чином, що відвигляді розтрубів, кілець, пластин, частини внутповідні області двох факелів розпилення від розрішнього каналу 2 та інше виконання, необхідно й пилювального сопла 3 і додаткового достатньо, щоб реалізовувалася саме функція розпилювального сопла 7 практично повністю збізбірника частинок розпиленої рідини 4 здійснювагаються. Факел розпилення після селекції (відботи селекцію (відбір) частинок розпиленої рідини з ру) з нього частинок заданих розмірів характеритих областей факела розпилення, які відповідають зується більшою однорідністю за розмірами заданим розмірам частинок, що в поєднанні з інчастинок розпиленої рідини. шими ознаками дозволяє досягти технічного реРозпилювальне сопло 3 виконане у вигляді зазультату. кінчення трубки 6. Можливе інше виконання розПристрій за 2-м варіантом складається з корпилювального сопла 3, необхідно й достатньо, пусу 1 із внутрішнім каналом 2, виконаним у формі щоб реалізовувалася саме функція сопла задаватруби Вентурі. У вузькій частині внутрішнього кати напрям струменю рідини, яка витікає з нього, налу 2 під кутом близько 90 градусів до напряму що в поєднанні з іншими ознаками дозволяє досяпотоку газу розміщене розпилювальне сопло 3, гти технічного результату. яке сполучається з трубкою для підведення розКут розташування розпилювального сопла 3 пилюваної рідини 6. На деякій відстані від розпидо напряму потоку газу приблизно дорівнює 90 лювального сопла 3 встановлений збірник частиградусів. Можливі інші значення цього кута, необнок розпиленої рідини 4, виконаний і розміщений з хідно й достатньо, щоб струмінь рідини, який поможливістю збирати частинки заданих розмірів з дається розпилювальним соплом 3, не був паратих областей факела розпилення, які відповідають лельним потоку газу, це забезпечує нерівномірний заданим розмірам частинок. Збірник частинок розрозподіл крупних і дрібних частинок у факелі розпиленої рідини 4 сполучається через трубку для пилення та у поєднанні з іншими ознаками дозвовідведення рідини на повторне розпилювання 5 з ляє досягти технічного результату. додатковим розпилювальним соплом 7, розміщеВнутрішній канал 2 виконаний у формі труби ним у вузькій частині внутрішнього каналу 2 під Вентурі. Така форма виконання внутрішнього какутом близько 90 градусів до напряму потоку газу налу 2 дозволяє: по-перше, забезпечити ламінарв безпосередній близькості від розпилювального ний потік газу, який не змінює свого напряму руху сопла 3. на відрізку, який починається безпосередньо пеПристрій працює таким чином. Потік газу проред розпилювальним соплом і закінчується безпоходить через внутрішній канал 2, у його вузькому середньо за збірником частинок розпиленої рідимісці швидкість потоку збільшується й створюється ни; по-друге, створити розрідження у вузькій розрідження. Під дією цього розрідження розпичастині внутрішнього каналу 2 і забезпечити надлювана рідина надходить через трубку для підвеходження рідини до розпилювального сопла 3. дення розпилюваної рідини 6 до розпилювального Можливе виконання внутрішнього каналу 2 у форсопла 3 і витікає з нього. Потік газу розбиває струмі труб круглого, квадратного або іншого перерізу, мінь рідини, яка витікає з розпилювального сопла у формі конфузора, що звужується, дифузора, що 3, на частинки різних розмірів і захоплює їх із сорозширюється, або в іншій формі, яка забезпечує бою, формуючи таким чином факел розпилення. У ламінарний потік газу, який не змінює свого насилу початкового імпульсу руху струменя рідини, пряму руху на відрізку, який починається безпосеяка витікає з сопла під кутом до напряму потоку редньо перед розпилювальним соплом 3 і закінчугазу й розбивається потоком газу на частинки різється безпосередньо за збірником частинок них розмірів, а також під дією поля сил аеродинарозпиленої рідини 4. Необхідно й достатньо, щоб мічного опору траєкторії руху крупних частинок реалізовувалася саме функція внутрішнього канавідхиляються від розпилювального сопла більш лу 2 забезпечувати ламінарний потік газу, який не далеко, ніж траєкторії руху дрібних частинок. Це змінює свого напряму руху на відрізку, який почипризводить до нерівномірного розподілу крупних і нається безпосередньо перед розпилювальним дрібних частинок у факелі розпилення, тобто фосоплом 3 і закінчується безпосередньо за збірнирмуються області з переважним перебуванням у ком частинок розпиленої рідини 4, що в поєднанні них частинок певного розміру: крупних, середніх і 13 96509 14 з іншими ознаками дозволяє досягти технічного заданим розмірам частинок, що в поєднанні з інрезультату. шими ознаками дозволяє досягти технічного реВстановлений на деякій відстані від розпилюзультату. вального сопла 3 збірник частинок розпиленої ріДодаткове розпилювальне сопло 7, виконане й дини 4, виконаний і розміщений з можливістю збирозміщене з можливістю накладання відповідних рати частинки розпиленої рідини з тих областей областей факелів розпилення в частині тих обласфакела розпилення, які відповідають заданим ротей обох факелів, з яких збірником частинок роззмірам частинок, виконаний у вигляді закінчення пиленої рідини збираються частинки заданих розтрубки 5. Між закінченням трубки 5 і розпилювальмірів, виконано у вигляді закінчення трубки 5. ним соплом 3 існує деяка відстань, необхідна для Закінчення трубки 5 виконано й розміщено таким початку процесу розпаду струменя рідини, яка чином, щоб відбувався практично повний збіг відвитікає з розпилювального сопла, на частинки. повідних областей обох факелів, з яких збірником Закінчення трубки 5 виконано таким чином і розчастинок розпиленої рідини збираються частинки міщено в тій області факела розпилення, що відзаданих розмірів. Можливо інше виконання й розповідає заданим розмірам частинок. Можливе виташування додаткового розпилювального сопла 7, конання збірника частинок розпиленої рідини 4 у необхідно й достатньо, щоб реалізовувалася саме вигляді розтрубів, кілець, пластин, частини внутфункція додаткового розпилювального сопла 7 рішнього каналу 2 та інше виконання, необхідно й здійснювати розпилювання з можливістю накладостатньо, щоб реалізовувалася саме функція дення відповідних областей факелів розпилення в збірника частинок розпиленої рідини 4 здійснювачастині тих областей обох факелів, з яких збірнити селекцію (відбір) частинок розпиленої рідини з ком частинок розпиленої рідини збираються частих областей факела розпилення, які відповідають тинки заданих розмірів. 15 96509 16 17 Комп’ютерна верстка І. Скворцова 96509 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method and device for selective recirculating atomizing liquid (embodiments)

Автори англійською

Nadmitov, Sergei Vektorovich

Назва патенту російською

Способ селективно-рециркуляционного распыления жидкости и устройство для его осуществления (варианты)

Автори російською

Надмитов Сергей Викторович

МПК / Мітки

МПК: B05B 1/28, B05B 7/00

Мітки: здійснення, варіанти, спосіб, селективно-рециркуляційного, рідини, пристрій, розпилювання

Код посилання
