Лампа комбінована на основі led і oled

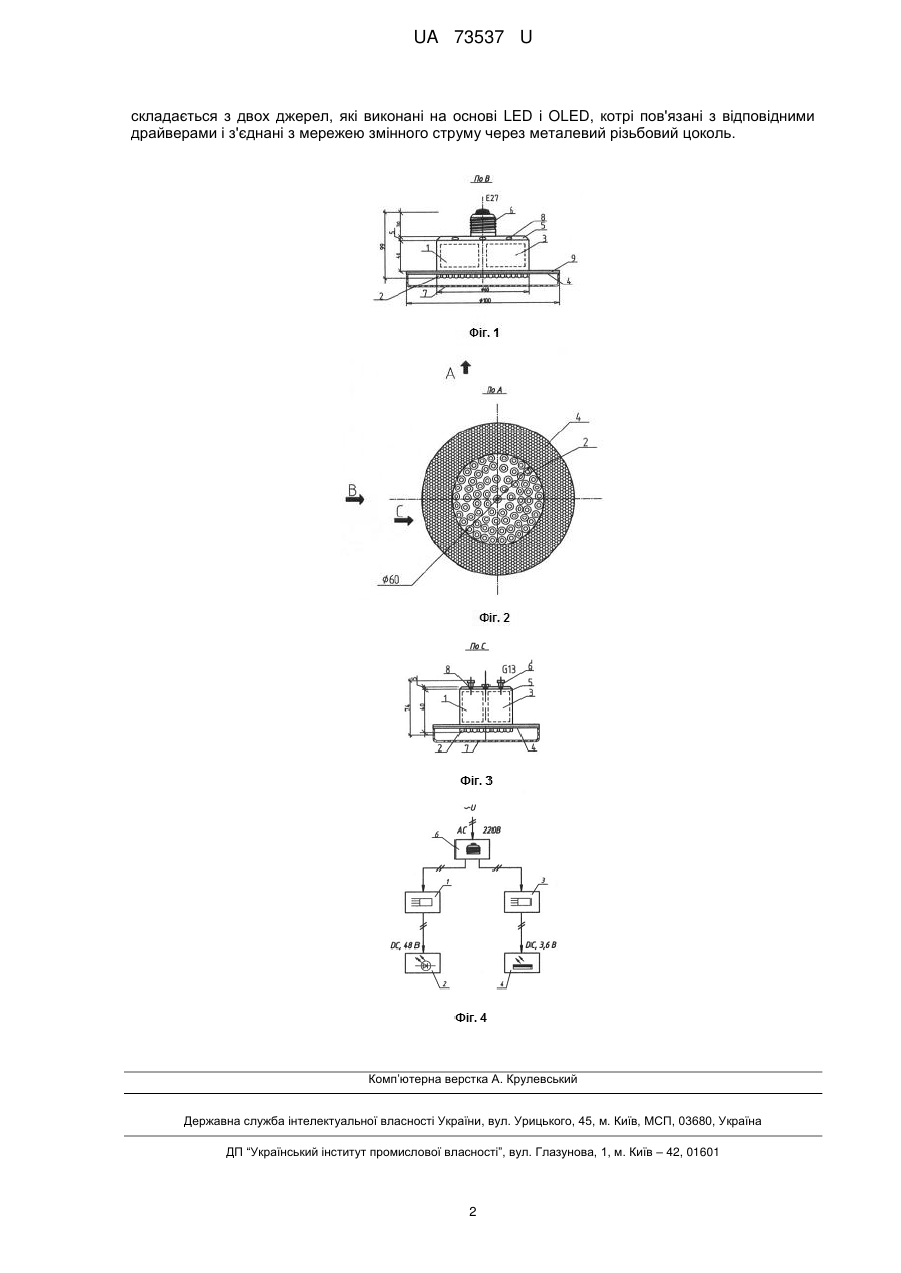

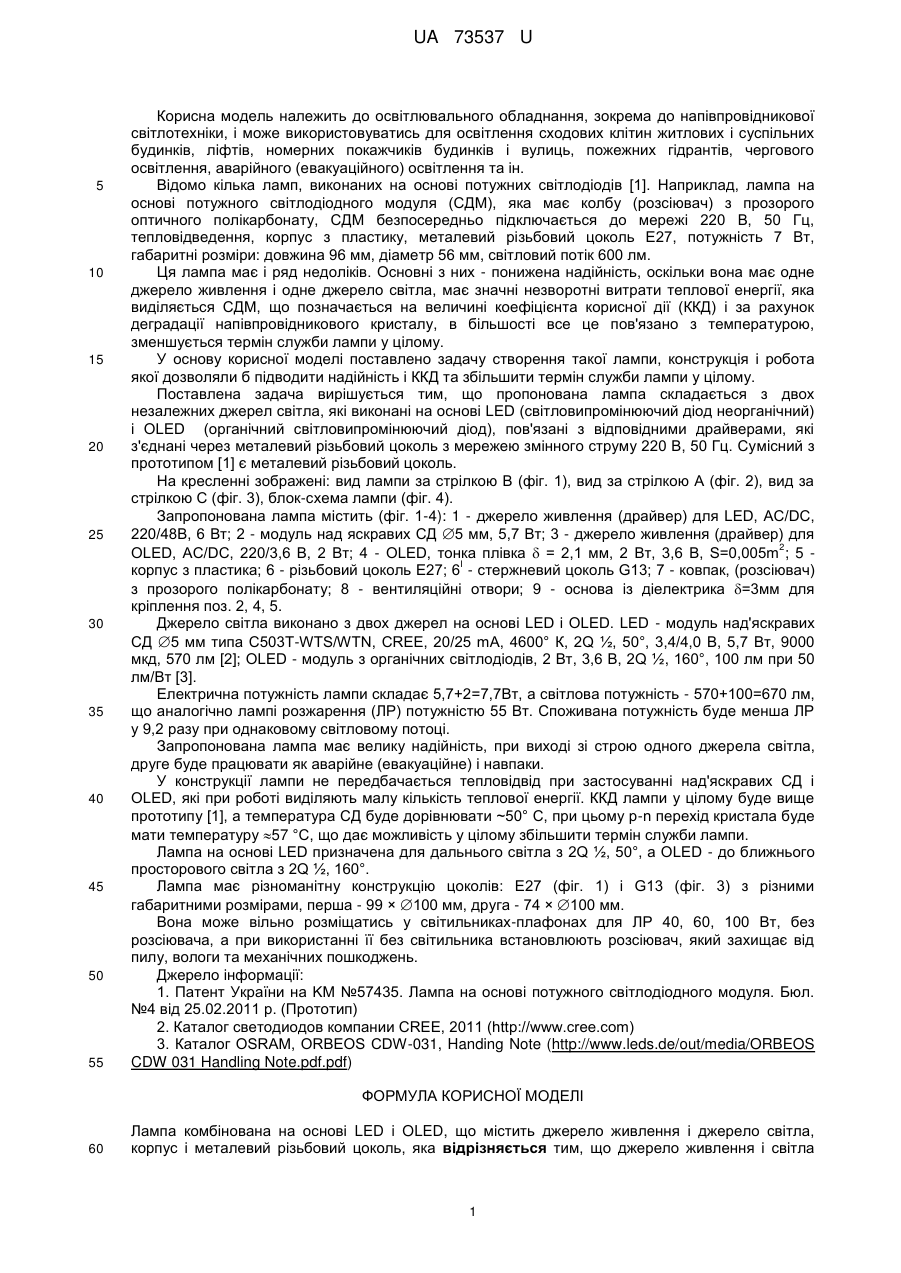

Реферат: Лампа комбінована на основі LED i OLED містить джерело живлення і джерело світла, корпус і металевий різьбовий цоколь. Джерело живлення і світла складається з двох джерел, які виконані на основі LED і OLED, котрі пов'язані з відповідними драйверами і з'єднані з мережею змінного струму через металевий різьбовий цоколь. UA 73537 U (54) ЛАМПА КОМБІНОВАНА НА ОСНОВІ LED І OLED UA 73537 U UA 73537 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до освітлювального обладнання, зокрема до напівпровідникової світлотехніки, і може використовуватись для освітлення сходових клітин житлових і суспільних будинків, ліфтів, номерних покажчиків будинків і вулиць, пожежних гідрантів, чергового освітлення, аварійного (евакуаційного) освітлення та ін. Відомо кілька ламп, виконаних на основі потужних світлодіодів [1]. Наприклад, лампа на основі потужного світлодіодного модуля (СДМ), яка має колбу (розсіювач) з прозорого оптичного полікарбонату, СДМ безпосередньо підключається до мережі 220 В, 50 Гц, тепловідведення, корпус з пластику, металевий різьбовий цоколь Е27, потужність 7 Вт, габаритні розміри: довжина 96 мм, діаметр 56 мм, світловий потік 600 лм. Ця лампа має і ряд недоліків. Основні з них - понижена надійність, оскільки вона має одне джерело живлення і одне джерело світла, має значні незворотні витрати теплової енергії, яка виділяється СДМ, що позначається на величині коефіцієнта корисної дії (ККД) і за рахунок деградації напівпровідникового кристалу, в більшості все це пов'язано з температурою, зменшується термін служби лампи у цілому. У основу корисної моделі поставлено задачу створення такої лампи, конструкція і робота якої дозволяли б підводити надійність і ККД та збільшити термін служби лампи у цілому. Поставлена задача вирішується тим, що пропонована лампа складається з двох незалежних джерел світла, які виконані на основі LED (світловипромінюючий діод неорганічний) і OLED (органічний світловипромінюючий діод), пов'язані з відповідними драйверами, які з'єднані через металевий різьбовий цоколь з мережею змінного струму 220 В, 50 Гц. Сумісний з прототипом [1] є металевий різьбовий цоколь. На кресленні зображені: вид лампи за стрілкою В (фіг. 1), вид за стрілкою А (фіг. 2), вид за стрілкою С (фіг. 3), блок-схема лампи (фіг. 4). Запропонована лампа містить (фіг. 1-4): 1 - джерело живлення (драйвер) для LED, AC/DC, 220/48B, 6 Вт; 2 - модуль над яскравих СД 5 мм, 5,7 Вт; 3 - джерело живлення (драйвер) для 2 OLED, AC/DC, 220/3,6 В, 2 Вт; 4 - OLED, тонка плівка  = 2,1 мм, 2 Вт, 3,6 В, S=0,005m ; 5 I корпус з пластика; 6 - різьбовий цоколь Е27; 6 - стержневий цоколь G13; 7 - ковпак, (розсіювач) з прозорого полікарбонату; 8 - вентиляційні отвори; 9 - основа із діелектрика =3мм для кріплення поз. 2, 4, 5. Джерело світла виконано з двох джерел на основі LED і OLED. LED - модуль над'яскравих СД 5 мм типа C503T-WTS/WTN, CREE, 20/25 mА, 4600° К, 2Q ½, 50°, 3,4/4,0 В, 5,7 Вт, 9000 мкд, 570 лм [2]; OLED - модуль з органічних світлодіодів, 2 Вт, 3,6 В, 2Q ½, 160°, 100 лм при 50 лм/Вт [3]. Електрична потужність лампи складає 5,7+2=7,7Вт, а світлова потужність - 570+100=670 лм, що аналогічно лампі розжарення (ЛР) потужністю 55 Вт. Споживана потужність буде менша ЛР у 9,2 разу при однаковому світловому потоці. Запропонована лампа має велику надійність, при виході зі строю одного джерела світла, друге буде працювати як аварійне (евакуаційне) і навпаки. У конструкції лампи не передбачається тепловідвід при застосуванні над'яскравих СД і OLED, які при роботі виділяють малу кількість теплової енергії. ККД лампи у цілому буде вище прототипу [1], а температура СД буде дорівнювати ~50° С, при цьому р-n перехід кристала буде мати температуру 57 °C, що дає можливість у цілому збільшити термін служби лампи. Лампа на основі LED призначена для дальнього світла з 2Q ½, 50°, a OLED - до ближнього просторового світла з 2Q ½, 160°. Лампа має різноманітну конструкцію цоколів: Е27 (фіг. 1) і G13 (фіг. 3) з різними габаритними розмірами, перша - 99 × 100 мм, друга - 74 × 100 мм. Вона може вільно розміщатись у світильниках-плафонах для ЛР 40, 60, 100 Вт, без розсіювача, а при використанні її без світильника встановлюють розсіювач, який захищає від пилу, вологи та механічних пошкоджень. Джерело інформації: 1. Патент України на KM №57435. Лампа на основі потужного світлодіодного модуля. Бюл. №4 від 25.02.2011 р. (Прототип) 2. Каталог светодиодов компании CREE, 2011 (http://www.cree.com) 3. Каталог OSRAM, ORBEOS CDW-031, Handing Note (http://www.leds.de/out/media/ORBEOS CDW 031 Handling Note.pdf.pdf) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Лампа комбінована на основі LED i OLED, що містить джерело живлення і джерело світла, корпус і металевий різьбовий цоколь, яка відрізняється тим, що джерело живлення і світла 1 UA 73537 U складається з двох джерел, які виконані на основі LED і OLED, котрі пов'язані з відповідними драйверами і з'єднані з мережею змінного струму через металевий різьбовий цоколь. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
