Світильник комбінований на основі led та індукційного джерела світла

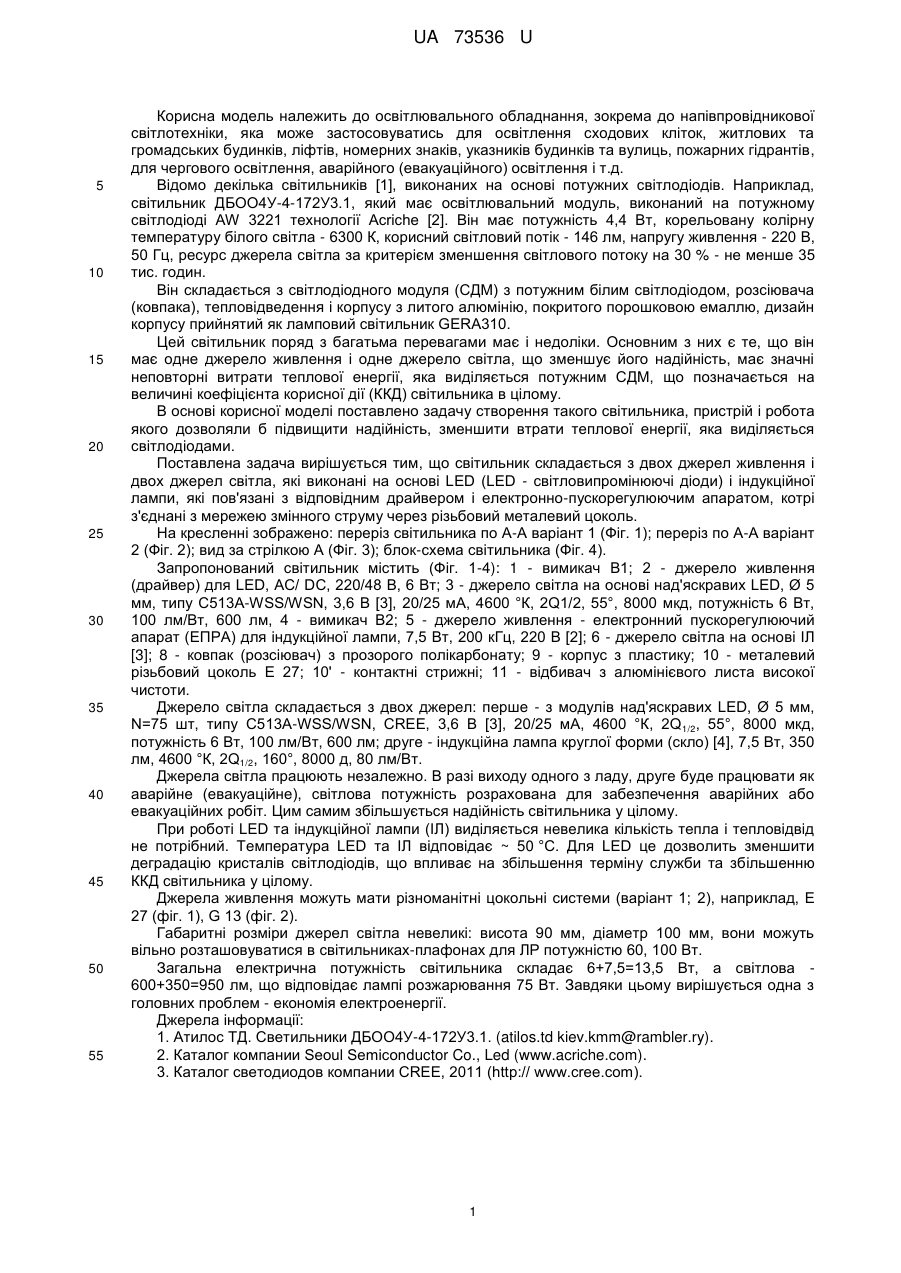

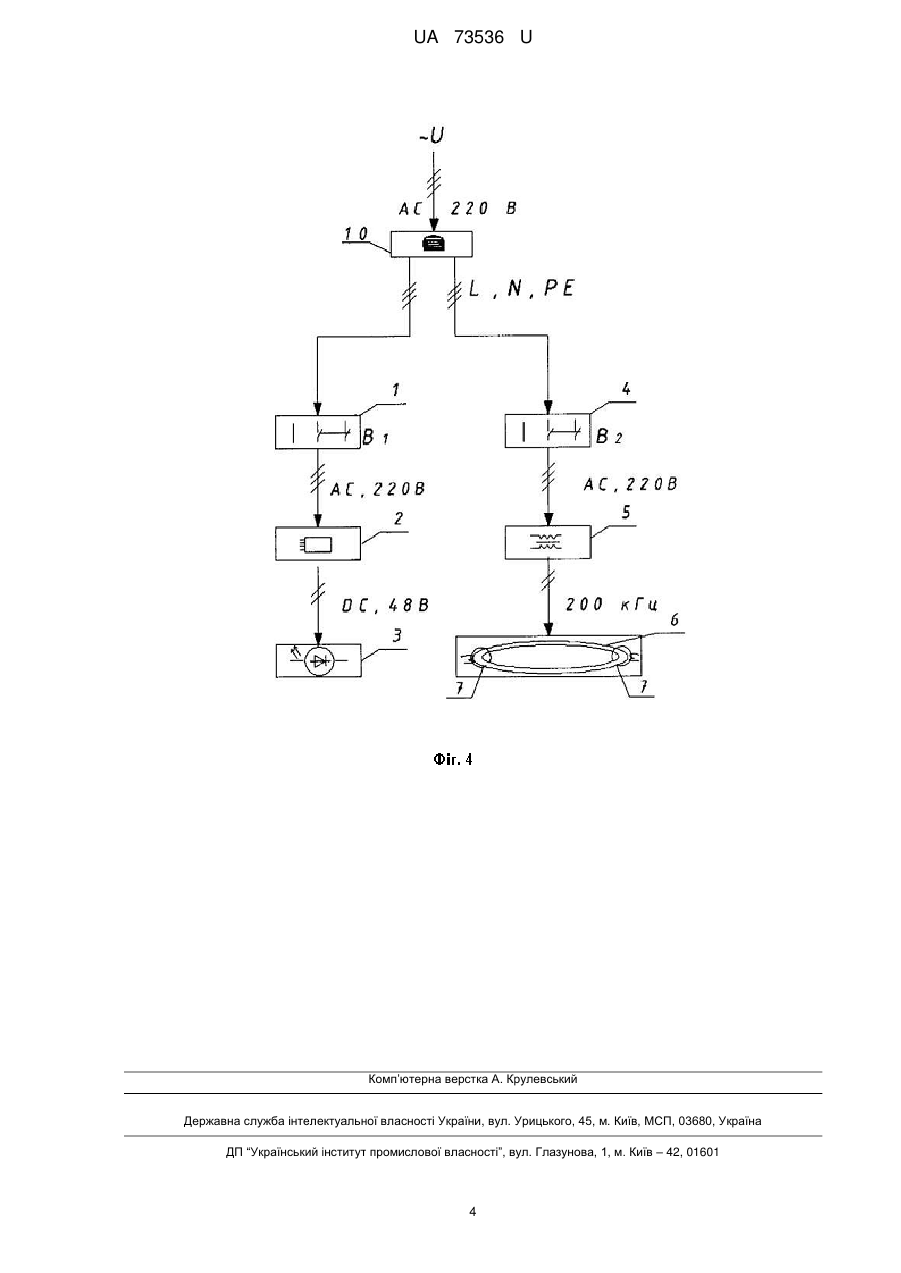

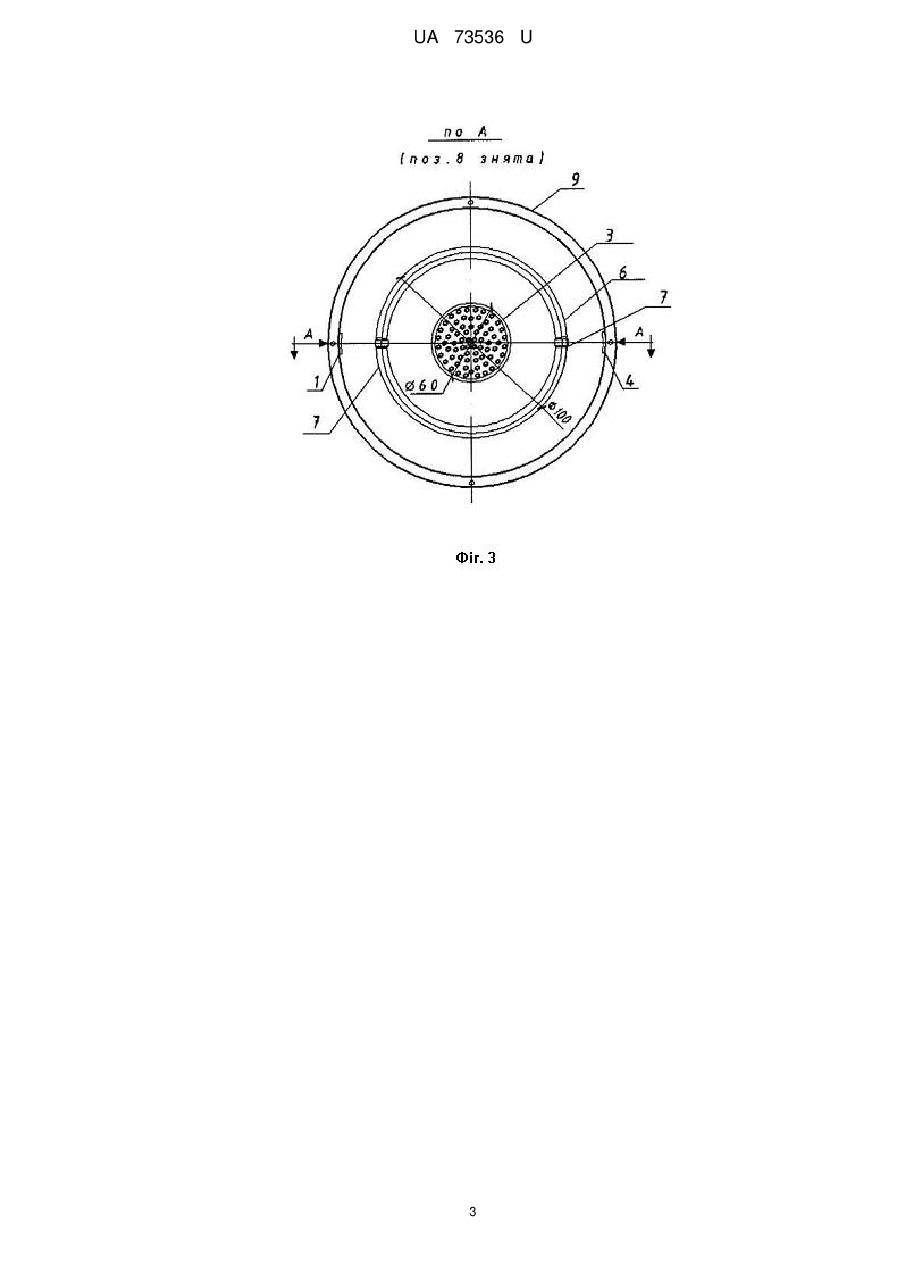

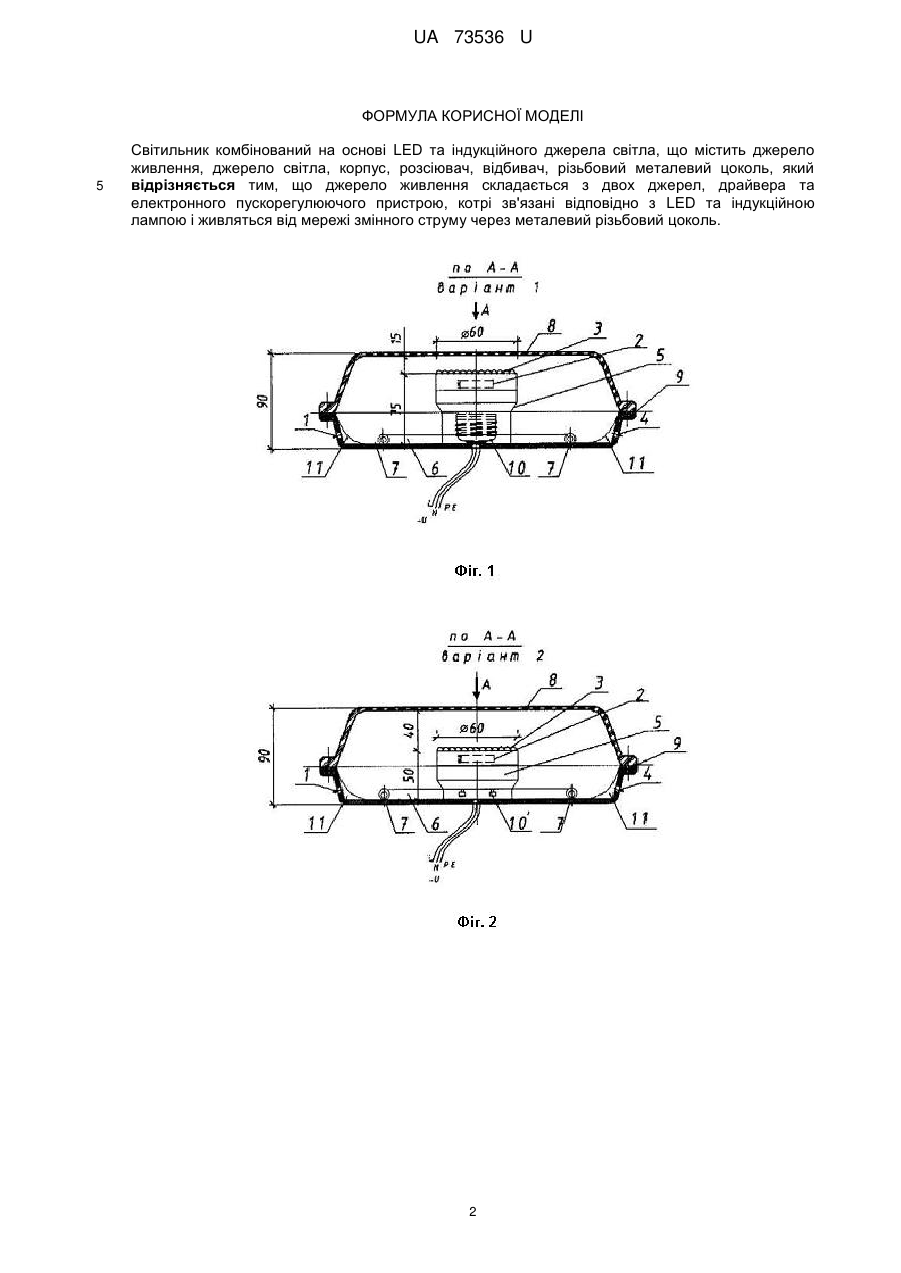

Реферат: Світильник комбінований на основі LED та індукційного джерела світла містить джерело живлення, джерело світла, корпус, розсіювач, відбивач, різьбовий металевий цоколь. Джерело живлення складається з двох джерел, драйвера та електронного пускорегулюючого пристрою, котрі зв'язані відповідно з LED та індукційною лампою і живляться від мережі змінного струму через металевий різьбовий цоколь. . UA 73536 U (54) СВІТИЛЬНИК КОМБІНОВАНИЙ НА ОСНОВІ LED ТА ІНДУКЦІЙНОГО ДЖЕРЕЛА СВІТЛА UA 73536 U UA 73536 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до освітлювального обладнання, зокрема до напівпровідникової світлотехніки, яка може застосовуватись для освітлення сходових кліток, житлових та громадських будинків, ліфтів, номерних знаків, указників будинків та вулиць, пожарних гідрантів, для чергового освітлення, аварійного (евакуаційного) освітлення і т.д. Відомо декілька світильників [1], виконаних на основі потужних світлодіодів. Наприклад, світильник ДБОО4У-4-172У3.1, який має освітлювальний модуль, виконаний на потужному світлодіоді AW 3221 технології Acriche [2]. Він має потужність 4,4 Вт, корельовану колірну температуру білого світла - 6300 К, корисний світловий потік - 146 лм, напругу живлення - 220 В, 50 Гц, ресурс джерела світла за критерієм зменшення світлового потоку на 30 % - не менше 35 тис. годин. Він складається з світлодіодного модуля (СДМ) з потужним білим світлодіодом, розсіювача (ковпака), тепловідведення і корпусу з литого алюмінію, покритого порошковою емаллю, дизайн корпусу прийнятий як ламповий світильник GERA310. Цей світильник поряд з багатьма перевагами має і недоліки. Основним з них є те, що він має одне джерело живлення і одне джерело світла, що зменшує його надійність, має значні неповторні витрати теплової енергії, яка виділяється потужним СДМ, що позначається на величині коефіцієнта корисної дії (ККД) світильника в цілому. В основі корисної моделі поставлено задачу створення такого світильника, пристрій і робота якого дозволяли б підвищити надійність, зменшити втрати теплової енергії, яка виділяється свiтлодіодами. Поставлена задача вирішується тим, що світильник складається з двох джерел живлення і двох джерел світла, які виконані на основі LED (LED - світловипромінюючі діоди) і індукційної лампи, які пов'язані з відповідним драйвером i електронно-пускорегулюючим апаратом, котрі з'єднані з мережею змінного струму через різьбовий металевий цоколь. На кресленні зображено: переріз світильника по А-А варіант 1 (Фіг. 1); переріз по А-А варіант 2 (Фіг. 2); вид за стрілкою А (Фіг. 3); блок-схема світильника (Фіг. 4). Запропонований світильник містить (Фіг. 1-4): 1 - вимикач В1; 2 - джерело живлення (драйвер) для LED, AC/ DC, 220/48 В, 6 Вт; 3 - джерело світла на основі над'яскравих LED, Ø 5 мм, типу C513A-WSS/WSN, 3,6 В [3], 20/25 мА, 4600 °К, 2Q1/2, 55°, 8000 мкд, потужність 6 Вт, 100 лм/Вт, 600 лм, 4 - вимикач В2; 5 - джерело живлення - електронний пускорегулюючий апарат (ЕПРА) для індукційної лампи, 7,5 Вт, 200 кГц, 220 В [2]; 6 - джерело світла на основі ІЛ [3]; 8 - ковпак (розсіювач) з прозорого полікарбонату; 9 - корпус з пластику; 10 - металевий різьбовий цоколь Е 27; 10' - контактні стрижні; 11 - відбивач з алюмінієвого листа високої чистоти. Джерело світла складається з двох джерел: перше - з модулів над'яскравих LED, Ø 5 мм, N=75 шт, типу C513A-WSS/WSN, CREE, 3,6 В [3], 20/25 мА, 4600 °К, 2Q 1/2, 55°, 8000 мкд, потужність 6 Вт, 100 лм/Вт, 600 лм; друге - індукційна лампа круглої форми (скло) [4], 7,5 Вт, 350 лм, 4600 °К, 2Q1/2, 160°, 8000 д, 80 лм/Вт. Джерела світла працюють незалежно. В разі виходу одного з ладу, друге буде працювати як аварійне (евакуаційне), світлова потужність розрахована для забезпечення аварійних або евакуаційних робіт. Цим самим збільшується надійність світильника у цілому. При роботі LED та індукційної лампи (ІЛ) виділяється невелика кількість тепла і тепловідвід не потрібний. Температура LED та ІЛ відповідає ~ 50 °C. Для LED це дозволить зменшити деградацію кристалів світлодіодів, що впливає на збільшення терміну служби та збільшенню ККД світильника у цілому. Джерела живлення можуть мати різноманітні цокольні системи (варіант 1; 2), наприклад, Е 27 (фіг. 1), G 13 (фіг. 2). Габаритні розміри джерел світла невеликі: висота 90 мм, діаметр 100 мм, вони можуть вільно розташовуватися в світильниках-плафонах для ЛР потужністю 60, 100 Вт. Загальна електрична потужність світильника складає 6+7,5=13,5 Вт, а світлова 600+350=950 лм, що відповідає лампі розжарювання 75 Вт. Завдяки цьому вирішується одна з головних проблем - економія електроенергії. Джерела інформації: 1. Атилос ТД. Светильники ДБОО4У-4-172У3.1. (atilos.td kiev.kmm@rambler.ry). 2. Каталог компании Seoul Semiconductor Co., Led (www.acriche.com). 3. Каталог светодиодов компании CREE, 2011 (http:// www.cree.com). 1 UA 73536 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Світильник комбінований на основі LED та індукційного джерела світла, що містить джерело живлення, джерело світла, корпус, розсіювач, відбивач, різьбовий металевий цоколь, який відрізняється тим, що джерело живлення складається з двох джерел, драйвера та електронного пускорегулюючого пристрою, котрі зв'язані відповідно з LED та індукційною лампою і живляться від мережі змінного струму через металевий різьбовий цоколь. 2 UA 73536 U 3 UA 73536 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
