Лампа на основі над’яскравих світлодіодів комбінована

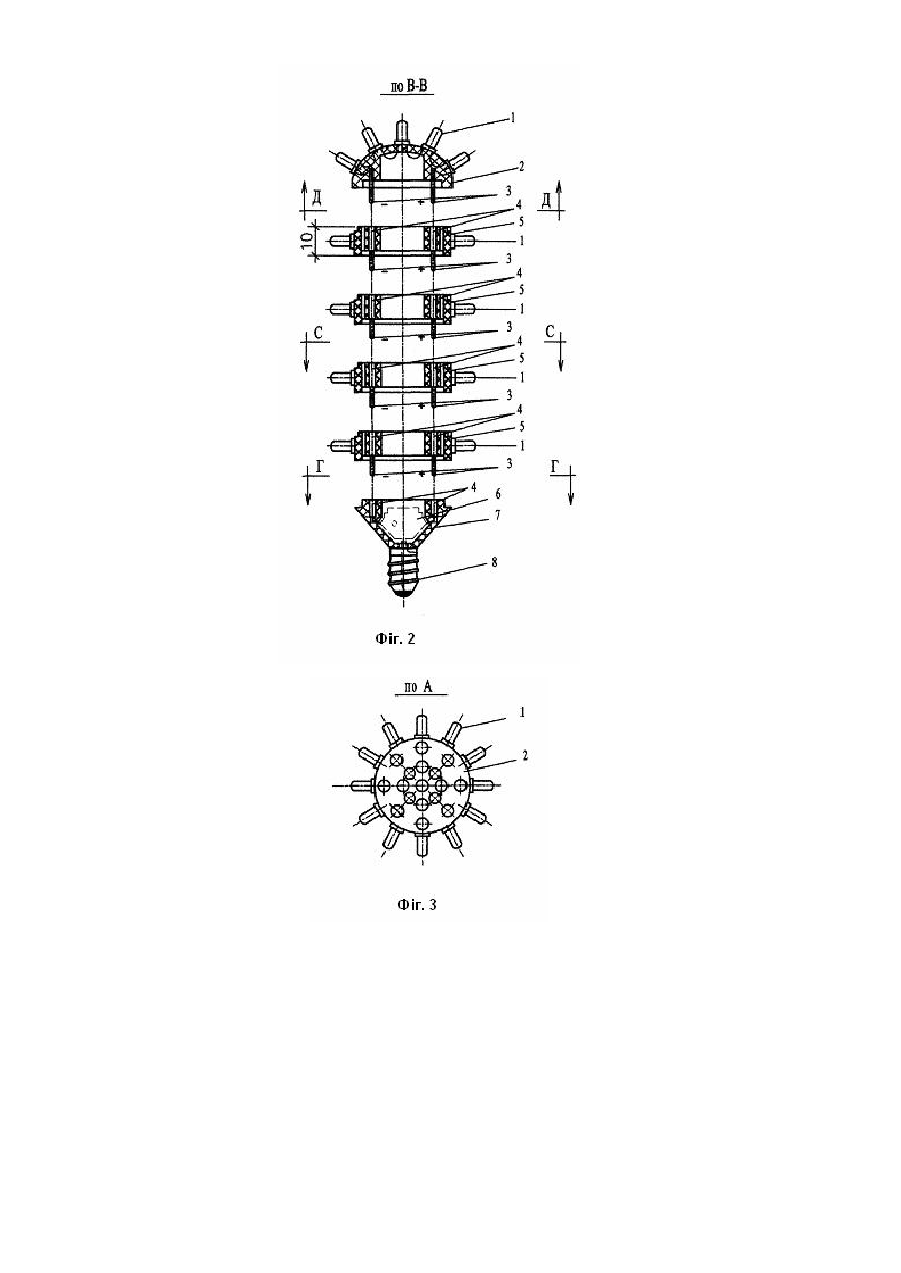

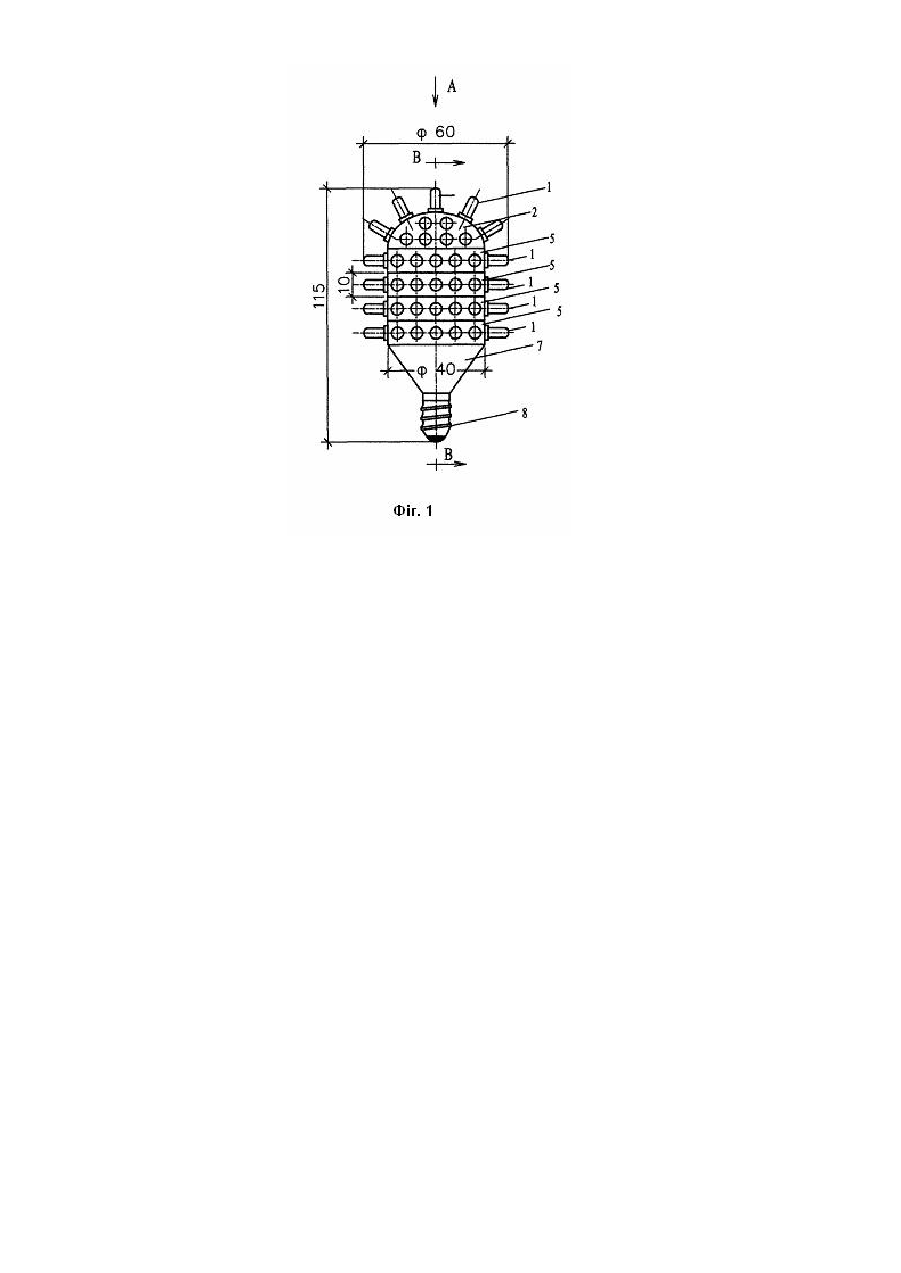

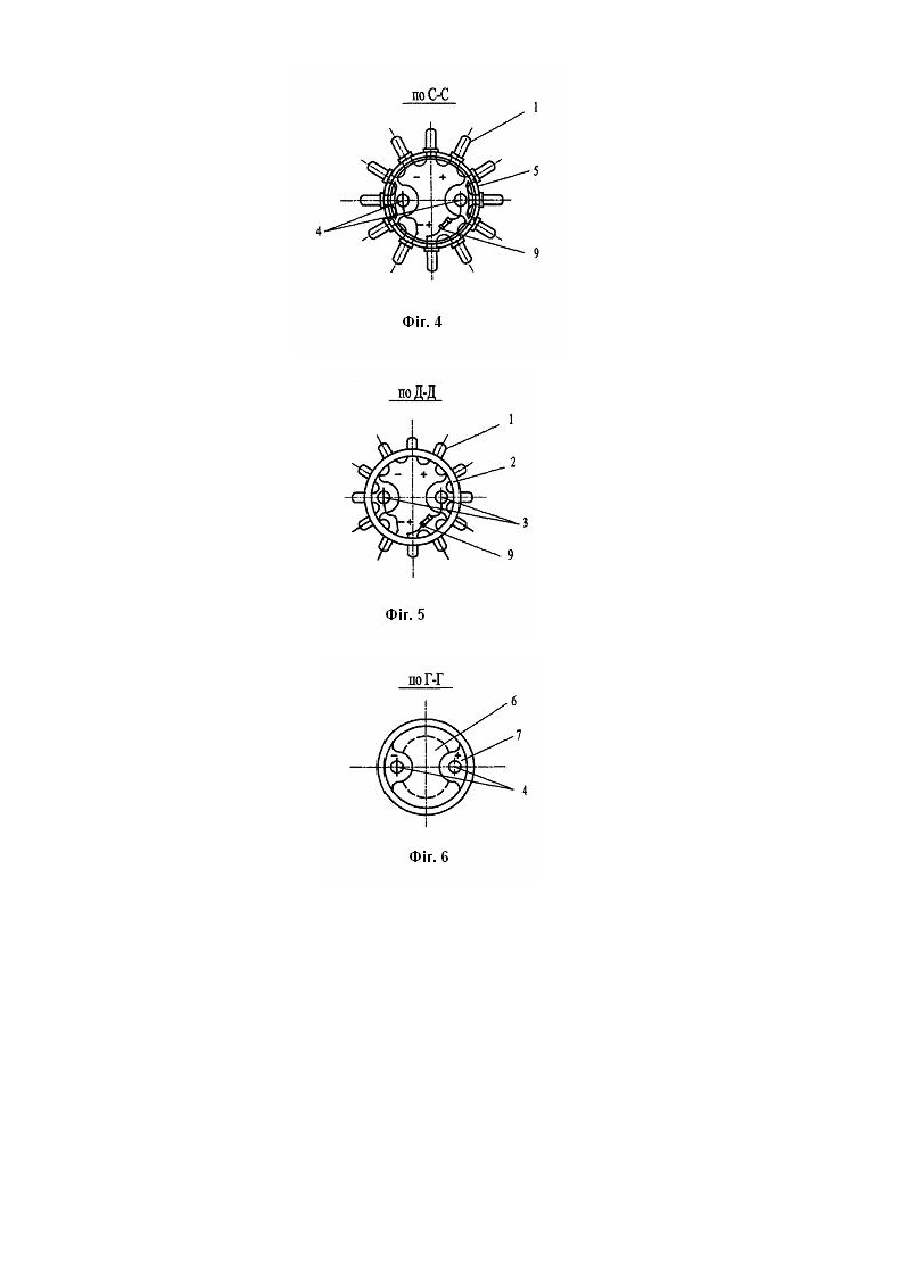

Корисна модель належить до освітлювального обладнання, яка може застосовуватися майже в кожній галузі народного господарства. Відомо кілька типів ламп, які виконані на основі над'яскравих світлодіодів (СД), наприклад LED MR16 [1], СД лампи серії Р-19 [2], лампа на основі над'яскравих світлодіодів [3] та інші. Найбільш близьким до запропонованої корисної моделі є [3], що містить: світло-діоди, кульковий корпус із діелектричного матеріалу, на поверхні якого рівномірно розташовані СД з умовним тілесним кутом Ω = 3.5p стерадіан розсіювання світлового потоку, електронний блок живлення, металевий різьбовий стандартний цоколь. Ця лампа нарівні з великими перевагами має і ряд недоліків. Одним із них є те, що вона розрахована на одну потужність (як лампа розжарювання) і не має можливості її регулювання (варіювання), що важливо в процесі експлуатації при необхідності зміни потужності в ту або іншу сторону, не міняючи системи освітлення. Крім того, вона має практично одне джерело світла, що знижує експлуатаційні можливості та надійність, знижує життєдіяльність той чи іншої установки, обладнання та обслуговуючого персоналу. У основу корисної моделі поставлено завдання створення такої лампи із СД, конструкція якої дозволяла б варіювати потужностями в будь-яких межах та мала nу кількість незалежних джерел світла в одній лампі. Поставлене завдання розв'язується за рахунок того, що лампа виготовляється з взаємозамінних однотипних модулей (це окремі незалежні джерела світла), на поверхні яких рівномірно розташовані світлодіоди, модулі з'єднуються між собою паралельно за допомогою штекерів і живляться від електронного блоку, який з'єднаний з різьбовим металевим цоколем. Сумісними з прототипом [3] являються світлодіоди, електронний блок живлення та цоколь. На кресленні Фіг.1 - Фіг.2 зображена лампа на основі над'яскравих світлодіодів комбінована. Фіг.1 загальний вид, Фіг.2 - модулі і їх розріз по В-В, Фіг.3 - вид корпуса по стрілці А, Фіг.4 - вид проміжного модуля по С-С, Фіг.5 - вид верхнього модуля знизу по Д-Д, Фіг.6 - вид нижнього модуля зверху по Г-Г. Запропонована лампа містить: 1 - світлодіоди, 2 - модуль-верхній, 3 - штекер (позитивного та негативного полюсів), 4 - штекерне гніздо (з позитивним та негативним полюсами), 5 - модуль-проміжний, 6 - електронний блок живлення, 7 - модуль-нижній, 8 - цоколь - металевий різьбовий (Е27 або Е14), 9 - резистор. Позиції 2, 5 і 7 складають корпус лампи. Лампа призначена для мереж змінної напруги 220В, частотою 50Гц з живленням СД випрямленим, стабілізованим, постійним струмом від електронного блоку, який з'єднаний з мережею ~220В. Габарити ламп можуть бути різноманітними і залежать від їхньої потужності і, відповідно, від кількості СД і модулів. Наприклад, СД лампа комбінована потужністю приблизно у 6,5Вт відповідає лампі розжарювання 65Вт і габарити їх приблизно однакові. Запропоновані лампи можуть бути різноманітних конструкцій: прямокутні, квадратні, круглі (циліндричні) з сферичним або плоским верхнім модулем, з сферичними або відсіченими пірамідою чи конусом нижнім модулем та інші. В усі х конструкціях закладена одна ідея - корпус лампи набирається з nої кількості модулів. СД лампи більше економічні ніж лампи накалювання, люмінесцентні лінійні і компактні люмінесцентні лампи, термін служби СД складає близько 100тис. годин безупинної роботи. Крім того, СД лампи підлягають ремонту, який можна виконувати в місцевих умовах, що також збільшує їх термін дії. Надійність запропонованих ламп збільшується за рахунок кількості модулів та швидкої заміни згорівших модулів, у яких згорівші СД являються індикаторами, які сигналізують о виході зі строю того чи іншого модуля. Наприклад, при виході зі строю одного модуля, лампа буде працювати з зниженим світловим потоком (приблизно 80-90% номінального), величина якого дозволяє безаварійно закінчити початі роботи або забезпечити роботу евакуаційного чи аварійного освітлення. Заміна модулів та ламп може виконуватися навіть неспеціалістами своєчасно та швидко, як лампи розжарювання замінюються у побуті домогосподарками. Треба тільки дотримуватися техніки безпеки при заміні. Великі переваги світлодіодних ламп комбінованих дозволяє їх рекомендувати для застосування в кожній галузі народного господарства. Джерела інформації, прийняті до уваги при експертизі: 1. Каталог фирмы DELUX.LED MR 16? 230V, 1.8 W, 50/60 Hz, Whit, made in P.R.C., 2003. 2. Каталог фирмы LIGITEK. Power light systems. LEDLAMPS with DIRECTED vicht. Светодиодние лампы серии Р-19, 220-240В, 50/60 Гц, 2.0W, 2005. 3. Лампа на основі над'яскравих світлодіодів. Пріоритет корисної моделі за №U200613042 від 18.12.06р (прототип).
