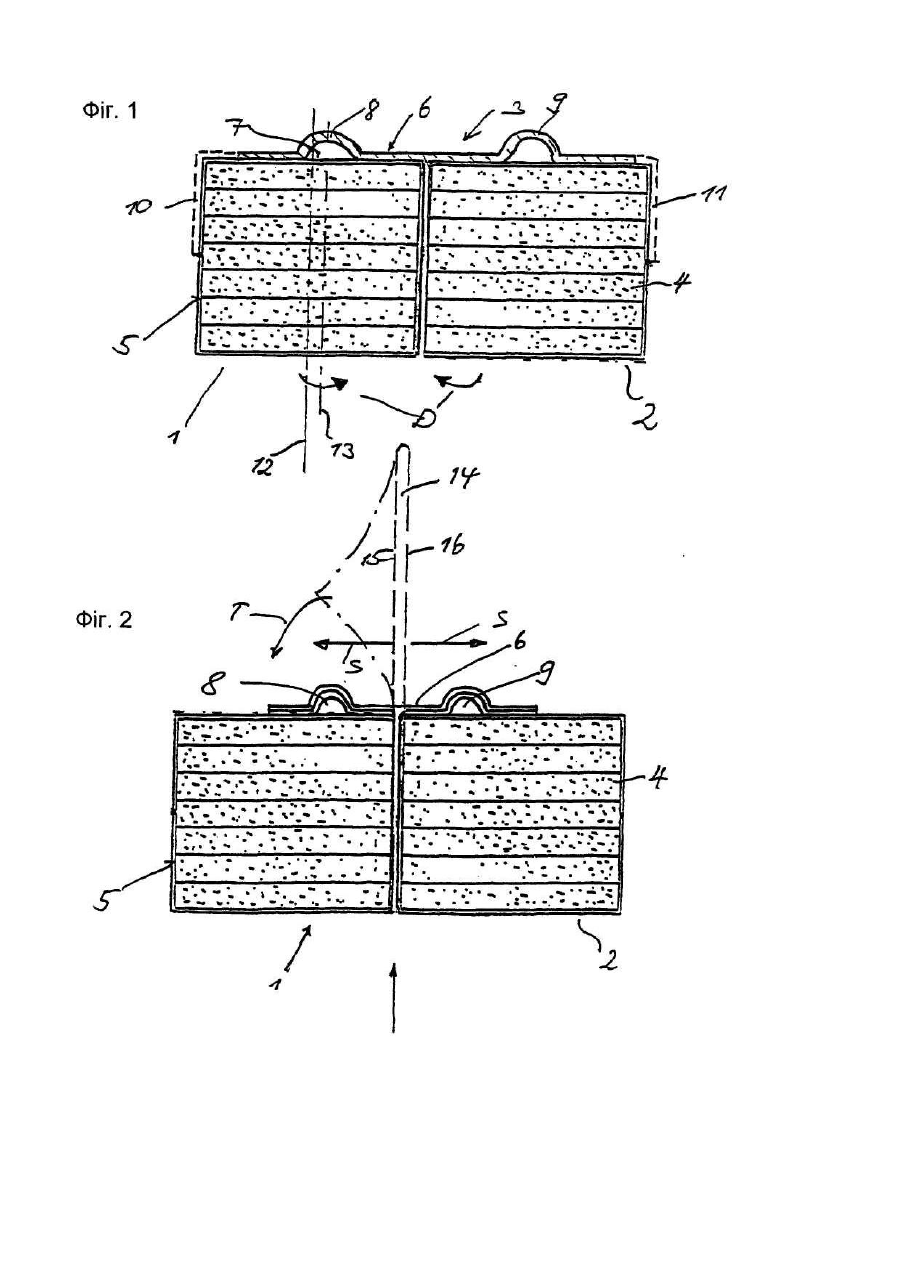

Великий тюк виробів з ізоляційних матеріалів, зокрема виробів з мінеральної вати, у вигляді плит або рулонів (варіанти)

Винахід стосується великого тюка згідно із загальною назвою, викладеною в пунктах 1 або 2-патенту. Вироби з ізоляційних матеріалів, що використовуються в будівельній промисловості, зокрема такі, як вироби з мінеральної вати у формі плит або рулонів, з метою їх транспортування та зберігання, зазвичай тримають у вигляді тюків, котрі містять стос із складених одна на одну окремих плит, або пакетів плит, або окремих рулонів, або модулів, що складаються з багатьох рулонів. Ці ізоляційні матеріали мають об'ємну густину в інтервалі від 13кг/м 3 до 200кг/м 3. Оскільки в будівельній промисловості ізоляцією зазвичай покривають великі площі, то з цією метою витрачаються відносно великі кількості ізоляційних матеріалів, а це створює проблеми з транспортуванням до замовника та до будівельного майданчика таких об'ємистих і витратних у великих кількостях виробів з мінеральної вати. Тому все більше і більше проявлялась тенденція до пакування цих виробів з мінеральної вати у великі тюки і оснащення їх дерев'яними піддонами. Далі на цій опорній плиті великі тюки переносяться з допомогою автонавантажувача з вилковим захоплювачем, який із зачепленням входить у піддон, або переміщуються до місця використання на будівельному майданчику, наприклад, на дах, з допомогою крана. Однак, особливо на будівельному майданчику, порожні дерев'яні піддони створюють все більше проблем, пов'язаних з їх вивезенням. По-перше, вони мають бути перенесені з об'єкта будівництва, наприклад, з даху, назад на основний рівень будівельного майданчика, а по-друге, вони знову повинні бути видалені і звідси. Для транспортування таких тюків або стосів відомий спосіб (ЕР 544 704 В), у якому пропонується обгорнути стос оболонкою з тонкої плівки, з одного кінця у два шари у вигляді видовженої петлі, розташованої по центру стосу, зварити її і передбачити у звареній видовженій петлі розташовані поруч захватні отвори. У цьому рішенні вже виключене використання піддону, як засобу для транспортування, оскільки для зачеплення тюка транспортним засобом можуть служити захватні отвори. Для великих тюків, що складаються з багатьох укладених поруч стосів, наприклад, мішків з мінеральними добривами, відоме (РСТ NО 97/00346) використання, замість піддонів, підйомних вушок, які виготовлені з того ж матеріалу, що і оболонка множини стосів. З цією метою навколо, наприклад, двох стосів намотується широка смуга тканини, яка в області площини, що розділяє два зіставлені поруч стоси, витягується догори над верхньою основною поверхнею оболонки і проходить через подібний до прорізу отвір, виконаний у цій оболонці, внаслідок чого утворюється подібна до вушка захватна петля для зачеплення транспортними засобами. Осторонь від того факту, що в даному випадку забезпечується утворення лише однієї подібної до вушка захватної петлі, тут виникають проблеми щодо перенесення великих тюків транспортними засобами, зокрема, пов'язані з тим, що, аби забезпечити зачеплення тюка транспортним засобом, захватна петля повинна відповідним чином закріплятися і вивільнятися додатковим допоміжним персоналом. Крім того, відоме рішення, в якому, з метою транспортування, запропоновані великі тюки з багатьма захватними петлями, подібними до вушок, які формуються з обв'язувальних стрічок або обв'язувальних шнурів, що, однак, у випадку виробів з мінеральної вати виявляється незручним, оскільки стрічки такого роду врізаються, а тому завжди повинні використовуватися з додатковою підкладкою з широкої смуги плівки, а це збільшує витрати на пакування. У випадку застосування таких стрічок або шнурів знову виникає та ж проблема складного доступу транспортних засобів до захватної петлі, оскільки згадані вушка повинні бути окремо підняті і утримуватися відкритими, щоб було можливо їх зачепити транспортними засобами, наприклад, вилковим захоплювачем автонавантажувача. Задача винаходу полягає в тому, щоб запропонувати великий тюк для транспортування і зберігання ізоляційних матеріалів, зокрема, виробів з мінеральної вати у формі плит або рулонів, який можна легко виготовити за малих витрат і транспортувати у простий спосіб без використання піддона для кожного великого тюка. При цьому з метою транспортування цих великих тюків необхідно забезпечити надійність і швидкий доступ до них, переважно, для звичайних транспортних засобів, наприклад, автонавантажувача з вилковим захоплювачем. Згідно з винаходом ця мета досягається з допомогою характерних ознак, що знаходяться у відрізняльній частині пунктів 1 і 2 формули винаходу, при цьому інші доцільні варіанти описуються ознаками, наведеними у підпунктах формули. Згідно з положеннями винаходу множина стосів зібрана докупи і утворює великий тюк, наприклад, великий тюк, який складається з двох розміщених поруч стосів, причому кожен стос містить розміщені один поверх одного вироби з мінеральної вати у формі окремих плит або пакетів плит та окремих рулонів або модулів з багатьох рулонів, і принаймні біля кожного стосу виконана одна подібна до вушка захватна петля. Ця подібна до вушка захватна петля може бути виконана за допомогою широкої смуги високоміцної на розтяг тканини або високоміцної на розтяг плівки, з якої власне сформовані подібні до вушок захватні петлі, яка лежить на основних поверхнях розміщених поруч стосів і яка прикріплена до їх обгортки. При цьому доцільно, щоб подібною до вушка захватною петлею забезпечувався кожен стос. У разі великого тюка, що складається з двох стосів, формують дві подібні до вушок захватні петлі, які в подальшому захоплюються, наприклад, зубами вилки автонавантажувача. Доцільно, щоб широка смуга тканини або плівки, що лежить зверху, виготовлялася з матеріалу, однакового з обгорткою, яка оточує кожен стос. Зрозуміло, що в межах кожного великого тюка вушка розміщуються на відстані одне від одного, зручній для транспортних засобів. Згідно з іншим альтернативним варіантом здійснення винаходу, в якому вважається доцільним, аби всі стоси великого тюка були спільно загорнуті однією широкою смугою з тканини, подібні до вушок захватні петлі виконуються з допомогою петлі з широкої смуги тканини, яка проводиться через тюк по площині розділу розміщених поруч стосів, і потім відповідно загортається навколо стосів або, шляхом витягування, загинається на їх основні поверхні. У цьому випадку так само, як і в описаному вище варіанті, подібні до вушок захватні петлі можуть бути сформовані з широкої смуги тканини. В даному разі це можна виконати в дуже легкий спосіб, формуючи захва тні петлі, подібні до вушок, в одній операції з формуванням обгортки стосу. Щоб запобігти появі щілини між розміщеними поруч стосами, об'єднаними у великий тюк, під час їх транспортування підйомними засобами, доцільно, щоб захватні петлі були розміщені ексцентрично і зміщені до середини. Під час підйому великого тюка це неминуче викликає появу крутного моменту, який діє на кожен стос і притискує його в напрямі площини розділу. Захватні петлі можуть бути доцільно сконструйованими з армуванням або з наданою їм жорсткістю, що досягається шляхом уставляння або приєднання відповідних засобів підвищення жорсткості. Однак надати жорсткість можна також шляхом багатошарового виконання. Жорсткості можна досягти також за рахунок того, що широка смуга, яка використовується для формування захватних петель, збирається воєдино і ув'язується з метою формування джгутоподібної конструкції. Цими засобами формується і відносно стабільна за розмірами захватна петля, а тому стає можливим її автоматичне зачеплення транспортними засобами без участі допоміжного робітника, який повинен закріпляти захватні петлі. В окремому варіанті винаходу, кожен стос може бути переважно вкритий з метою захисту від вологи, наприклад, за рахунок того, що в нижній частині кожного стосу встановлюється подібний до жолоба водонепроникний чохол, і зокрема, доцільно, аби він міг розміщуватися всередині оболонки і був утвореним із широкої смуги тканини або плівки. Доцільно, щоб торці кожного стосу могли бути також додатково вкриті широкою смугою тканини або плівкою. Нижче варіанти винаходу, яким віддається перевага, описані, як приклад, з посиланням на ілюстрації, де: Фіг. 1 - схематичний вид збоку великого тюка, сформованого з двох розміщених поруч стосів, і Фіг. 2 - подібний схематичний вид збоку іншого варіанту здійснення великого тюка, який також містить два розміщених поруч стоси. У варіанті здійснення винаходу згідно з Фіг. 1 два стоси 1 і 2 об'єднані і формують великий тюк, позначений загальною позицією 3. Кожен із стосів 1 і 2 сформований з плит мінеральної вати, накладених одна на одну основними поверхнями. Таким чином, кількість накладених одна на одну ізоляційних плит з мінеральної вати вибирається відповідно до конкретного застосування, а тому їх можна скласти стільки, скільки потрібно. Плити з мінеральної вати в межах кожного із стосів 1 і 2 позначені позицією 4. Кожен із стосів 1 і 2 по периферії обмотаний широкою смугою високоміцної на розтяг тканини або високоміцної на розтяг плівки, яка позначена позицією 5. При цьому стоси 1 і 2 можна розмістити в оболонці 5 так, щоб кожен з них містив окрему широку смугу з тканини або плівки; однак доцільно, щоб оболонка стосів 1 і 2 була виконана з однієї і тієї ж широкої смуги тканини, яка намотується в такий спосіб, що вона обгортає кожен з двох стосів 1 і 2 і утворює з них одне ціле. Така технологія виконання м'якої упаковки і добре відома, і не складає жодних труднощів для повного обгортання обох стосів з допомогою єдиної широкої смуги. З метою транспортування тюка широка смуга, позиція 6, яка складається з високоміцної на розтяг тканини або з плівки, розміщується на тюку і доцільно, щоб вона могла бути виготовлена з того самого матеріалу, що і оболонка. Згідно з показаним типовим варіантом здійснення винаходу широка смуга 6 розміщується на обох верхніх основних поверхнях стосів 1 і 2 і міцно з'єднана з оболонкою 5 обох стосів 1 і 2 з допомогою клею, зварюванням, пришиванням тощо. Однак в областях, позначених позицією 7, широка смуга не приєднана до оболонки 5, а швидше утворює тут подібні до вушок захватні петлі 8 і 9. Найбільш просто це досягається в той спосіб, що натягнута широка смуга тканини 6, разом з тим, дещо просувається в область 7, внаслідок чого автоматично формується подібна до вушка захватна петля. Однак, якщо в тому є необхідність, для формування петель можна використати також відлитий каркас, який знову видаляється після клейового з'єднання або приварювання широкої смуги 6 до оболонки 5, внаслідок чого формуються подібні до вушок петлі 8 і 9. На Фіг. 1 показаний також альтернативний варіант здійснення винаходу, в якому широка смуга 6, як зображено пунктирними лініями, укладена навколо верхніх кутів стосів 1 і 2 так, що широка смуга тканини 6 частково перекриває боки стосів 1 і 2 в позиціях 10 і 11, даючи переваги щодо міцного з'єднання тюка. Зрозуміло, що в областях 10 і 11 широка смуга 6 також прикріплена до оболонки 5. У варіанті винаходу згідно з Фіг. 1 подібні до вушок захватні петлі 8 і 9 зміщені всередину тюка від центру кожного стосу, котрий визначено штриховою площиною 12, і це ілюструється на лівому стосі 1 площиною 13, яка проходить приблизно по центру захватної петлі. Внаслідок цього, коли тюк під час транспортування піднімають, наприклад, автонавантажувачем з вилковим захоплювачем, показаний стрілками D крутний момент, який діє в напрямі проти годинникової стрілки, спрямований до середини, а тому під час піднімання обидва стоси фактично притискуються один до одного і не можуть розійтись. Цей захід є доцільним, хоча і несуттєвим. Іншими словами, захватні петлі 8 і 9 можуть бути також розміщені по центру або навіть ексцентрично в напрямі зовнішніх країв стосів 1 і 2. У варіанті здійснення винаходу згідно з Фіг. 2 для обох стосів 1 і 2 використовується єдина широка смуга тканини, тут однакові елементи позначені однаковими позиціями. У даному випадку зрозуміло, що на поверхні контакту між двома стосами 1 і 2 наявні два шари широкої смуги 6 з високоміцної на розтяг тканини або з плівки тоді, як кожен із стосів 1 і 2 загорнутий в оболонку з одного шару широкої смуги. У цьому випадку, як показано на Фіг. 2 вертикальною стрілкою, під час обгортання обох стосів 1 і 2 широка смуга 6 протягується вгору у вигляді видовженої петлі, після чого обидві половинки петлі 15 і 16 розтягуються в сторони, як визначено стрілками S. Ліва половинка петлі 15, яка для ілюстрації перехідної фази в даному випадку показана штрихпунктирною лінією, кладеться в напрямі ліворуч на основну поверхню стосу 1, а з іншого боку, права половинка петлі кладеться праворуч на стос 2. Ця дія знову показана ліворуч стрілкою Т. Таким чином, половинки петлі 15 і 16 лежать на верхній основній поверхні обох стосів 1 і 2 і прикріплені до оболонки 5, знову ж таки з утворенням подібних до вушок петель 8 і 9, які можуть бути відповідно виконаними, наприклад, клейовим з'єднанням, зварюванням або зшиванням. Зрозуміло, що, як наслідок складання, широка смуга, яка потім лягає зверху тюка і формує подібні до вушок захватні петлі 8 і 9, стає тепер двошаровою, а отже, має посилену конструкцію. Тут, звичайно, видовжена петля 14 також може витягуватися назовні, допоки верхня широка смуга з тканини, яка знову позначена через 6, не перекриє обидва краї стосів 1 і 2, аналогічно з варіантом винаходу згідно з Фіг. 1, що має переваги з огляду на міцність, яка залежить від ваги тюка. У наступному варіанті здійснення винаходу доцільно, щоб захватні петлі 8 і 9 мали посилену конструкцію. У варіанті винаходу згідно з Фіг. 2 це може бути реалізовано так, що відповідна армуюча тканина укладається між двома шарами кожної половинки петлі 15 і 16, і якщо необхідно, то також міцно кріпиться до широкої смуги тканини 6. Однак, можливий також варіант, коли в області обох захватних петель, а доцільно також і в сусідніх областях, широка смуга тканини б збирається воєдино і ув'язується з метою формування джгутоподібної конструкції, внаслідок чого формуються джгутоподібні захватні петлі. Нарешті, доцільним може бути варіант, де плівка, яка служить оболонкою обох стосів, має поздовжнє армування, по суті, у формі "підтяжок" у плівці, завдяки чому немає необхідності, аби згадана плівка була товстою. Залежно від визначеної мети перевагу може мати пакування обох стосів 1 і 2 плівкою або тканиною з утворенням стійкої до погодних умов суцільної оболонки, внаслідок чого навіть торцеві поверхні, які видно спереду на фігурах 1 і 2, та поверхні, спрямовані назад, можуть бути покриті плівкою або тканиною. У разі необхідності можна також передбачити, зокрема, в нижній частині кожного стосу 1 і 2, подібний до жолоба чохол, виготовлений з плівки або тканини, який розроблений і використовується як захист від погодних умов. Цей подібний до жолоба герметичний чохол може бути розміщеним усередині рукава 5.
