Струминний відцентровий насос

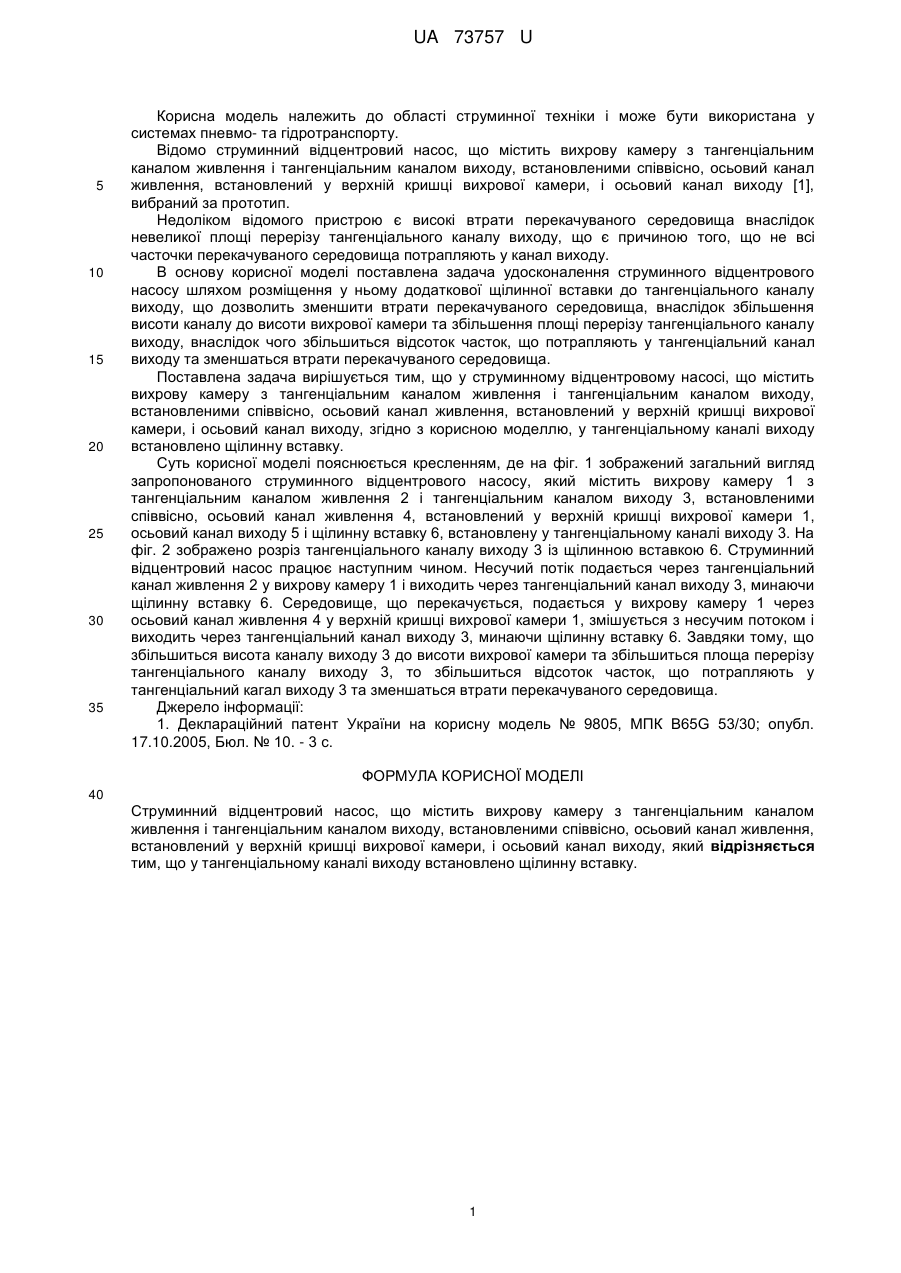

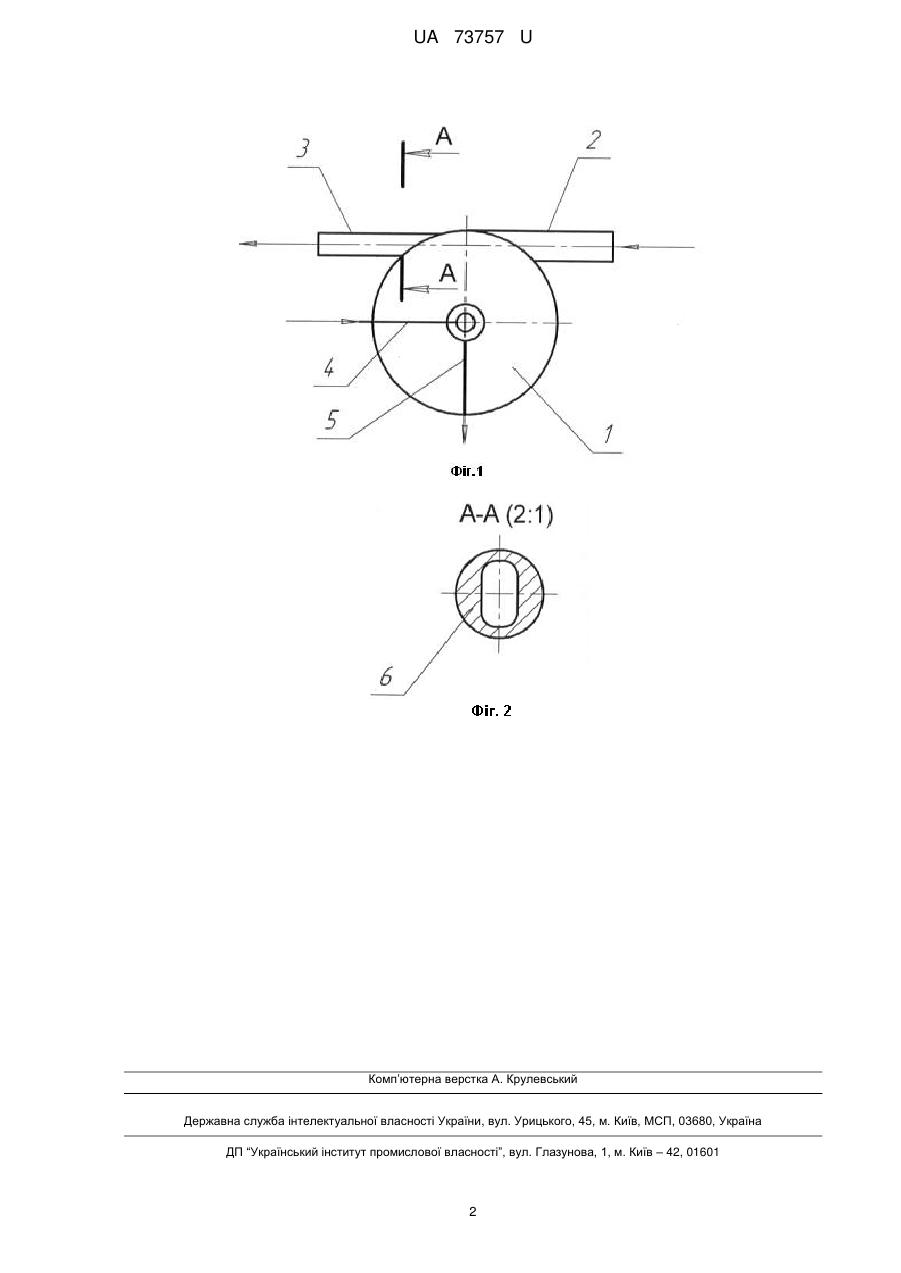

Реферат: Струминний відцентровий насос містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу. У тангенціальному каналі виходу встановлено щілинну вставку. Насос належить до струминної техніки і використовується у системах пнемо- та гідротранспорту. UA 73757 U (54) СТРУМИННИЙ ВІДЦЕНТРОВИЙ НАСОС UA 73757 U UA 73757 U 5 10 15 20 25 30 35 Корисна модель належить до області струминної техніки і може бути використана у системах пневмо- та гідротранспорту. Відомо струминний відцентровий насос, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу [1], вибраний за прототип. Недоліком відомого пристрою є високі втрати перекачуваного середовища внаслідок невеликої площі перерізу тангенціального каналу виходу, що є причиною того, що не всі часточки перекачуваного середовища потрапляють у канал виходу. В основу корисної моделі поставлена задача удосконалення струминного відцентрового насосу шляхом розміщення у ньому додаткової щілинної вставки до тангенціального каналу виходу, що дозволить зменшити втрати перекачуваного середовища, внаслідок збільшення висоти каналу до висоти вихрової камери та збільшення площі перерізу тангенціального каналу виходу, внаслідок чого збільшиться відсоток часток, що потрапляють у тангенціальний канал виходу та зменшаться втрати перекачуваного середовища. Поставлена задача вирішується тим, що у струминному відцентровому насосі, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу, згідно з корисною моделлю, у тангенціальному каналі виходу встановлено щілинну вставку. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений загальний вигляд запропонованого струминного відцентрового насосу, який містить вихрову камеру 1 з тангенціальним каналом живлення 2 і тангенціальним каналом виходу 3, встановленими співвісно, осьовий канал живлення 4, встановлений у верхній кришці вихрової камери 1, осьовий канал виходу 5 і щілинну вставку 6, встановлену у тангенціальному каналі виходу 3. На фіг. 2 зображено розріз тангенціального каналу виходу 3 із щілинною вставкою 6. Струминний відцентровий насос працює наступним чином. Несучий потік подається через тангенціальний канал живлення 2 у вихрову камеру 1 і виходить через тангенціальний канал виходу 3, минаючи щілинну вставку 6. Середовище, що перекачується, подається у вихрову камеру 1 через осьовий канал живлення 4 у верхній кришці вихрової камери 1, змішується з несучим потоком і виходить через тангенціальний канал виходу 3, минаючи щілинну вставку 6. Завдяки тому, що збільшиться висота каналу виходу 3 до висоти вихрової камери та збільшиться площа перерізу тангенціального каналу виходу 3, то збільшиться відсоток часток, що потрапляють у тангенціальний кагал виходу 3 та зменшаться втрати перекачуваного середовища. Джерело інформації: 1. Деклараційний патент України на корисну модель № 9805, МПК B65G 53/30; опубл. 17.10.2005, Бюл. № 10. - 3 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Струминний відцентровий насос, що містить вихрову камеру з тангенціальним каналом живлення і тангенціальним каналом виходу, встановленими співвісно, осьовий канал живлення, встановлений у верхній кришці вихрової камери, і осьовий канал виходу, який відрізняється тим, що у тангенціальному каналі виходу встановлено щілинну вставку. 1 UA 73757 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
