Струминний насос

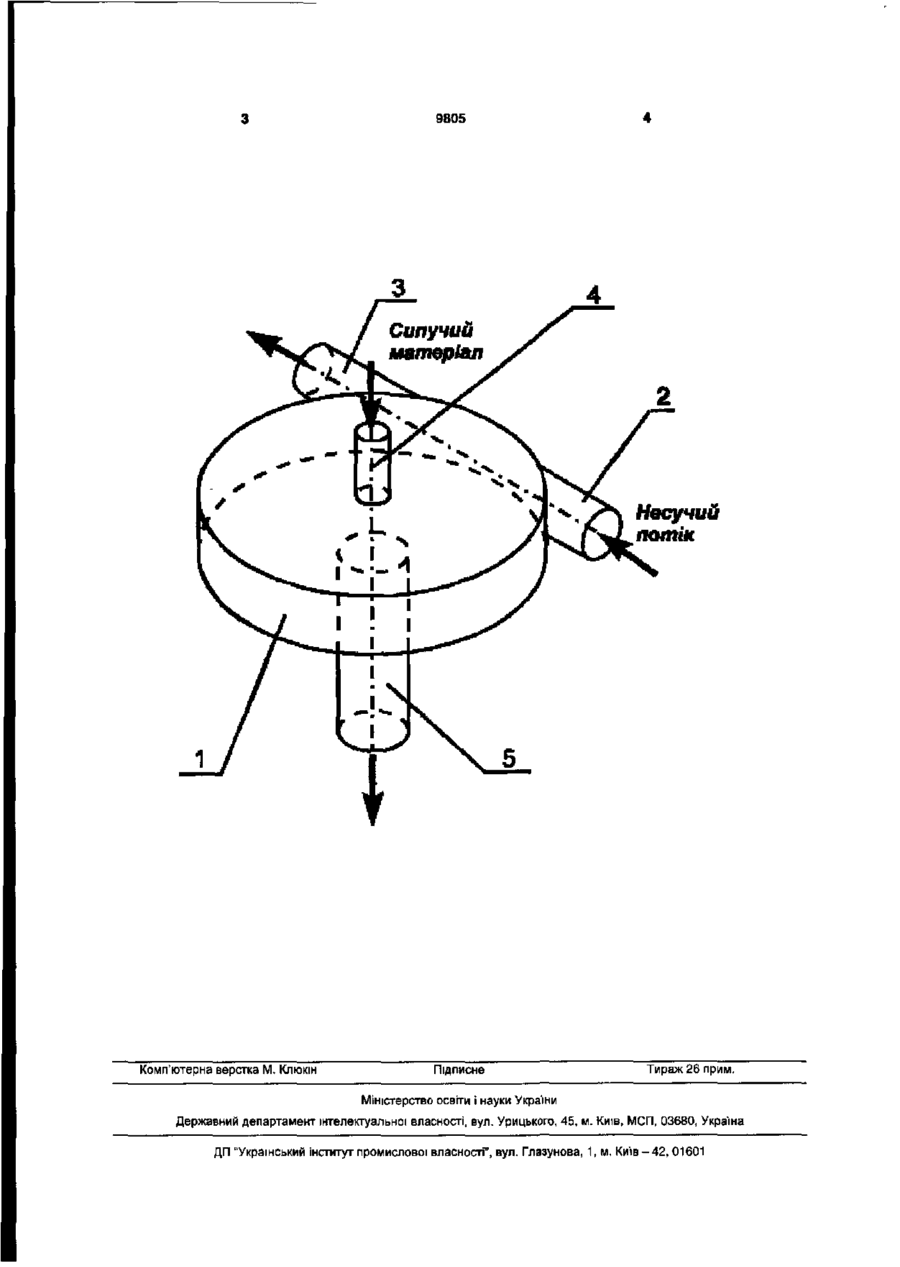

Струминний насос, що містить вихрову камеру, тангенціальний канал живлення, осьовий і тангенціальний канали виходу, який відрізняється тим, що тангенціальні канали живлення і виходу з вихрової камери встановлено співвісно і пристрій оснащений осьовим каналом живлення у верхній кришці вихрової камери. Корисна модель відноситься до області струминної техніки і може бути використана в системах пневмотранспорту. Відомо пристрій, що містить вихрову камеру, тангенціальний канал живлення, осьовий і тангенціальний канали виходу [див. Jeffrey L. Beck. Vortex injection method and apparatus. Патент США №4449862, 1980], обраний за прототип. Недоліком відомого пристрою є великі гідравлічні втрати при повороті несучого потоку на 180°. В основу корисної моделі поставлена задача удосконалення струминного насосу шляхом співвісної установки тангенціальних каналів живлення і виходу з вихрової камери й установки осьового каналу для введення матеріалу у верхній кришці пристрою, що спрощує конструкцію пристрою і поліпшує його характеристики. Зазначена задача досягається тим, що в струминному насосі, що містить вихрову камеру, тангенціальний канал живлення, осьовий і тангенціальний канали виходу, відповідно до корисної моделі, тангенціальні канали живлення і виходу з вихрової камери встановлено співвісно і пристрій постачено осьовим каналом живлення у верхній кришці вихрової камери для подачі твердого матеріалу. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд запропонованого струминного насоса. Струминний насос містить вихрову камеру 1, тангенціальний канал живлення 2, тангенціальний канал виходу 3, встановлені співвісно, осьовий канал живлення 4 у верхній кришці вихрової камери 1 і осьовий канал виходу 5. Пристрій працює наступним чином. Несучий потік газу подається через тангенціальний канал живлення 2 у вихрову камеру 1 і виходить через тангенціальний канал виходу 3. Сипучий матеріал подається у вихрову камеру 1 через осьовий канал живлення 4 у верхній кришці вихрової камери 1, змішується з несучим потоком газу і виходить через тангенціальний канал виходу 3. Частина несучого потоку виходить через осьовий канал 5, формуючи потік. ю о 00 О) 9805 Сипучий матеріал Несучий потік Комп'ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
