Інформаційно-вимірювальна система для контролю якості мінеральної сировини

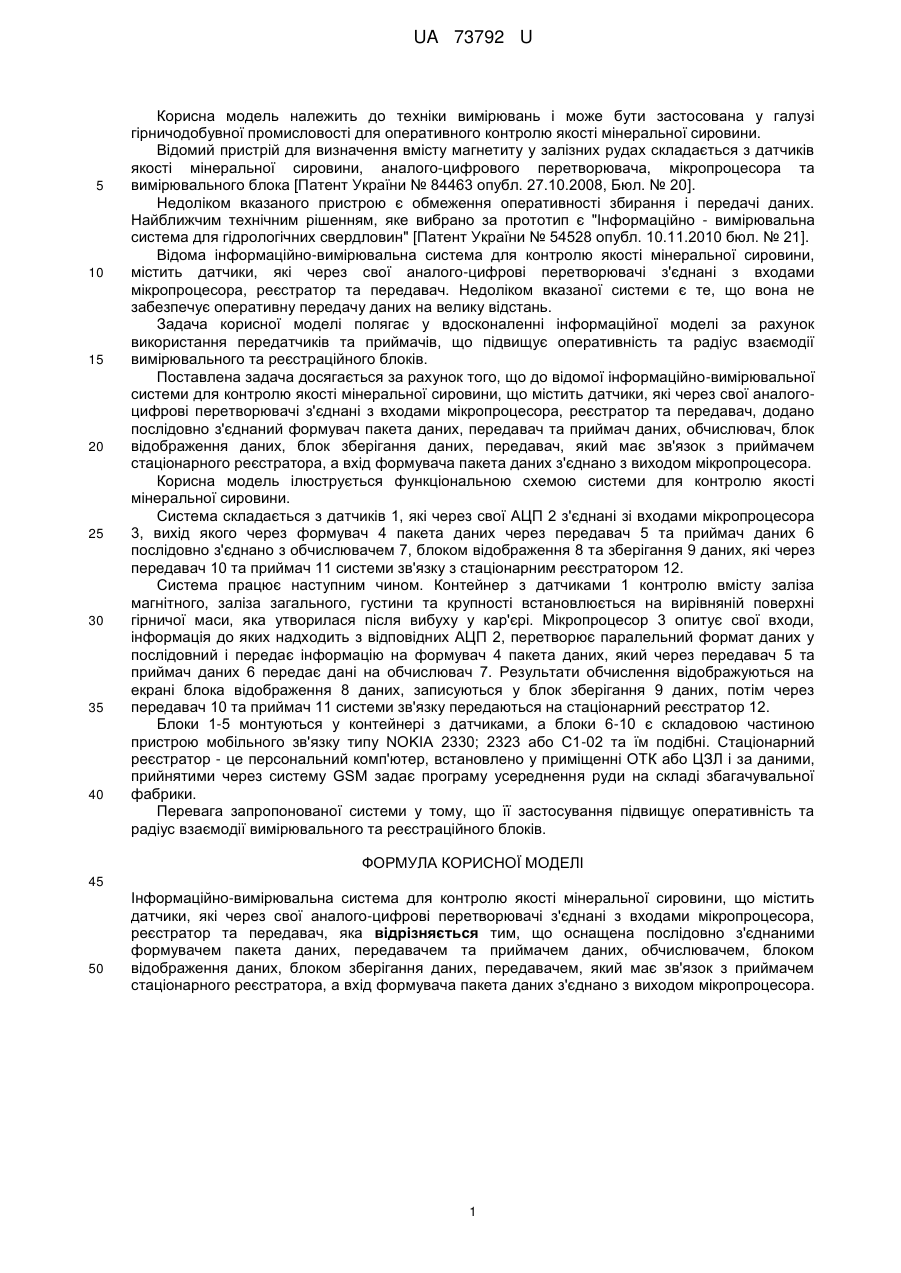

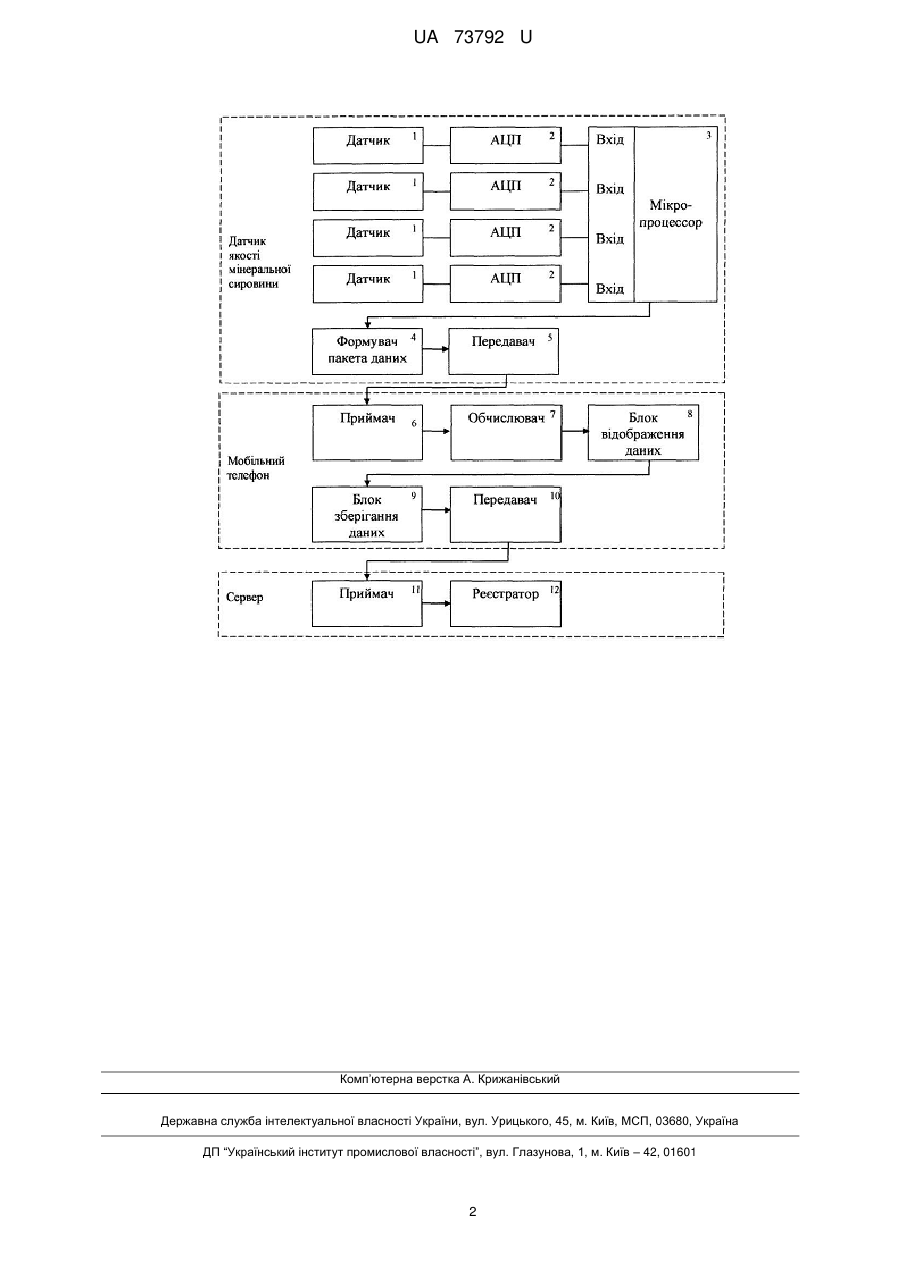

Реферат: Інформаційно-вимірювальна система для контролю якості мінеральної сировини містить датчики, які через свої аналого-цифрові перетворювачі з'єднані з входами мікропроцесора, реєстратор та передавач. Система оснащена послідовно з'єднаними формувачем пакета даних, передавачем та приймачем даних, обчислювачем, блоком відображення даних, блоком зберігання даних, передавачем, який має зв'язок з приймачем стаціонарного реєстратора. Вхід формувача пакета даних з'єднано з виходом мікропроцесора. UA 73792 U (12) UA 73792 U UA 73792 U 5 10 15 20 25 30 35 40 Корисна модель належить до техніки вимірювань і може бути застосована у галузі гірничодобувної промисловості для оперативного контролю якості мінеральної сировини. Відомий пристрій для визначення вмісту магнетиту у залізних рудах складається з датчиків якості мінеральної сировини, аналого-цифрового перетворювача, мікропроцесора та вимірювального блока [Патент України № 84463 опубл. 27.10.2008, Бюл. № 20]. Недоліком вказаного пристрою є обмеження оперативності збирання і передачі даних. Найближчим технічним рішенням, яке вибрано за прототип є "Інформаційно - вимірювальна система для гідрологічних свердловин" [Патент України № 54528 опубл. 10.11.2010 бюл. № 21]. Відома інформаційно-вимірювальна система для контролю якості мінеральної сировини, містить датчики, які через свої аналого-цифрові перетворювачі з'єднані з входами мікропроцесора, реєстратор та передавач. Недоліком вказаної системи є те, що вона не забезпечує оперативну передачу даних на велику відстань. Задача корисної моделі полягає у вдосконаленні інформаційної моделі за рахунок використання передатчиків та приймачів, що підвищує оперативність та радіус взаємодії вимірювального та реєстраційного блоків. Поставлена задача досягається за рахунок того, що до відомої інформаційно-вимірювальної системи для контролю якості мінеральної сировини, що містить датчики, які через свої аналогоцифрові перетворювачі з'єднані з входами мікропроцесора, реєстратор та передавач, додано послідовно з'єднаний формувач пакета даних, передавач та приймач даних, обчислювач, блок відображення даних, блок зберігання даних, передавач, який має зв'язок з приймачем стаціонарного реєстратора, а вхід формувача пакета даних з'єднано з виходом мікропроцесора. Корисна модель ілюструється функціональною схемою системи для контролю якості мінеральної сировини. Система складається з датчиків 1, які через свої АЦП 2 з'єднані зі входами мікропроцесора 3, вихід якого через формувач 4 пакета даних через передавач 5 та приймач даних 6 послідовно з'єднано з обчислювачем 7, блоком відображення 8 та зберігання 9 даних, які через передавач 10 та приймач 11 системи зв'язку з стаціонарним реєстратором 12. Система працює наступним чином. Контейнер з датчиками 1 контролю вмісту заліза магнітного, заліза загального, густини та крупності встановлюється на вирівняній поверхні гірничої маси, яка утворилася після вибуху у кар'єрі. Мікропроцесор 3 опитує свої входи, інформація до яких надходить з відповідних АЦП 2, перетворює паралельний формат даних у послідовний і передає інформацію на формувач 4 пакета даних, який через передавач 5 та приймач даних 6 передає дані на обчислювач 7. Результати обчислення відображуються на екрані блока відображення 8 даних, записуються у блок зберігання 9 даних, потім через передавач 10 та приймач 11 системи зв'язку передаються на стаціонарний реєстратор 12. Блоки 1-5 монтуються у контейнері з датчиками, а блоки 6-10 є складовою частиною пристрою мобільного зв'язку типу NOKIA 2330; 2323 або С1-02 та їм подібні. Стаціонарний реєстратор - це персональний комп'ютер, встановлено у приміщенні ОТК або ЦЗЛ і за даними, прийнятими через систему GSM задає програму усереднення руди на складі збагачувальної фабрики. Перевага запропонованої системи у тому, що її застосування підвищує оперативність та радіус взаємодії вимірювального та реєстраційного блоків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Інформаційно-вимірювальна система для контролю якості мінеральної сировини, що містить датчики, які через свої аналого-цифрові перетворювачі з'єднані з входами мікропроцесора, реєстратор та передавач, яка відрізняється тим, що оснащена послідовно з'єднаними формувачем пакета даних, передавачем та приймачем даних, обчислювачем, блоком відображення даних, блоком зберігання даних, передавачем, який має зв'язок з приймачем стаціонарного реєстратора, а вхід формувача пакета даних з'єднано з виходом мікропроцесора. 1 UA 73792 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
