Ортопедична устілка

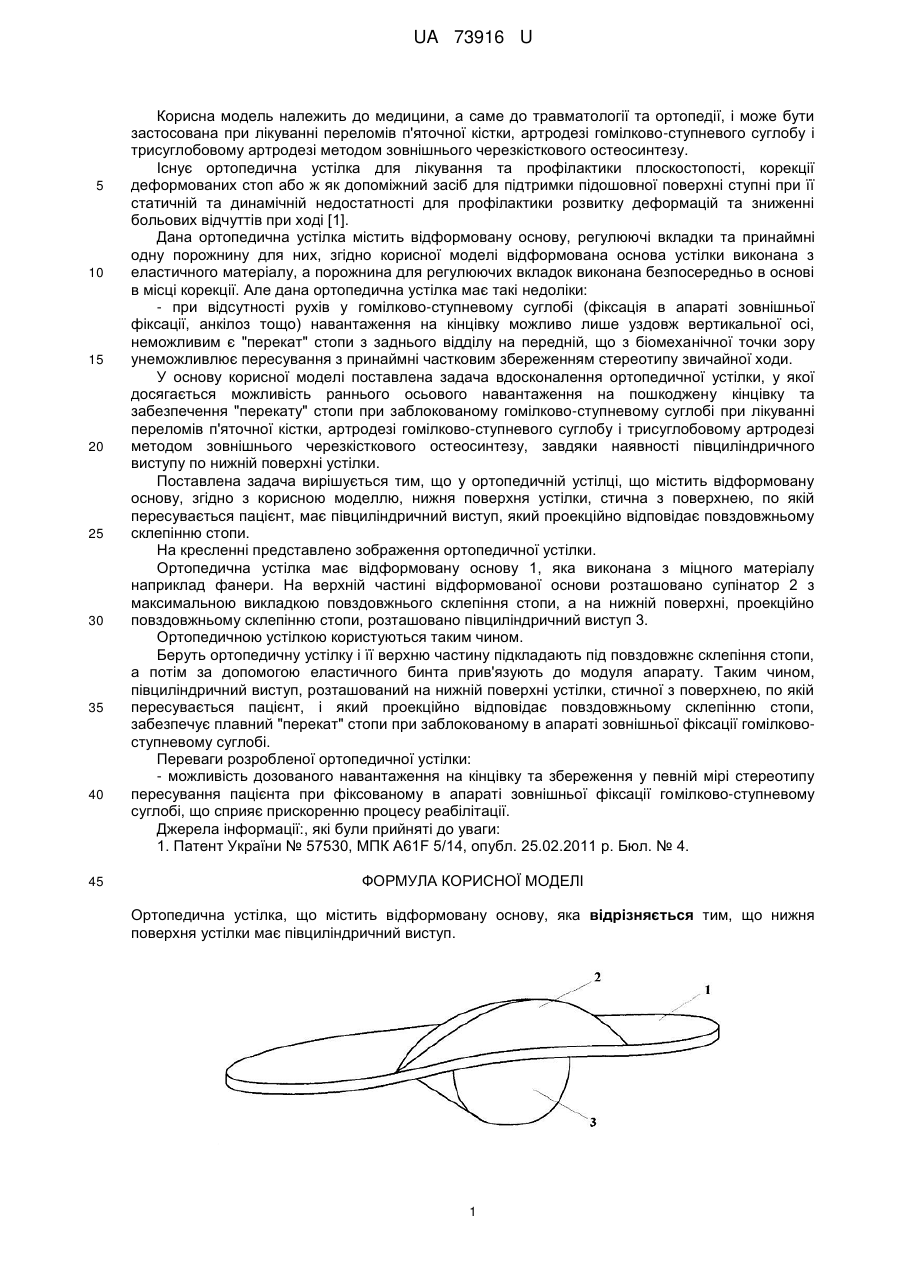

Реферат: Ортопедична устілка містить відформовану основу та півциліндричний виступ. UA 73916 U (54) ОРТОПЕДИЧНА УСТІЛКА UA 73916 U UA 73916 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до травматології та ортопедії, і може бути застосована при лікуванні переломів п'яточної кістки, артродезі гомілково-ступневого суглобу і трисуглобовому артродезі методом зовнішнього черезкісткового остеосинтезу. Існує ортопедична устілка для лікування та профілактики плоскостопості, корекції деформованих стоп або ж як допоміжний засіб для підтримки підошовної поверхні ступні при її статичній та динамічній недостатності для профілактики розвитку деформацій та зниженні больових відчуттів при ході [1]. Дана ортопедична устілка містить відформовану основу, регулюючі вкладки та принаймні одну порожнину для них, згідно корисної моделі відформована основа устілки виконана з еластичного матеріалу, а порожнина для регулюючих вкладок виконана безпосередньо в основі в місці корекції. Але дана ортопедична устілка має такі недоліки: - при відсутності рухів у гомілково-ступневому суглобі (фіксація в апараті зовнішньої фіксації, анкілоз тощо) навантаження на кінцівку можливо лише уздовж вертикальної осі, неможливим є "перекат" стопи з заднього відділу на передній, що з біомеханічної точки зору унеможливлює пересування з принаймні частковим збереженням стереотипу звичайної ходи. У основу корисної моделі поставлена задача вдосконалення ортопедичної устілки, у якої досягається можливість раннього осьового навантаження на пошкоджену кінцівку та забезпечення "перекату" стопи при заблокованому гомілково-ступневому суглобі при лікуванні переломів п'яточної кістки, артродезі гомілково-ступневого суглобу і трисуглобовому артродезі методом зовнішнього черезкісткового остеосинтезу, завдяки наявності півциліндричного виступу по нижній поверхні устілки. Поставлена задача вирішується тим, що у ортопедичній устілці, що містить відформовану основу, згідно з корисною моделлю, нижня поверхня устілки, стична з поверхнею, по якій пересувається пацієнт, має півциліндричний виступ, який проекційно відповідає повздовжньому склепінню стопи. На кресленні представлено зображення ортопедичної устілки. Ортопедична устілка має відформовану основу 1, яка виконана з міцного матеріалу наприклад фанери. На верхній частині відформованої основи розташовано супінатор 2 з максимальною викладкою повздовжнього склепіння стопи, а на нижній поверхні, проекційно повздовжньому склепінню стопи, розташовано півциліндричний виступ 3. Ортопедичною устілкою користуються таким чином. Беруть ортопедичну устілку і її верхню частину підкладають під повздовжнє склепіння стопи, а потім за допомогою еластичного бинта прив'язують до модуля апарату. Таким чином, півциліндричний виступ, розташований на нижній поверхні устілки, стичної з поверхнею, по якій пересувається пацієнт, і який проекційно відповідає повздовжньому склепінню стопи, забезпечує плавний "перекат" стопи при заблокованому в апараті зовнішньої фіксації гомілковоступневому суглобі. Переваги розробленої ортопедичної устілки: - можливість дозованого навантаження на кінцівку та збереження у певній мірі стереотипу пересування пацієнта при фіксованому в апараті зовнішньої фіксації гомілково-ступневому суглобі, що сприяє прискоренню процесу реабілітації. Джерела інформації:, які були прийняті до уваги: 1. Патент України № 57530, МПК А61F 5/14, опубл. 25.02.2011 р. Бюл. № 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ортопедична устілка, що містить відформовану основу, яка відрізняється тим, що нижня поверхня устілки має півциліндричний виступ. 1 UA 73916 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
