Лікувально-ортопедична устілка

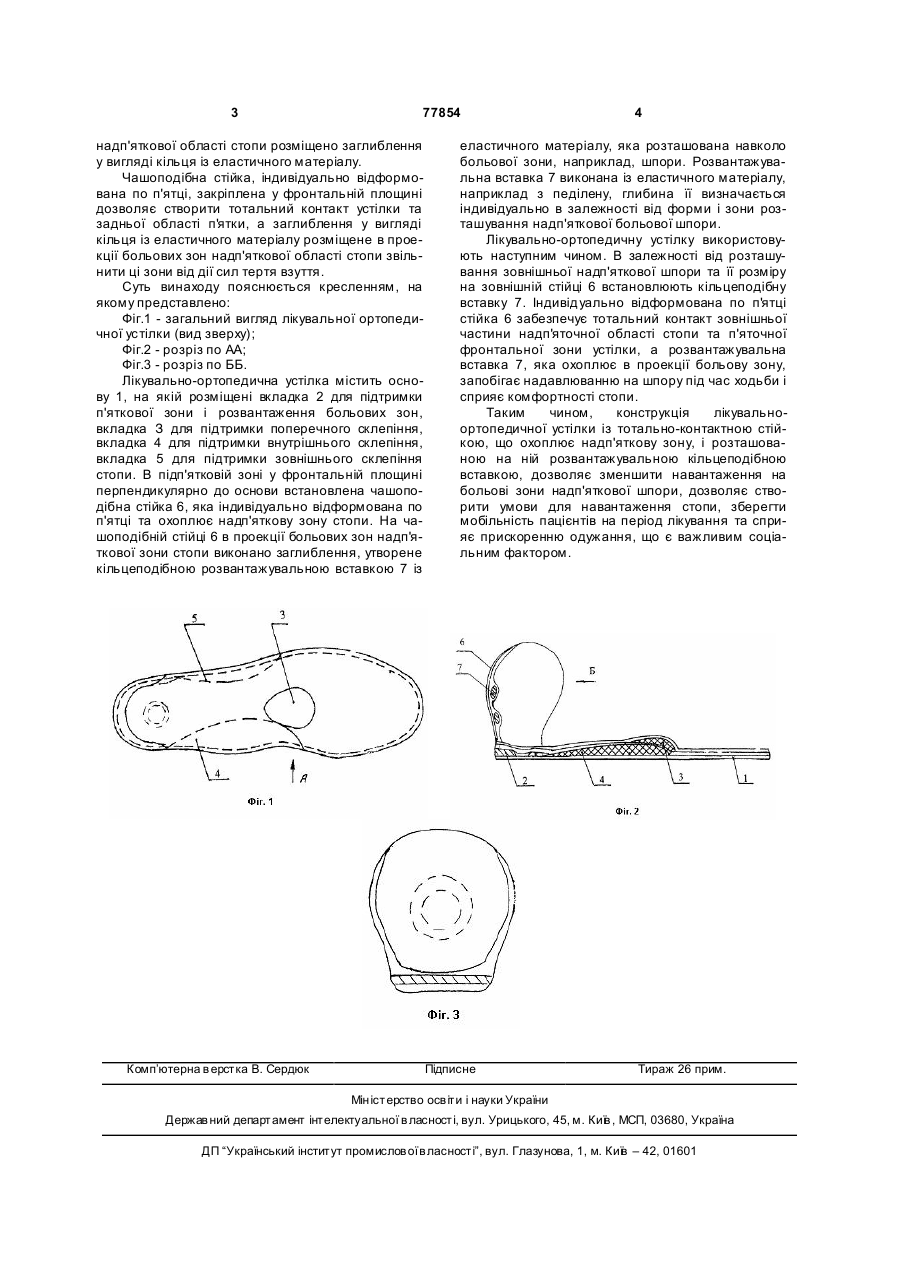

Лікувально-ортопедична устілка, що містить нижні та верхні шари, між якими вставлені вкладки для підтримки поперечного, внутрішнього та зовнішнього склепінь стопи, вкладку для підтримки п'яткової зони, яка відрізняється тим, що встановлена чашоподібна стійка, яка індивідуально відформована по задній поверхні п'ятки стопи та закріплена між верхнім та нижнім шарами устілки в підп'ятковій зоні у фронтальній площині, на чашоподібній стійці в проекції больових зон надп'яткової зони стопи розміщено заглиблення у вигляді кільця із еластичного матеріалу. (19) (21) a200502644 (22) 23.03.2005 (24) 15.01.2007 (46) 15.01.2007, Бюл. №1, 2007р. (72) Маєвський Віталій Сергійович, Калінін Олег Юрійович, Віщенко Харитон Миколайович, Андрухова Раїса Василівна (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОТЕЗУВАННЯ, ПРОТЕЗОБУДУВАННЯ ТА ВІДНОВЛЕННЯ ПРАЦЕЗДАТНОСТІ (56) SU 1637793, 30.03.1991 UA 68918, 16.08.2004 DE 29501471 U1, 16.03.1995 US 4928404, 29.05.1990 3 77854 надп'яткової області стопи розміщено заглиблення у вигляді кільця із еластичного матеріалу. Чашоподібна стійка, індивідуально відформована по п'ятці, закріплена у фронтальній площині дозволяє створити тотальний контакт устілки та задньої області п'ятки, а заглиблення у вигляді кільця із еластичного матеріалу розміщене в проекції больових зон надп'яткової області стопи звільнити ці зони від дії сил тертя взуття. Суть винаходу пояснюється кресленням, на якому представлено: Фіг.1 - загальний вигляд лікувальної ортопедичної устілки (вид зверху); Фіг.2 - розріз по АА; Фіг.3 - розріз по ББ. Лікувально-ортопедична устілка містить основу 1, на якій розміщені вкладка 2 для підтримки п'яткової зони і розвантаження больових зон, вкладка З для підтримки поперечного склепіння, вкладка 4 для підтримки внутрішнього склепіння, вкладка 5 для підтримки зовнішнього склепіння стопи. В підп'ятковій зоні у фронтальній площині перпендикулярно до основи встановлена чашоподібна стійка 6, яка індивідуально відформована по п'ятці та охоплює надп'яткову зону стопи. На чашоподібній стійці 6 в проекції больових зон надп'я ткової зони стопи виконано заглиблення, утворене кільцеподібною розвантажувальною вставкою 7 із Комп’ютерна в ерстка В. Сердюк 4 еластичного матеріалу, яка розташована навколо больової зони, наприклад, шпори. Розвантажувальна вставка 7 виконана із еластичного матеріалу, наприклад з педілену, глибина її визначається індивідуально в залежності від форми і зони розташування надп'яткової больової шпори. Лікувально-ортопедичну устілку використовують наступним чином. В залежності від розташування зовнішньої надп'яткової шпори та її розміру на зовнішній стійці 6 встановлюють кільцеподібну вставку 7. Індивідуально відформована по п'ятці стійка 6 забезпечує тотальний контакт зовнішньої частини надп'яточної області стопи та п'яточної фронтальної зони устілки, а розвантажувальна вставка 7, яка охоплює в проекції больову зону, запобігає надавлюванню на шпору під час ходьби і сприяє комфортності стопи. Таким чином, конструкція лікувальноортопедичної устілки із тотально-контактною стійкою, що охоплює надп'яткову зону, і розташованою на ній розвантажувальною кільцеподібною вставкою, дозволяє зменшити навантаження на больові зони надп'яткової шпори, дозволяє створити умови для навантаження стопи, зберегти мобільність пацієнтів на період лікування та сприяє прискоренню одужання, що є важливим соціальним фактором. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
