Статор компресора турбомашини
Номер патенту: 73934
Опубліковано: 17.10.2005
Автори: Дід'є Мервілль, Даніель До, Жан-П'єр Кобе, Антуан Жан
Формула / Реферат

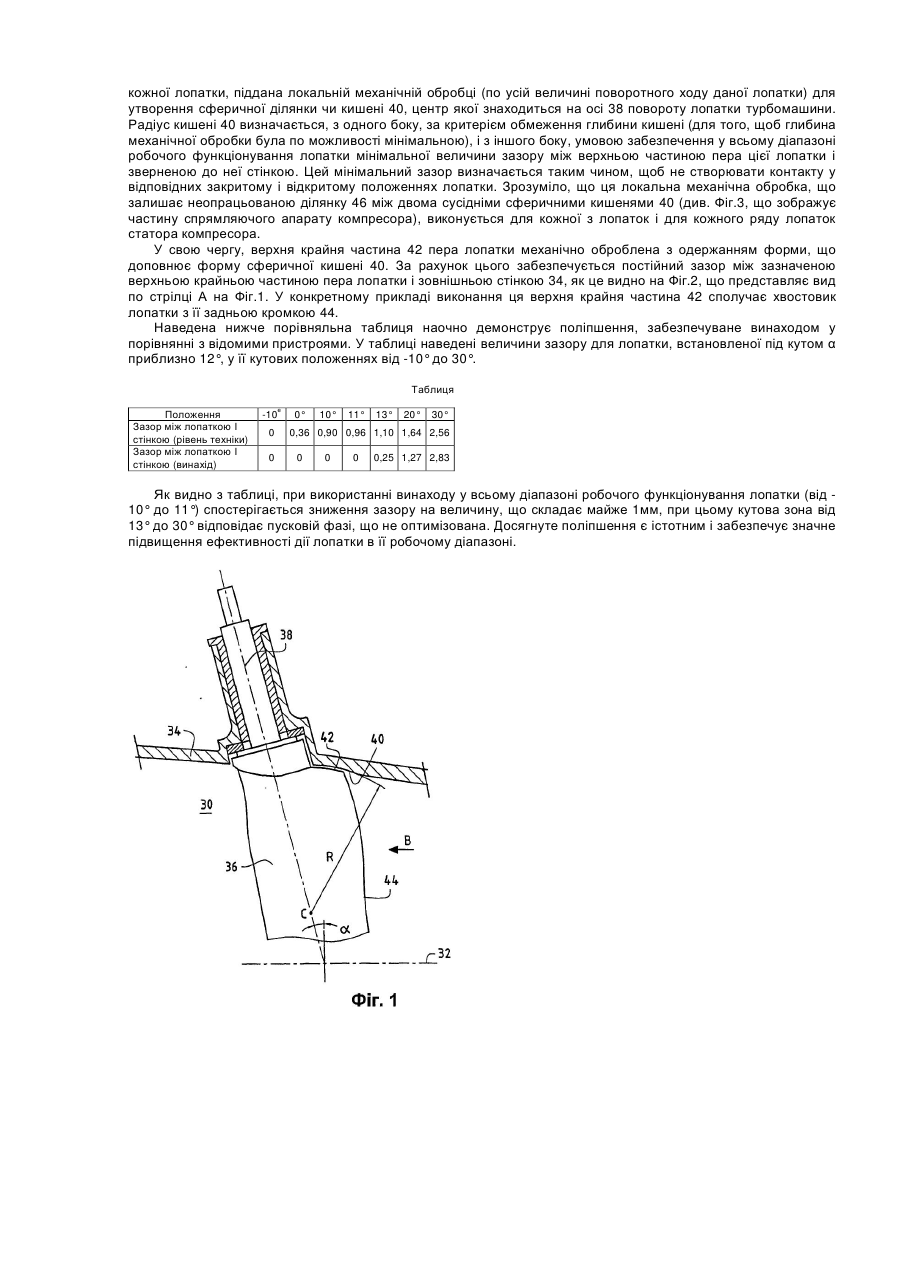

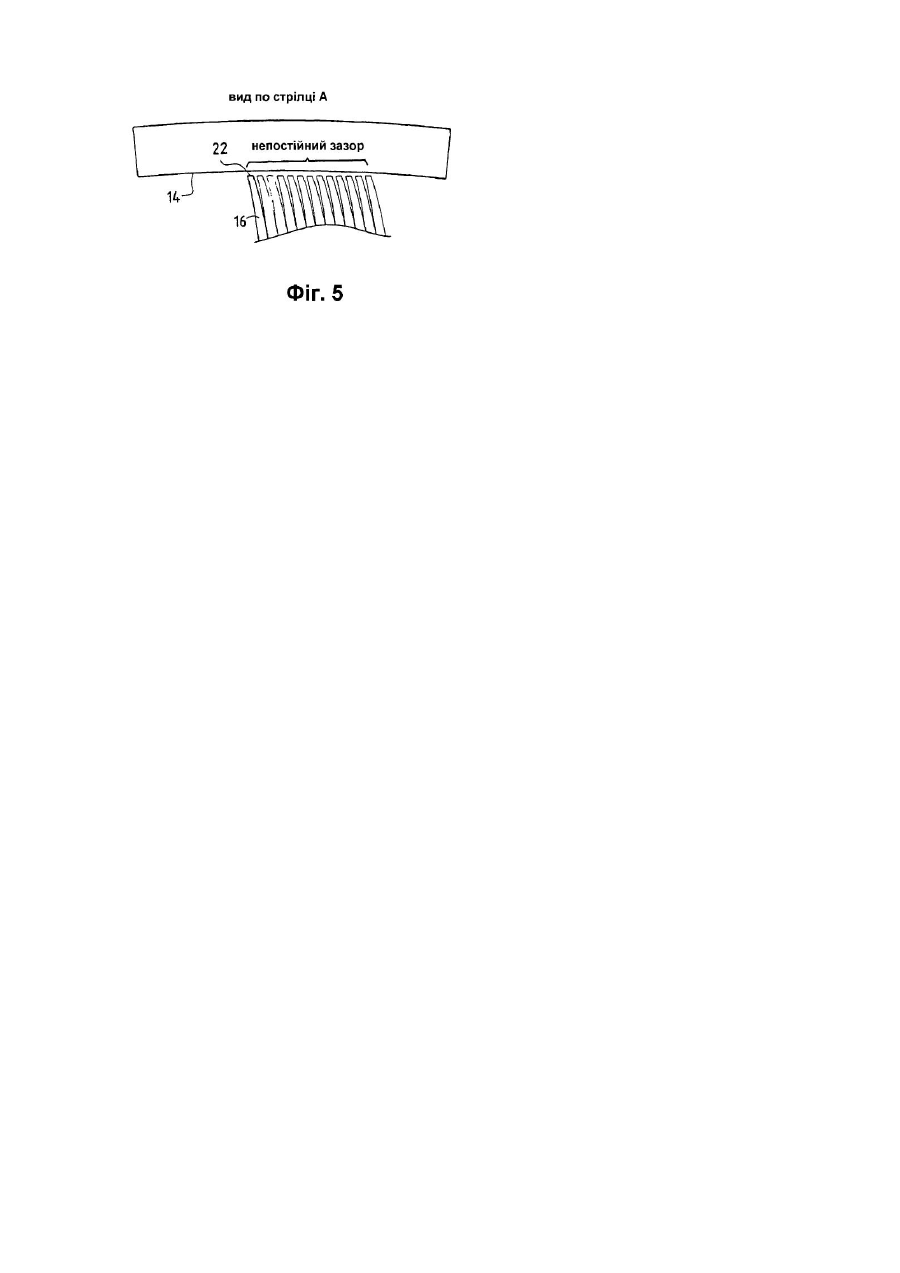

1. Статор компресора турбомашини з набором поворотних лопаток (36), кожна з яких установлена з можливістю повороту навколо осі (38) повороту у стінці (34), що утворює поверхню обертання навколо центральної подовжньої осі (32) обертання турбомашини, причому зазначена вісь повороту розташована з нахилом під визначеним кутом (а) до площини, перпендикулярної центральній подовжній осі, який відрізняється тим, що згадана стінка механічно оброблена локально напроти крайньої частини (42) пера кожної з лопаток для формування декількох сферичних ділянок чи кишень (40), причому дві сусідні сферичні кишені розділені механічно необробленою частиною (46), і відповідні центри сферичних кишень розташовані на осях повороту лопаток, а радіуси визначені таким чином, щоб забезпечити в усьому діапазоні функціонування лопаток мінімальний заданий зазор між крайньою частиною пера кожної лопатки і сферичною ділянкою, що знаходиться напроти неї, механічно обробленою з урахуванням обмеження глибини механічної обробки цієї сферичної ділянки.

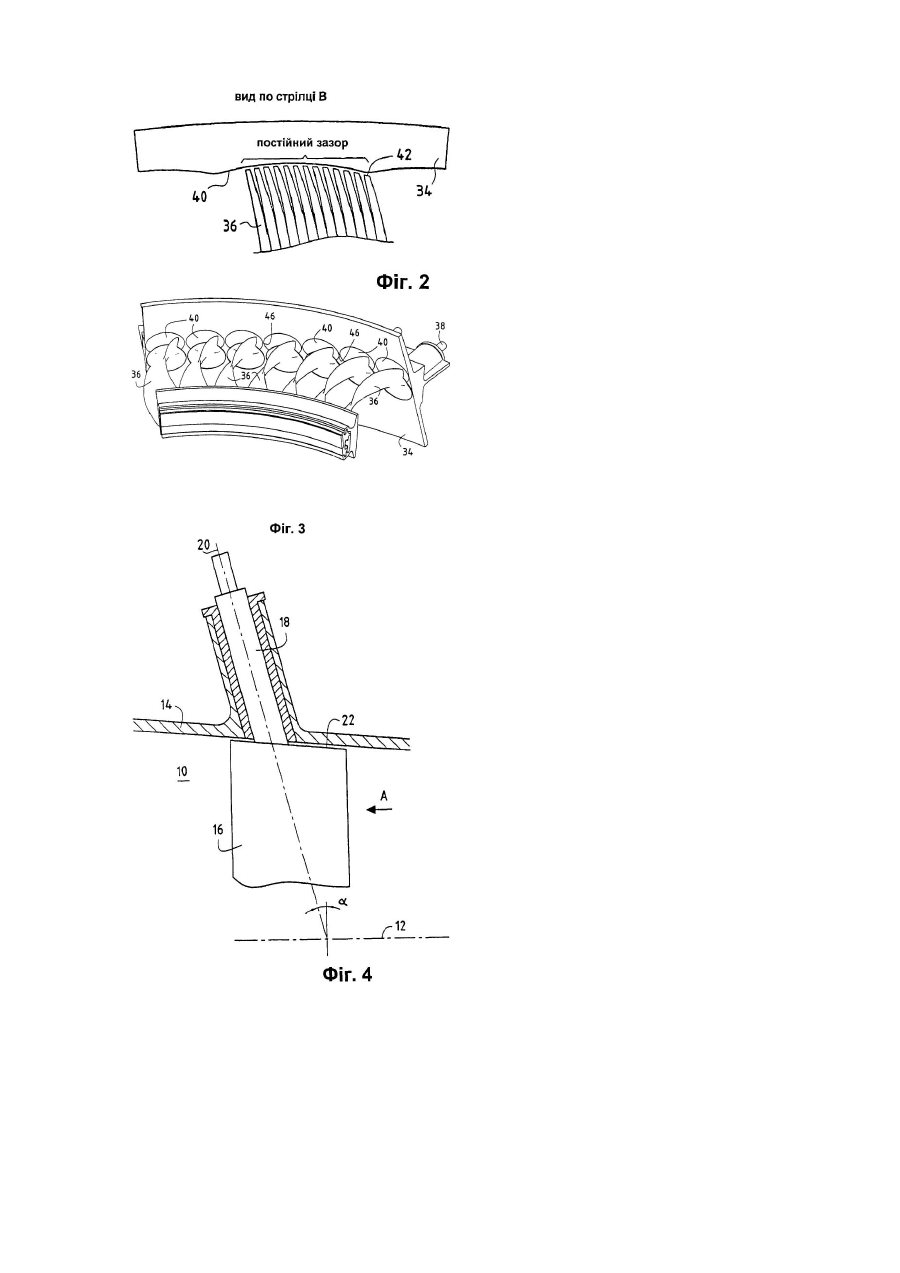

2. Статор компресора за п. 1, який відрізняється тим, що крайня частина пера лопатки механічно оброблена за формою, що доповнює форму сферичної кишені таким чином, щоб забезпечити постійний зазор між стінкою і крайньою частиною пера лопатки.
3. Статор компресора за п. 2, який відрізняється тим, що стінка є зовнішньою стінкою чи корпусом статора компресора, крайня частина пера лопатки є верхньою крайньою частиною пера цієї лопатки.
4. Статор компресора за п. 3, який відрізняється тим, що верхня крайня частина є частиною лопатки, що сполучає хвостовик лопатки з її задньою кромкою (44).
Додаткова інформація
Назва патенту англійськоюStator of a compressor of a turbo-machine
Назва патенту російськоюСтатор компрессора турбомашины
МПК / Мітки
МПК: F01D 5/00
Мітки: статор, турбомашині, компресора
