Вузол вентиляції статорного кільця
Формула / Реферат

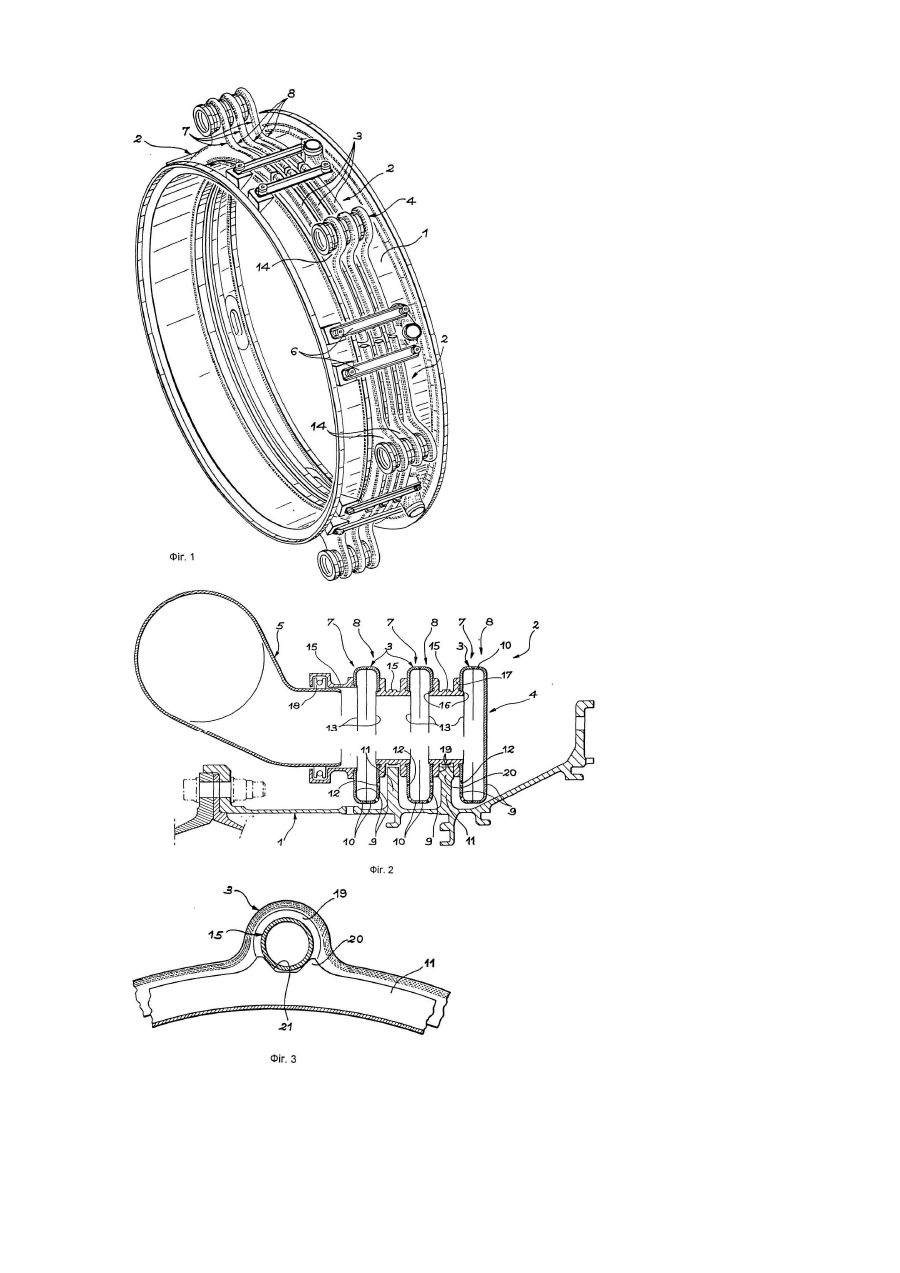

1. Вузол (2) вентиляції статорного кільця (1), який містить розгалужені трубки, що включають у себе підвідні трубки (5), розподільники (4) і колектори (3), розташовані поблизу кільця і оснащені отворами (12), через які продувається газ у напрямку кільця, який відрізняється тим, що колектори утворені парами півоболонок (7, 8), котрі містять торцеву частину (9) і обід (10), що оточує торцеву частину, при цьому пари півоболонок сполучені по ободах, розподільники містять втулки (15), які утворюють розпірки між колекторами і оснащені кінцевими частинами (16), причому у бічних частинах (14) торцевих частин виконано отвори (13), в які входять кінцеві частини (16) втулок (15).
2. Вузол вентиляції статорного кільця за п. 1, який відрізняється тим, що півоболонки мають ідентичні торцеві частини, а ободи мають різну ширину.
3. Вузол вентиляції статорного кільця за будь-яким з пп. 1 або 2, який відрізняється тим, що містить ребра (11) із V-подібними канавками (21), у яких установлені втулки (15) з можливістю самоцентрування для забезпечення точного радіального і тангенціального розташування розподільників на кільці (1), і орієнтації останніх уздовж центральної осі двигуна.
4. Вузол вентиляції статорного кільця за будь-яким з пп. 1-3, який відрізняється тим, що одна із втулок має плоскі поверхні (19), рівнобіжні колекторам, що спираються на ребро (11) статорного кільця (1), при цьому ребро (11) має локальне розширення для зменшення осьового зазору зі згаданою втулкою і забезпечення осьового позиціонування розподільників (4) на кільці (1).
5. Вузол вентиляції статорного кільця за будь-яким із пп. 1-4, який відрізняється тим, що містить опорні планки (6) колекторів, що накривають колектори (3), розміщені над ними і закріплені на статорному кільці.
6. Вузол вентиляції статорного кільця за п. 5, який відрізняється тим, що опорні планки прикріплені до статорного кільця за допомогою пружних з'єднань.

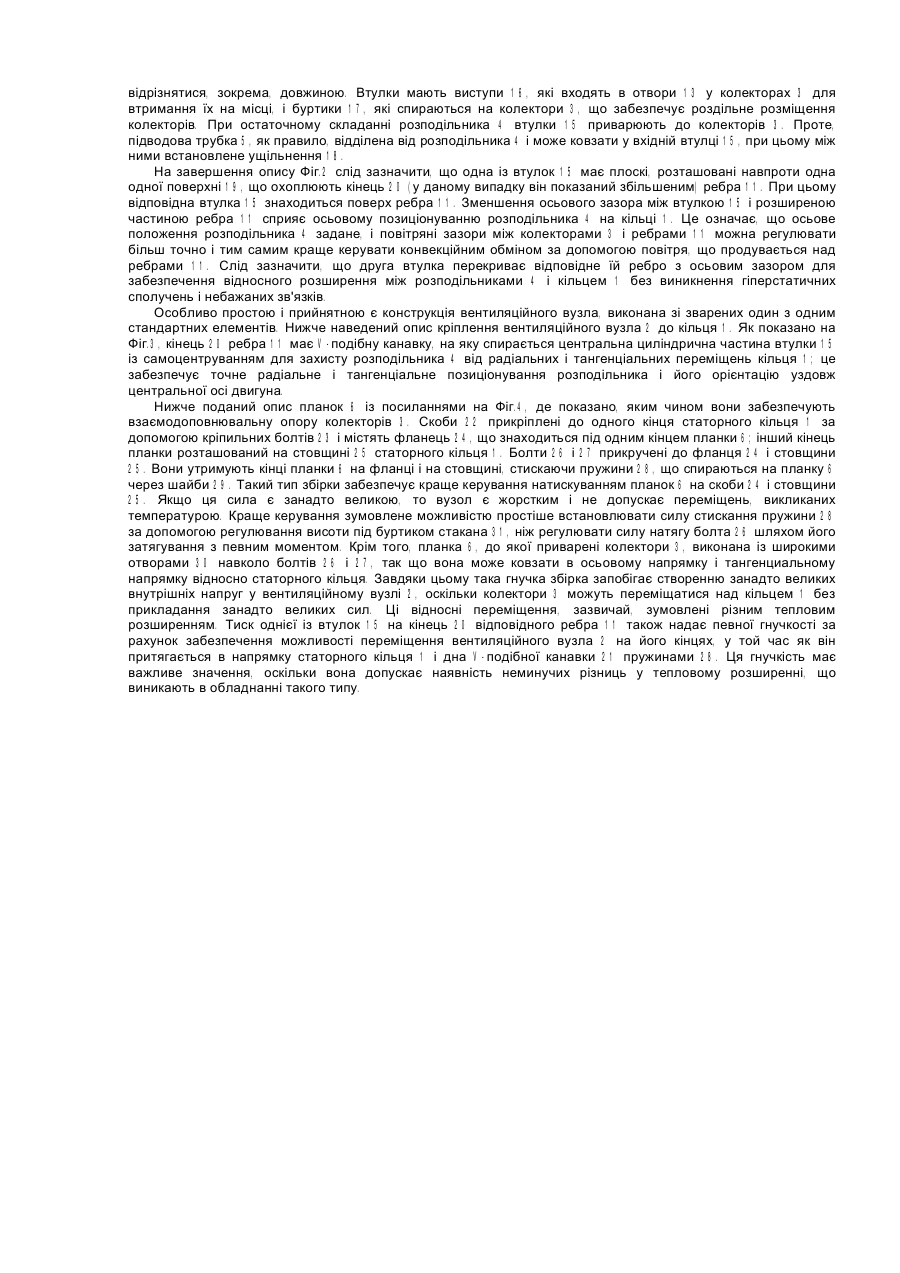

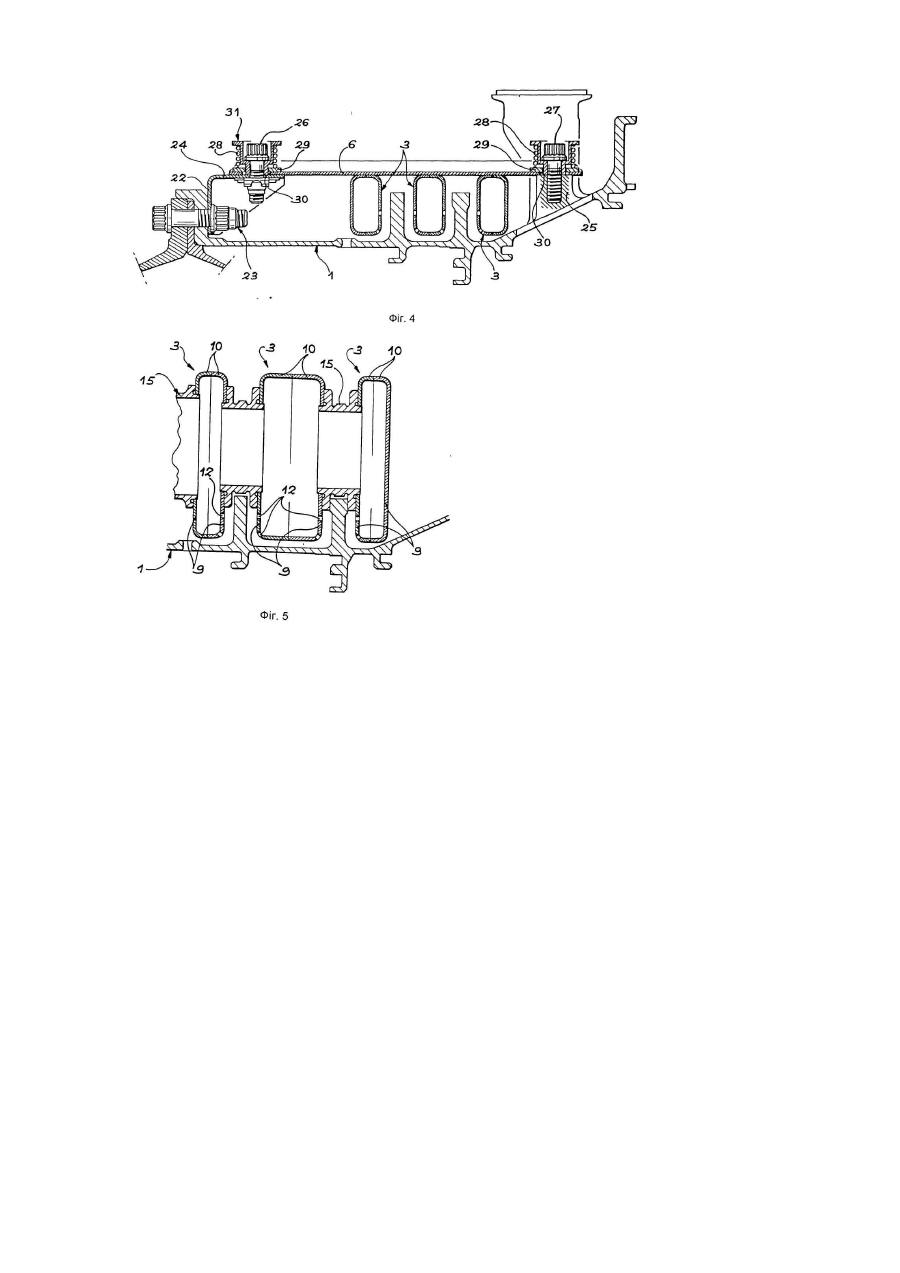

7. Вузол вентиляції статорного кільця за будь-яким з пп. 5 або 6, який відрізняється тим, що опорні планки прикріплені до статорного кільця за допомогою кріпильних засобів (26, 27), що забезпечують ковзне переміщення планок на їх кінцях.
Додаткова інформація
Назва патенту англійськоюStator ring ventilation assembly
Назва патенту російськоюУзел вентиляции статорного кольца
МПК / Мітки
МПК: F01D 11/08, F02C 3/00, F01D 25/24
Мітки: вузол, статорного, вентиляції, кільця
