Пристрій для електротерапії

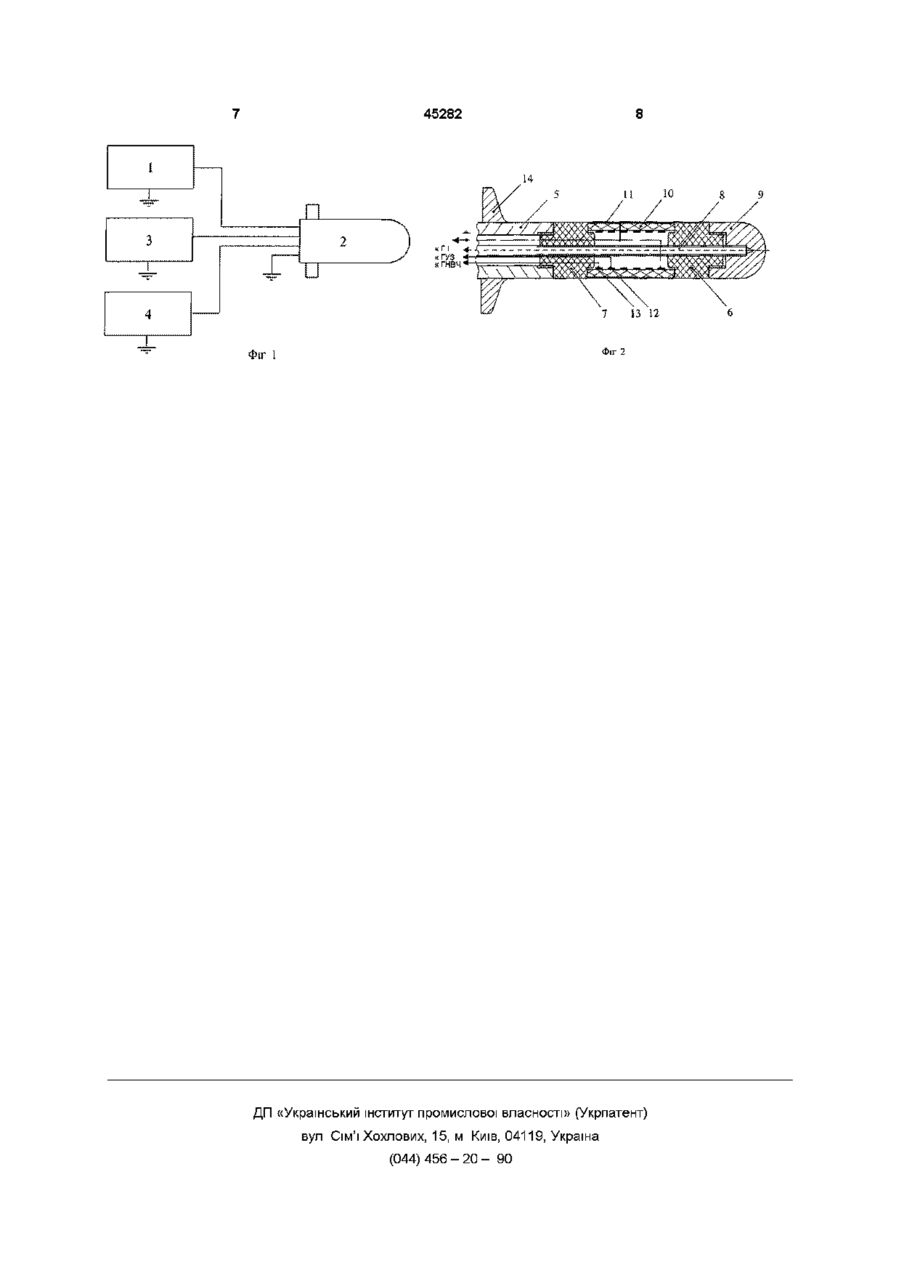

1 Пристрій для електротерапії з генератором НВЧ коливань і ректальним електродом для здійснення контакту і передачі імпульсів від приладу до тіла пацієнта, який відрізняється тим, що в нього додатково введені генератор електричних імпульсів і генератор ультразвукових коливань, ректальний електрод, оснащений закругленим металевим наконечником, підключеним до генератора електричних імпульсів, а також трубчатий п'єзоелемент, розміщений між ізоляторами і оснащений внутрішнім і ЗОВНІШНІМ електродами 2 Пристрій за п 1, який відрізняється тим, що металевий наконечник ректального електрода підключений до сигнального проводу генератора електричних імпульсів через центральний металевий електрод 3 Пристрій за п 1, який відрізняється тим, що електроди п'єзоелемента розташовані на циліндричних поверхнях 4 Пристрій за пп 1 і 3, який відрізняється тим, що ЗОВНІШНІЙ електрод п'єзоелемента виконаний у вигляді продовгуватих смуг 5 Пристрій за пп 1, 3 і 4, який відрізняється тим, що продовгуваті смуги зовнішнього електрода п'єзоелемента з'єднані між собою і підключені до загального проводу схеми 6 Пристрій за п 1, який відрізняється тим, що внутрішній електрод п'єзоелемента виконаний у вигляді двох спіралей 7 Пристрій за п 6 , який відрізняється тим, що одна із спіралей внутрішнього електрода п'єзоелемента підключена до сигнального проводу генератора НВЧ коливань і загального проводу схеми, а друга - до сигнального проводу генератора ультразвукових коливань 00 Винахід відноситься до медичної техніки, зокрема, до фізіотерапевтичного обладнання, а саме, до пристроїв для комплексної електротерапії, і може бути використано для ректальної і вапнальноі фізіотерапії Відомий пристрій для електротерапії по авт ев СССР № 325019 (кл A61N1/04, Бюллетень изобретений, № 3, 1972), який включає генератор електричних коливань і ректальний електрод для підведення електричних коливань до тіла пацієнта, при цьому ректальний електрод містить два ізолятора, центральний металевий електрод, підключений до генератора електричних коливань, прокладку із матерії, знімальний кожух, а також пристрій для підведення електричного сигналу до електроду Недоліком цього пристрою, являється неможливість здійснення декількох видів фізіотерапевтичних ВПЛИВІВ Відомий пристрій, який включає аплікатор котрий вставляється в сечовипускний канал, для гіпертермії предстатевої залози по патенту АВСТРАЛІЇ №9027191 (кл A61N5/02, 1992) Недоліком цього пристрою є незручність проведення електротерапевтичної процедури, а також неможливість проведення декількох видів процеДУР Відомий пристрій, що вміщує аплікатор, який вставляється в сечовипускний канал, для гіпертермії предстатевої залози по патенту АВСТРАЛІЇ № 9028491 (кл A61N1/30, 1992) Недоліком цього пристрою також являється незручність проведення електротерапевтичної процедури і неможливість проведення декількох видів процедур Відомий пристрій, що вміщує ендоректальний лікувальний зонд і апарат для деструкції пухлинних тканин, особливо предстатевої залози по па ю тенту ФРАНЦІЇ № 2673542 (кл А61 5/00, А61В17/36, 1992) Недоліком цього пристрою є відносна складність конструкції і незручність проведення електротерапевтичної процедури, а також неможливість проведення декількох видів процедур Відомий пристрій, який вміщує уретрально встановлений інструмент для гіпертермії простати по патенту США № 4967765 (кл А61 N5/02, 1990) Недоліком цього пристрою є незручність проведення електротерапевтичної процедури, а також неможливість проведення декількох видів процеДУР Відомий пристрій, який вміщує електрод для стимулювання внутрішніх органів по патенту ЯПОНІЇ № 3-26623 (кл A61N1/32, 1/18, 1991) Недоліком цього пристрою являється відносна складність конструкції, незручність проведення електротерапевтичної процедури, а також неможливість проведення декількох видів процедур Відомий пристрій для стимуляції біологічних тканин з використанням електроімпульсів і/або електромагнітних хвиль по патенту ЯПОНІЇ № 411230 (кл A61N1/32, 1/04, 1/40, 1992) Недоліком цього пристрою являється відносна складність конструкції і незручність проведення електротерапевтичної процедури, а також неможливість проведення декількох видів процедур Відомий також пристрій для електротерапії для високочастотної і надвисокочастотної терапії трубчатих органів по авт ев СССР № 1266548 (кл A61N1/06, Бюллетень изобретений, № 40, 1986, Фіг 2), який вміщує генератор НВЧ коливань і ректальний електрод, вміщуючий корпус, ізолятори, центральний металевий електрод, випромінювач, виконанийу вигляді циліндричної спіралі і підключений до генератора надвисокочастотних (НВЧ) коливань Недоліком цього пристрою є неможливість проведення декількох видів фізіотерапевтичних 45282 тих смуг, котрі з'єднані між собою і підключені до загального проводу схеми, а внутрішній електрод виконаний у вигляді двох спіралей, одна із яких підключена до сигнального проводу генератора СВЧ коливань і загального проводу схеми, а друга спіраль підключена до сигнального проводу ультразвукових коливань Кожна із вказаних ВІДМІННИХ ознак являється необхідною, а всі разом - достатніми для досягнення технічного результату Технічним результатом цього винаходу є розширення функціональних можливостей пристрою проведення декількох видів фізіотерапевтичних ВПЛИВІВ Вказаний пристрій найбільш близький до того, що заявляється і вибраний як прототип В основу винаходу поставлена задача удосконалення пристрою для електротерапії шляхом оснащення його двома електродами - закругленим металевим наконечником і п'єзоелементом з електродами у вигляді смуг і двох спіралей, що дозволяє виконати три види фізіотерапевтичних впливів Пристрій вміщує генератор НВЧ коливань і ректальний електрод, що містить корпус, ізолятори, центральний металевий електрод, випромінювач, виконаний у вигляді циліндричної спіралі і підключений до генератора надвисоких (НВЧ) коливань Пристрій що заявляється відрізняється від прототипу тим, що пристрій обладнаний генераторами електричних імпульсів і ультразвукових коливань, а ректальний електрод обладнаний закругленим металевим наконечником, котрий через центральний металевий електрод підключений до сигнального проводу генератора електричних імпульсів, а також трубчатим п'єзоелементом, розміщеним між ізоляторами, з електродами на циліндричних поверхнях, причому ЗОВНІШНІЙ електрод п'єзоелемента виготовлений у вигляді продовгува ВПЛИВІВ Дійсно таке виготовлення ректального електрода забезпечує три види фізіотерапевтичного впливу - впливу електричних імпульсів, ультразвукових коливань і НВЧ поля Винахід пояснюється кресленнями, де на фіг 1 показана функціональна схема пристрою, що рекомендується, на фіг 2 показана конструкція ректального електрода пристрою, що рекомендується Рекомендований пристрій вміщує генератор 1 електричних коливань (П - генератор імпульсів), ректальний електрод 2, генератор 3 ультразвукових коливань (ГУЗ) і генератор 4 надвисокочастотних коливань (ГНВЧ) Ректальний електрод рекомендованого пристрою вміщує корпус 5, ізолятори 6 і 7, центральний металевий електрод 8, закруглений металевий наконечник 9, трубчатий п'єзоелемент 10 з електродами 11, 12 і 13 на ЗОВНІШНІЙ І внутрішній циліндричних поверхнях Ректальний електрод вміщує також виступ 14 ЗОВНІШНІЙ електрод 11 п'єзоелемента 10 виконаний у вигляді продовгуватих смуг, котрі з'єднані між собою і підключені до загального проводу схеми Внутрішній електрод п'єзоелемента виконаний у вигляді двох спіралей 12 і 13, одна із яких підключена до сигнального проводу генератора НВЧ коливань і загальному проводу схеми, а друга спіраль підключена до сигнального проводу генератора ультразвукових коливань Ректальний електрод виконує свої функції наступним образом Електрод установлюють в місце здійснення фізіотерапевтичного впливу (наприклад, товста кишка чи вапна) Для впливу електричними імпульсами до закругленого металевого наконечника 9 через центральний металевий електрод 8 і до електрода 11 п'єзоелемента 10 підключається генератор електричних імпульсів Під ВИЛИВОМ електричних імпульсів на тканині, наприклад, простаті, відбувається їх скорочення, яке обумовлює терапевтичний ефект (див а с СССР № 322199, Бюллетень изобретений № 36, 1971г, А Р Ливенсон Электромедицинская аппаратура 5-е изд , перераб и доп - Г Медицина, 1981, В Г Ясногородский Электротерапия - Г Медицина, 1987) Закруглення на наконечнику 9 дозволяє вільно вводити ректальний електрод в місце проведення фізіотерапевтичного впливу Ультразвук (УЗ) чинить виражену противовозапальну і анестезуючу дію, підсилює місцеві і загальні обмінні процеси, покращує трофіку тканин, 45282 сприяє розсасуванню і помягченню запальних інфільтратів і рубцевих тканин (див Карпухин В Т , Нестеров Н И Ультразвуковая терапия больных хроническим простатитом Вопросы курортологии, физиотерапии и лечебной физкультуры - 1977, №3 - с 7 5 ) Для створення ультразвукових коливань до зовнішнього електрода 11 і до електрода у вигляді спіралі 12 подається сигнал від генератора ультразвукових коливань Утвореннязначного внутрітканинного тепла в м'язовому шарі являється головним фізіотерапевтичним ефектом впливу НВЧ випромінювання Крім того, НВЧ випромінювання угамовує біль і виконує противозудну дію, розширяє капіляри і значно впливає на імунний стан організму, (див Ясногородский В Г Электротерапия - Г Медицина, 1987 - 240 с , Пасынков Е И Общая физиотерапия - Г Медицина, 1969 - 352 с ) Для утворення НВЧ коливань до випромінювача, утвореного за допомогою електрода в вигляді спіралі 13, подається сигнал від генератора НВЧ Глибина проникнення електромагнітного поля має величину порядку двох третин довжини резонатора, але не більше ніж глибина проникнення поля в тканину тіла на робочій частоті (див авт ев СССР № 1266548) Ізолятори 6 і 7 забезпечують необхідне просторове рознесення електродів 9, 11 і корпуса 5 відносно друг друга і ІЗОЛЯЦІЮ МІЖ НИМИ Виступ 14 необхідний для забезпечення необхідної глибини введення електрода в місце проведення фізіотерапевтичного впливу Виконання електрода 11 у вигляді продовгуватих смуг необхідно для зменшення екранування НВЧ коливань Можливість реалізації винаходу підтверджується також приведеним прикладом конкретного використання В ректальному електроді був використаний п'єзоелемент із п'єзокераміки ЦТС у вигляді полого циліндра з ЗОВНІШНІМ діаметром 15, внутрішнім 13 і довжиною 30мм Електрод на ЗОВНІШНІЙ поверхні виконаний у вигляді чотирьох продовгуватих смуг шириною 6мм, котрі з'єднані між собою і підключені до загального проводу схеми, а на внутрішній поверхні електрод виконаний у вигляді двох спіралей, одна із котрих підключена до сигнального проводу генератора НВЧ коливань і загального проводу схеми, а друга спіраль підключена до сигнального проводу генератора ультразвукових коливань Геометричні розміри резонатора вибрані у ВІДПОВІДНОСТІ з авт ев СССР № 1 2 6 6 5 4 8 Шаг спіралі h знаходиться за формулою h = Я,, 2л г де А - довжина хвилі, А3 - довжина сповільненої хвилі, г - радіус спіралі, є - діелектрична проникливість п'єзоелементу, R - ЗОВНІШНІЙ радіус ректального електрода Ширина спіралі дорівнює п/2 Наконечник 9 був виготовлений із сталі 12Х18Н9Т діаметром 15мм і довжиною 20мм з закругленням на КІНЦІ Д О НЬОГО за допомогою цен трального металевого електрода 8 із сталі 12Х18Н9Т діаметром Змм і довжиною 140мм подається напруга від генератора прямокутних електричних імпульсів Ізолятори 6 і 7 були виготовлені із полістиролу Корпус 5 і виступ 14 виготовлені із сталі 12Х18Н9Т Запропонований пристрій забезпечує можливість проведення трьох видів фізіотерапевтичного впливу Пристрій забезпечує генерацію низькочастотного імпульсного сигналу з частотою 9 - 110Гц з тривалістю імпульсу 0,5 - 1 1 мс і амплітудою 8,6В, генерує ультразвуковий сигнал з частотою 880кГц і амплітудою 80В, а також НВЧ коливання з частотою 460Мгц і ЩІЛЬНІСТЮ 5мВт/см 2 Були проведені КЛІНІЧНІ дослідження пристрою для 60 хворих простатитом з тривалістю захворювання від 1 до 10 років, які багаторазово лікувались медикаментозне Частина з них скаржилась на різну ступінь розладу в статевої функції - від помірного зниження лібідо, прискорення еякуляції до повної відсутності ерекції Всі хворі отримували електротерапію за допомогою розробленого пристрою для електротерапії В табл показана динаміка КЛІНІЧНИХ синдромів у хворих в ході лікування Таблиця Результати лікування хворих запропонованим пристроєм Результат лікування Значне поліпшення Поліпшення Без змін ВСЬОГО КІЛЬКІСТЬ 39 (65%) 17(28,3%) 4 (6,7%) 60 Крім того, у всіх хворих поліпшувався апетит, нормалізувався сон, ставали менші роздратування і вегетативні розлад, поліпшувався настрій, зникали сум і тривога Хворі, які страждали статевими розладами, вказували на більш часту ерекцію, підвищення лібідо 45282 •ir 2 Фіг 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
