Бочонок сувенірний для напоїв

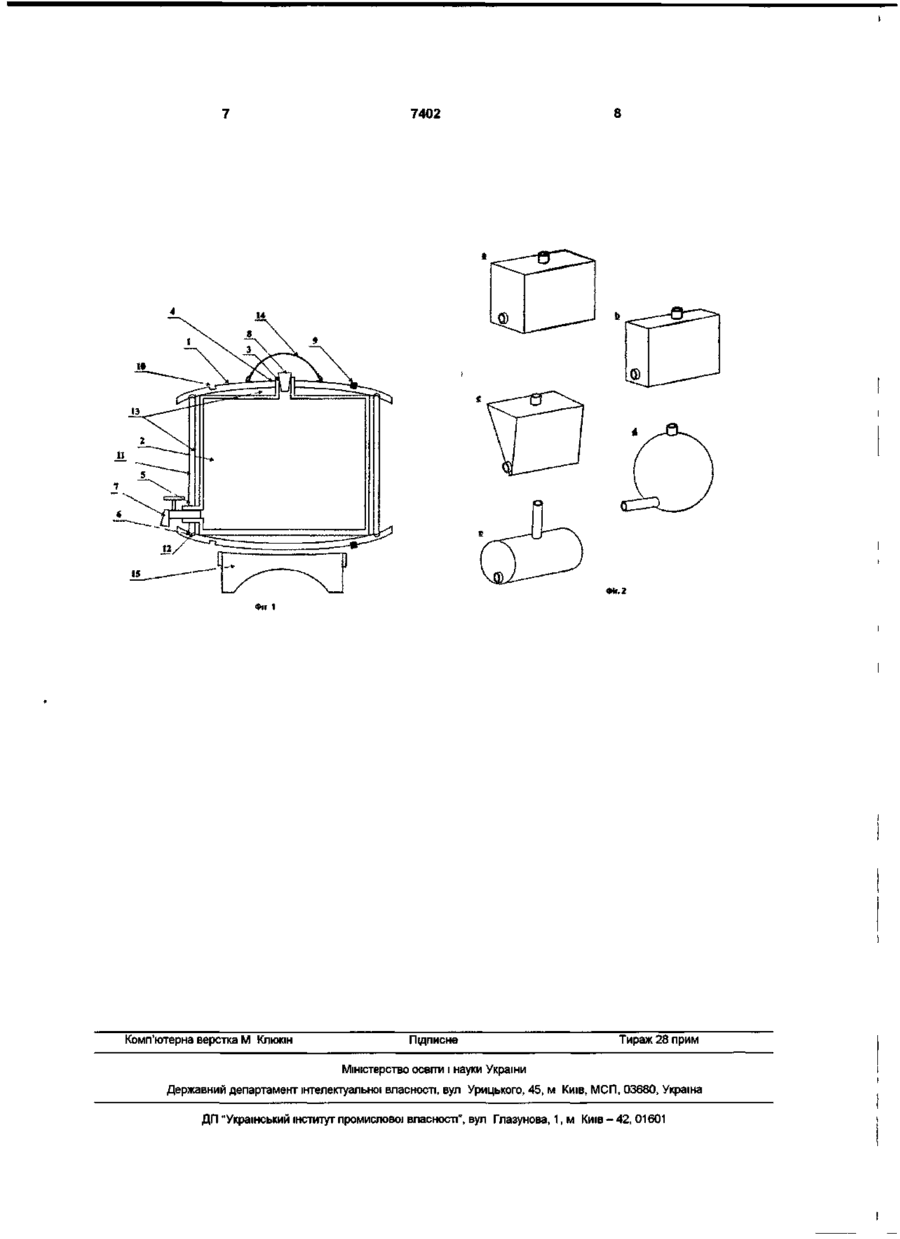

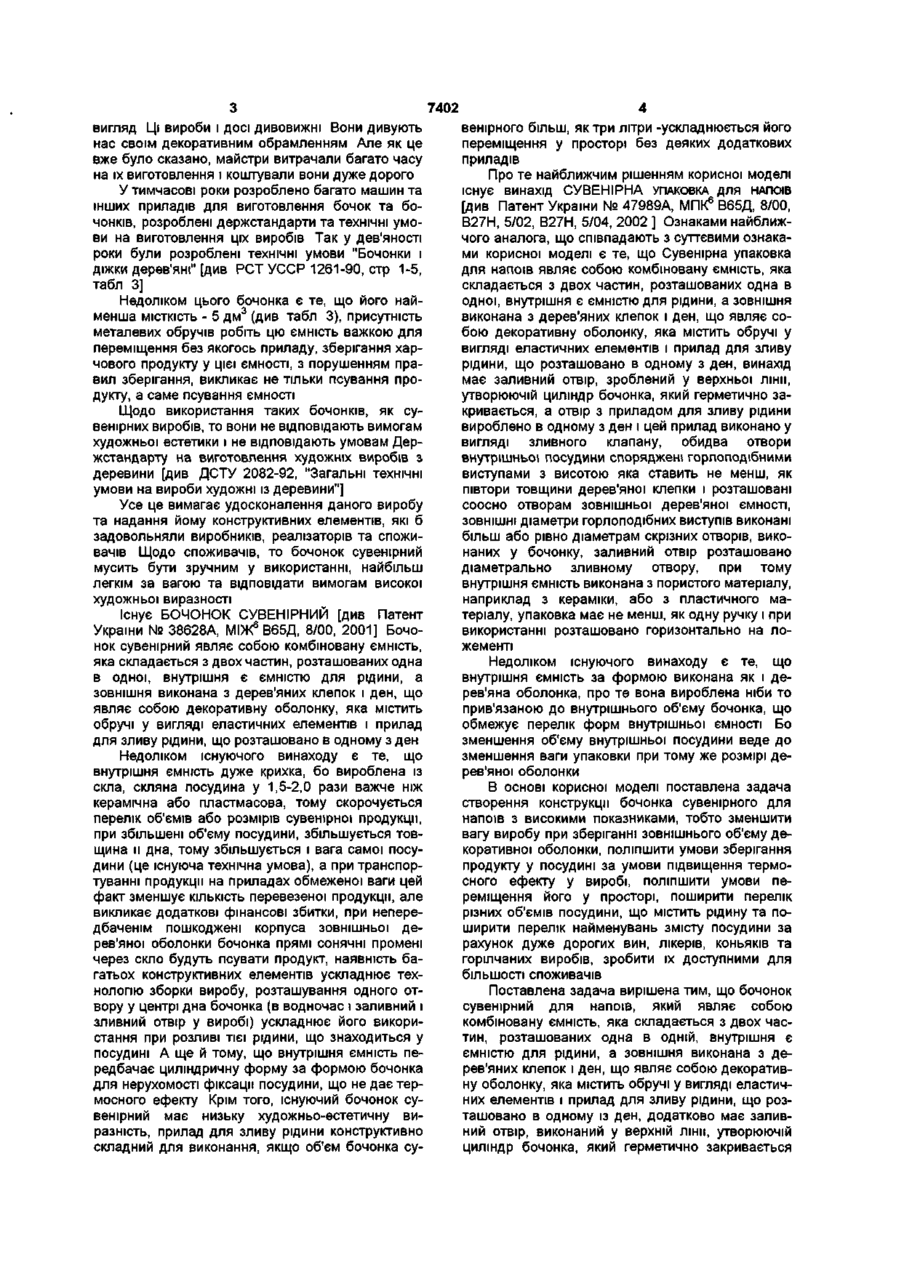

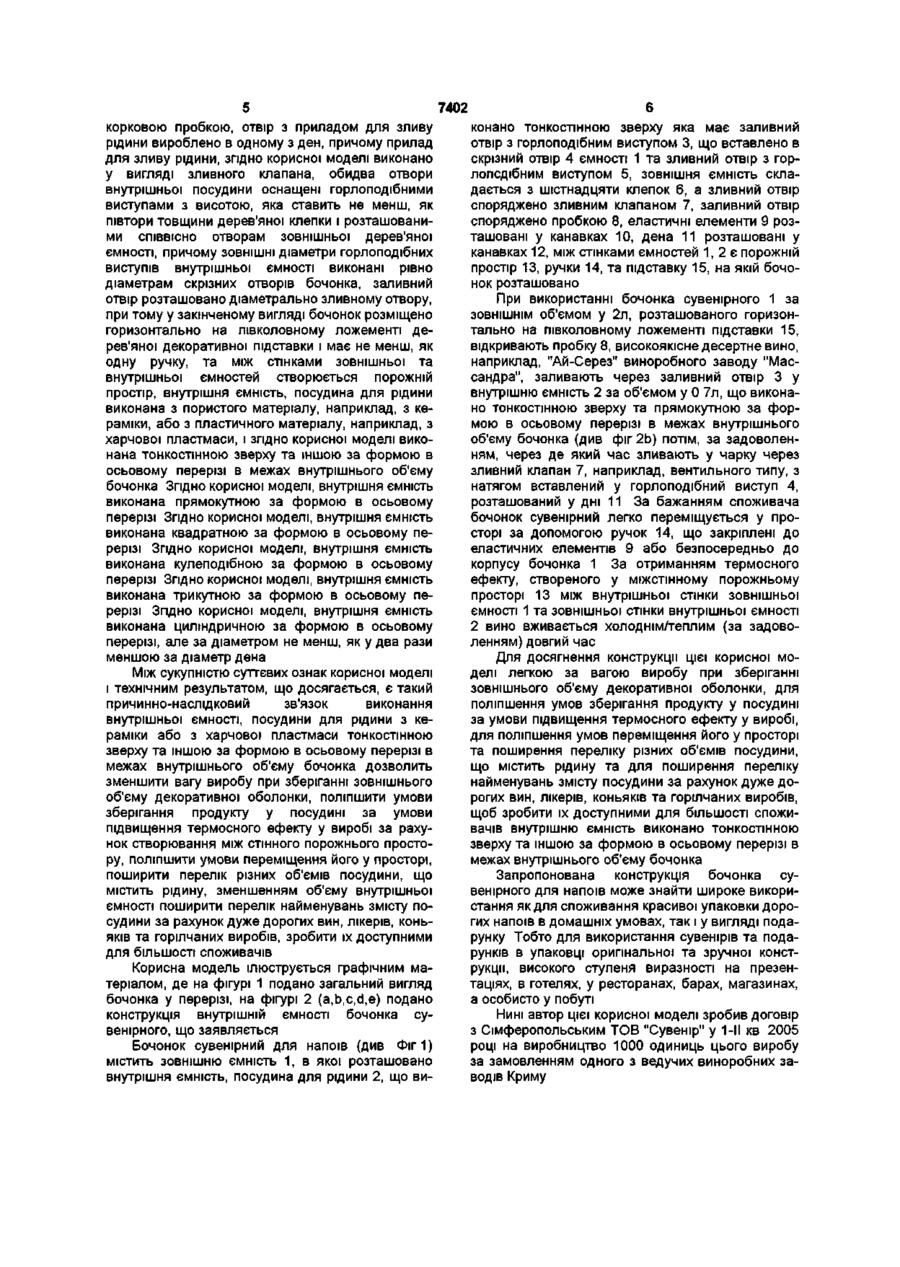

1 Бочонок сувенірний для напоїв, що являє собою комбіновану ємність, яка складається з двох частин, розташованих одна в одній, внутрішня є ємністю для рідини, а зовнішня виконана з дерев'яних клепок і ден та являє собою декоративну оболонку, яка містить обручі у вигляді еластичних елементів і прилад для зливу рідини, що розташовано в одному із ден, додатково має заливний отвір, виконаний у верхній лінії, утворюючій циліндр бочонка, який герметично закривається корковою пробкою, отвір з приладом для зливу рідини вироблено в одному з ден, причому прилад для зливу рідини виконано у вигляді зливного клапана, обидва отвори внутрішньої посудини оснащені горлоподібними виступами з висотою, яка становить не менше, як півтори товщини дерев'яної клепки, і розташованими СПІВВІСНО отворам зовнішньої дерев'яної ємності, причому ЗОВНІШНІ діаметри горлоподібних виступів внутрішньої ємності виконані рівними діаметрам наскрізних отворів бочонка, заливний отвір розташовано діаметрально зливному отвору, при цьому у закінченому вигляді бочонок розміщено горизон Корисна модель відноситься до конструктивного виконання пристрою, тобто має відношення до галузі виробництва тари або упаковки сувенірної, оригінальної за формою але за розміром, призначеної для заповнення, зберігання, транспортування та реалізації, наприклад, марочних кріплених або десертних вин, або горілки, виски, лікерів та інших дорогих напоїв Ще в стародавності люди виробляли таку тару для пляшок з вином, щоб використовувати и для подарунків Ця тара була дуже дорога, бо м робили з фарфору, кольорового скла або з кришталю Та була вона дуже крихка для транспортування Була й інша тара Люди користувалися і бочками тально на півколовому ложементі дерев'яної декоративної підставки і має не менше, як одну ручку, та між стінками зовнішньої та внутрішньої ємностей утворюється порожній простір, внутрішня ємність, посудина для рідини виконана з пористого матеріалу, наприклад, з кераміки або з пластичного матеріалу, наприклад, з харчової пластмаси, який відрізняється тим, що внутрішня ємність виконана тонкостінною зверху та іншою за формою в осьовому перерізі в межах внутрішнього об'єму бочонка 2 Бочонок сувенірний для напоїв за п 1, який відрізняється тим, що внутрішня ємність виконана прямокутною за формою в осьовому перерізі 3 Бочонок сувенірний для напоїв за п 1, який відрізняється тим, що внутрішня ємність виконана квадратною за формою в осьовому перерізі 4 Бочонок сувенірний для напоїв за п 1, який відрізняється тим, що внутрішня ємність виконана кулеподібною за формою в осьовому перерізі 5 Бочонок сувенірний для напоїв за п 1, який відрізняється тим, що внутрішня ємність виконана трикутною за формою в осьовому перерізі 6 Бочонок сувенірний для напоїв за п 1, який відрізняється тим, що внутрішня ємність виконана циліндричною за формою в осьовому перерізі, але за діаметром не менше, як у два рази меншою за діаметр дена та відкритими судинами, які виготовлялися з пиляної клепки дубової деревини або букової, або з деревини берези чи осики Вони використовувалися не для подарунків, а для транспортування або зберігання різноманітних рідких матеріалів, у тому числі і вина та горілки При виготовленні бондарних виробів використовували пиляну клепку вологістю 10-12% и бочка містила остов, два донця та металеві, а перед тим дерев'яні обручі Ці вироби вироблялися майстром і дуже довго Бочки, діжки та ІНШІ дерев'яні посудини використовувались не тільки в биту для соління та зберігання продуктів харчування, вони вироблялися малого розміру і мали високохудожній високо естетичний о 7402 вигляд Ці вироби і досі дивовижні Вони дивують нас своїм декоративним обрамленням Але як це вже було сказано, майстри витрачали багато часу на їх виготовлення і коштували вони дуже дорого У тимчасові роки розроблено багато машин та інших приладів для виготовлення бочок та бочонків, розроблені держстандарти та технічні умови на виготовлення ціх виробів Так у дев'яності роки були розроблені технічні умови "Бочонки і діжки дерев'яні" [див РСТ УССР 1261-90, стр 1-5, табл 3] Недоліком цього бочонка є те, що його найменша МІСТКІСТЬ - 5 дм 3 (див табл 3), присутність металевих обручів робіть цю ємність важкою для переміщення без якогось приладу, зберігання харчового продукту у цієї ємності, з порушенням правил зберігання, викликає не тільки псування продукту, а саме псування ємності Щодо використання таких бочонків, як сувенірних виробів, то вони не відповідають вимогам художньої естетики і не відповідають умовам Держстандарту на виготовлення художніх виробів з деревини [див ДСТУ 2082-92, "Загальні технічні умови на вироби художні із деревини"] Усе це вимагає удосконалення даного виробу та надання йому конструктивних елементів, які б задовольняли виробників, реалізаторів та споживачів Щодо споживачів, то бочонок сувенірний мусить бути зручним у використанні, найбільш легкім за вагою та відповідати вимогам високої художньої виразності Існує БОЧОНОК СУВЕНІРНИЙ [див Патент України № 38628А, МІЖ6 В65Д, 8/00, 2001] Бочонок сувенірний являє собою комбіновану ємність, яка складається з двох частин, розташованих одна в одної, внутрішня є ємністю для рідини, а зовнішня виконана з дерев'яних клепок і ден, що являє собою декоративну оболонку, яка містить обручі у вигляді еластичних елементів і прилад для зливу рідини, що розташовано в одному з ден Недоліком існуючого винаходу є те, що внутрішня ємність дуже крихка, бо вироблена із скла, скляна посудина у 1,5-2,0 рази важче ніж керамічна або пластмасова, тому скорочується перелік об'ємів або розмірів сувенірної продукції, при збільшені об'єму посудини, збільшується товщина и дна, тому збільшується і вага самої посудини (це існуюча технічна умова), а при транспортуванні продукції на приладах обмеженої ваги цей факт зменшує КІЛЬКІСТЬ перевезеної продукції, але викликає додаткові фінансові збитки, при непередбаченім пошкоджені корпуса зовнішньої дерев'яної оболонки бочонка прямі сонячні промені через скло будуть псувати продукт, наявність багатьох конструктивних елементів ускладнює технологію зборки виробу, розташування одного отвору у центрі дна бочонка (в водночас і заливний і зливний отвір у виробі) ускладнює його використання при розливі тієї рідини, що знаходиться у посудині А ще й тому, що внутрішня ємність передбачає циліндричну форму за формою бочонка для нерухомості фіксації посудини, що не дає термосного ефекту Крім того, існуючий бочонок сувенірний має низьку художньо-естетичну виразність, прилад для зливу рідини конструктивно складний для виконання, якщо об'єм бочонка су венірного більш, як три літри -ускладнюється його переміщення у просторі без деяких додаткових приладів Про те найближчим рішенням корисної моделі існує винахід СУВЕНІРНА УПАКОВКА ДЛЯ НАПОЇВ [див Патент України № 47989А, МПК6 В65Д, 8/00, В27Н, 5/02, В27Н, 5/04, 2002 ] Ознаками найближчого аналога, що співпадають з суттєвими ознаками корисної моделі є те, що Сувенірна упаковка для напоїв являє собою комбіновану ємність, яка складається з двох частин, розташованих одна в одної, внутрішня є ємністю для рідини, а зовнішня виконана з дерев'яних клепок і ден, що являє собою декоративну оболонку, яка містить обручі у вигляді еластичних елементів і прилад для зливу рідини, що розташовано в одному з ден, винахід має заливний отвір, зроблений у верхньої лінії, утворюючій циліндр бочонка, який герметично закривається, а отвір з приладом для зливу рідини вироблено в одному з ден і цей прилад виконано у вигляді зливного клапану, обидва отвори внутрішньої посудини споряджені горлоподібними виступами з висотою яка ставить не менш, як півтори товщини дерев'яної клепки і розташовані соосно отворам зовнішньої дерев'яної ємності, ЗОВНІШНІ діаметри горлоподібних виступів виконані більш або рівно діаметрам скрізних отворів, виконаних у бочонку, заливний отвір розташовано діаметрально зливному отвору, при тому внутрішня ємність виконана з пористого матеріалу, наприклад з кераміки, або з пластичного матеріалу, упаковка має не менш, як одну ручку і при використанні розташовано горизонтально на ложементі Недоліком існуючого винаходу є те, що внутрішня ємність за формою виконана як і дерев'яна оболонка, про те вона вироблена ніби то прив'язаною до внутрішнього об'єму бочонка, що обмежує перелік форм внутрішньої ємності Бо зменшення об'єму внутрішньої посудини веде до зменшення ваги упаковки при тому же розмірі дерев'яної оболонки В основі корисної моделі поставлена задача створення конструкції бочонка сувенірного для напоїв з високими показниками, тобто зменшити вагу виробу при зберіганні зовнішнього об'єму декоративної оболонки, поліпшити умови зберігання продукту у посудині за умови підвищення термосного ефекту у виробі, поліпшити умови переміщення його у просторі, поширити перелік різних об'ємів посудини, що містить рідину та поширити перелік найменувань змісту посудини за рахунок дуже дорогих вин, лікерів, коньяків та горілчаних виробів, зробити їх доступними для більшості споживачів Поставлена задача вирішена тим, що бочонок сувенірний для напоїв, який являє собою комбіновану ємність, яка складається з двох частин, розташованих одна в одній, внутрішня є ємністю для рідини, а зовнішня виконана з дерев'яних клепок і ден, що являє собою декоративну оболонку, яка містить обручі у вигляді еластичних елементів і прилад для зливу рідини, що розташовано в одному із ден, додатково має заливний отвір, виконаний у верхній лінії, утворюючій циліндр бочонка, який герметично закривається 7402 корковою пробкою, отвір з приладом для зливу рідини вироблено в одному з ден, причому прилад для зливу рідини, згідно корисної моделі виконано у вигляді зливного клапана, обидва отвори внутрішньої посудини оснащені горлоподібними виступами з висотою, яка ставить не менш, як півтори товщини дерев'яної клепки і розташованими СПІВВІСНО отворам зовнішньої дерев'яної ємності, причому ЗОВНІШНІ діаметри горлоподібних виступів внутрішньої ємності виконані рівно діаметрам скрізних отворів бочонка, заливний отвір розташовано діаметрально зливному отвору, при тому у закінченому вигляді бочонок розміщено горизонтально на півколовному ложементі дерев'яної декоративної підставки і має не менш, як одну ручку, та між стінками зовнішньої та внутрішньої ємностей створюється порожній простір, внутрішня ємність, посудина для рідини виконана з пористого матеріалу, наприклад, з кераміки, або з пластичного матеріалу, наприклад, з харчової пластмаси, і згідно корисної моделі виконана тонкостінною зверху та іншою за формою в осьовому перерізі в межах внутрішнього об'єму бочонка Згідно корисної моделі, внутрішня ємність виконана прямокутною за формою в осьовому перерізі Згідно корисної моделі, внутрішня ємність виконана квадратною за формою в осьовому перерізі Згідно корисної моделі, внутрішня ємність виконана кулеподібною за формою в осьовому перерізі Згідно корисної моделі, внутрішня ємність виконана трикутною за формою в осьовому перерізі Згідно корисної моделі, внутрішня ємність виконана циліндричною за формою в осьовому перерізі, але за діаметром не менш, як у два рази меншою за діаметр дена Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок виконання внутрішньої ємності, посудини для рідини з кераміки або з харчової пластмаси тонкостінною зверху та іншою за формою в осьовому перерізі в межах внутрішнього об'єму бочонка дозволить зменшити вагу виробу при зберіганні зовнішнього об'єму декоративної оболонки, поліпшити умови зберігання продукту у посудині за умови підвищення термосного ефекту у виробі за рахунок створювання між стінного порожнього простору, поліпшити умови переміщення його у просторі, поширити перелік різних об'ємів посудини, що містить рідину, зменшенням об'єму внутрішньої ємності поширити перелік найменувань змісту посудини за рахунок дуже дорогих вин, лікерів, коньяків та горілчаних виробів, зробити їх доступними для більшості споживачів Корисна модель ілюструється графічним матеріалом, де на фігурі 1 подано загальний вигляд бочонка у перерізі, на фігурі 2 (a,b,c,d,e) подано конструкція внутрішній ємності бочонка сувенірного, що заявляється Бочонок сувенірний для напоїв (див Фіг 1) містить зовнішню ємність 1, в якої розташовано внутрішня ємність, посудина для рідини 2, що ви конано тонкостінною зверху яка має заливний отвір з горлоподібним виступом 3, що вставлено в скрізний отвір 4 ємності 1 та зливний отвір з горлопсдібним виступом 5, зовнішня ємність складається з шістнадцяти клепок 6, а зливний отвір споряджено зливним клапаном 7, заливний отвір споряджено пробкою 8, еластичні елементи 9 розташовані у канавках 10, дена 11 розташовані у канавках 12, між стінками ємностей і , 2 є порожній простір 13, ручки 14, та підставку 15, на якій бочонок розташовано При використанні бочонка сувенірного 1 за ЗОВНІШНІМ об'ємом у 2л, розташованого горизонтально на півколовному ложементі підставки 15, відкривають пробку 8, високоякісне десертне вино, наприклад, "Ай-Серез" виноробного заводу "Массандра", заливають через заливний отвір 3 у внутрішню ємність 2 за об'ємом у 0 7л, що виконано тонкостінною зверху та прямокутною за формою в осьовому перерізі в межах внутрішнього об'єму бочонка (див фіг 2Ь) потім, за задоволенням, через де який час зливають у чарку через зливний клапан 7, наприклад, вентильного типу, з натягом вставлений у горлоподібний виступ 4, розташований у дні 11 За бажанням споживача бочонок сувенірний легко переміщується у просторі за допомогою ручок 14, що закріплені до еластичних елементів 9 або безпосередньо до корпусу бочонка 1 За отриманням термосного ефекту, створеного у міжстінному порожньому просторі 13 між внутрішньої стінки зовнішньої ємності 1 та зовнішньої стінки внутрішньої ємності 2 вино вживається холоднім/теплим (за задоволенням) довгий час Для досягнення конструкції цієї корисної моделі легкою за вагою виробу при зберіганні зовнішнього об'єму декоративної оболонки, для поліпшення умов зберігання продукту у посудині за умови підвищення термосного ефекту у виробі, для поліпшення умов переміщення його у просторі та поширення переліку різних об'ємів посудини, що містить рідину та для поширення переліку найменувань змісту посудини за рахунок дуже дорогих вин, лікерів, коньяків та горілчаних виробів, щоб зробити їх доступними для більшості споживачів внутрішню ємність виконано тонкостінною зверху та іншою за формою в осьовому перерізі в межах внутрішнього об'єму бочонка Запропонована конструкція бочонка сувенірного для напоїв може знайти широке використання як для споживання красивої упаковки дорогих напоїв в домашніх умовах, так і у вигляді подарунку Тобто для використання сувенірів та подарунків в упаковці оригінальної та зручної конструкції, високого ступеня виразності на презентаціях, в готелях, у ресторанах, барах, магазинах, а особисто у побуті Нині автор цієї корисної моделі зробив договір 3 Сімферопольським ТОВ "Сувенір" у 1-М кв 2005 році на виробництво 1000 одиниць цього виробу за замовленням одного з ведучих виноробних заводів Криму 7402 Фіг. 2 Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
