Бочонок сувенірний

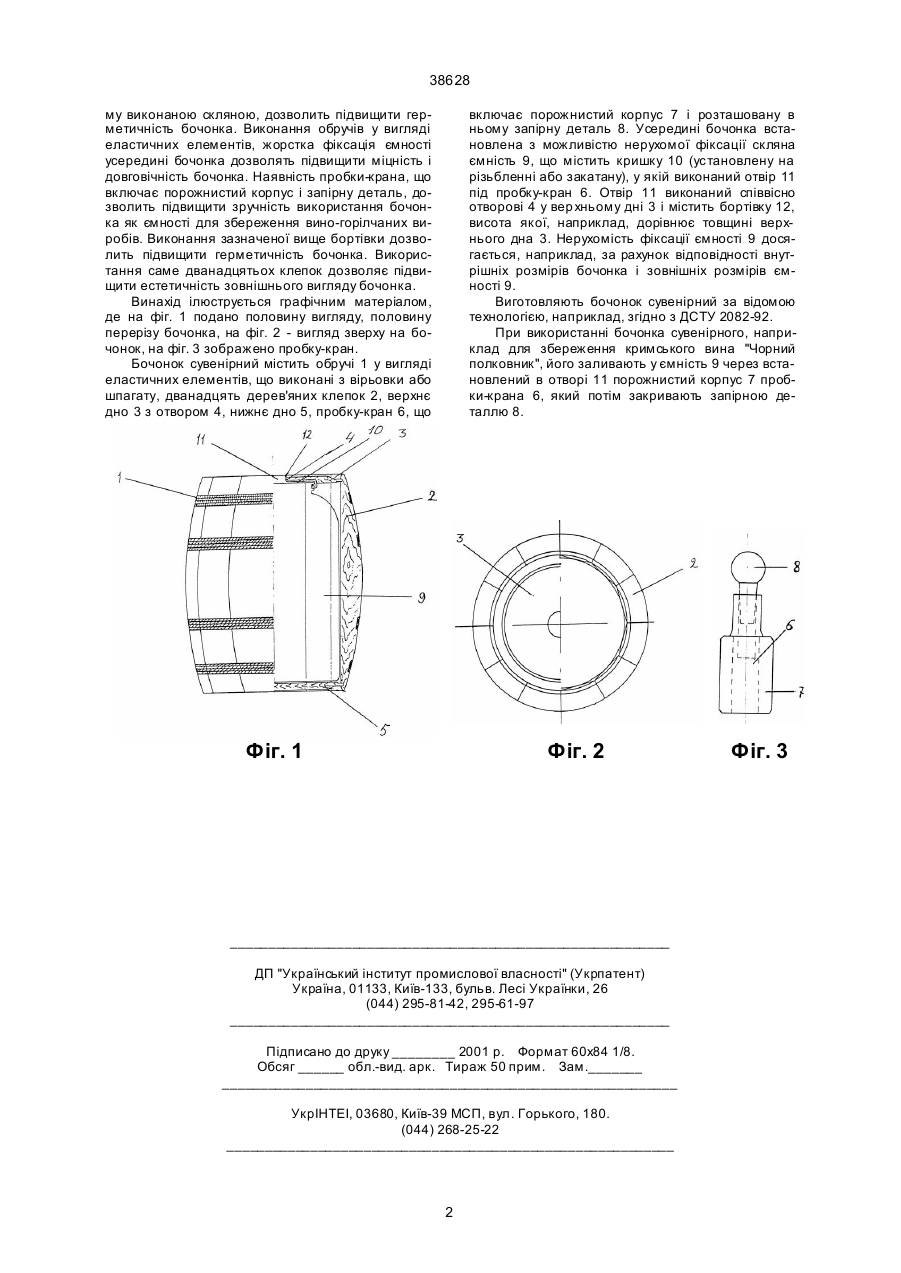

1. Сувенірний бочонок, що включає обручі, дерев'яні клепки і дена, який відрізняється тим, що він додатково містить пробку-кран, яка, у свою чергу, включає порожнистий корпус і розташовану в ньому запірну деталь, обручі виконані у вигляді еластичних елементів, усередині бочонка встановлена ємність із можливістю її нерухомої фіксації, що містить кришку, у якій виконаний отвір під про 38628 му виконаною скляною, дозволить підвищити герметичність бочонка. Виконання обручів у вигляді еластичних елементів, жорстка фіксація ємності усередині бочонка дозволять підвищити міцність і довговічність бочонка. Наявність пробки-крана, що включає порожнистий корпус і запірну деталь, дозволить підвищити зручність використання бочонка як ємності для збереження вино-горілчаних виробів. Виконання зазначеної вище бортівки дозволить підвищити герметичність бочонка. Використання саме дванадцятьох клепок дозволяє підвищити естетичність зовнішнього вигляду бочонка. Винахід ілюструється графічним матеріалом, де на фіг. 1 подано половину вигляду, половину перерізу бочонка, на фіг. 2 - вигляд зверху на бочонок, на фіг. 3 зображено пробку-кран. Бочонок сувенірний містить обручі 1 у вигляді еластичних елементів, що виконані з вірьовки або шпагату, дванадцять дерев'яних клепок 2, верхнє дно 3 з отвором 4, нижнє дно 5, пробку-кран 6, що включає порожнистий корпус 7 і розташовану в ньому запірну деталь 8. Усередині бочонка встановлена з можливістю нерyxoмoї фіксації скляна ємність 9, що містить кришку 10 (установлену на різьбленні або закатану), у якій виконаний отвір 11 під пробку-кран 6. Отвір 11 виконаний співвісно отворові 4 у вер хньому дні 3 і містить бортівку 12, висота якої, наприклад, дорівнює товщині верхнього дна 3. Нерухомість фіксації ємності 9 досягається, наприклад, за рахунок відповідності внутрішніх розмірів бочонка і зовнішніх розмірів ємності 9. Виготовляють бочонок сувенірний за відомою технологією, наприклад, згідно з ДСТУ 2082-92. При використанні бочонка сувенірного, наприклад для збереження кримського вина "Чорний полковник", його заливають у ємність 9 через встановлений в отворі 11 порожнистий корпус 7 пробки-крана 6, який потім закривають запірною деталлю 8. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2 Фіг. 3
