Упаковка для рідини

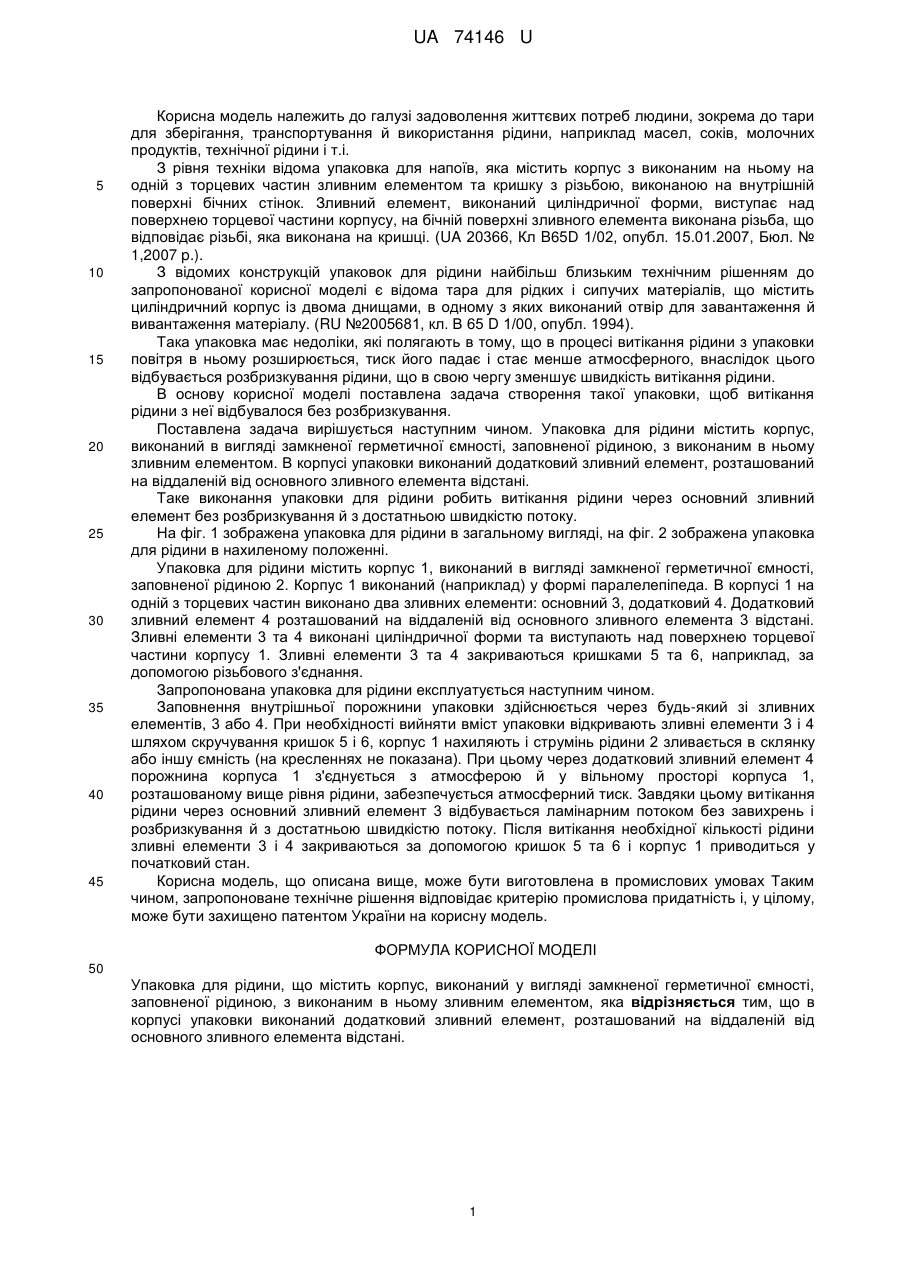

Реферат: Упаковка для рідини містить корпус із зливними елементами. UA 74146 U (54) УПАКОВКА ДЛЯ РІДИНИ UA 74146 U UA 74146 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до тари для зберігання, транспортування й використання рідини, наприклад масел, соків, молочних продуктів, технічної рідини і т.і. З рівня техніки відома упаковка для напоїв, яка містить корпус з виконаним на ньому на одній з торцевих частин зливним елементом та кришку з різьбою, виконаною на внутрішній поверхні бічних стінок. Зливний елемент, виконаний циліндричної форми, виступає над поверхнею торцевої частини корпусу, на бічній поверхні зливного елемента виконана різьба, що відповідає різьбі, яка виконана на кришці. (UA 20366, Кл B65D 1/02, опубл. 15.01.2007, Бюл. № 1,2007 p.). З відомих конструкцій упаковок для рідини найбільш близьким технічним рішенням до запропонованої корисної моделі є відома тара для рідких і сипучих матеріалів, що містить циліндричний корпус із двома днищами, в одному з яких виконаний отвір для завантаження й вивантаження матеріалу. (RU №2005681, кл. В 65 D 1/00, опубл. 1994). Така упаковка має недоліки, які полягають в тому, що в процесі витікання рідини з упаковки повітря в ньому розширюється, тиск його падає і стає менше атмосферного, внаслідок цього відбувається розбризкування рідини, що в свою чергу зменшує швидкість витікання рідини. В основу корисної моделі поставлена задача створення такої упаковки, щоб витікання рідини з неї відбувалося без розбризкування. Поставлена задача вирішується наступним чином. Упаковка для рідини містить корпус, виконаний в вигляді замкненої герметичної ємності, заповненої рідиною, з виконаним в ньому зливним елементом. В корпусі упаковки виконаний додатковий зливний елемент, розташований на віддаленій від основного зливного елемента відстані. Таке виконання упаковки для рідини робить витікання рідини через основний зливний елемент без розбризкування й з достатньою швидкістю потоку. На фіг. 1 зображена упаковка для рідини в загальному вигляді, на фіг. 2 зображена упаковка для рідини в нахиленому положенні. Упаковка для рідини містить корпус 1, виконаний в вигляді замкненої герметичної ємності, заповненої рідиною 2. Корпус 1 виконаний (наприклад) у формі паралелепіпеда. В корпусі 1 на одній з торцевих частин виконано два зливних елементи: основний 3, додатковий 4. Додатковий зливний елемент 4 розташований на віддаленій від основного зливного елемента 3 відстані. Зливні елементи 3 та 4 виконані циліндричної форми та виступають над поверхнею торцевої частини корпусу 1. Зливні елементи 3 та 4 закриваються кришками 5 та 6, наприклад, за допомогою різьбового з'єднання. Запропонована упаковка для рідини експлуатується наступним чином. Заповнення внутрішньої порожнини упаковки здійснюється через будь-який зі зливних елементів, 3 або 4. При необхідності вийняти вміст упаковки відкривають зливні елементи 3 і 4 шляхом скручування кришок 5 і 6, корпус 1 нахиляють і струмінь рідини 2 зливається в склянку або іншу ємність (на кресленнях не показана). При цьому через додатковий зливний елемент 4 порожнина корпуса 1 з'єднується з атмосферою й у вільному просторі корпуса 1, розташованому вище рівня рідини, забезпечується атмосферний тиск. Завдяки цьому витікання рідини через основний зливний елемент 3 відбувається ламінарним потоком без завихрень і розбризкування й з достатньою швидкістю потоку. Після витікання необхідної кількості рідини зливні елементи 3 і 4 закриваються за допомогою кришок 5 та 6 і корпус 1 приводиться у початковий стан. Корисна модель, що описана вище, може бути виготовлена в промислових умовах Таким чином, запропоноване технічне рішення відповідає критерію промислова придатність і, у цілому, може бути захищено патентом України на корисну модель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Упаковка для рідини, що містить корпус, виконаний у вигляді замкненої герметичної ємності, заповненої рідиною, з виконаним в ньому зливним елементом, яка відрізняється тим, що в корпусі упаковки виконаний додатковий зливний елемент, розташований на віддаленій від основного зливного елемента відстані. 1 UA 74146 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
