Спосіб спалювання газоподібного палива у барабанній печі

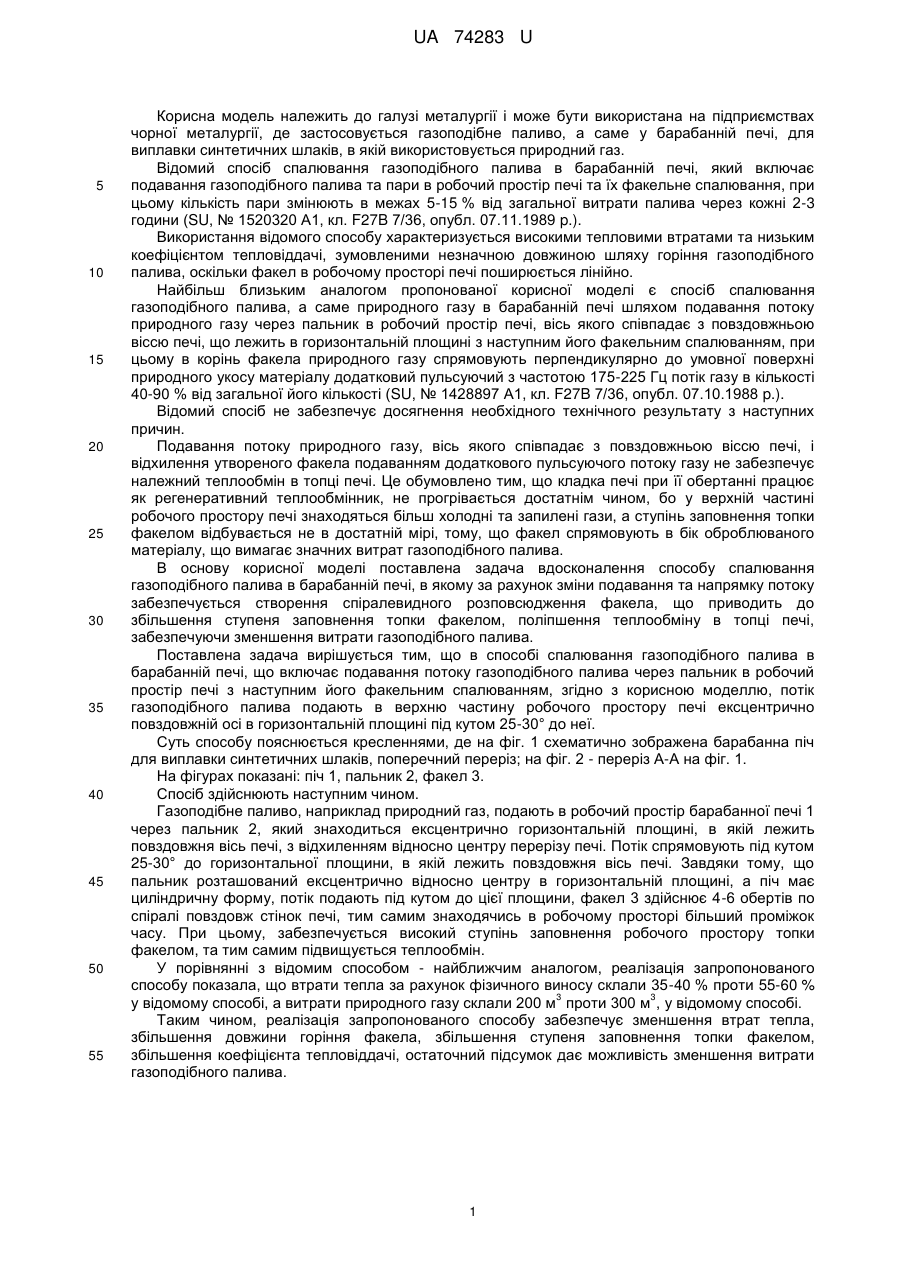

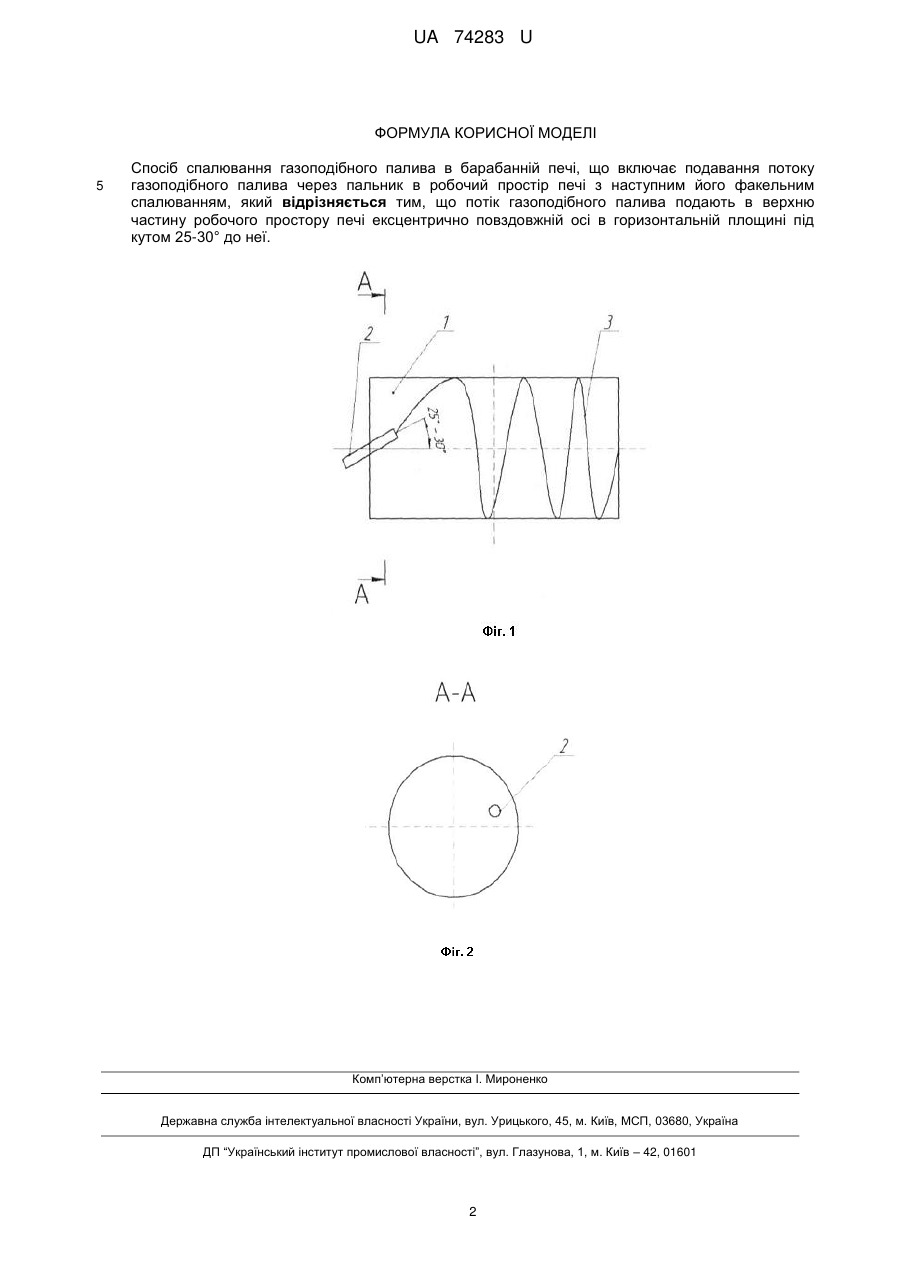

Реферат: UA 74283 U UA 74283 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металургії і може бути використана на підприємствах чорної металургії, де застосовується газоподібне паливо, а саме у барабанній печі, для виплавки синтетичних шлаків, в якій використовується природний газ. Відомий спосіб спалювання газоподібного палива в барабанній печі, який включає подавання газоподібного палива та пари в робочий простір печі та їх факельне спалювання, при цьому кількість пари змінюють в межах 5-15 % від загальної витрати палива через кожні 2-3 години (SU, № 1520320 А1, кл. F27B 7/36, опубл. 07.11.1989 p.). Використання відомого способу характеризується високими тепловими втратами та низьким коефіцієнтом тепловіддачі, зумовленими незначною довжиною шляху горіння газоподібного палива, оскільки факел в робочому просторі печі поширюється лінійно. Найбільш близьким аналогом пропонованої корисної моделі є спосіб спалювання газоподібного палива, а саме природного газу в барабанній печі шляхом подавання потоку природного газу через пальник в робочий простір печі, вісь якого співпадає з повздовжньою віссю печі, що лежить в горизонтальній площині з наступним його факельним спалюванням, при цьому в корінь факела природного газу спрямовують перпендикулярно до умовної поверхні природного укосу матеріалу додатковий пульсуючий з частотою 175-225 Гц потік газу в кількості 40-90 % від загальної його кількості (SU, № 1428897 А1, кл. F27B 7/36, опубл. 07.10.1988 p.). Відомий спосіб не забезпечує досягнення необхідного технічного результату з наступних причин. Подавання потоку природного газу, вісь якого співпадає з повздовжньою віссю печі, і відхилення утвореного факела подаванням додаткового пульсуючого потоку газу не забезпечує належний теплообмін в топці печі. Це обумовлено тим, що кладка печі при її обертанні працює як регенеративний теплообмінник, не прогрівається достатнім чином, бо у верхній частині робочого простору печі знаходяться більш холодні та запилені гази, а ступінь заповнення топки факелом відбувається не в достатній мірі, тому, що факел спрямовують в бік оброблюваного матеріалу, що вимагає значних витрат газоподібного палива. В основу корисної моделі поставлена задача вдосконалення способу спалювання газоподібного палива в барабанній печі, в якому за рахунок зміни подавання та напрямку потоку забезпечується створення спіралевидного розповсюдження факела, що приводить до збільшення ступеня заповнення топки факелом, поліпшення теплообміну в топці печі, забезпечуючи зменшення витрати газоподібного палива. Поставлена задача вирішується тим, що в способі спалювання газоподібного палива в барабанній печі, що включає подавання потоку газоподібного палива через пальник в робочий простір печі з наступним його факельним спалюванням, згідно з корисною моделлю, потік газоподібного палива подають в верхню частину робочого простору печі ексцентрично повздовжній осі в горизонтальній площині під кутом 25-30° до неї. Суть способу пояснюється кресленнями, де на фіг. 1 схематично зображена барабанна піч для виплавки синтетичних шлаків, поперечний переріз; на фіг. 2 - переріз А-А на фіг. 1. На фігурах показані: піч 1, пальник 2, факел 3. Спосіб здійснюють наступним чином. Газоподібне паливо, наприклад природний газ, подають в робочий простір барабанної печі 1 через пальник 2, який знаходиться ексцентрично горизонтальній площині, в якій лежить повздовжня вісь печі, з відхиленням відносно центру перерізу печі. Потік спрямовують під кутом 25-30° до горизонтальної площини, в якій лежить повздовжня вісь печі. Завдяки тому, що пальник розташований ексцентрично відносно центру в горизонтальній площині, а піч має циліндричну форму, потік подають під кутом до цієї площини, факел 3 здійснює 4-6 обертів по спіралі повздовж стінок печі, тим самим знаходячись в робочому просторі більший проміжок часу. При цьому, забезпечується високий ступінь заповнення робочого простору топки факелом, та тим самим підвищується теплообмін. У порівнянні з відомим способом - найближчим аналогом, реалізація запропонованого способу показала, що втрати тепла за рахунок фізичного виносу склали 35-40 % проти 55-60 % 3 3 у відомому способі, а витрати природного газу склали 200 м проти 300 м , у відомому способі. Таким чином, реалізація запропонованого способу забезпечує зменшення втрат тепла, збільшення довжини горіння факела, збільшення ступеня заповнення топки факелом, збільшення коефіцієнта тепловіддачі, остаточний підсумок дає можливість зменшення витрати газоподібного палива. 1 UA 74283 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб спалювання газоподібного палива в барабанній печі, що включає подавання потоку газоподібного палива через пальник в робочий простір печі з наступним його факельним спалюванням, який відрізняється тим, що потік газоподібного палива подають в верхню частину робочого простору печі ексцентрично повздовжній осі в горизонтальній площині під кутом 25-30° до неї. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
