Дерматом з круговим механізмом для зрізування гладкого аутодермотрансплантата

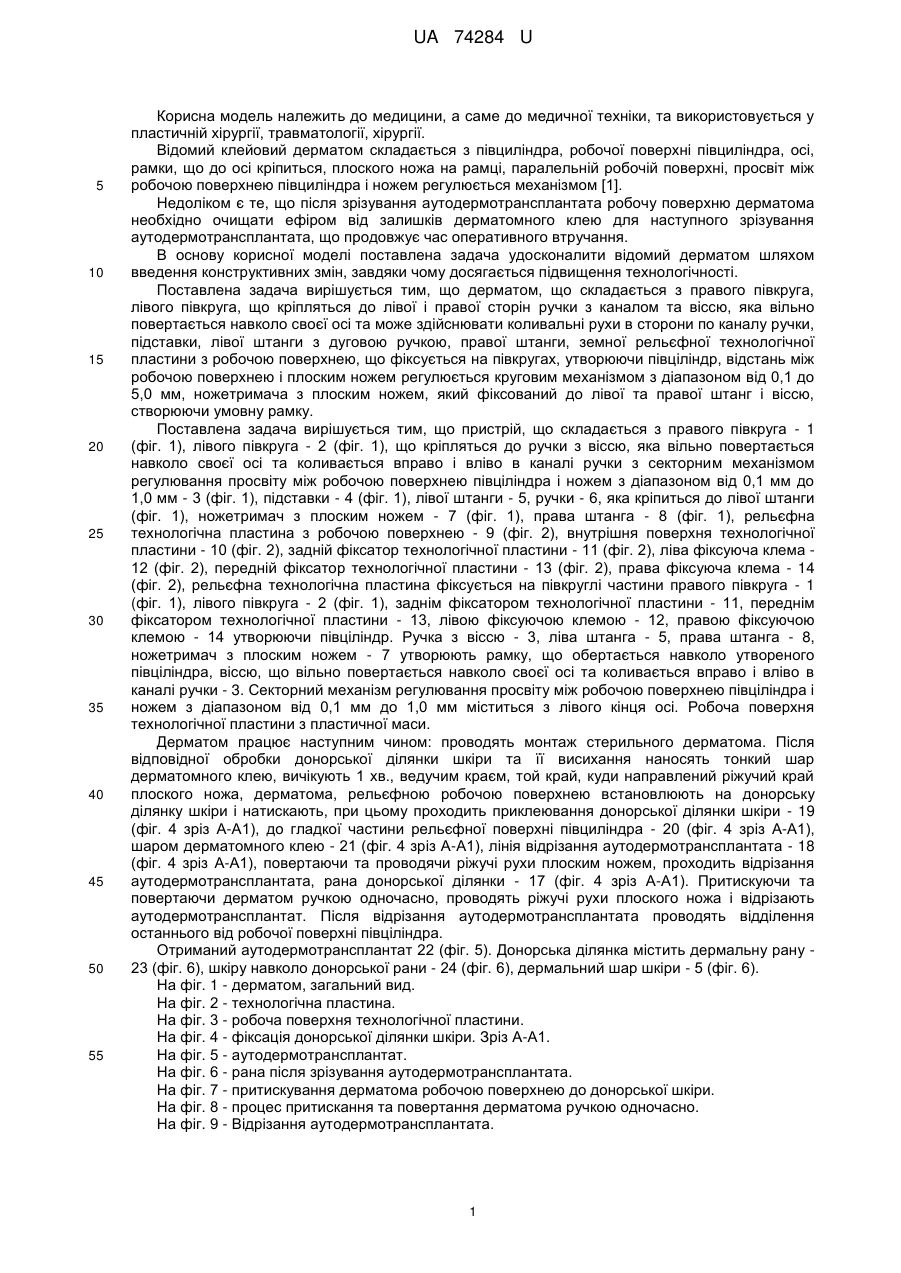

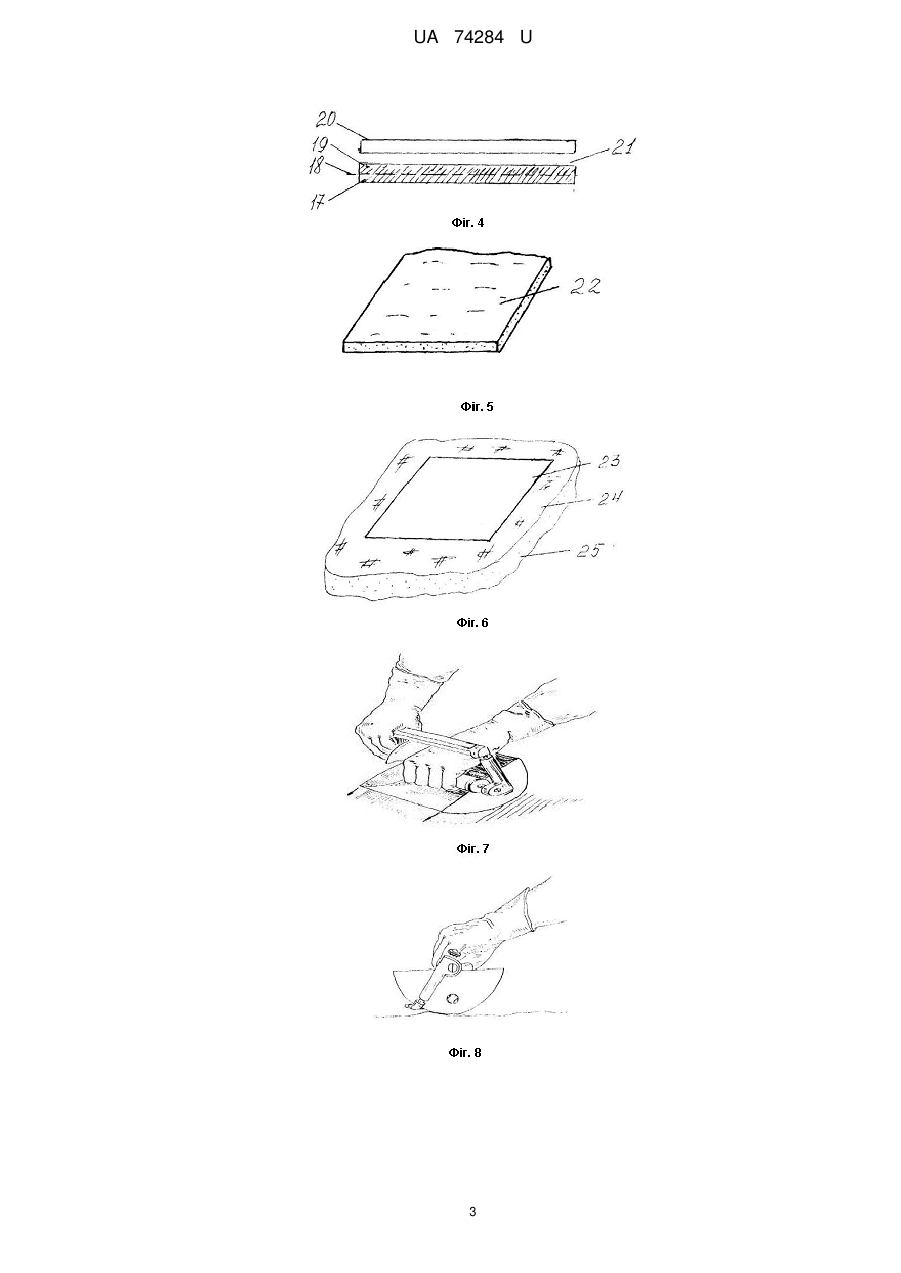

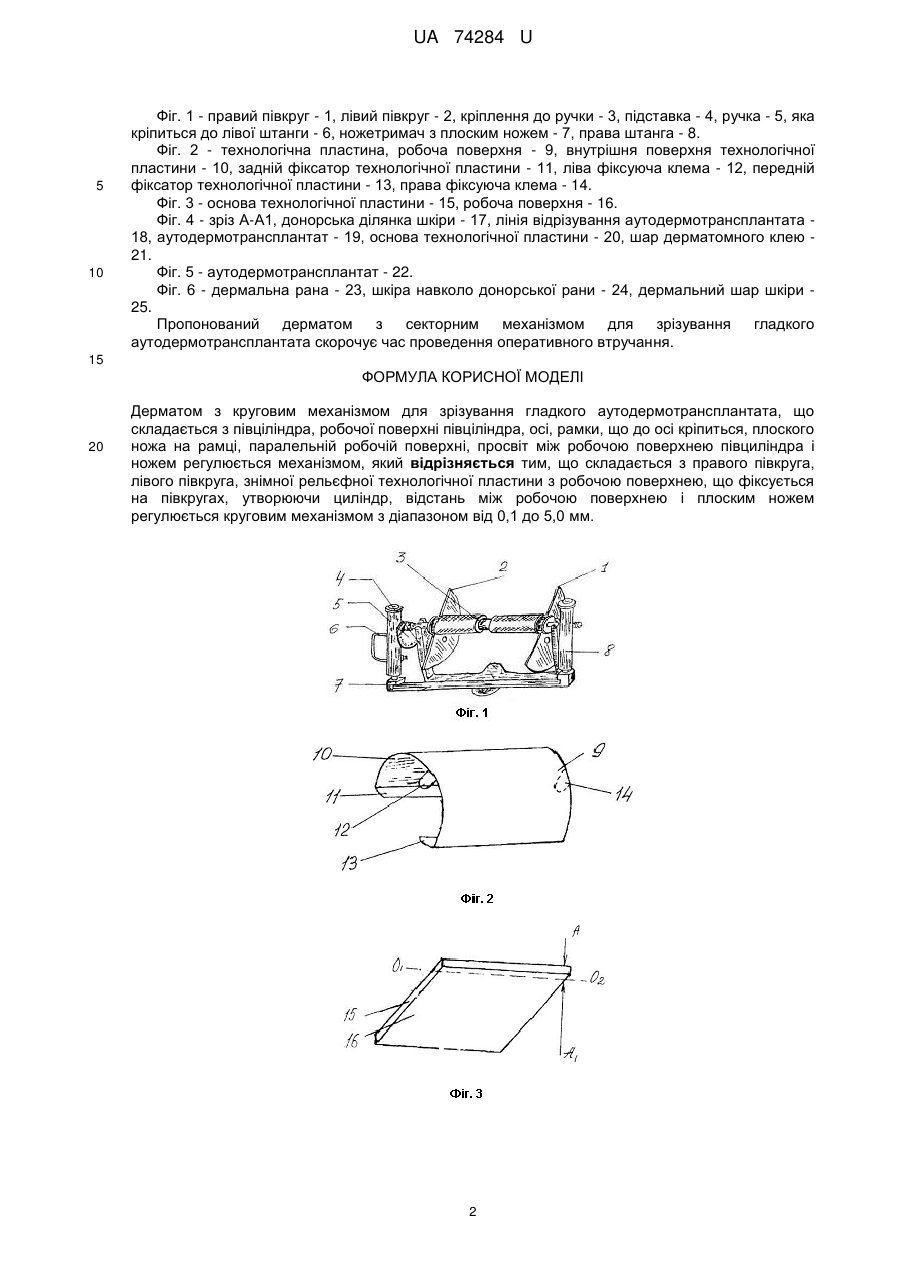

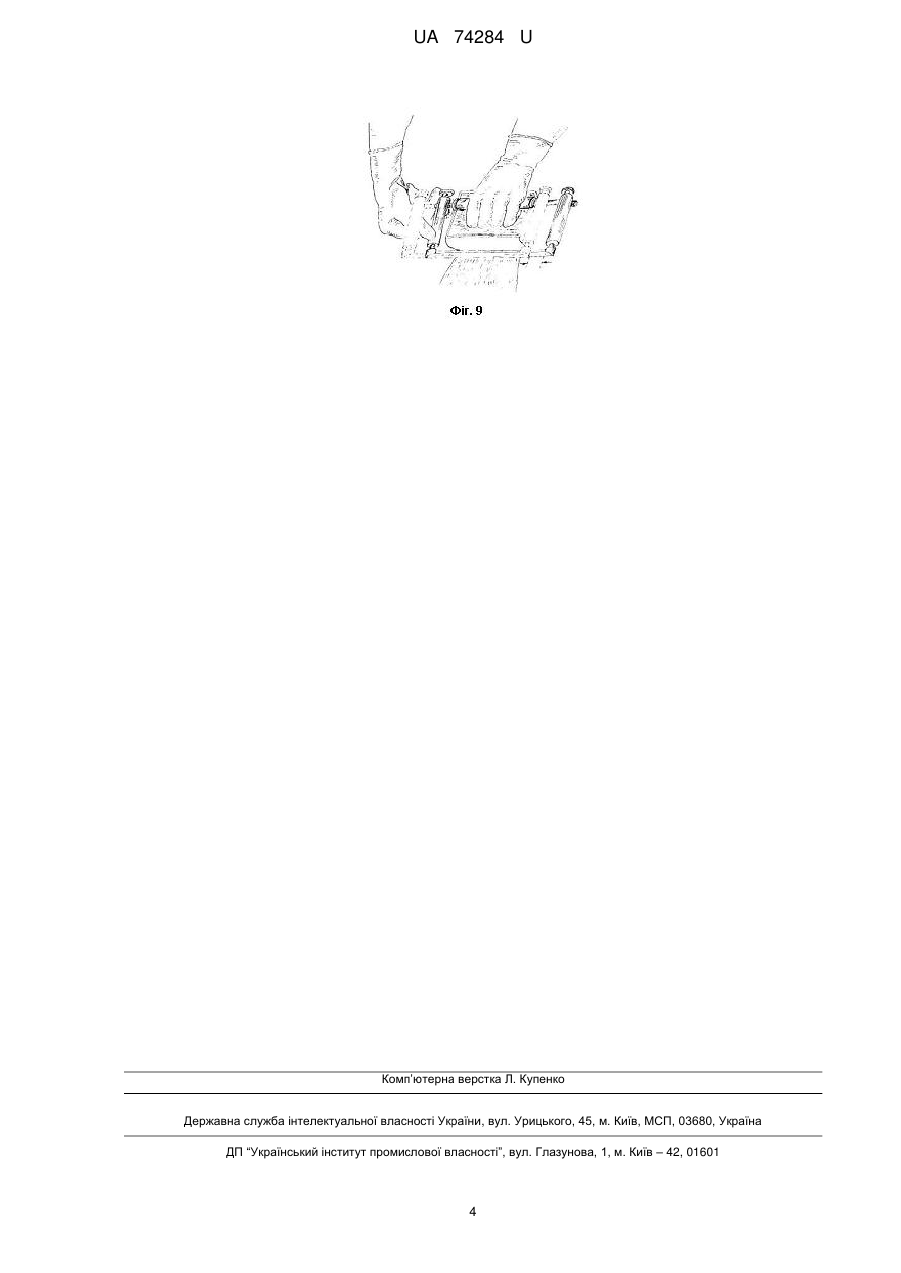

Реферат: UA 74284 U UA 74284 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що після зрізування аутодермотрансплантата робочу поверхню дерматома необхідно очищати ефіром від залишків дерматомного клею для наступного зрізування аутодермотрансплантата, що продовжує час оперативного втручання. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності. Поставлена задача вирішується тим, що дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, лівої штанги з дуговою ручкою, правої штанги, земної рельєфної технологічної пластини з робочою поверхнею, що фіксується на півкругах, утворюючи півціліндр, відстань між робочою поверхнею і плоским ножем регулюється круговим механізмом з діапазоном від 0,1 до 5,0 мм, ножетримача з плоским ножем, який фіксований до лівої та правої штанг і віссю, створюючи умовну рамку. Поставлена задача вирішується тим, що пристрій, що складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2 (фіг. 1), що кріпляться до ручки з віссю, яка вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки з секторним механізмом регулювання просвіту між робочою поверхнею півціліндра і ножем з діапазоном від 0,1 мм до 1,0 мм - 3 (фіг. 1), підставки - 4 (фіг. 1), лівої штанги - 5, ручки - 6, яка кріпиться до лівої штанги (фіг. 1), ножетримач з плоским ножем - 7 (фіг. 1), права штанга - 8 (фіг. 1), рельєфна технологічна пластина з робочою поверхнею - 9 (фіг. 2), внутрішня поверхня технологічної пластини - 10 (фіг. 2), задній фіксатор технологічної пластини - 11 (фіг. 2), ліва фіксуюча клема 12 (фіг. 2), передній фіксатор технологічної пластини - 13 (фіг. 2), права фіксуюча клема - 14 (фіг. 2), рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1 (фіг. 1), лівого півкруга - 2 (фіг. 1), заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півціліндр. Ручка з віссю - 3, ліва штанга - 5, права штанга - 8, ножетримач з плоским ножем - 7 утворюють рамку, що обертається навколо утвореного півціліндра, віссю, що вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки - 3. Секторний механізм регулювання просвіту між робочою поверхнею півціліндра і ножем з діапазоном від 0,1 мм до 1,0 мм міститься з лівого кінця осі. Робоча поверхня технологічної пластини з пластичної маси. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., ведучим краєм, той край, куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить приклеювання донорської ділянки шкіри - 19 (фіг. 4 зріз А-А1), до гладкої частини рельєфної поверхні півциліндра - 20 (фіг. 4 зріз А-А1), шаром дерматомного клею - 21 (фіг. 4 зріз А-А1), лінія відрізання аутодермотрансплантата - 18 (фіг. 4 зріз А-А1), повертаючи та проводячи ріжучі рухи плоским ножем, проходить відрізання аутодермотрансплантата, рана донорської ділянки - 17 (фіг. 4 зріз Α-A1). Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа і відрізають аутодермотрансплантат. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півціліндра. Отриманий аутодермотрансплантат 22 (фіг. 5). Донорська ділянка містить дермальну рану 23 (фіг. 6), шкіру навколо донорської рани - 24 (фіг. 6), дермальний шар шкіри - 5 (фіг. 6). На фіг. 1 - дерматом, загальний вид. На фіг. 2 - технологічна пластина. На фіг. 3 - робоча поверхня технологічної пластини. На фіг. 4 - фіксація донорської ділянки шкіри. Зріз А-А1. На фіг. 5 - аутодермотрансплантат. На фіг. 6 - рана після зрізування аутодермотрансплантата. На фіг. 7 - притискування дерматома робочою поверхнею до донорської шкіри. На фіг. 8 - процес притискання та повертання дерматома ручкою одночасно. На фіг. 9 - Відрізання аутодермотрансплантата. 1 UA 74284 U 5 10 Фіг. 1 - правий півкруг - 1, лівий півкруг - 2, кріплення до ручки - 3, підставка - 4, ручка - 5, яка кріпиться до лівої штанги - 6, ножетримач з плоским ножем - 7, права штанга - 8. Фіг. 2 - технологічна пластина, робоча поверхня - 9, внутрішня поверхня технологічної пластини - 10, задній фіксатор технологічної пластини - 11, ліва фіксуюча клема - 12, передній фіксатор технологічної пластини - 13, права фіксуюча клема - 14. Фіг. 3 - основа технологічної пластини - 15, робоча поверхня - 16. Фіг. 4 - зріз А-А1, донорська ділянка шкіри - 17, лінія відрізування аутодермотрансплантата 18, аутодермотрансплантат - 19, основа технологічної пластини - 20, шар дерматомного клею 21. Фіг. 5 - аутодермотрансплантат - 22. Фіг. 6 - дермальна рана - 23, шкіра навколо донорської рани - 24, дермальний шар шкіри 25. Пропонований дерматом з секторним механізмом для зрізування гладкого аутодермотрансплантата скорочує час проведення оперативного втручання. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Дерматом з круговим механізмом для зрізування гладкого аутодермотрансплантата, що складається з півціліндра, робочої поверхні півціліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується на півкругах, утворюючи циліндр, відстань між робочою поверхнею і плоским ножем регулюється круговим механізмом з діапазоном від 0,1 до 5,0 мм. 2 UA 74284 U 3 UA 74284 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
