Пальник для спалювання газоподібного палива

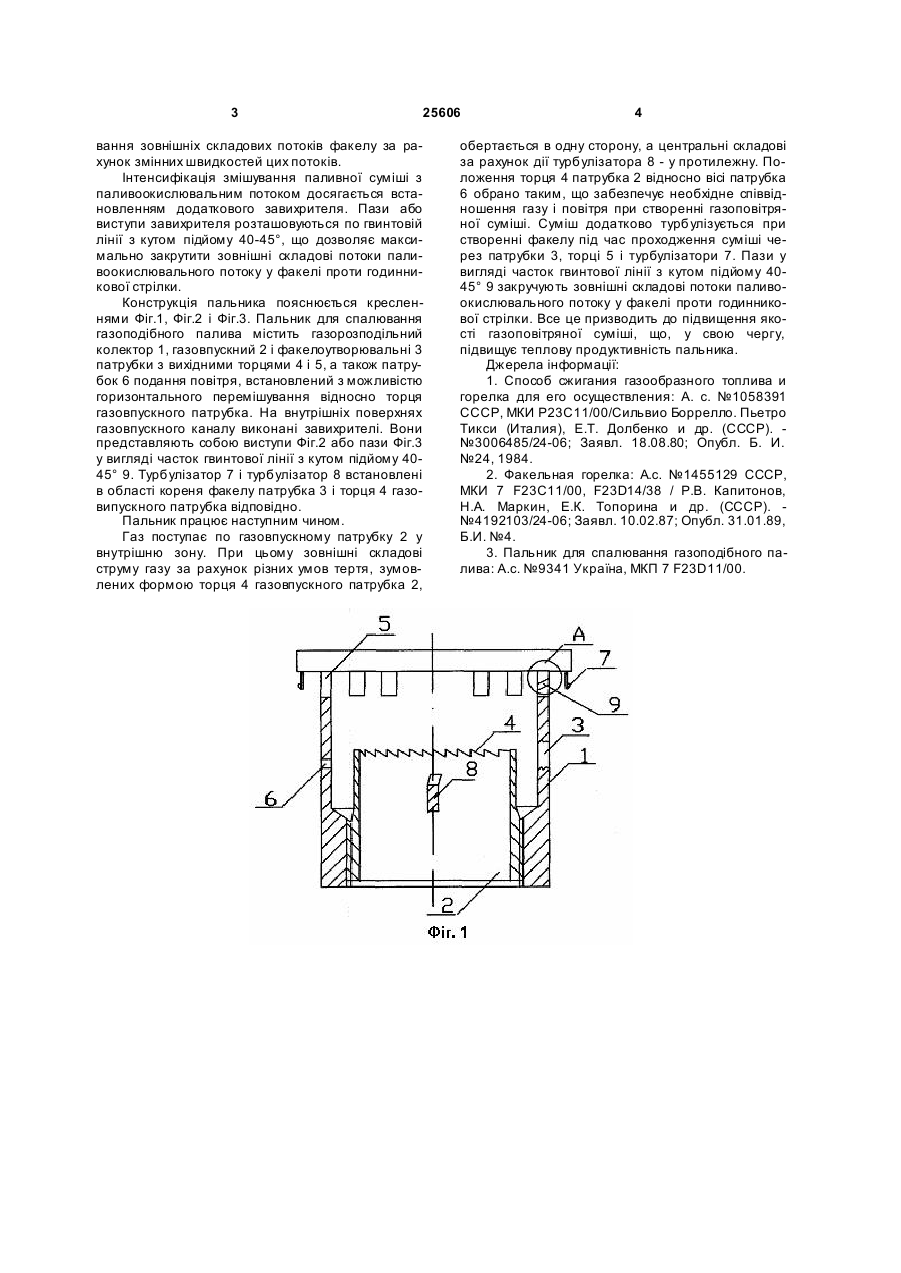

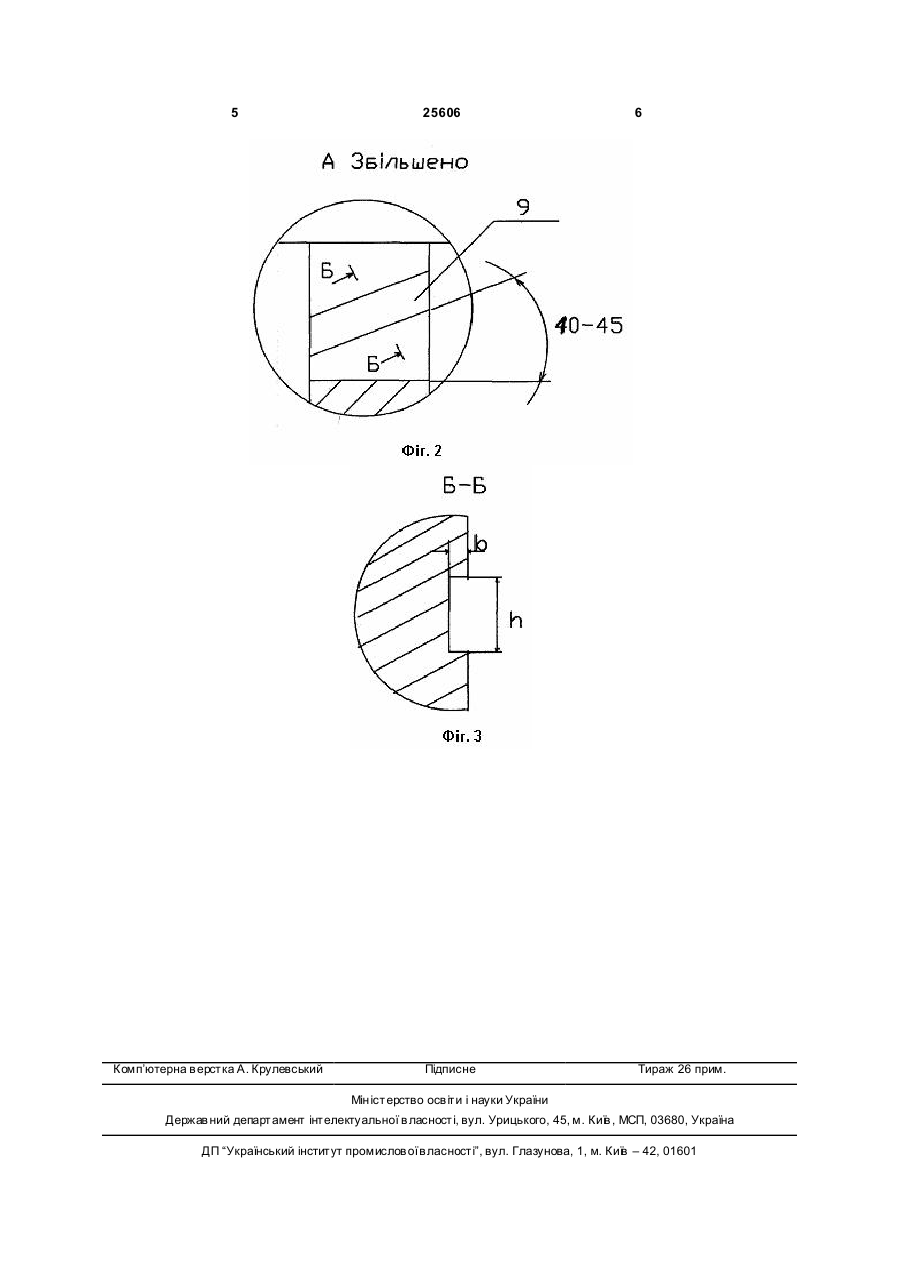

1. Пальник для спалювання газоподібного палива, який містить газорозподільний циліндричний колектор із газовпускним та факелоутворювальним патрубками, вихідні торці яких виконані уві 3 25606 вання зовнішніх складових потоків факелу за рахунок змінних швидкостей цих потоків. Інтенсифікація змішування паливної суміші з паливоокислювальним потоком досягається встановленням додаткового завихрителя. Пази або виступи завихрителя розташовуються по гвинтовій лінії з кутом підйому 40-45°, що дозволяє максимально закрутити зовнішні складові потоки паливоокислювального потоку у факелі проти годинникової стрілки. Конструкція пальника пояснюється кресленнями Фіг.1, Фіг.2 і Фіг.3. Пальник для спалювання газоподібного палива містить газорозподільний колектор 1, газовпускний 2 і факелоутворювальні 3 патрубки з вихідними торцями 4 і 5, а також патрубок 6 подання повітря, встановлений з можливістю горизонтального перемішування відносно торця газовпускного патрубка. На внутрішніх поверхнях газовпускного каналу виконані завихрителі. Вони представляють собою виступи Фіг.2 або пази Фіг.3 у вигляді часток гвинтової лінії з кутом підйому 4045° 9. Турбулізатор 7 і турбулізатор 8 встановлені в області кореня факелу патрубка 3 і торця 4 газовипускного патрубка відповідно. Пальник працює наступним чином. Газ поступає по газовпускному патрубку 2 у внутрішню зону. При цьому зовнішні складові струму газу за рахунок різних умов тертя, зумовлених формою торця 4 газовпускного патрубка 2, 4 обертається в одну сторону, а центральні складові за рахунок дії турбулізатора 8 - у протилежну. Положення торця 4 патрубка 2 відносно вісі патрубка 6 обрано таким, що забезпечує необхідне співвідношення газу і повітря при створенні газоповітряної суміші. Суміш додатково турбулізується при створенні факелу під час проходження суміші через патрубки 3, торці 5 і турбулізатори 7. Пази у вигляді часток гвинтової лінії з кутом підйому 4045° 9 закручують зовнішні складові потоки паливоокислювального потоку у факелі проти годинникової стрілки. Все це призводить до підвищення якості газоповітряної суміші, що, у свою чергу, підвищує теплову продуктивність пальника. Джерела інформації: 1. Способ сжигания газообразного топлива и горелка для его осуществления: А. с. №1058391 СССР, МКИ Р23С11/00/Сильвио Боррелло. Пьетро Тикси (Италия), Е.Т. Долбенко и др. (СССР). №3006485/24-06; Заявл. 18.08.80; Опубл. Б. И. №24, 1984. 2. Факельная горелка: А.с. №1455129 СССР, МКИ 7 F23C11/00, F23D14/38 / Р.В. Капитонов, Н.А. Маркин, Е.К. Топорина и др. (СССР). №4192103/24-06; Заявл. 10.02.87; Опубл. 31.01.89, Б.И. №4. 3. Пальник для спалювання газоподібного палива: А.с. №9341 Україна, МКП 7 F23D11/00. 5 Комп’ютерна в ерстка А. Крулевський 25606 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
