Основов’язана еластична тасьма

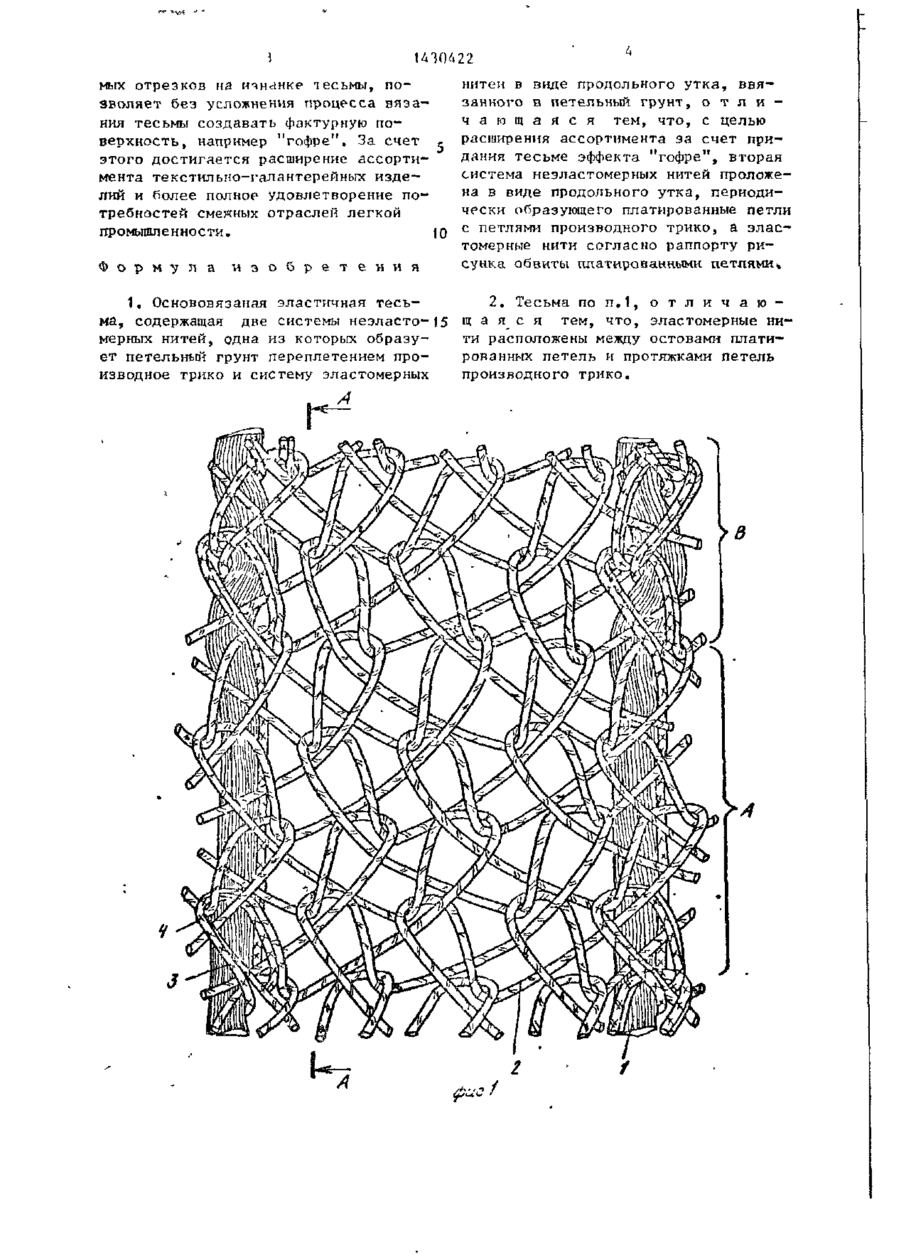

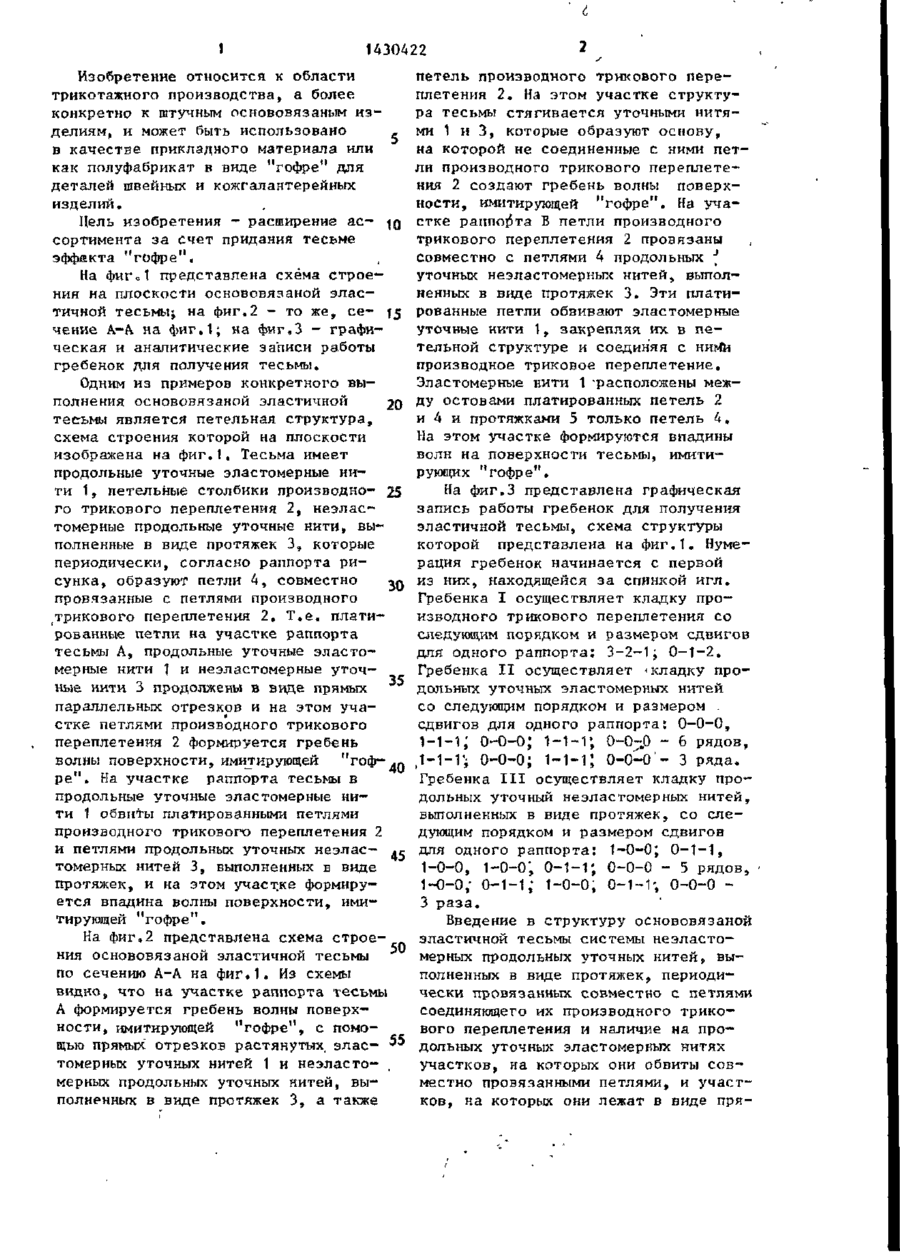

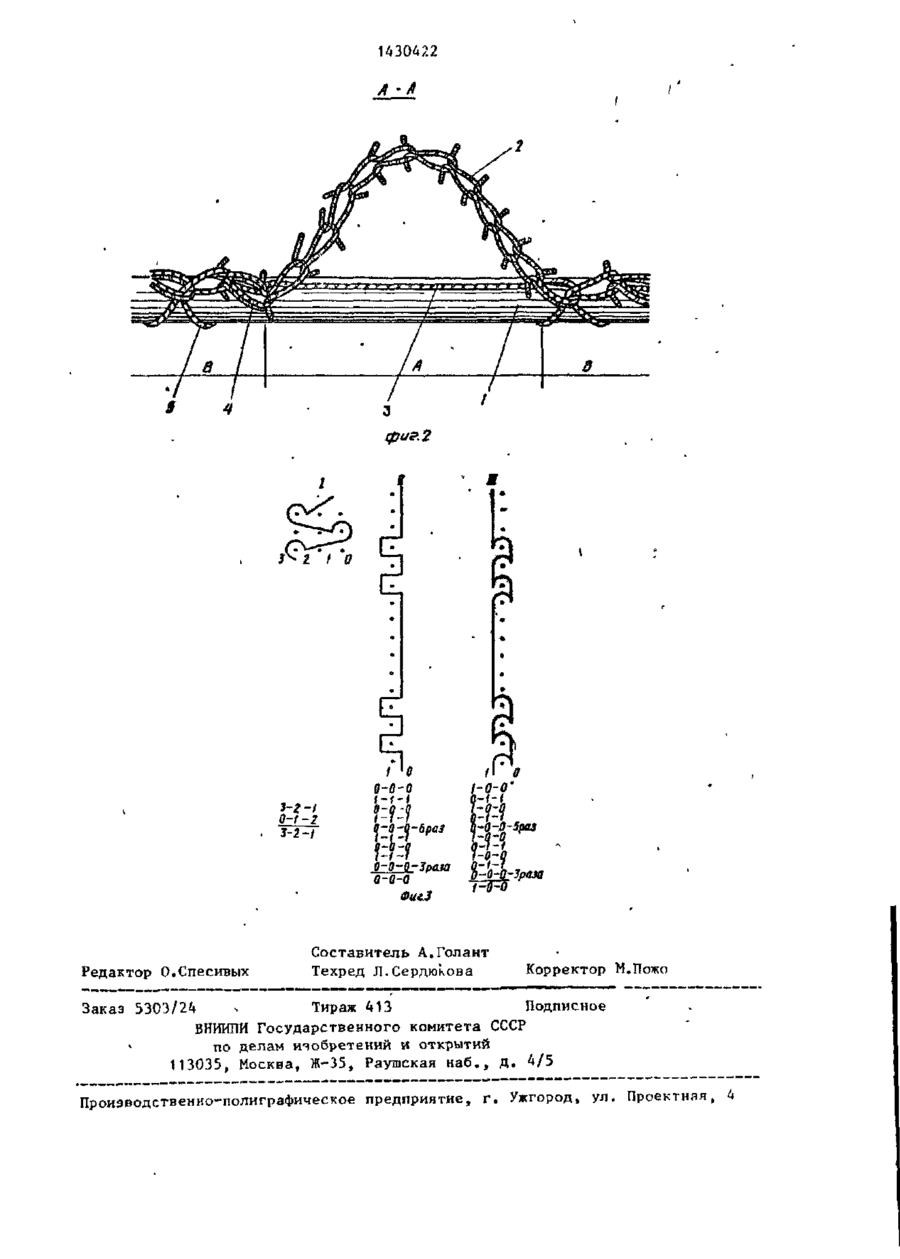

Изобретение относится к области трикотажного производства^ частности к штучным основовязаным изделиям, может быть использовано в качестве прикладного материала или как полуфабрикат в виде "гофре" для деталей швейных и кожгалантерейных изделий и позволяет расширить ассортимент эластичных основовязаных тесем. Тесьма имеет систему неэластомерных продольных уточных нитей, выполненных в виде протяжек, периодически провязанных совместно с петлями соединяющего их производного трикового переплетения и систему продольных уточных эластомерных нитей, которые обвиты совместно провязанными петлями, и участки, выполненные в виде прямых отрезков. 1 з.п. ф-лы, 3 ил. \ if) с 00 N9 1 1430422 Изобретение относится к области трикотажного производства, а более конкретно к штучным основовязаным изделиям, и может быть использовано в качестве прикладного материала или как полуфабрикат в виде "гофре" для деталей швейных и кожгалантереиных изделий. Цель изобретения - расширение ас- 10 сортимента за счет придания тесьме эффекта "гофре". На фиг И представлена схема строения на плоскости основовязаной эластичной тесьмы; на фиг.2 - то же, се- t5 чение А-А на фиг И ; на фиг.З - графическая и аналитические записи работы гребенок для получения тесьмы. Одним из примеров конкретного выполнения основовязаной эластичной 20 тесьмы является петельная структура, схема строения которой на плоскости изображена на фиг.1. Тесьма имеет продольные уточные эластомерные нити 1 s петельные столбики производно- 25 го трикового переплетения 2, неэластомер ные продольные уточные нити, выполненные в виде протяжек 3, которые периодически, согласно раппорта рисунка, образуют петли 4, совместно 30 провязанные с петлями производного трикового переплетения 2. Т.е. платированные петли на участке раппорта тесьмы А, продольные уточные эластомерные нити 1 и неэластомерные уточ35 ные нити 3 продолжены в виде прямых параллельных отрезков и на этом участке петлями производного трикового переплетения 2 формируется гребень волны поверхности, имитирующей "гоф40 ре". На участке раппорта тесьмы в продольные уточные эластомерные нити 1 обвиты плзтированными петлями производного трикового переплетения 2 и петлями продольных уточных неэластомерных нитей 3, выполненных в виде 45 протяжек, и на этом участке формируется впадина волны поверхности, имитирующей "гофре". петель производного трикового переплетения 2. На этом участке структура тесьмы стягивается уточными нитями 1 и 3, которые образуют основу» на которой не соединенные с ними петли производного трикового переплетения 2 создают гребень волны поверхности, имитирующей "гофре". На участке раппор'та В петли производного трикового переплетения 2 провязаны J совместно с петлями 4 продольных t уточных неэластомерных нитей, выполненных в виде протяжек 3. Эти платированные петли обвивают эластомерные уточные нити 1, закрепляя их в петельной структуре и соединяя с ниМн производное триковое переплетение. Эластомерные нити 1 расположены между остовами платированных петель 2 и 4 и протяжками 5 только петель 4. На этом участке формируются впадины волн на поверхности тесьмы, имитирующих "гофре". На фиг.З представлена графическая запись работы гребенок для получения эластичной тесьмы, схема структуры которой представлена на фиг.1. Нумерация гребенок начинается с первой из них, находящейся за спинкой игл. Гребенка I осуществляет кладку производного трикового переплетения со следующим порядком и размером сдвигов для одного раппорта: 3-2-1; 0-1-2. Гребенка II осуществляет «кладку продольных уточных эластомерных нитей со следующим порядком и размером . сдвигов для одного раппорта: 0-0-0, 1-1-1; о-о-о; 1-1-1; о-о-о - б рядов, ,1-1-ії о-о-о; і-1-і; о-о-о- з ряда. Гребенка III осуществляет кладку продольных уточный неэластомерных нитей, выполненных в виде протяжек, со следующим порядком и размером сдвигов для одного раппорта: 1-0-0; 0-1-1, 1-0-0, 1-0-0", 0-1-1; 0-0-0 - 5 рядов, 1-0-0; 0-1-1; 1-0-0, 0-1-1; 0-0-0 3 раза. Введение в структуру основовязаной На фиг.2 представлена схема строеэластичной тесьмы системы неэластония основовязаной эластичной тесьмы 50 мерных продольных уточных нитей, выпо сечению А-А на фиг.1. Из схемы полненных в виде протяжек, периодивидно, что на участке раппорта тесьмы чески провязанных совместно с петлями А формируется гребень волны поверхсоединяющего их производного триконости, имитирующей "гофре", с помового переплетения и наличие на прощью прямых отрезков растянутых, элас- 55 дольных уточных эластомерных нитях томерных уточных нитей 1 и неэластоучастков, на которых они обвиты совмерных продольных уточных нитей, выместно провязанными петлями, и участполненных в виде протяжек 3, а также ков, на которых они лежат в виде пря t440422 иых отрезков на изнанке тесьмы, позволяет без усложнения процесса вязания тесьмы создавать фактурную поверхность, например "гофре". За счет с этого достигается расширение ассортимента текстильно-галантерейных изделий и более полное удовлетворение потребностей смежных отраслей легкой промышленности. Ю Ф о р м у л а и з о б р е т е н и я 1. Основовязаная эластичная тесьма, содержащая две системы неэласто-(5 мерных нитей, одна из которых образует петельный грунт переплетением производное трико и систему эластомерных А нитей в виде продольного утка, ввязанного в петельный грунт, о т л и ч а ю щ а я с я тем, что, с целью расширения ассортимента за счет придания тесьме эффекта "гофре", вторая система неэластомерных нитей проложена в виде продольного утка, периодически образующего платированные петли с петлями производного трико, а эластомерные нити согласно раппорту рисунка обвиты платированными петлями» 2. Тесьма по п,1, о т л и ч а ю щ а я с я тем, что, эластомерные нити расположены между остовами платированнмх петель и протяжками петель производного трико. 1430422 A -A 8 4 і ta o-o-o 3-2-t 0-f-2 3-24 J-f-J 1-4:4 Q-Q-0-браз W-i Q-Q-йгЗраза Q-Q-Q ФигЗ Редактор О.Спесивых Составитель А.Голант Техред Л.Сердюкова Корректор М.Пожо Заказ 5303/24 s Тираж 413 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
