Основов’язана еластична тасьма

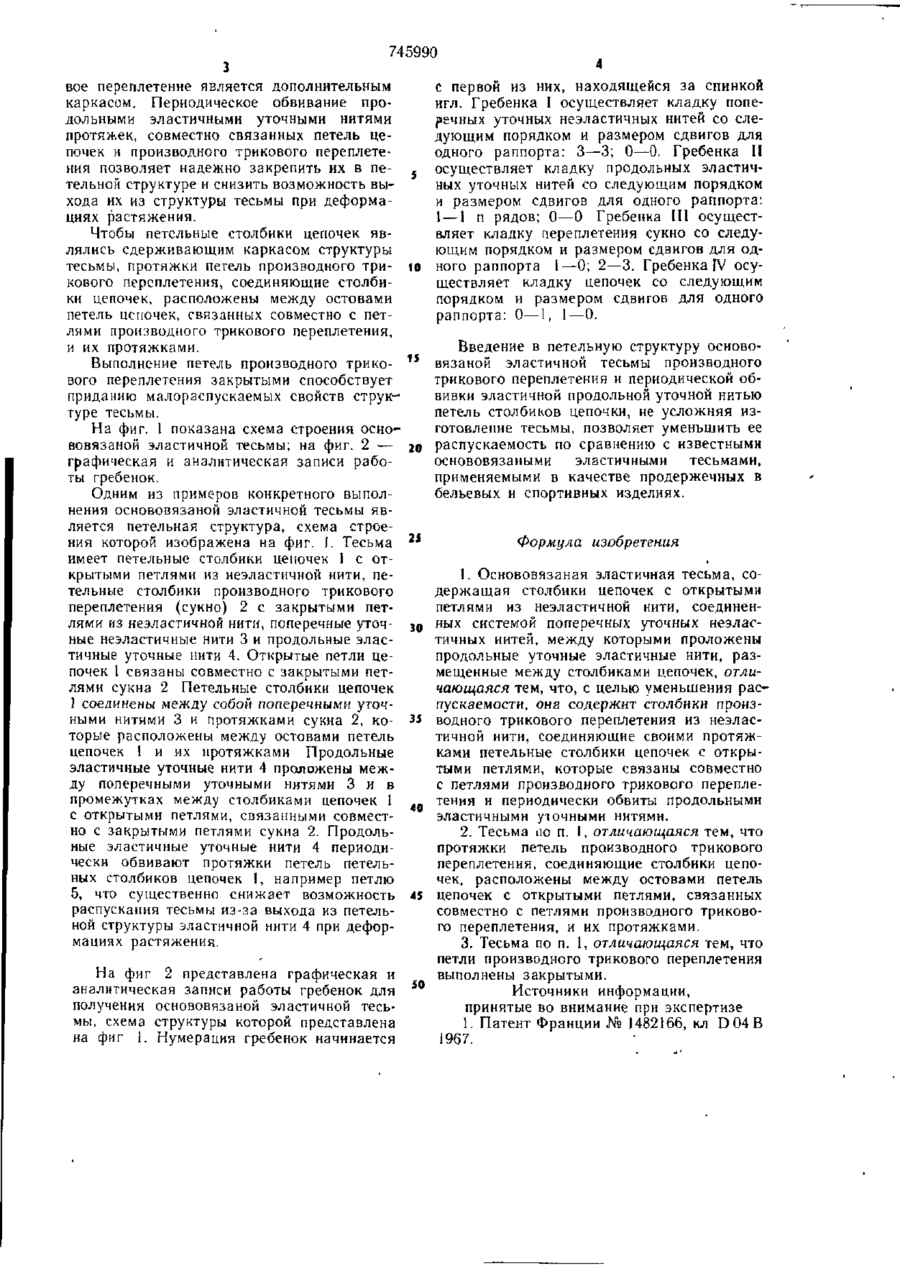

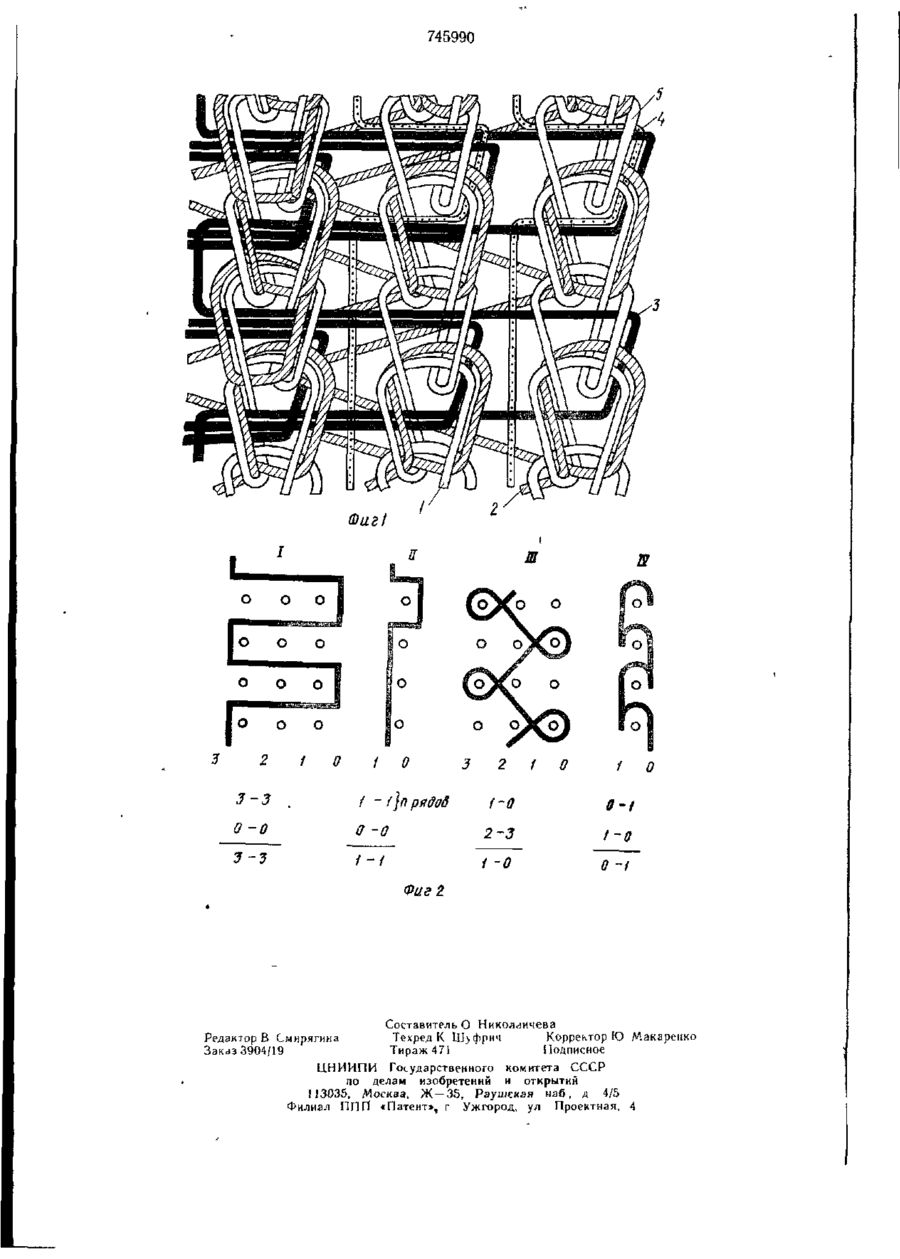

Н Ис (61) Дополнительное к лит св.ид-ву — (22) Заявлено 02 II 77 (21) 2540105/28-12 с присоединением заявки № — Государственный комитет СССР по делам изобретений и открытий 2 (5!) М Кл D 04 В 21/00 D 04 В 21/18 (23) Приоритет — Опубликовано 07 07 80 Бючлетень №25 (53) УДК 677 661 (088 8) Дата опубликования описания 17 07 80 ( 7 2 ) Авторы изобретения В Н Филатов Б А Кузнецов и В Д Омельченко Всесоюзный научно исследовательский институт текстильно-галантерейной промышленности (71) Заявитель (54) ОСНОВОВЯЗАНАЯ ЭЛАСТИЧНАЯ ТЕСЬМА \ Изобретение относится к области трикотажного производства, а более конкретно, к штучным основовязаным изделиям и может быть использовано при изготовлении бельевых и спортивных изделий Известно также техническое решение структуры основовязаной эластичной тесьмы, использующейся в качестве продержечной [1] Основовязаная пластичная тесьма имеет столбики цепочек с открытыми петлями из неэластичной нити, соединенных ш двумя системами поперечных уточных неэластичных нитей, между которыми проложены в виде прямых отрезков продольные уточные эластичные нити, размещенные в промежутках между столбиками цепо 15 Чек " Петельная структура тесьмы — прототипа незначительно снижает возможность распускаемости тесьмы во время ее эксплуатации в изделии, так как, во первых, поперечные уточные нити, соединяющие столбики цепочек, не могут препятствовать распусканию зтих столбиков при обрыве нити цепочки и, во-вторых, продольные эластичные уточные нити проложены в виде прямых отрезков, следовательно, удерживаются в петельной структуре только за счет сил трения и при деформации растяжения тесьмы эластичная нить может выйти из петельной структуры Целью изобретения является уменьшение распускаемости тесьмы Поставленная цель достигается тем, что тесьма содержит столбики производного трикового переплетения из неэластичной нити, соединяющие своими протяжками петельные столбики цепочек с открытыми петлями, которые связаны совместно с петлями производного трикового переплетения и периодически обвиты продольными уточными эластичными нитями Протяжки петель производного трикового переплетения, соединяющие столбики цепочек, расположены между остовами петель цепочек с открытыми петлями, связанных совместно с петлями производного трикового переплетения, и их протяжками Петли производного трикового переплетения выполнены закрытыми Введение в структуру тесьмы произвол ного трикового переплетения позволяет резко уменьшить ее распускаемость при обрыве нити цепочек, так как производное трико 745990 вое переплетение является дополнительным каркасом. Периодическое обвивание продольными эластичными уточными нитями протяжек, совместно связанных петель цепочек и производного трикового переплетения позволяет надежно закрепить их в петельной структуре и снизить возможность выхода их из структуры тесьмы при деформациях растяжения. Чтобы петельные столбики цепочек являлись сдерживающим каркасом структуры тесьмы, протяжки петель производного трикового переплетения, соединяющие столбики цепочек, расположены между остовами петель цепочек, связанных совместно с петлями производного трикового переплетения, и их протяжками. Выполнение петель производного трикового переплетения закрытыми способствует приданию малораспускаемых свойств структуре тесьмы. На фиг. І показана схема строения основовязаной эластичной тесьмы; на фиг. 2 — графическая и аналитическая записи работы гребенок. Одним из примеров конкретного выполнения основовязаной эластичной тесьмы является петельная структура, схема строения которой изображена на фиг. I. Тесьма имеет петельные столбики цепочек І с открытыми петлями из неэластичной нити, петельные столбики производного трикового переплетения (сукно) 2 с закрытыми петлями из неэластичной нити, поперечные уточные неэластичные нити 3 и продольные эластичные уточные нити 4. Открытые петли цепочек 1 связаны совместно с закрытыми петлями сукна 2 Петельные столбики цепочек ! соединены между собой поперечными уточными нитями 3 и протяжками сукна 2, которые расположены между остовами петель цепочек 1 и их протяжками Продольные эластичные уточные нити 4 проложены между поперечными уточными нитями 3 и в промежутках между столбиками цепочек 1 с открытыми петлями, связанными совместно с закрытыми петлями сукна 2. Продольные эластичные уточные нити 4 периодически обвивают протяжки петель петельных столбиков цепочек 1, например петлю 5, что существенно снижает возможность распускания тесьмы из-за выхода из петельной структуры эластичной нити 4 при деформациях растяжения. с первой из них, находящейся за спинкой игл. Гребенка I осуществляет кладку поперечных уточных неэластичных нитей со следующим порядком и размером сдвигов для одного раппорта: 3—3; 0—0. Гребенка II осуществляет кладку продольных эластич5 ных уточных нитей со следующим порядком и размером сдвигов для одного раппорта: 1 — 1 п рядов; 0—0 Гребенка III осуществляет кладку переплетения сукно со следующим порядком и размером сдвигов для од10 ного раппорта 1—0; 2—3. Гребенка JV осуществляет кладку цепочек со следующим порядком и размером сдвигов для одного раппорта: 0—1, 1—0. Введение в петельную структуру основовязаной эластичной тесьмы производного трикового переплетения и периодической обвивки эластичной продольной уточной нитью петель столбиков цепочки, не усложняя изготовление тесьмы, позволяет уменьшить ее 20 распускаемость по сравнению с известными основовязаными эластичными тесьма ми, применяемыми в качестве продержечных в бельевых и спортивных изделиях. 15 2 * Формула изобретения 1. Основовязаная эластичная тесьма, содержащая столбики цепочек с открытыми петлями из неэластичной нити, соединенньгх системой поперечных уточных неэлас30 тичных нитей, между которыми проложены продольные уточные эластичные нити, размещенные между столбиками цепочек, отличающаяся тем, что, с целью уменьшения распускаемости, она содержит столбики произ35 водного трикового переплетения из неэластичной нити, соединяющие своими протяжками петельные столбики цепочек с открытыми петлями, которые связаны совместно с петлями производного трикового переплетения и периодически обвиты продольными эластичными уточными нитями. 2. Тесьма но п. 1, отличающаяся тем, что протяжки петель производного трикового переплетения, соединяющие столбики цепочек, расположены между остовами петель 45 цепочек с открытыми петлями, связанных совместно с петлями производного трикового переплетения, и их протяжками. 3. Тесьма по п. 1, отличающаяся тем, что петли производного трикового переплетения На фиг 2 представлена графическая и выполнены закрытыми. аналитическая записи работы гребенок для Источники информации, получения основовязаной эластичной тесьпринятые во внимание при экспертизе мы, схема структуры которой представлена 1. Патент Франции № 1482166, кл D04B на фиг 1. Нумерация гребенок начинается 1967. 745990 Фаг/ В о о 1 0 3 10 2 1 0 / - /}прядоб і~о 0-0 0-0 2-3 1-0 3-3 1-1 1-0 О -1 з -з . о о о 2 Ш Фиг 2 Составитель О Николличева Редактор В Смнрягина Техред К Ш>фрич Корректор Ю Макаренко Заказ 3904/19 Тираж 471 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж —35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4 J
