Спосіб спорядження кумулятивного перфоратора

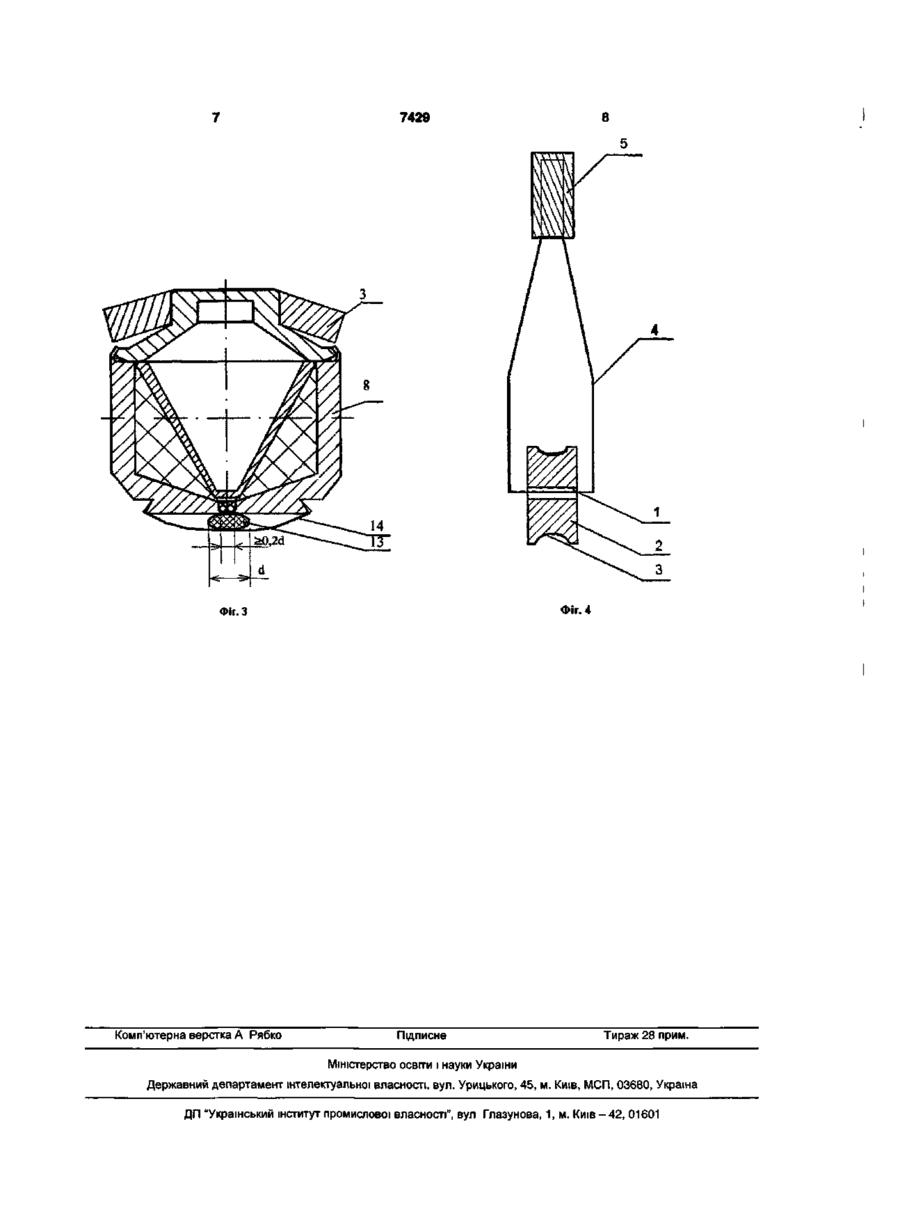

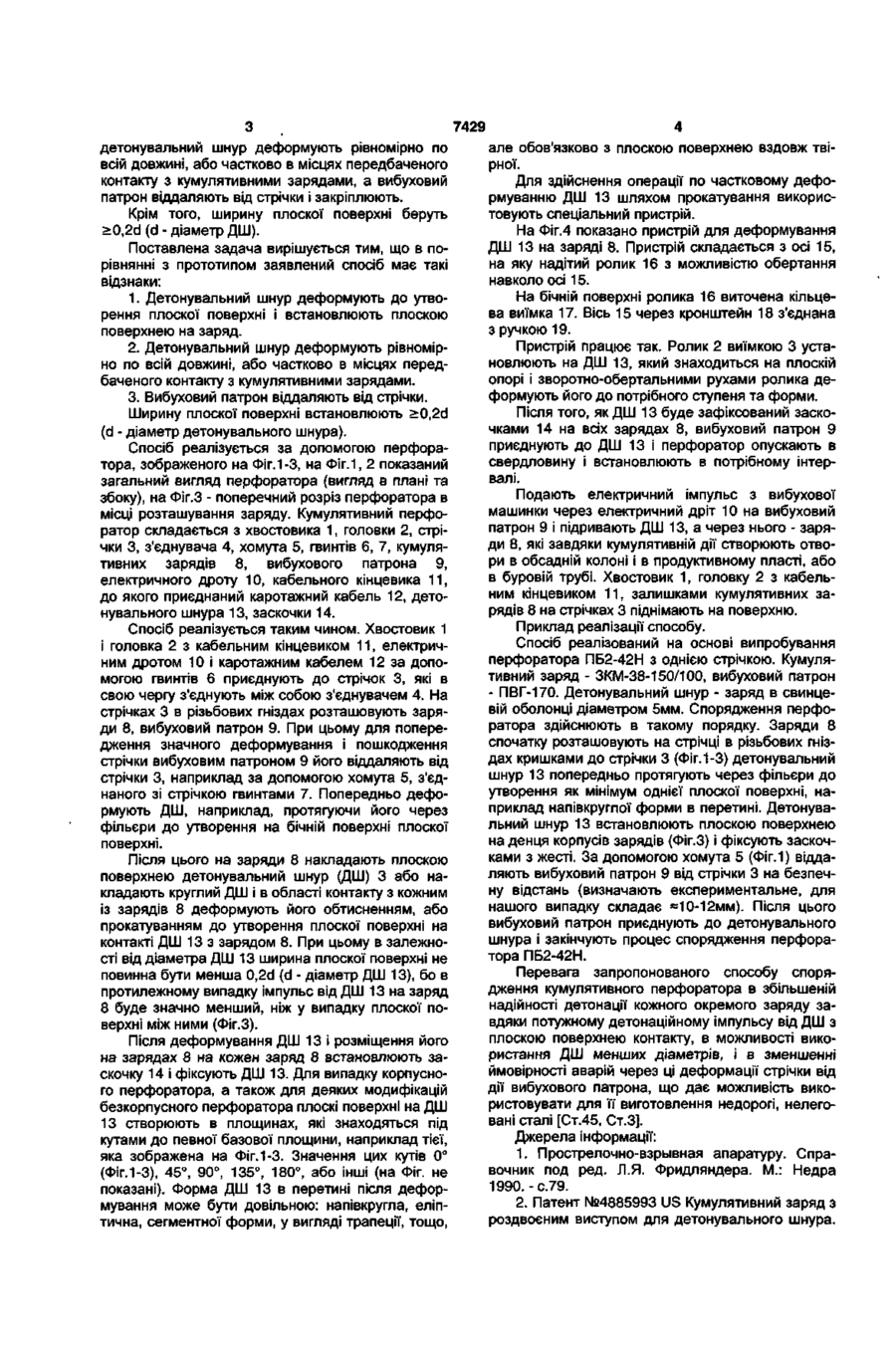

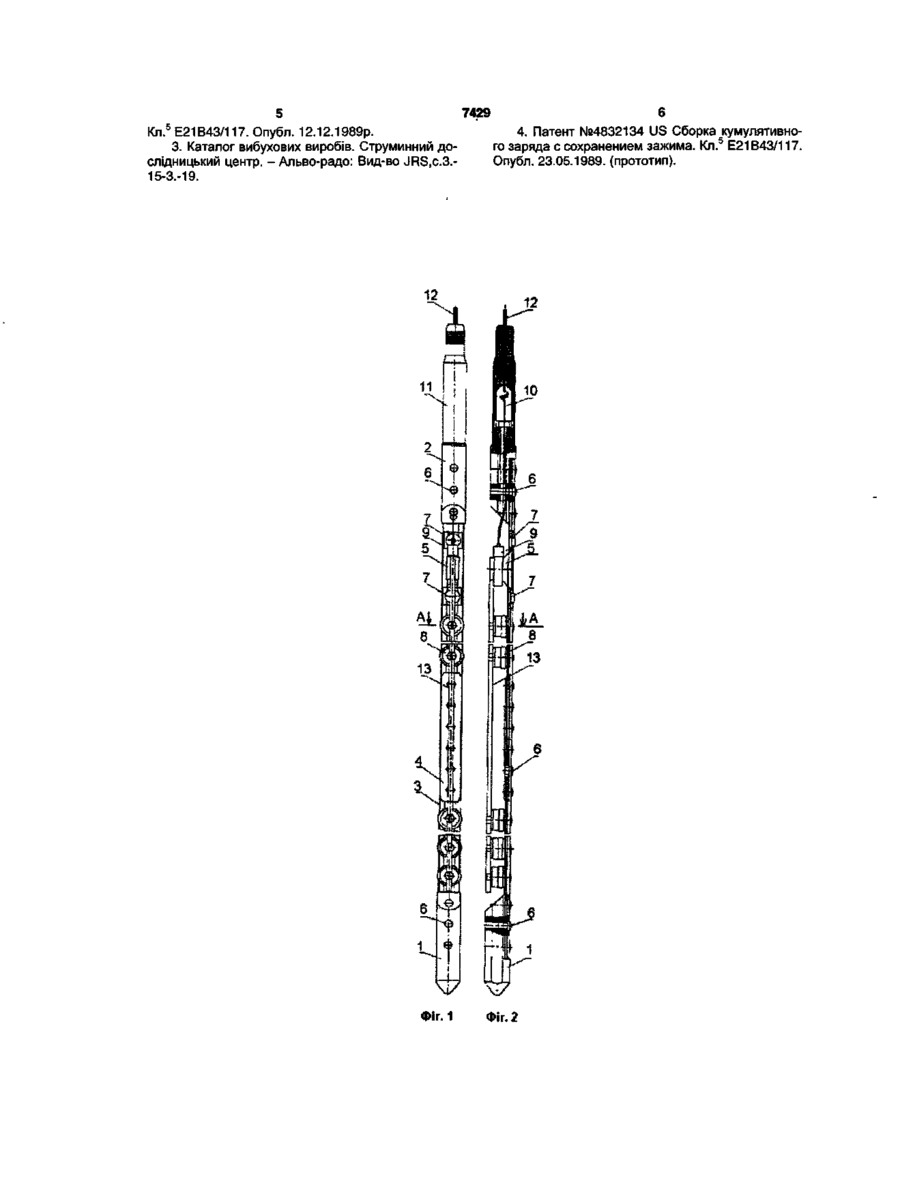

1 Спосіб спорядження кумулятивного перфоратора, що включає розташування зарядів та вибухового патрона на стрічці, розміщення на зарядах детонувального шнура і фіксацію його на зарядах, який відрізняється тим, що детонувальний шнур деформують до утворення плоскої поверхні і встановлюють плоскою поверхнею на заряд, а вибуховий патрон віддаляють від стрічки і закріплюють 2 Спосіб за п 1, який відрізняється тим, що детонувальний шнур деформують рівномірно по всій довжині або частково в місцях передбаченого контакту з кумулятивними зарядами 3 Спосіб за п 1, який відрізняється тим, що ширину плоскої поверхні встановлюють такою, що менша або дорівнює 0,2d (d - діаметр детонувального шнура) Корисна модель відноситься до гірничої промисловості та призначений для надійного розкриття продуктивних пластів, попередження аварій в свердловинах Відомий спосіб спорядження безкорпусного кумулятивного перфоратора, який включає розташування зарядів на стрічці, розміщення на корпусах зарядів детонувального шнура [1] Недоліки даного способу в ненадійності фіксації детонувального шнура (ДШ) на заряді і необхідності виготовлення корпусу складної форми в спеціальних сталей для її виготовлення Найбільш близьким по технічній суті та результату до запропонованої корисної моделі є спосіб спорядження безкорпусного перфоратора, який включає розташування зарядів і вибухового патрона на стрічці, детонувального шнура на зарядах, та фіксацію ДШ, яку проводять заскочкою на корпусі кумулятивного заряду [4] Недоліком прототипу є складність деталей фіксування ДШ на заряді і недостатній ІНІЦІЮЮЧИЙ імпульс від ДШ круглого перетину на контакті ДШкорпус заряду, що може призвести до відмовлення його детонації Задачею корисної моделі є підвищення ефективності і надійності способу спорядження перфоратора шляхом отримання максимально потужного ІНІЦІЮЮЧОГО імпульсу на контакті ДШ-корпус заряду і зменшення навантаження на стрічку від вибухового патрону Поставлена задача вирішується тим, що в способі спорядження кумулятивного перфоратора, який включає розташування зарядів на стрічці, розміщення на зарядах детонувального шнура і фіксацію детонувального шнура на зарядах, згідно запропонованого способу, детонувальний шнур деформують до утворення плоскої поверхні і встановлюють плоскою поверхнею на заряд, причому МІСЦІ прилягання ДШ Відомий спосіб спорядження безкорпусного кумулятивного перфоратора, який включає розташування зарядів на стрічці, розміщення на зарядах детонувального шнура та фіксацію його на зарядах в пазі [2] Недоліком відомого способу є складність вузла та операцій фіксації ДШ на заряді Відомий спосіб спорядження безкорпусного кумулятивного перфоратора, згідно якому розташовують заряди і вибуховий патрон безпосередньо на стрічці, протягують детонувальний шнур в отворах на корпусах зарядів [3] Недоліком даного способу є складність виготовлення корпусів зарядів та великі навантаження на стрічку зі сторони вибухового патрона, що вимагає застосування О) ом О) 7429 детонувальний шнур деформують рівномірно по всій довжині, або частково в місцях передбаченого контакту з кумулятивними зарядами, а вибуховий патрон віддаляють від стрічки і закріплюють. Крім того, ширину плоскої поверхні беруть >0,2d (d - діаметр ДНІ). Поставлена задача вирішується тим, що в порівнянні з прототипом заявлений спосіб має такі відзнаки: 1. Детонувальний шнур деформують до утворення плоскої поверхні і встановлюють плоскою поверхнею на заряд. 2. Детонувальний шнур деформують рівномірно по всій довжині, або частково в місцях передбаченого контакту з кумулятивними зарядами. 3. Вибуховий патрон віддаляють від стрічки. Ширину плоскої поверхні встановлюють >0,2d (d - діаметр детонувального шнура). Спосіб реалізується за допомогою перфоратора, зображеного на Фіг. 1-3, на Фіг. 1, 2 показаний загальний вигляд перфоратора (вигляд в плані та збоку), на Фіг.З - поперечний розріз перфоратора в місці розташування заряду. Кумулятивний перфоратор складається з хвостовика 1, головки 2, стрічки З, з'єднувача 4, хомута 5, гвинтів 6, 7, кумулятивних зарядів 8, вибухового патрона 9, електричного дроту 10, кабельного кінцевика 11, до якого приєднаний каротажний кабель 12, детонувального шнура 13, заскочки 14. Спосіб реалізується таким чином. Хвостовик 1 і головка 2 з кабельним кінцевиком 11, електричним дротом 10 і каротажним кабелем 12 за допомогою гвинтів 6 приєднують до стрічок 3, які в свою чергу з'єднують між собою з'єднувачем 4. На стрічках 3 в різьбових гніздах розташовують заряди 8, вибуховий патрон 9. При цьому для попередження значного деформування і пошкодження стрічки вибуховим патроном 9 його віддаляють від стрічки 3, наприклад за допомогою хомута 5, з'єднаного зі стрічкою гвинтами 7. Попередньо деформують ДШ, наприклад, протягуючи його через фільєри до утворення на бічній поверхні плоскої поверхні. Після цього на заряди 8 накладають плоскою поверхнею детонувальний шнур (ДШ) 3 або накладають круглий ДШ і в області контакту з кожним із зарядів 8 деформують його обтисненням, або прокатуванням до утворення плоскої поверхні на контакті ДШ 13 з зарядом 8. При цьому в залежності від діаметра ДШ 13 ширина плоскої поверхні не повинна бути менша 0,2d (d - діаметр ДШ 13), бо в протилежному випадку імпульс від ДШ 13 на заряд 8 буде значно менший, ніж у випадку плоскої поверхні між ними (Фіг.З). Після деформування ДШ 13 і розміщення його на зарядах 8 на кожен заряд 8 встановлюють заскочку 14 і фіксують ДШ 13. Для випадку корпусного перфоратора, а також для деяких модифікацій безкорпусного перфоратора плоскі поверхні на ДШ 13 створюють в площинах, які знаходяться під кутами до певної базової площини, наприклад тієї, яка зображена на Фіг. 1-3. Значення цих кутів 0° (Фіг. 1-3), 45°, 90°, 135°, 180°, або інші (на Фіг. не показані). Форма ДШ 13 в перетині після деформування може бути довільною: напівкругла, еліптична, сегментної форми, у вигляді трапеції, тощо, але обов'язково з плоскою поверхнею вздовж твірної. Для здійснення операції по частковому деформуванню ДШ 13 шляхом прокатування використовують спеціальний пристрій. На Фіг.4 показано пристрій для деформування ДШ 13 на заряді 8. Пристрій складається з осі 15, на яку надітий ролик 16 з можливістю обертання навколо осі 15. На бічній поверхні ролика 16 виточена кільцева виїмка 17. Вісь 15 через кронштейн 18 з'єднана з ручкою 19. Пристрій працює так. Ролик 2 виїмкою 3 установлюють на ДШ 13, який знаходиться на плоскій опорі і зворотно-обертальними рухами ролика деформують його до потрібного ступеня та форми. Після того, як ДШ 13 буде зафіксований заскочками 14 на всіх зарядах 8, вибуховий патрон 9 приєднують до ДШ 13 і перфоратор опускають в свердловину і встановлюють в потрібному інтервалі. Подають електричний імпульс з вибухової машинки через електричний дріт 10 на вибуховий патрон 9 і підривають ДШ 13, а через нього - заряди 8, які завдяки кумулятивній дії створюють отвори в обсадній колоні і в продуктивному пласті, або в буровій трубі. Хвостовик 1, головку 2 з кабельним кінцевиком 11, залишками кумулятивних зарядів 8 на стрічках 3 піднімають на поверхню. Приклад реалізації способу. Спосіб реалізований на основі випробування перфоратора ПБ2-42Н з однією стрічкою. Кумулятивний заряд - ЗКМ-38-150/100, вибуховий патрон - ПВГ-170. Детонувальний шнур - заряд в свинцевій оболонці діаметром 5мм. Спорядження перфоратора здійснюють в такому порядку. Заряди 8 спочатку розташовують на стрічці в різьбових гніздах кришками до стрічки 3 (Фіг. 1-3) детонувальний шнур 13 попередньо протягують через фільєри до утворення як мінімум однієї плоскої поверхні, наприклад напівкруглої форми в перетині. Детонувальний шнур 13 встановлюють плоскою поверхнею на денця корпусів зарядів (Фіг.З) і фіксують заскочками з жесті. За допомогою хомута 5 (Фіг.1) віддаляють вибуховий патрон 9 від стрічки 3 на безпечну відстань (визначають експериментальне, для нашого випадку складає =10-12мм). Після цього вибуховий патрон приєднують до детонувального шнура і закінчують процес спорядження перфоратора ПБ2-42Н. Перевага запропонованого способу спорядження кумулятивного перфоратора в збільшеній надійності детонації кожного окремого заряду завдяки потужному детонаційному імпульсу від ДШ з плоскою поверхнею контакту, в можливості використання ДШ менших діаметрів, і в зменшенні ймовірності аварій через ці деформації стрічки від дії вибухового патрона, що дає можливість використовувати для її виготовлення недорогі, нелеговані сталі [Ст.45, Ст.З]. Джерела інформації: 1. Прострелочно-взрывная апаратуру. Справочник под ред. Л.Я. Фридляндера. М.: Недра 1990.-С.79. 2. Патент №4885993 US Кумулятивний заряд з роздвоєним виступом для детонувального шнура. 7429 5 Кл. Е21В43/117. Опубл. 12.12.1989р. 3. Каталог вибухових виробів. Струминний дослідницький центр. - Альво-радо: Вид-во JRS,c.3.15-3.-19. 6 4. Патент №4832134 US Сборка кумулятивно5 го заряда с сохранением зажима. Кл. Е21В43/117. Опубл. 23.05.1989. (прототип). 13 13 і Фіг. 1 Фіг. 2 в 7429 Фіг. 4 Фіг. З Комп'ютерна верстка А Рябко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
