Футеруюча речовина облицювання перфоратора

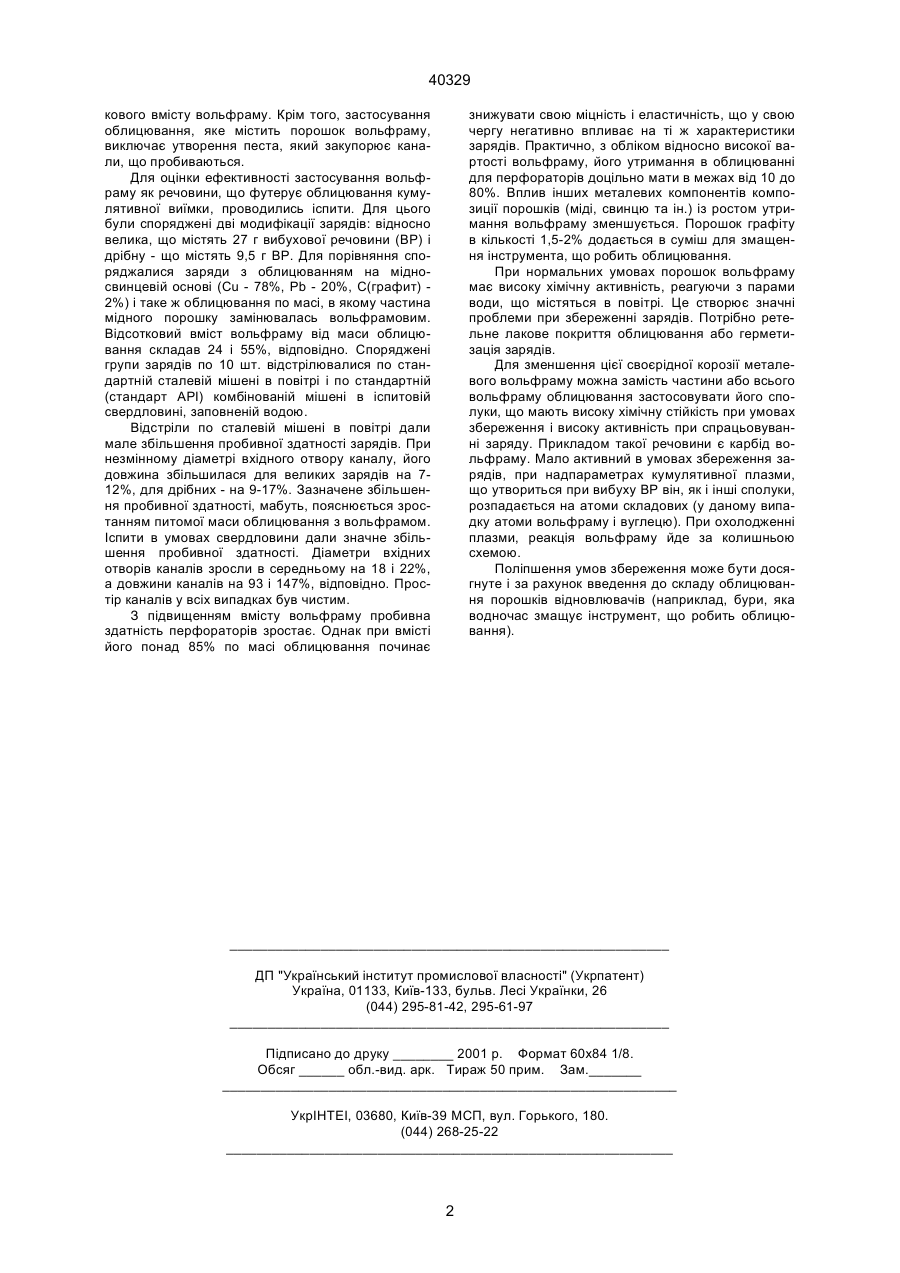

1. Футеруюча речовина облицювання перфоратора, на металевій основі, яка відрізняється тим, що вона складається з суміші порошків, одним з яких є порошок вольфраму або сполуки вольфраму. 2. Футеруюча речовина за п. 1, яка відрізняється тим, що у неї додається порошок відновлювача. (19) (21) 2000127123 (22) 11.12.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Морозов Юрій Сергійович (73) Морозов Юрій Сергійович, UA 40329 кового вмісту вольфраму. Крім того, застосування облицювання, яке містить порошок вольфраму, виключає утворення песта, який закупорює канали, що пробиваються. Для оцінки ефективності застосування вольфраму як речовини, що футерує облицювання кумулятивної виїмки, проводились іспити. Для цього були споряджені дві модифікації зарядів: відносно велика, що містять 27 г вибухової речовини (ВР) і дрібну - що містять 9,5 г ВР. Для порівняння споряджалися заряди з облицюванням на мідносвинцевій основі (Сu - 78%, Pb - 20%, С(графит) 2%) і таке ж облицювання по масі, в якому частина мідного порошку замінювалась вольфрамовим. Відсотковий вміст вольфраму від маси облицювання складав 24 і 55%, відповідно. Споряджені групи зарядів по 10 шт. відстрілювалися по стандартній сталевій мішені в повітрі і по стандартній (стандарт АРІ) комбінованій мішені в іспитовій свердловині, заповненій водою. Відстріли по сталевій мішені в повітрі дали мале збільшення пробивної здатності зарядів. При незмінному діаметрі вхідного отвору каналу, його довжина збільшилася для великих зарядів на 712%, для дрібних - на 9-17%. Зазначене збільшення пробивної здатності, мабуть, пояснюється зростанням питомої маси облицювання з вольфрамом. Іспити в умовах свердловини дали значне збільшення пробивної здатності. Діаметри вхідних отворів каналів зросли в середньому на 18 і 22%, а довжини каналів на 93 і 147%, відповідно. Простір каналів у всіх випадках був чистим. З підвищенням вмісту вольфраму пробивна здатність перфораторів зростає. Однак при вмісті його понад 85% по масі облицювання починає знижувати свою міцність і еластичність, що у свою чергу негативно впливає на ті ж характеристики зарядів. Практично, з обліком відносно високої вартості вольфраму, його утримання в облицюванні для перфораторів доцільно мати в межах від 10 до 80%. Вплив інших металевих компонентів композиції порошків (міді, свинцю та ін.) із ростом утримання вольфраму зменшується. Порошок графіту в кількості 1,5-2% додається в суміш для змащення інструмента, що робить облицювання. При нормальних умовах порошок вольфраму має високу хімічну активність, реагуючи з парами води, що містяться в повітрі. Це створює значні проблеми при збереженні зарядів. Потрібно ретельне лакове покриття облицювання або герметизація зарядів. Для зменшення цієї своєрідної корозії металевого вольфраму можна замість частини або всього вольфраму облицювання застосовувати його сполуки, що мають високу хімічну стійкість при умовах збереження і високу активність при спрацьовуванні заряду. Прикладом такої речовини є карбід вольфраму. Мало активний в умовах збереження зарядів, при надпараметрах кумулятивної плазми, що утвориться при вибуху ВР він, як і інші сполуки, розпадається на атоми складових (у даному випадку атоми вольфраму і вуглецю). При охолодженні плазми, реакція вольфраму йде за колишньою схемою. Поліпшення умов збереження може бути досягнуте і за рахунок введення до складу облицювання порошків відновлювачів (наприклад, бури, яка водночас змащує інструмент, що робить облицювання). __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
