Обладнання для вимірювання товщини шару рідини, розшарованої на поверхні іншої рідини

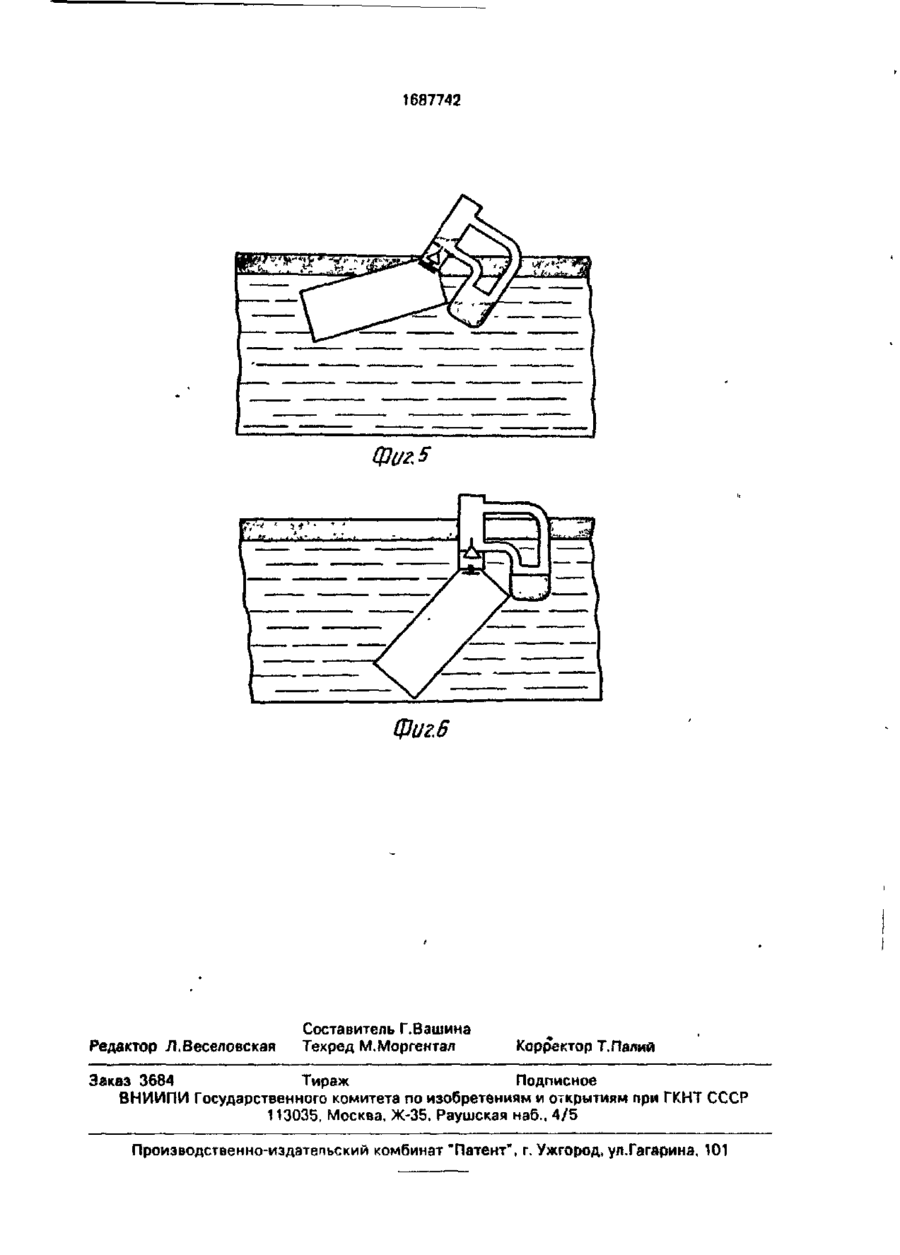

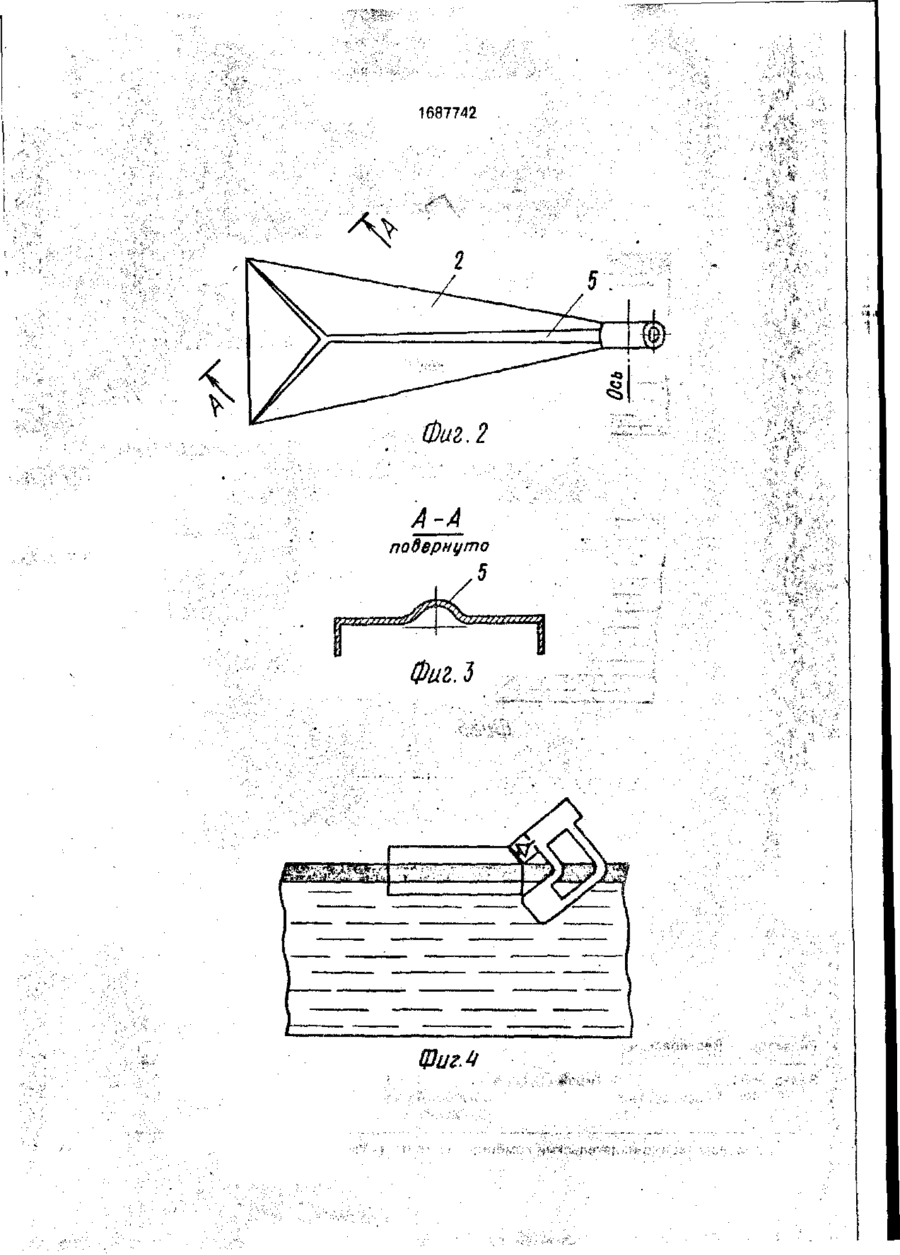

Изобретение относится к охране окружающей среды. Цель изобретения - повышение эксплуатационных качеств и снижение материалоемкости. Устройство со стоит из полой открытой с одной стороны емкости с вертикальными стенками 1 и плоским дном 2, отводного канала 3, в котором установлен клапан 4, выполненный из материала с удельным весом, большим удельного веса верхней жидкости, но меньшим удельного веса нижней. Дно 2 имеет сужающуюся часть, на пересечении которой со стенками 1 размещен канал 3. На внутренней поверхности дна 2 выполнены канавки. При погружении устройства в загрязненную нефтью воду и одновременном повороте его до положения, в котором кгнал 3 занимает вертикальное положение, нефть выталкивается в канал 3 до тех пор, пока клапан 4 не перекроет его. Измерив объем собранной нефти и зная площадь охпзта, определяют толщину слоя разлитой плавающей жидкости на поверхности воды. 1 з.п. ф-лы, 6 ил. С 1687742 Изобретение относится к устройствам емый устройством, и расход материала на для сбора нефтепродуктов, разлитых нз поего изготовление, обеспечить компактность верхности поды, и измерения толщины затранспортировки, например, закрепив его грязняющего слоя масла на поверхности параллельно к борту плавающего средства, веды и может быть использовано для эащи- 5а при нескольких устройствах - вложив их ты водных бассейнов от загрязнений. друг в друга. Целью изобретения является снижение Выполнение дна 2 сужающимся позвоматериалоемкости и повышение экеппуаталяет производить исток всего охваченного ционных качеств. объема жидкости, расслоенной на доугой Нэ фиг. 1 изображено устройство, вид 10 жидкости, в отводной канал при переводе сбоку; на фиг. 2 - то же, вид сверху; на фиг. устройства из исходного (горизонтального) 3 - сечение А-А на фиг. 2; на фиг. 4 - устройположения в наклонное. Снабжение устройство в работе, начало погружения; на фиг. 5 ства отводным каналом на стыке узкой части - то же, промежуточное положение; на фиг. дна со стенками обеспечмаает оптимальное 6 - то же, конечное положение 15 условие его эксплуатации: при расположении отводного кэнзлз на охватывающей поУстройство содержит вертикальные верхности длч полного удаления стенки 1, дно 2, отводной канал 3, разделиохваченной жидкости необходимо максительный клапан 4, направляющие канавки мально наклонять устройство, а при распо5. Разделительный клапан 4 настроен на границу разделения двух жидкостей и имеет 20 ложении отводного канала в центральной части дна возможен остаток собираемой удельный вес больше веса верхней жидкожидкости под поверхностью устройства. сти, но меньше удельного веса нижней жидкости, т.е. выполняется условие Применение разделительного кпзпана с промежуточным удельным весом позволяет 25 просто и надежно автоматизировать работу уд а ж
