Сівалка для рядкового посіву

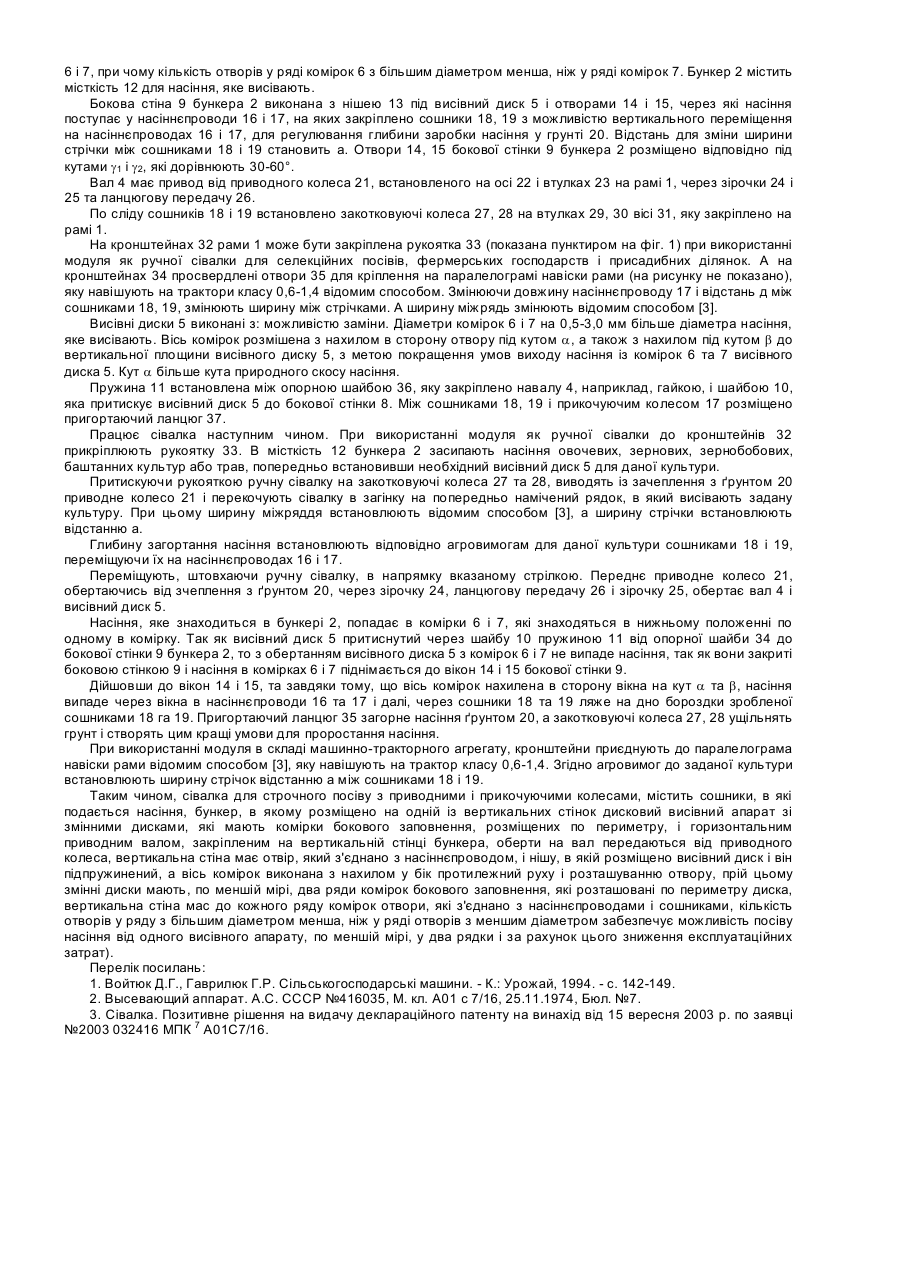

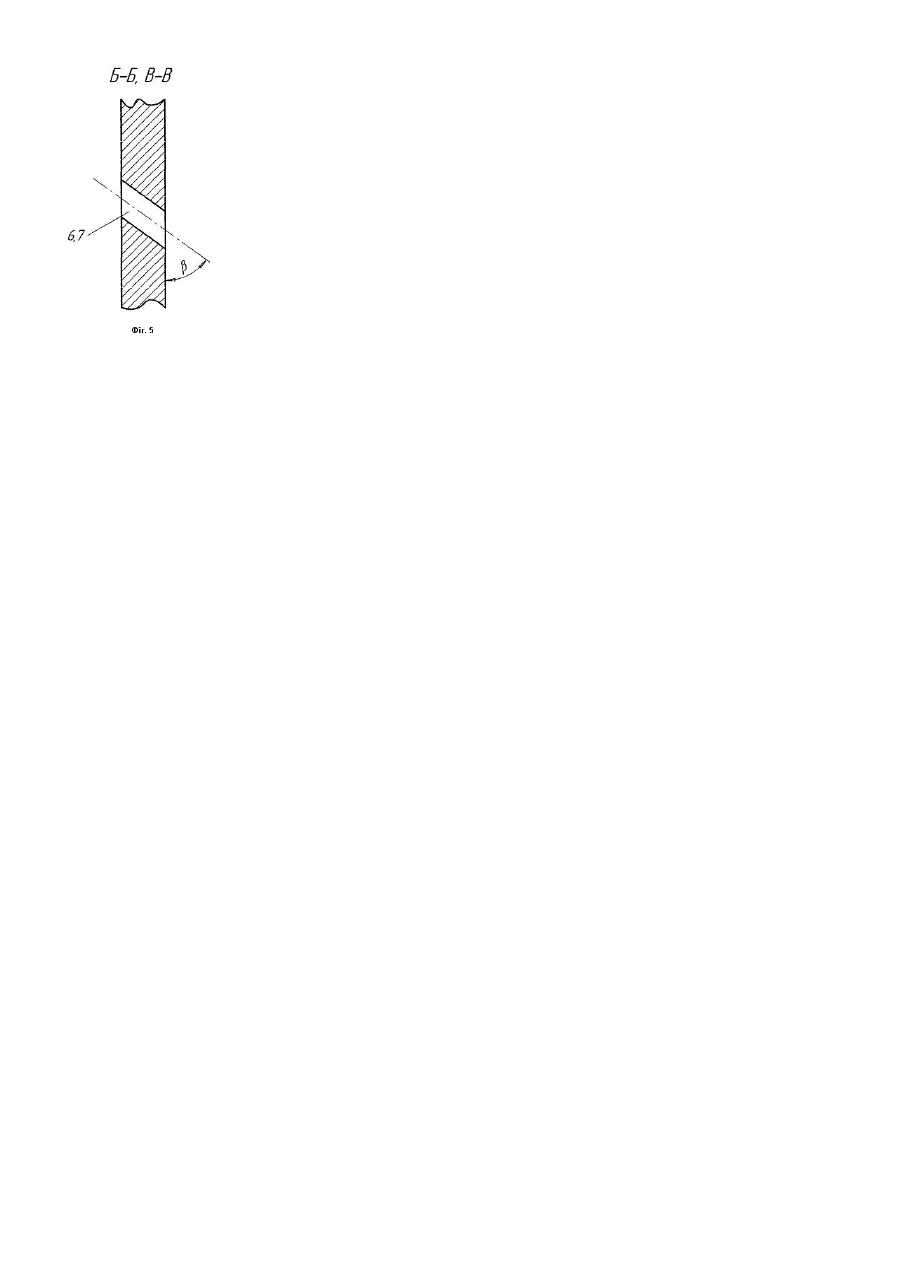

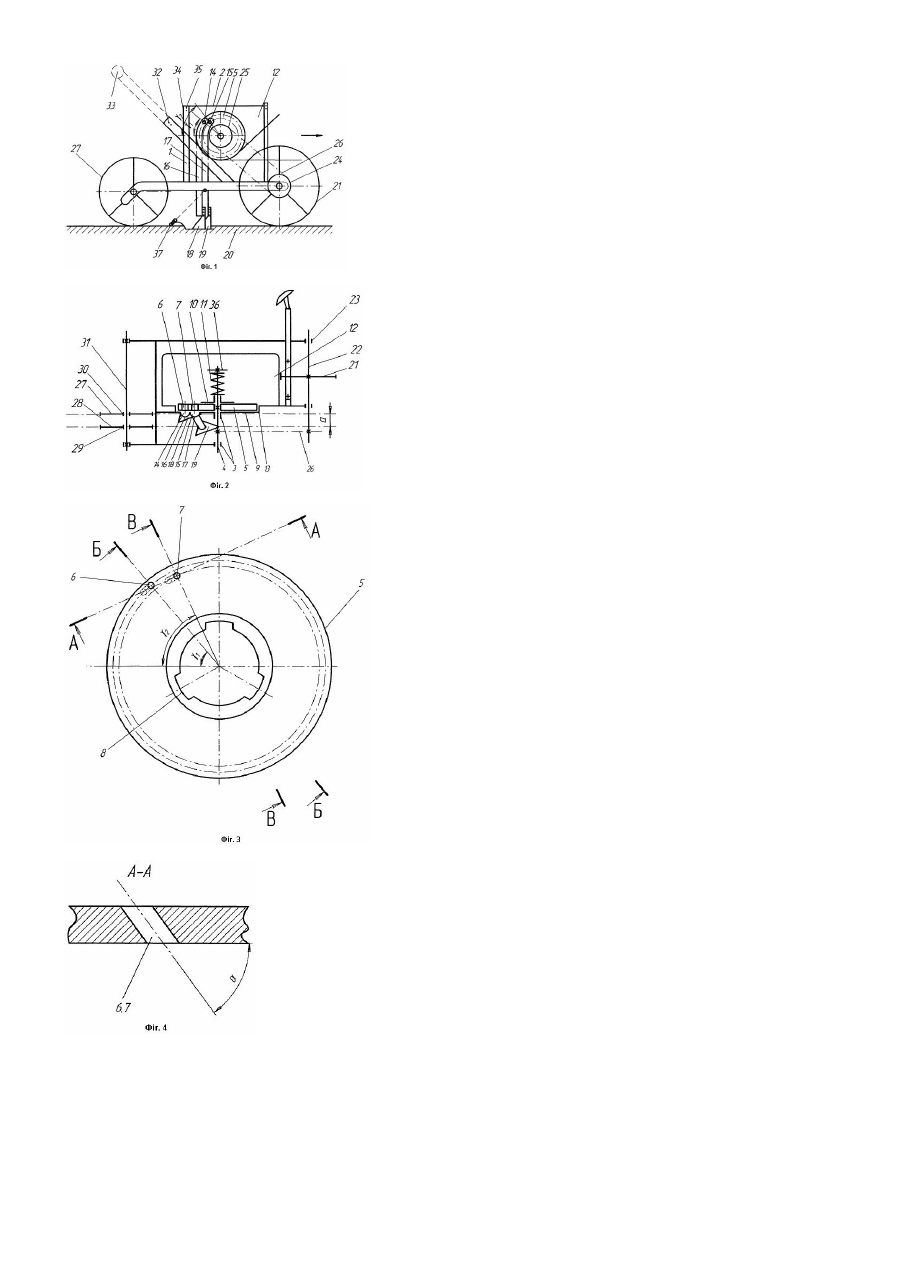

Винахід відноситься до сільськогосподарського машинобудування, а саме, до машин для сільськогосподарського виробництва. Однією з найбільш відповідальних операцій технології вирощування сільськогосподарських культур є посів з додержанням заданої норми, глибини загортання та рівномірності розміщення насіння у рядку, чим і оцінюють якість посіву. Це особливо актуальне при посіві високоякісного насіння, яке має високу ціну, лак для фермерських, так і для колективних господарств, для посіву на селекційний ділянках. Для великонасінневих культур (соя, горох, кукурудза і інші) є сівалки точного висіву, які ефективно використовуються на довжині гону більше 50 метрів. Для підвищення якості посіву в них використовують пневмо- і електронну автоматики [1], з додатковими джерелами енергії від трактора, зі яким агрегатують сівалку (ваш відбору потужності, компресор, вакумний насос, генератор), що не прийнятно на сівалках для дрібнонасінневих культур (конюшина; морква і ін.) та для посіву на полях з меншою довжиною гону (фермерських господарств та на селекційних і присадибних ділянках), а також для строчного посіву сільськогосподарських культур. Існуючі сівалки без додаткових джерел енергії неякісне проводять посів, так док мають низьку технологічну надійність. У відомому дисковому висівному апараті з комірками бокового заповнення насінням встановлено в корпусі нерухомий диск з: викидним вікном із розміщеним рядом диском па горизонтальному валу, який має лопаті, що встановлені біля кожної комірки у вигляді зрізаного конуса, розміщеного меншою основою до центру диска [2]. Лопаті захоплюють насіння та подають у викидне вікно, яке знаходиться у нижній частині нерухомого диска. Недоліком є відсутність можливості строчного посіву з вузьким міжряддям культур за один прохід агрегату. Відомі також висівні апарати, які містять приводні і закотковуючі колеса, сошники, в які подається насіння, бункер, в якому розміщено на одній із вертикальних стінок дисковий висівний апарат зі змінними дисками, які мають комірки бокового заповнення, розміщених по периметру, і горизонтальним приводним валом, закріпленим на вертикальній стінці бункера, оберти на вал передаються від приводного колеса, вертикальна стіна мас отвір, який з'єднано з насіннєпроводом, і нішу, в якій розміщено висівний диск і він підпружинений, а вісь комірок виконана з нахилом у бік протилежний руху і розташуванню отвору [3] - найближчий аналог. Однак названі висівні апарати не дозволяють проводити строчний посів, по меншій мірі, в два рядки за один прохід агрегату. Тобто, недоліком прототипу є висока металоємність і великі затрати на проведення посіву, так як мають місце значні затрати при повторному проходженні агрегату при посіві наступного рядка культури. Задачею винаходу є створення можливості посіву, по меншій мірі, в два рядки за один прохід агрегату, зниження затрат на його проведення. Поставлена задача вирішується завдяки тому, що сівалка містить приводні та закотковуючі колеса, сошники, в які подасться насіння, бункер, в якому розміщено на одній із вертикальних стінок дисковий висівний апарат зі змінними дисками, які мають комірки бокового заповнення, що розміщені по периметру, і горизонтальним приводним валом, закріпленим на вертикальній стінці бункера, оберти на вал передаються від приводного колеса, вертикальна стіна має отвір, який з'єднано з насіннєпроводом і нішу, в якій розміщено висівний диск і він підпружинений, а вісь комірок виконана з нахилом у бік протилежний руху і розташуванню отвору, змінні диски мають, по меншій мірі, два ряди комірок бокового заповнення, що розташовані по периметру диска, вертикальна стіна має отвори до кожного ряду комірок, які з'єднані з насіннєпроводами, і сошниками, кількість отворів у ряду з більшим діаметром менша, ніж у ряді отворів з меншим діаметром. Завдяки тому, що сівалка має висівний апарат, який містить, по меншій мірі, два ряди комірок бокового заповнення, які розташовані по периметру диска, вертикальна стіна має отвори до кожного ряду комірок, які з'єднано з насіннєпроводами, і сошниками, кількість отворів у ряду з більшим діаметром менша, ніж у ряді отворів з меншим діаметром, створюється можливість висіву насіння, по меншій мірі, у два рядки від одного висівного апарату. Тому знижуються затрати на проведення технологічної операції посіву. Сукупними ознаками є те, що сівалка містить висівний апарат, який мас, по меншій мірі, два ряди комірок бокового заповнення, які розташовані по периметру диска, вертикальна стіна має отвори до кожного ряду комірок, які з'єднано з насіннєпроводами, і сошниками, кількість отворів у ряду з більшим діаметром менша, ніж у ряді отворів з меншим діаметром. Таким чином, при взаємодії із відомими (сівалка з приводними і прикочуючими колесами, містить сошники, в які подасться насіння, бункер, в якому розміщено на одній із вертикальних стінок дисковий висівний апарат зі змінними дисками, які мають комірки бокового заповнення, розміщених по периметру, і горизонтальним приводним валом, закріпленим на вертикальній стінці бункера, оберти на вал передаються від приводного колеса, вертикальна стіна мас отвір, який з'єднано з насіннєпроводом, сівалка виконана у вигляді технологічного модуля, вертикальна стінка бункера має нішу, в якій розміщено висівний диск і він підпружинений, а вісь комірок виконана з нахилом в сторону протилежну руху і розташуванню отвору) нові ознаки (сівалка для отрочного посіву містить змінні диски, які мають, по меншій мірі, два ряди комірок бокового заповнення, які розташовані по периметру диска, вертикальна стіна має отвори до кожного ряду комірок, які з'єднано з насіннєпроводами, і сошниками, кількість отворів у ряду з більшим діаметром менша, ніж у ряді отворів з меншим діаметром) забезпечують появу нових технічних властивостей і технічний результат як наслідок (можливість посіву насіння строчним способом від одного висівного апарату, по меншій мірі, у два рядки і за рахунок цього зниження експлуатаційних затрат). Суть винаходу пояснюється кресленнями, де фіг. 1 - загальний вигляд сівалки, вид збоку; фіг. 2 - кінематична схема сівалки, вид зверху; фіг. 3 - висівний диск , фіг. 4 - переріз по А-А фіг. 3, фіг. 5 - переріз по Б-Б та В-В фіг. 3. Сівалка, яка виготовлена док технологічний модуль, складається із рами 1, на якій закріплено бункер 2 з встановленим в ньому на підшипниках 3 вала 4. На валу 4 встановлено з можливістю переміщення вздовж осі вала 4 висівний диск 5 з комірками 6 і 7, що виконані з нахилом під кутом a, який більше кута природного скосу насіння, яке висівають. Внешний диск 5 може переміщатись на валу 4 завдяки пазам 8 і шліцам вала або шпонки. Диск 5 притиснутий до бокової стінки 9 бункера 2 шайбою 10 і пружиною 11. Висівний диск 5 містить, по меншій мірі, два ряди комірок 6 і 7, при чому кількість отворів у ряді комірок 6 з більшим діаметром менша, ніж у ряді комірок 7. Бункер 2 містить місткість 12 для насіння, яке висівають. Бокова стіна 9 бункера 2 виконана з нішею 13 під висівний диск 5 і отворами 14 і 15, через які насіння поступає у насіннєпроводи 16 і 17, на яких закріплено сошники 18, 19 з можливістю вертикального переміщення на насіннєпроводах 16 і 17, для регулювання глибини заробки насіння у грунті 20. Відстань для зміни ширини стрічки між сошниками 18 і 19 становить а. Отвори 14, 15 бокової стінки 9 бункера 2 розміщено відповідно під кутами g1 і g2, які дорівнюють 30-60°. Вал 4 має привод від приводного колеса 21, встановленого на осі 22 і втулках 23 на рамі 1, через зірочки 24 і 25 та ланцюгову передачу 26. По сліду сошників 18 і 19 встановлено закотковуючі колеса 27, 28 на втулках 29, 30 вісі 31, яку закріплено на рамі 1. На кронштейнах 32 рами 1 може бути закріплена рукоятка 33 (показана пунктиром на фіг. 1) при використанні модуля як ручної сівалки для селекційних посівів, фермерських господарств і присадибних ділянок. А на кронштейнах 34 просвердлені отвори 35 для кріплення на паралелограмі навіски рами (на рисунку не показано), яку навішують на трактори класу 0,6-1,4 відомим способом. Змінюючи довжину насіннєпроводу 17 і відстань д між сошниками 18, 19, змінюють ширину між стрічками. А ширину міжрядь змінюють відомим способом [3]. Висівні диски 5 виконані з: можливістю заміни. Діаметри комірок 6 і 7 на 0,5-3,0 мм більше діаметра насіння, яке висівають. Вісь комірок розмішена з нахилом в сторону отвору під кутом a, а також з нахилом під кутом b до вертикальної площини висівного диску 5, з метою покращення умов виходу насіння із комірок 6 та 7 висівного диска 5. Кут a більше кута природного скосу насіння. Пружина 11 встановлена між опорною шайбою 36, яку закріплено навалу 4, наприклад, гайкою, і шайбою 10, яка притискує висівний диск 5 до бокової стінки 8. Між сошниками 18, 19 і прикочуючим колесом 17 розміщено пригортаючий ланцюг 37. Працює сівалка наступним чином. При використанні модуля як ручної сівалки до кронштейнів 32 прикріплюють рукоятку 33. В місткість 12 бункера 2 засипають насіння овочевих, зернових, зернобобових, баштанних культур або трав, попередньо встановивши необхідний висівний диск 5 для даної культури. Притискуючи рукояткою ручну сівалку на закотковуючі колеса 27 та 28, виводять із зачеплення з ґрунтом 20 приводне колесо 21 і перекочують сівалку в загінку на попередньо намічений рядок, в який висівають задану культуру. При цьому ширину міжряддя встановлюють відомим способом [3], а ширину стрічки встановлюють відстанню а. Глибину загортання насіння встановлюють відповідно агровимогам для даної культури сошниками 18 і 19, переміщуючи їх на насіннєпроводах 16 і 17. Переміщують, штовхаючи ручну сівалку, в напрямку вказаному стрілкою. Переднє приводне колесо 21, обертаючись від зчеплення з ґрунтом 20, через зірочку 24, ланцюгову передачу 26 і зірочку 25, обертає вал 4 і висівний диск 5. Насіння, яке знаходиться в бункері 2, попадає в комірки 6 і 7, які знаходяться в нижньому положенні по одному в комірку. Так як висівний диск 5 притиснутий через шайбу 10 пружиною 11 від опорної шайби 34 до бокової стінки 9 бункера 2, то з обертанням висівного диска 5 з комірок 6 і 7 не випаде насіння, так як вони закриті боковою стінкою 9 і насіння в комірках 6 і 7 піднімається до вікон 14 і 15 бокової стінки 9. Дійшовши до вікон 14 і 15, та завдяки тому, що вісь комірок нахилена в сторону вікна на кут a та b, насіння випаде через вікна в насіннєпроводи 16 та 17 і далі, через сошники 18 та 19 ляже на дно бороздки зробленої сошниками 18 га 19. Пригортаючий ланцюг 35 загорне насіння ґрунтом 20, а закотковуючі колеса 27, 28 ущільнять грунт і створять цим кращі умови для проростання насіння. При використанні модуля в складі машинно-тракторного агрегату, кронштейни приєднують до паралелограма навіски рами відомим способом [3], яку навішують на трактор класу 0,6-1,4. Згідно агровимог до заданої культури встановлюють ширину стрічок відстанню а між сошниками 18 і 19. Таким чином, сівалка для строчного посіву з приводними і прикочуючими колесами, містить сошники, в які подається насіння, бункер, в якому розміщено на одній із вертикальних стінок дисковий висівний апарат зі змінними дисками, які мають комірки бокового заповнення, розміщених по периметру, і горизонтальним приводним валом, закріпленим на вертикальній стінці бункера, оберти на вал передаються від приводного колеса, вертикальна стіна має отвір, який з'єднано з насіннєпроводом, і нішу, в якій розміщено висівний диск і він підпружинений, а вісь комірок виконана з нахилом у бік протилежний руху і розташуванню отвору, прій цьому змінні диски мають, по меншій мірі, два ряди комірок бокового заповнення, які розташовані по периметру диска, вертикальна стіна мас до кожного ряду комірок отвори, які з'єднано з насіннєпроводами і сошниками, кількість отворів у ряду з більшим діаметром менша, ніж у ряді отворів з меншим діаметром забезпечує можливість посіву насіння від одного висівного апарату, по меншій мірі, у два рядки і за рахунок цього зниження експлуатаційних затрат). Перелік посилань: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. - К.: Урожай, 1994. - с. 142-149. 2. Высевающий аппарат. А.С. СССР №416035, М. кл. А01 с 7/16, 25.11.1974, Бюл. №7. 3. Сівалка. Позитивне рішення на видачу деклараційного патенту на винахід від 15 вересня 2003 р. по заявці №2003 032416 МПК 7 А01С7/16.
