Ручна однорядна сівалка

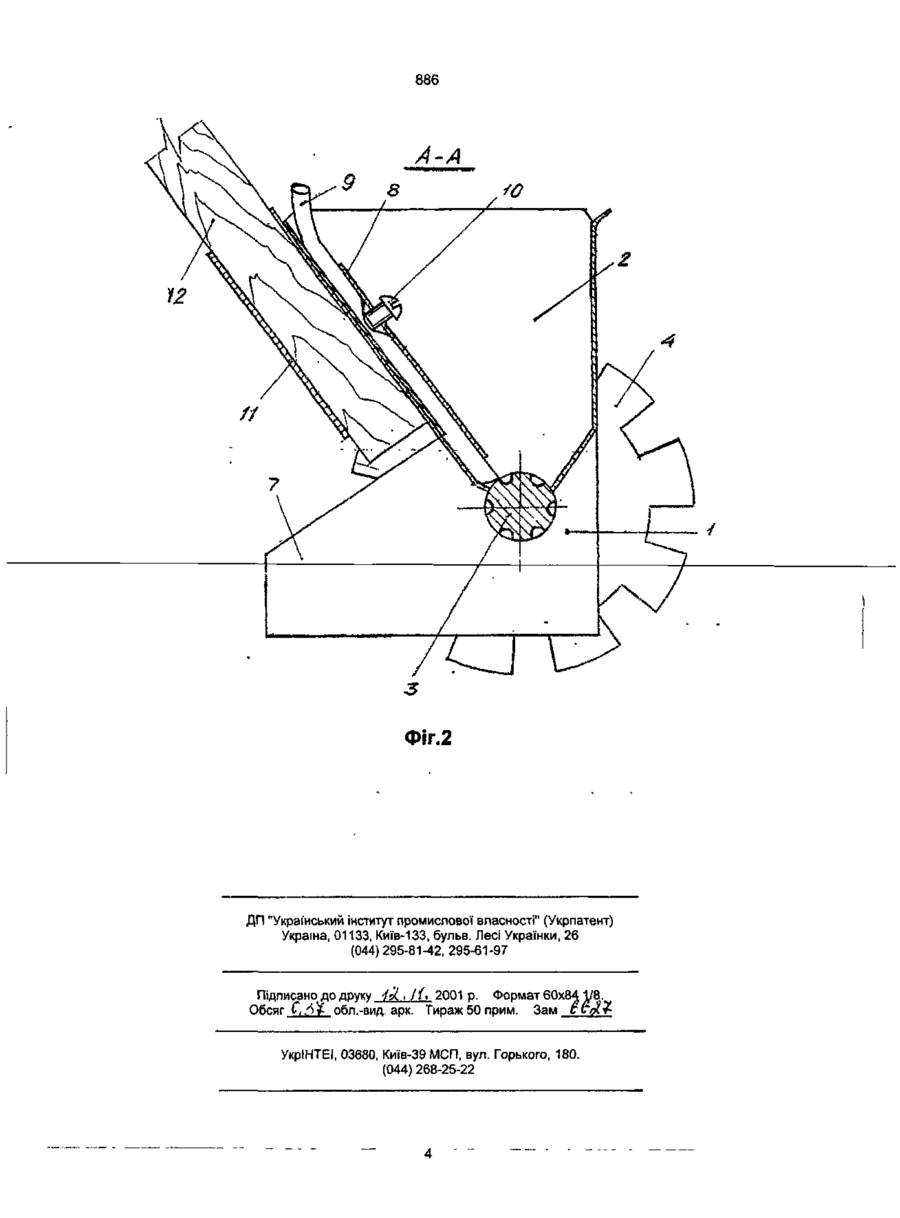

Ручна однорядна сівалка, яка містить корпус з бункером, розташовані на валу ходові колеса, скидач зайвого насіння і слідопокажчик, яка від різняється тим, що вал виконаний суцільним, з розташованими за його периметром рядами насінне-забірних комірок, декількох, наприклад, двох, типорозмірів, а скидач зайвого насіння виконаний у вигляді еластичної трубки, встановленої в пазу бункера, перпендикулярно до вала і з можливістю контактування її нижнього торця з поверхнею вала, при цьому трубка прикріплена до стінки бункера за допомогою регулюючого гвинта. Запропонована корисна модель відноситься до сільськогосподарського машинобудування, а саме, - до ручних сівалок, що призначені для посіву дрібнонасінних культур. Відомий висівний апарат, що містить бункер, висівний барабан, камеру забирання насіння, при цьому, вісь обертання висівного барабану розташована горизонтально і від верхнього зрізу забірної камери не більш 0,7 діаметру висівного барабану [1]. Недоліками відомого висівного апарату є велика витрата насіння під час посіву, складність конструкції. Найбільш близькою за технічною суттю до пристрою, що пропонується, є ручна однорядна сівалка, яка містить корпус з бункером, розташовані на валу, ходові колеса, висівний диск, з комірками для насіння та слідопокажчик, при цьому ходові колеса і диск розміщені на валу вільно, а вал виконано порожнистим і таким, що складається за довжиною зі сполучених між собою частин, кожна з яких має кільцевий буртик, що контактує з одного боку з торцем диску, а з іншого - з торцем втулки колеса. Другий торець втулки сполучений з шайбою, яка розташована на пропущеній усередині вала стяжній шпильці з гайками по краях, а скидач зайвого насіння виконаний у вигляді обмежувальної щітки [2]. До недоліків відомої сівалки відносяться втрата насіння під час посіву, через зазор між висівним диском та виступом, під яким він встановлений, виготовлення обмежувальної щітки з щетини, що пропускає насіння більше, ніж завдана кількість, неможливість швидкої заміни висівного диску під час посіву різноманітних дрібнонасінних культур, складність конструкції через складність виготов лення вала та висівного диску, и ненадійність і висока вартість. В основу корисної' моделі поставлене завдання удосконалення ручної однорядної сівалки, в якій виконання вала суцільним, з розташуванням, за його периметром рядів насінне-забірних комірок, декількох, наприклад, двох типорозмірів, а скидача зайвого насіння - у вигляді еластичної трубки, встановленої у паз бункера перпендикулярно до вала, з можливістю контакту з його поверхнею, забезпечує посів дрібнонасінних культур з вибраним кроком, який дорівнює кроку розташування комірок на валу, цим забезпечується відсутність втрат насіння під час посіву, можливість посіву дрібнонасінних культур з різними розмірами насіння (морква, петрушка, капуста, редис та інші, а також насіння квітів), спрощення конструкції, простота в експлуатації, надійність та невисока вартість. Поставлене завдання вирішується тим, що у ручній однорядній сівалці, яка містить корпус з бункером, розташовані на валу ходові колеса, скидач зайвого насіння та слідопокажчик, згідно з корисною моделлю, передбачені наступні конструктивні відміни: - вал виконаний суцільним; - за периметром вала розташовані ряди насінне-забірних комірок, декількох, наприклад, двох, типорозмірів; - скидач зайвого насіння виконаний у вигляді еластичної трубки; - трубка встановлена у паз бункера перпендикулярно до вала з можливістю контактування її нижнього торця з поверхнею вала; - трубка прикріплена до бункера за допомогою регулюючого гвинта. со* (О 00 00 а> 386 Проведені патентні дослідження довели, що ні в патентній документації, ні в науково-технічній літератур/ немає відомостей про ручні однорядні сівалки, охарактеризовані таким чином, як у формулі корисної моделі пристрою, що пропонується, і це дає підстави її ВІДПОВІДНОСТІ критерію патентоздатності "новизна" Зіставлений аналіз пристрою, що пропонується, з відомими у даній галузі, у тому числі і з прототипом, показує на суттєві переваги ручної однорядної сівалки з суцільним валом і розташованими за його периметром рядами насінне-забірних комірок декількох типорозмірів, скидачем зайвого насіння у вигляді еластичної трубки, встановленої у пазу бункера перпендикулярно до валу з можливістю контактування її нижнього горця з поверхнею вала, забезпечує посів до'бнонаанних культур з вибраним кроком, який дорівнює кроку розташування комірок на валу Досягнут» переваги вказують на те, що вирішуване завдання виконане на винахідницькому рівні, оскільки воно не витікає очевидним образом з відомих в цій галузі рішень, а тому відповідає критерію патентоздатносп "винахідницький рівень1 Пристрій пояснюється кресленнями, де на фіг 1 зображений вигляд сшалки спереду, на фіг 2 - розріз сівалки по А-А р учна одьоркдна сівалка складається з корпусу 1, виконаного з суцільного листа оцинкованого заліза і утворює у верхній частині бункер 2, суцільного валу 3 з встановленими на ньому з обох боків корпусу 1, суціпьнометалевими штампова ними колесами 4 що постачені лопатями s закріплені на валу 3 за допомогою хомутів 5, за периме тром вагу 3 виконані, наприклад, два ряди насінне-забірних комірок 6 (один ряд комірок виконаний, наприклад, діаметром 3,2 &
