Кам’яне литво

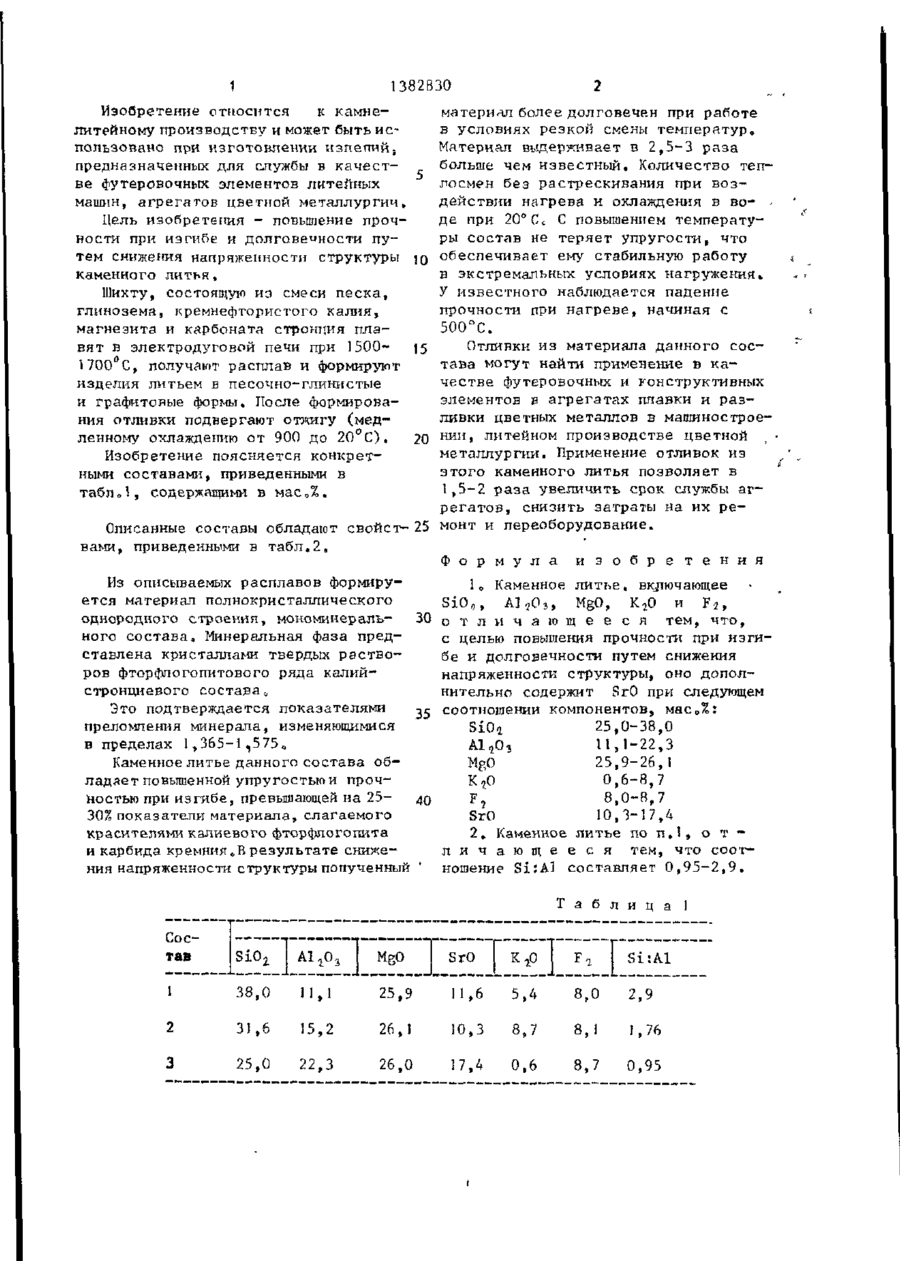

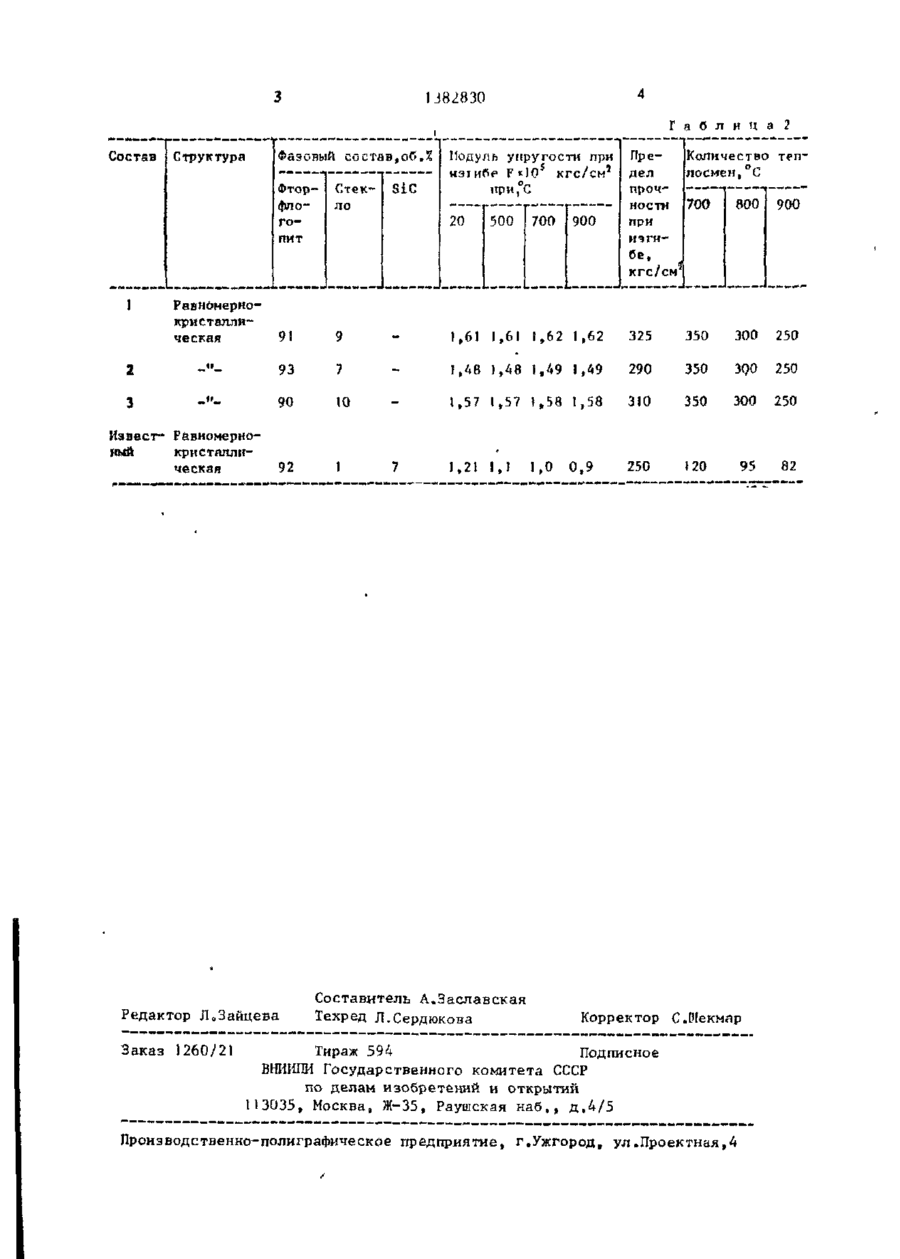

Изобретение относится к производству камнелитых .изделий. С целью • повышения прочности при изгибе и долговечности путем снижения напряженности структуры каменное литье содержит, мас.%: 25,0-38,0 SiO ? , 11,1-22,3 А1 г 0 э , 25,9-26,1 MgO, 0,68,7 К г 0, 8,0-8,7 F* и 10,3-17,4 SrO, а соотношение Si:Al составляет 0,952,9 О Каменное ли'тье имеет прочность при изгибе 290-325 кгс/см 1 , модуль упругости при изгибе при температуре 20°С и 500°С 1,48-1,61-10* кгс/см* при температуре 700°С и 900°С 1,491,62-10 кгс/см и выдерживает 250350 теплосмен при температуре от • 700-900 до 20°С. 1 з . п . ф-лы„ 2 табл. 00 00 00 00 Р І І -і 1382830 1 Изобретение относится к камнематериал более долговечен при работе литейному производству и может быть исв условиях резкой смены температуро пользовано при изготовлении изпепийї Материал выдерживает в 2,5-3 р а з а предназначенных для службы в к а ч е с т больше чем известный. Количество тепве Футеровочных элементов литейных лосмен без растрескивания при в о з машин, агрегатов цветной металлургии. действии нагрева и охлаждения в во- > де при 20° С с С повышением температуЦель изобретения - повышение прочры состав не теряет упругости, что ности при изгибе и долговечности путем снижения напряженности структуры JQ обеспечивает ему стабильную работу каменного л и т ь я . в экстремальных условиях нагружения* У известного наблюдается падение Шихту, состоящую из смеси песка, прочности при н а г р е в е , начиная с глинозема, кремнефтористого калия, 500°С. магнезита и карбоната стронция плавят в электродуговой печи при 150015 Отливки из материала данного сос1700 С, получают расплав и формируют тава могут найти применение в к а изделия литьем в песочно-глинистые честве футеровочньгх и конструктивных и графитовые формы. После формироваэлементов в а г р е г а т а х плавки и р а з ния отливки подвергают отжигу (медливки цветных металлов в машиностроеленному охлаждению от 900 до 20°С), 2о нии, литейном производстве цветной металлургии. Применение отливок из Изобретение поясняется конкретэтого каменного литья позволяет в ными составами, приведенными в 1,5-2 р а з а увеличить срок службы агї , содержащими в мае Д . р е г а т о в , снизить затраты на их р е Описанные составы обладают свойст-25 монт и переоборудование. вами, приведенными в т а б л . 2 . Ф о р м у л а и з о б р е т е н и я Из описываемых расплавов формиру1„ Каменное л и т ь е , включающее ется материал полиокристаллического SiO,,, АЗ^Оз, MgO, K-jO и F 2 , однородного строения, мономинераль30 о т л и ч а ю щ е е с я тем, ч т о , ного с о с т а в а . Минеральная фаза предс целью повышения прочности при изгиставлена кристаллами твердых р а с т в о бе и долговечности путем снижения ров фторфлогопитового ряда калийнапряженности структуры, оно дополстронциевого состава о нительно содержит SrO при следующем Это подтверждается показателями 35 соотношении компонентов, мас о %: преломления минерала, изменяющимися 25,0-38,0 SiO-г в пределах 1,365-1,5 75 „ 11,1-22,3 Каменное литье данного состава об25,9-26,1 MgO ладает повышенной упругостью и проч0,6-8,7 кго ностью при изгибе, превышающей на 258,0-8,7 40 2 30% показатели материала, слагаемого 10,3-17,4 SrO красителями калиевого фторфлогопита 2. Каменное литье по п,1, о т л и ч а ю щ е е с я тем, что сооти карбида кремния „В результате снижения напряженности структуры попученный ношение Si:A3 составляет 0,95-2,9. F Т а б л и ц а Состав SiO2 А1 MgO SrO I 38,0 11 ,1 25,9 2 31,с 15 3 25,0 22>з і Si :А1 К-0 F и, 6 5, 8,0 2,9 26, 1 10,3 8,7 8, 1 I,76 26,0 17,А 0,6 8,7 0,95 i I J82830 Т а б л и ц Состав Структура Фазовый состав,об Л ФторфлоГо Стекло SiC Модуль упругости при И З І Н Р Р F»10 кгс/см іфи,°С 20 500 700 900 пит 5 Предел прочности при иэги а2 Количестве) теплосмен,°С 700 800 900 250 кгс/см 1 2 Равномернокрнсталляческая 1.61 1,62 1,62 325 350 300 7 1,48 1,48 1,49 1,49 290 350 3Q0 250 90 3 10 1,57 1,57 1,58 1,58 310 350 300 250 Извест- Равномерноный кристаллическая 92 1 250 120 9 93 -" 91 Редактор Ла3айцева Заказ 1260/21 •* 7 1,61 1.21 1.1 Составитель А.Заславская Техред Л.Сердюкова 1,0 0,9 95 Корректор С.ОІекмпр Тираж 594 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий П3035, Москва. Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 82
