Засіб обробки поверхні форм

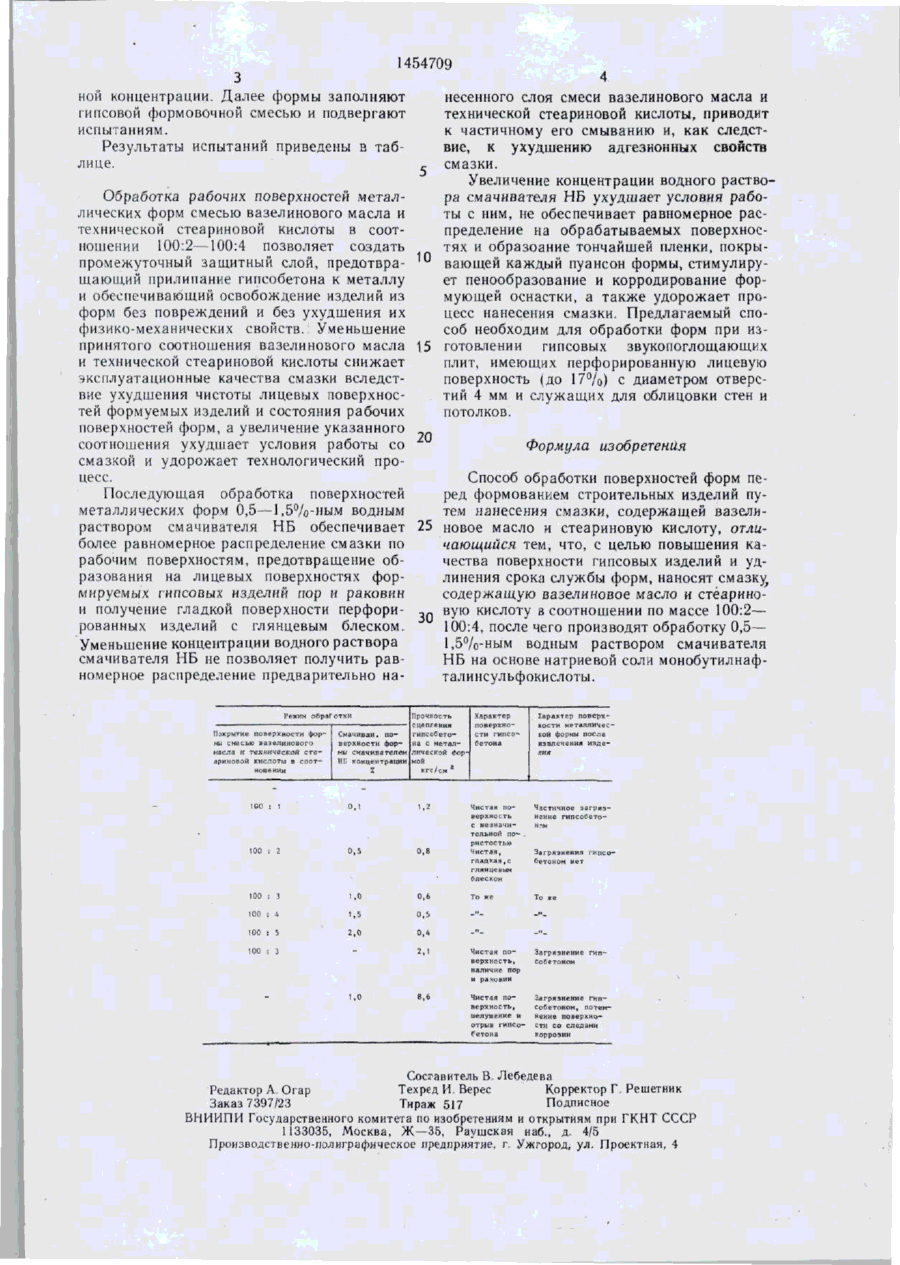

Изобретение относится к промышленности строительных материалов и может быть использовано при формовании различных видов строительных изделий на основе гипсовых и других вяжущих материалов. Цель изобретения — повышение качества поверхности гипсовых изделий и удлинение срока службы форм. Поверхности форм перед формованием строительных изделий обрабатывают сначала смазкой, содержащей вазелиновое масло и стеариновую кислоту в соотношении по массе 100:2—100:4, затем 0,5—1,5%-ным водным раствором смачивателя НБ на основе натриевой -соли монобутилнафталинсульфокислоты. Прочность сцепления гипсобетона с металлом формы состав- Р S ляет 0,5—0,8 кгс/см2. 1 табл. (Л 1 Изобретение относится к промышленности строительных материалов и строительной индустрии и может быть использовано при формовании различных видов строительных изделий на основе гипсовых и других вяжущих материалов. Цель изобретения --- повышение качества поверхности гипосовых изделий и удлинение срока службы форм. са. Оно характеризуется плотностью при 20°С 0,88 г/см3. Техническая стеариновая кислота -- порошкообразный материал белого цвета без механических примесей. Содержит влаги 0,1 и золы 0,01%. Смачиватель НБ представляет собой нерасслаивающуюся пасту от серого до светло-коричневого цвета с содержанием, мас.°/(£ 10 активное вещество — натриевая соль моноПоверхности форм перед формованием бутил нафталинсульфокислоты 56,7; щелочь строительных изделий обрабатаывают снав пересчете на едкий натр 0,4; нерастворичала смазкой, содержащей вазелиновое масмые в воде примеси 0,05. ло и стеариновую кислоту в соотношении по Примеры. Сначала на металлические массе 100:2—100:4, затем 0,5—1,5%-ным водформы наносят предварительно приготовным раствором смачивателя НБ на основе 15 ленную смазку, содержащую вазелиновое натриевой соли монобутил нафталинсульфомасло и техническую стеариновую кислоту в кислоты. различных соотношениях по массе, а затем рабочие поверхности форм обрабатывают Вазелиновое масло представляет собой путем смачивания и распределения кистябесцветную маслянистую прозрачную нефлуоресцирующую жидкость без запаха и вку- 20 ми водного раствора смачивателя НБ раз СЛ О 1454709 ной концентрации. Далее формы заполняют гипсовой формовочной смесью и подвергают испытаниям. Результаты испытаний приведены в таблице. несенного слоя смеси вазелинового масла и технической стеариновой кислоты, приводит к частичному его смыванию и, как следствие, к ухудшению адгезионных свойств смазки. Увеличение концентрации водного раствоОбработка рабочих поверхностей металра смачивателя НБ ухудшает условия раболических форм смесью вазелинового масла и ты с ним, не обеспечивает равномерное растехнической стеариновой кислоты в соотпределение на обрабатываемых поверхносношении 100:2—-100:4 позволяет создать тях и образоание тончайшей пленки, покрыпромежуточный защитный слой, предотвра- 10 вающей каждый пуансон формы, стимулирущающий прилипание гипсобетона к металлу ет пенообразование и корродирование фори обеспечивающий освобождение изделий из мующей оснастки, а также удорожает проформ без повреждений и без ухудшения их цесс нанесения смазки. Предлагаемый спофизико-механических свойств. Уменьшение соб необходим для обработки форм при изпринятого соотношения вазелинового масла готовлении гипсовых звукопоглощающих и технической стеариновой кислоты снижает плит, имеющих перфорированную лицевую эксплуатационные качества смазки вследстповерхность (до 17%) с диаметром отверсвие ухудшения чистоты лицевых поверхностий 4 мм и служащих для облицовки стен и тей формуемых изделий и состояния рабочих потолков. поверхностей форм, а увеличение указанного соотношения ухудшает условия работы со 20 Формула изобретения смазкой и удорожает технологический процесс. Способ обработки поверхностей форм пеПоследующая обработка поверхностей ред формованием строительных изделий пуметаллических форм 0,5—1,5%-ным водным тем нанесения смазки, содержащей вазелираствором смачивателя НБ обеспечивает 25 новое масло и стеариновую кислоту, отлиболее равномерное распределение смазки по чающийся тем, что, с целью повышения карабочим поверхностям, предотвращение обчества поверхности гипсовых изделий и удразования на лицевых поверхностях форлинения срока службы форм, наносят смазку^ мируемых гипсовых изделий пор и раковин содержащую вазелиновое масло и стеаринои получение гладкой поверхности перфоривую кислоту в соотношении по массе 100:2— рованных изделий с глянцевым блеском. 100:4, после чего производят обработку 0,5— Уменьшение концентрации водного раствора 1,5%-ным водным раствором смачивателя смачивателя НБ не позволяет получить равНБ на основе натриевой соли монобутилнафномерное распределение предварительно наталинсульфоки слоты. Режим обраС ІЬкрьітие поверхности фор 0,5 100 : 3 1,0 0,t 100 . 4 1,3 0.5 100 : 5 2,0 0,4 100 : 3 2,1 1,0 В, 6 истзя по~ Загрязнение run грыв гипсо ста со следами Составитель В Лебедева Редактор А. Огар Техред И. Верес Корректор Г. Решетник Заказ 7397/23 Тираж 517 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1133035, Москва, Ж—35, Раушская наб., д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул. Проектная, 4
