Покрівельна термосистема

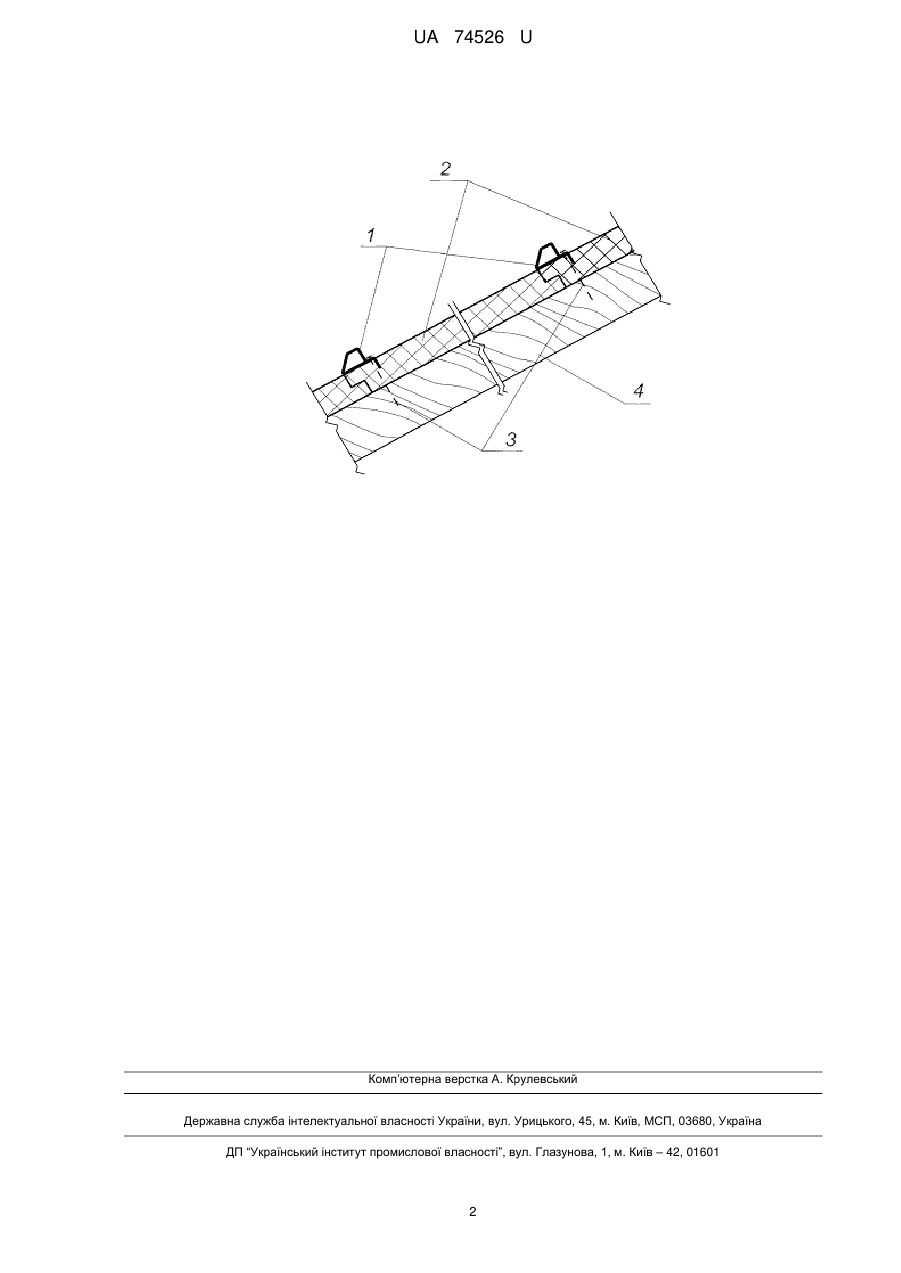

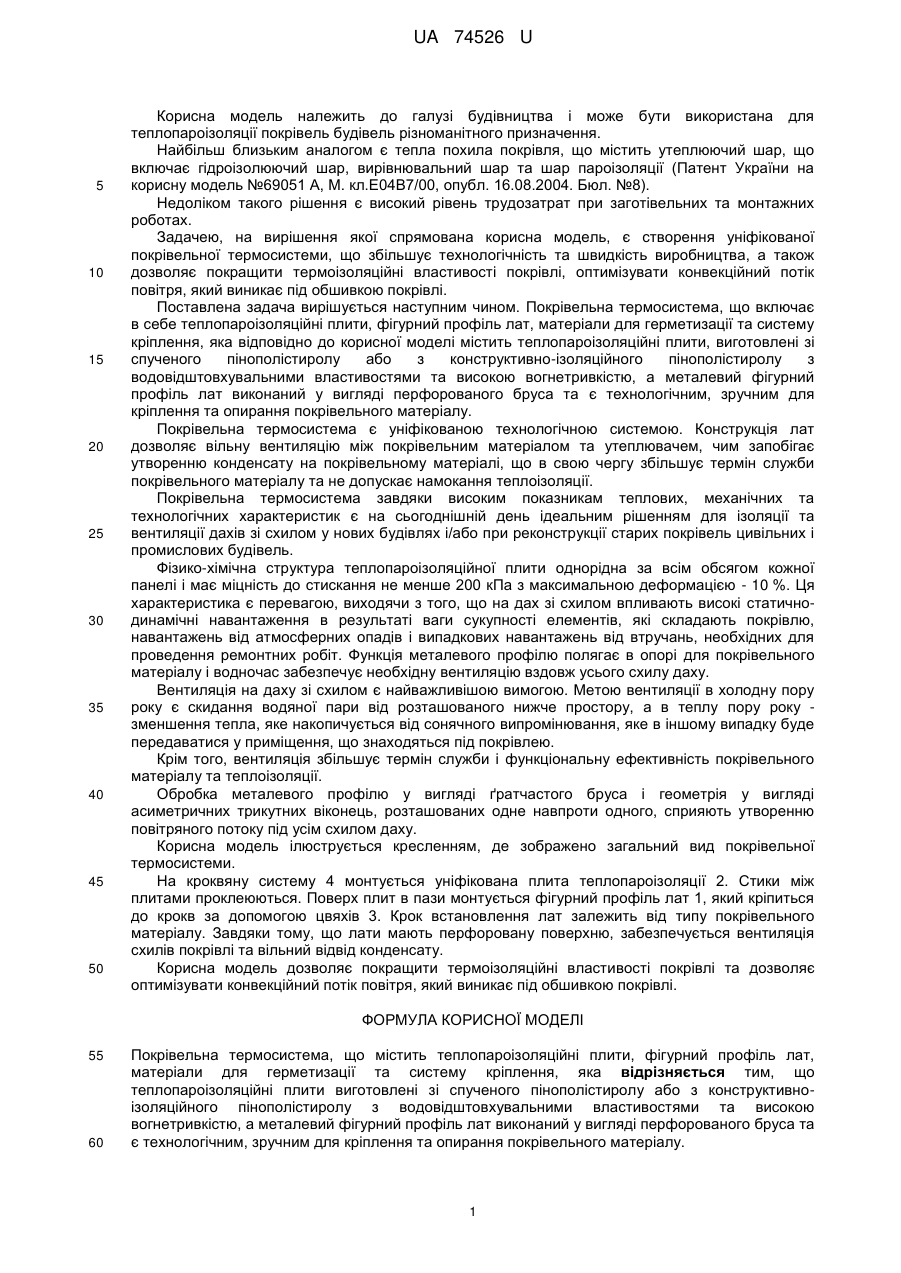

Реферат: Покрівельна термосистема містить теплопароізоляційні плити зі спученого пінополістиролу, фігурний профіль лат у вигляді перфорованого бруса, матеріали для герметизації та систему кріплення. UA 74526 U (12) UA 74526 U UA 74526 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва і може бути використана для теплопароізоляції покрівель будівель різноманітного призначення. Найбільш близьким аналогом є тепла похила покрівля, що містить утеплюючий шар, що включає гідроізолюючий шар, вирівнювальний шар та шар пароізоляції (Патент України на корисну модель №69051 А, М. кл.Е04В7/00, опубл. 16.08.2004. Бюл. №8). Недоліком такого рішення є високий рівень трудозатрат при заготівельних та монтажних роботах. Задачею, на вирішення якої спрямована корисна модель, є створення уніфікованої покрівельної термосистеми, що збільшує технологічність та швидкість виробництва, а також дозволяє покращити термоізоляційні властивості покрівлі, оптимізувати конвекційний потік повітря, який виникає під обшивкою покрівлі. Поставлена задача вирішується наступним чином. Покрівельна термосистема, що включає в себе теплопароізоляційні плити, фігурний профіль лат, матеріали для герметизації та систему кріплення, яка відповідно до корисної моделі містить теплопароізоляційні плити, виготовлені зі спученого пінополістиролу або з конструктивно-ізоляційного пінополістиролу з водовідштовхувальними властивостями та високою вогнетривкістю, а металевий фігурний профіль лат виконаний у вигляді перфорованого бруса та є технологічним, зручним для кріплення та опирання покрівельного матеріалу. Покрівельна термосистема є уніфікованою технологічною системою. Конструкція лат дозволяє вільну вентиляцію між покрівельним матеріалом та утеплювачем, чим запобігає утворенню конденсату на покрівельному матеріалі, що в свою чергу збільшує термін служби покрівельного матеріалу та не допускає намокання теплоізоляції. Покрівельна термосистема завдяки високим показникам теплових, механічних та технологічних характеристик є на сьогоднішній день ідеальним рішенням для ізоляції та вентиляції дахів зі схилом у нових будівлях і/або при реконструкції старих покрівель цивільних і промислових будівель. Фізико-хімічна структура теплопароізоляційної плити однорідна за всім обсягом кожної панелі і має міцність до стискання не менше 200 кПа з максимальною деформацією - 10 %. Ця характеристика є перевагою, виходячи з того, що на дах зі схилом впливають високі статичнодинамічні навантаження в результаті ваги сукупності елементів, які складають покрівлю, навантажень від атмосферних опадів і випадкових навантажень від втручань, необхідних для проведення ремонтних робіт. Функція металевого профілю полягає в опорі для покрівельного матеріалу і водночас забезпечує необхідну вентиляцію вздовж усього схилу даху. Вентиляція на даху зі схилом є найважливішою вимогою. Метою вентиляції в холодну пору року є скидання водяної пари від розташованого нижче простору, а в теплу пору року зменшення тепла, яке накопичується від сонячного випромінювання, яке в іншому випадку буде передаватися у приміщення, що знаходяться під покрівлею. Крім того, вентиляція збільшує термін служби і функціональну ефективність покрівельного матеріалу та теплоізоляції. Обробка металевого профілю у вигляді ґратчастого бруса і геометрія у вигляді асиметричних трикутних віконець, розташованих одне навпроти одного, сприяють утворенню повітряного потоку під усім схилом даху. Корисна модель ілюструється кресленням, де зображено загальний вид покрівельної термосистеми. На кроквяну систему 4 монтується уніфікована плита теплопароізоляції 2. Стики між плитами проклеюються. Поверх плит в пази монтується фігурний профіль лат 1, який кріпиться до крокв за допомогою цвяхів 3. Крок встановлення лат залежить від типу покрівельного матеріалу. Завдяки тому, що лати мають перфоровану поверхню, забезпечується вентиляція схилів покрівлі та вільний відвід конденсату. Корисна модель дозволяє покращити термоізоляційні властивості покрівлі та дозволяє оптимізувати конвекційний потік повітря, який виникає під обшивкою покрівлі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Покрівельна термосистема, що містить теплопароізоляційні плити, фігурний профіль лат, матеріали для герметизації та систему кріплення, яка відрізняється тим, що теплопароізоляційні плити виготовлені зі спученого пінополістиролу або з конструктивноізоляційного пінополістиролу з водовідштовхувальними властивостями та високою вогнетривкістю, а металевий фігурний профіль лат виконаний у вигляді перфорованого бруса та є технологічним, зручним для кріплення та опирання покрівельного матеріалу. 1 UA 74526 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
