E04D 3/24 — з особливим поперечним перерізом, наприклад з плит або щитів з двостороннім профілюванням

Номер патенту: 115329

Опубліковано: 25.10.2017

Автор: Хабовскі Анджей

МПК: E04D 3/30, E04D 3/24

Мітки: елемент, покрівельного, аналогічний, черепичному, виступами, листу, покриття, оснащений

Формула / Реферат:

1. Елемент покрівельного покриття, оснащений виступами, що має бічні краї, верхній і нижній краї, ряд модулів, що виконані паралельно бічним краям і утворюють верхню й нижню площини, що має хвилясті ребра, що тягнуться паралельно верхньому й нижньому краям, причому ребро в нижньому краї має форму профільованого вигину, верхня частина якого пов'язана з нижньою площиною, а його нижня частина закінчується арковим скосом, спрямованим під елемент...

Номер патенту: 113649

Опубліковано: 27.02.2017

Автори: Шьоден Торд, Густавсон Мортен, Боарт Ульф

МПК: E04D 13/04, E04D 13/16, E04B 5/02 ...

Мітки: спосіб, системі, система, покривання, поверхонь, такої, виготовлення

Формула / Реферат:

1. Система для покривання поверхонь, передбачена для покривання підлоги, даху або іншої по суті плоскої обмеженої поверхні, яка містить принаймні одну по суті прямокутну, трикутну, чотирикутну або, інакше, багатокутну плиту (1, 1а, 1b, 1с) з міткою (2), яка показує місце дренажу, і по суті плоскою нижньою поверхнею (3) і верхньою поверхнею (4) з першим похилом в напрямі до мітки (2), яка відрізняється тим, що перший похил є круговим і має...

Номер патенту: 95051

Опубліковано: 10.12.2014

Автори: Краснова Катерина Сергіївна, Краснов Сергій Миколайович, Скубій Володимир Олексійович, Шмуклер Валерій Самуїлович, Фуксман Адольф Абрамович

МПК: E04D 3/24

Мітки: конструкція, просторова, структурна

Формула / Реферат:

Просторова структурна конструкція, що містить металеві плоскі модульні елементи-ферми, виконані завдовжки "напрольот" і встановлені під кутом 45° до вертикальної осі ферми, яка відрізняється тим, що вертикальні модульні елементи-ферми встановлені під кутом 45° до горизонтальної осі конструкції, а горизонтальні модульні елементи-ферми розташовані під кутом 90° до вертикальних модульних елементів-ферм.

Номер патенту: 82094

Опубліковано: 25.07.2013

Автори: Карякін Ігор Анатольйович, Краснов Сергій Миколайович, Шмуклер Валерій Самуїлович, Краснова Катерина Сергіївна

МПК: E04D 3/24

Мітки: просторове, перекриття, металобетонне

Формула / Реферат:

Металобетонне просторове перекриття, що включає залізобетонну плиту, нижні і верхні пояси, металеві модульні елементи-ферми, яке відрізняється тим, що конструкція верхнього пояса металевих модульних елементів-ферм в прольоті між вузловими з'єднаннями (вузлами) виконана із арматури періодичного профілю, а у вузлових з'єднаннях (вузлах) - з рівнобоких кутикових профілів.

Номер патенту: 78056

Опубліковано: 11.03.2013

Автори: Шмуклер Валерій Самуїлович, Шуткін Микола Борисович, Краснов Сергій Миколайович, Шуткін Борис Миколайович, Краснова Катерина Сергіївна

МПК: E04D 3/24

Мітки: перекриття, металобетонне, просторове

Формула / Реферат:

Металобетонне просторове перекриття, що містить залізобетонну плиту, нижні і верхні пояси, металеві модульні елементи-ферми, з'єднані між собою в кожному вузлі за допомогою двох рівнобоких куткових профілів зі зрізаними полками, які одночасно є зв'язками зсуву між залізобетонною та металевою частинами, яке відрізняється тим, що всередині залізобетонної плити розташовані елементи верхнього пояса металевої структури, жорстко з'єднані з...

Номер патенту: 101170

Опубліковано: 11.03.2013

Автори: Танхуанпаа Жанне, Перттула Матті

МПК: E04D 3/24, E04D 3/30

Мітки: елемент, покрівлі, конструктивний

Формула / Реферат:

1. Профільований покрівельний елемент (1) для покрівель, виготовлений із листового матеріалу, причому зазначений покрівельний елемент (1) має:першу й другу бічні кромки (4, 6), верхню кромку (8) і нижню кромку (10); профіль, по суті, паралельний бічним кромкам (4, 6);ряд уступів, що включає два або більшу кількість уступів (12, 14), які проходять, по суті, паралельно верхній і нижній кромкам (8, 10), причому уступи...

Номер патенту: 63846

Опубліковано: 25.10.2011

Автори: Герасименко Володимир Віталійович, Вассім Ісмаіл, Калмиков Олег Олександрович, Шмуклер Валерій Семенович, Фуксман Олег Абрамович

МПК: E04D 3/24, E04B 1/00

Мітки: металобетонне, просторове, перекриття

Формула / Реферат:

Металобетонне просторове перекриття, що включає верхні та нижні пояси, залізобетонну плиту і металеві модульні елементи-ферми, які виконані у вигляді плоских ферм довжиною "на прогін" і встановлені під кутом 45° до вертикальної осі перекриття, які після з'єднання поясів суміжних модульних елементів утворюють просторову структуру з кутом між модульними елементами 90°, при цьому пояси модульних елементів-ферм виконані з одиночних...

Номер патенту: 51336

Опубліковано: 12.07.2010

Автори: Герасименко Володимир Віталійович, Вассім Ісмаіл, Бережна Катерина Вікторівна, Калмиков Олег Олександрович, Шмуклер Валерій Семенович

МПК: E04D 3/24

Мітки: металобетонне, перекриття, просторове

Формула / Реферат:

Металобетонне просторове перекриття, що включає металеві модульні елементи-ферми, нижні пояси і залізобетонну плиту, яке відрізняється тим, що металеві модульні елементи-ферми з'єднані між собою в кожному вузлі за допомогою двох рівнобоких куткових профілів із зрізаними полицями, які одночасно є зв'язками зсуву між залізобетонною і металевою частинами та з'єднуючою фасонкою між модульними елементами-фермами, при цьому, кути нахилу розкосів...

Номер патенту: 84560

Опубліковано: 10.11.2008

Автори: Вассім Ісмаіл, Бурак Микола Петрович, Шмуклер Валерій Семенович, Дукер Олександр Ісаакович

МПК: E04D 3/24

Мітки: перекриття, металобетонне, просторове

Формула / Реферат:

Металобетонне просторове перекриття, що включає металеві модульні елементи, верхні та нижні пояси і залізобетонні плити, яке відрізняється тим, що металеві модульні елементи виконані у вигляді плоских ферм довжиною "на прогін" і встановлені під кутом 45° до вертикальної осі перекриття, які після з’єднання поясів суміжних модульних елементів утворюють просторову структуру з кутом між модульними елементами 90°, при цьому верхні пояси...

Номер патенту: 83441

Опубліковано: 10.07.2008

Автори: Кайнянен Рейно, Сааренко Пекка

МПК: E04D 1/12, E04D 3/02, E04D 1/02 ...

Мітки: кріпленням, елемент, покрівельний, прихованим

Формула / Реферат:

1. Покрівельний елемент з прихованим кріпленням (1), виготовлений з листового матеріалу і послідовно змонтований один біля одного таким чином, що краї покрівельних елементів розташовуються на певній відстані з перекриттям країв суміжних покрівельних елементів, при цьому кожний покрівельний елемент включає принаймні одну сходинку (4а, 4b), розташовану переважно поперек покрівлі, і ця сходинка обладнана принаймні одним кріпильним заглибленням...

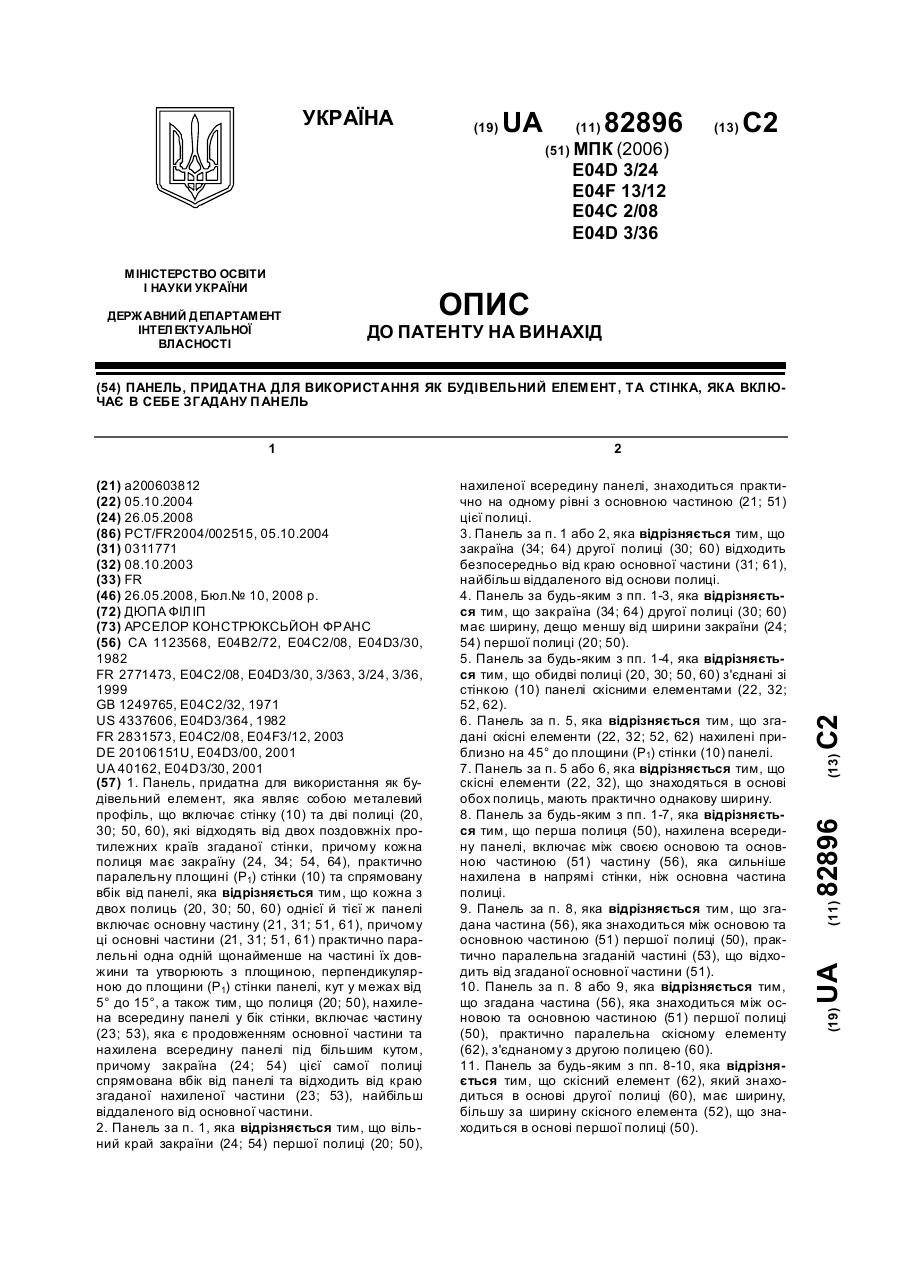

Номер патенту: 82896

Опубліковано: 26.05.2008

Автор: Дюпа Філіп

МПК: E04C 2/08, E04D 3/36, E04D 3/24 ...

Мітки: себе, стінка, включає, будівельний, панель, згадану, елемент, використання, придатна, яка

Формула / Реферат:

1. Панель, придатна для використання як будівельний елемент, яка являє собою металевий профіль, що включає стінку (10) та дві полиці (20, 30; 50, 60), які відходять від двох поздовжніх протилежних країв згаданої стінки, причому кожна полиця має закраїну (24, 34; 54, 64), практично паралельну площині (P1) стінки (10) та спрямовану вбік від панелі, яка відрізняється тим, що кожна з двох полиць (20, 30; 50, 60) однієї й тієї ж панелі включає...

Номер патенту: 81769

Опубліковано: 11.02.2008

Автори: Кейнянен Рауно, Сааренко Пекка

МПК: E04D 3/24, E04D 1/02

Мітки: покриття, покрівельного, елемент

Формула / Реферат:

1. Елемент (1; a-d; 16; 21-23) покрівельного покриття, виготовлений з профільованого плоского матеріалу (15), причому елементи покрівельного покриття виконані з можливістю суміжного та послідовного встановлення так, щоб кромки одного елемента покрівельного покриття були розташовані з накладенням на певну відстань на кромки суміжних елементів покрівельного покриття, при цьому елементи (1; a-d; 16; 21-23) покрівельного покриття включають...

Номер патенту: 73314

Опубліковано: 15.07.2005

Автори: Лук'яненко Петро Володимирович, Лук'яненко Артур Валерійович, Лук'яненко Володимир Васильович

МПК: B29C 43/00, C08L 23/06, E04D 3/24, E04D 5/00 ...

Мітки: виготовлення, спосіб, листів, покрівельних, плоских, профільованих

Формула / Реферат:

Спосіб виготовлення профільованих і плоских покрівельних листів із полімерної композиції шляхом змішування та пластикації компонентів з наступним формуванням виробів, який відрізняється тим, що як сполучне в полімерній композиції використовують вторинний поліетилен і/або поліетиленові відходи, причому пластикацію і змішування складових полімерної композиції проводять на змішувально-підігрівальних вальцях, а формування покрівельних листів...

Номер патенту: 8157

Опубліковано: 15.07.2005

Автори: Тимофєєв Микола Іванович, Воронко Андрій Анатолійович, Мальований Віктор Олександрович, Сорокопуд Іван Олександрович

МПК: E04D 13/00, E04B 1/32, E04D 3/24 ...

Мітки: дах

Формула / Реферат:

1. Дах будівлі, що містить перекриття, покрівельні і фризові панелі, стики, подовжні ребра, гідроізоляцію, лоток, який відрізняється тим, що він зібраний з окремих ферм-панелей, виконаних у вигляді тонкостінних оболонок, з ламаною в трьох місцях і увігнутою вниз верхньою гранню, з бортом і екраном-ковпаком, по кінцях оснащений двома опорами у вигляді парапетних панелей, а нижня зона виконана у вигляді вертикальних стійок з проходами між ними,...

Номер патенту: 40838

Опубліковано: 15.08.2001

Автор: Махова Людмила Іванівна

МПК: B21D 5/00, E04D 3/24

Мітки: профілів, заготовок, листових, виготовлення, покриттям, спосіб, гнутих, панелей, переважно

Формула / Реферат:

1. Спосіб виготовлення гнутих профілів, із листових заготовок з покриттям,  переважно панелей, який містить послідовне повздовжнє згинання листової заготовки, нанесення полімерного покриття, яку піддають термообробці, який відрізняється тим, що згинання проводять профілюванням кромок заготівки на асиметричний профіль Г-подібний по одній кромці, S-подібний по другій, причому горизонтальні полищі отриманого профілю мають довжину, яка забезпечує...

Номер патенту: 40162

Опубліковано: 16.07.2001

Автори: Докторов Марк Юхимович, Олійник Григорій Володимирович, Пшенична Наталя Веніамінівна

МПК: E04D 3/24

Мітки: покрівельна, панель

Формула / Реферат:

1.Покрівельна панель, що включає в себе гофрований лист з відігну­тими на його периферійних ділянках вгору замками, з підігнутих од­на відносно другої стінок, бокових стінок, виступів та відгинів і маючих з одного краю панелі у поперечному перерізі замок з накриваю­чою кромкою, а з другого боку замок з накриваємою кромкою, і в ос­нові замків виступи для кріплення панелі, яка відрізняється тим, що замок з накриваючою кромкою має накриваючу...
