Спосіб порційного дозування сипучих тіл

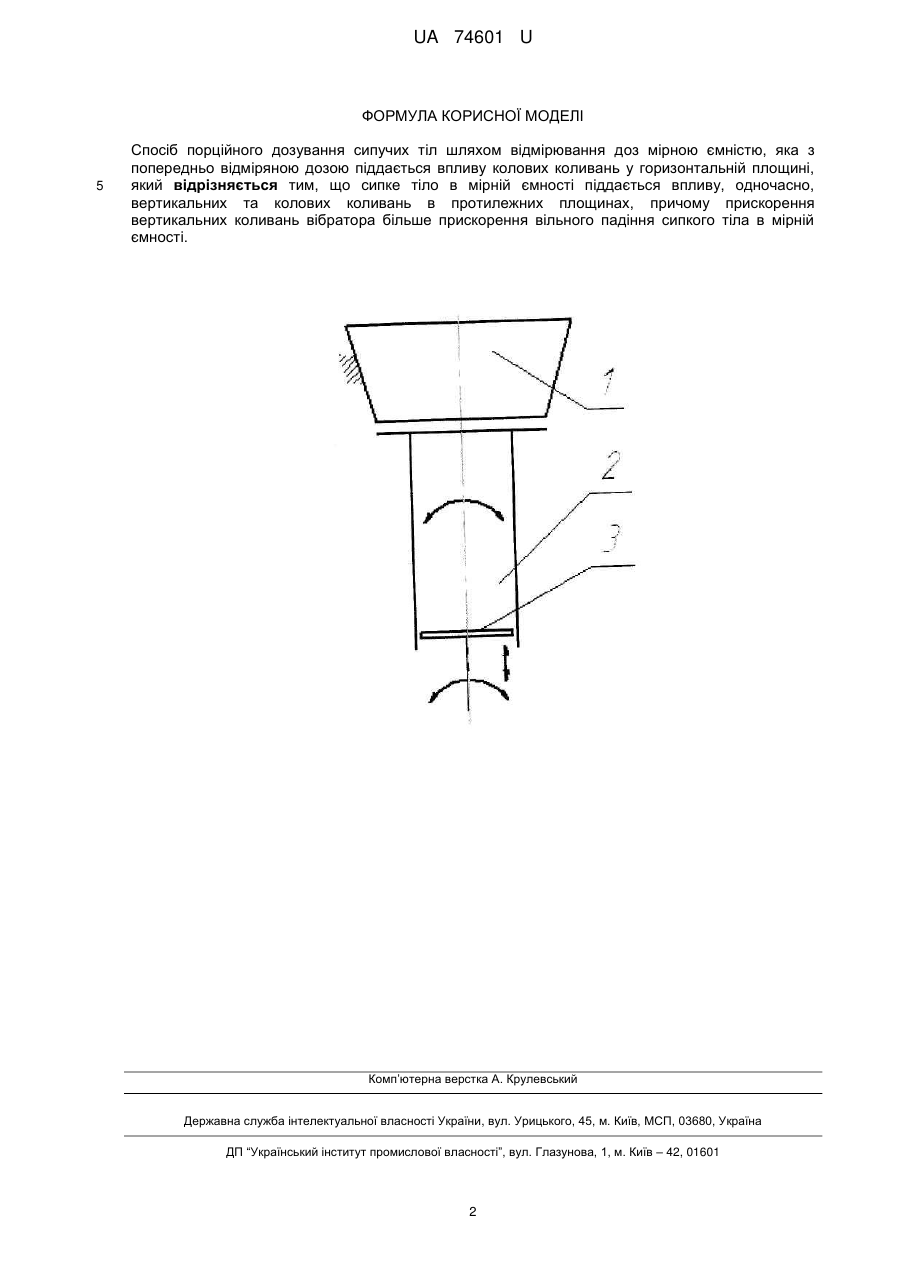

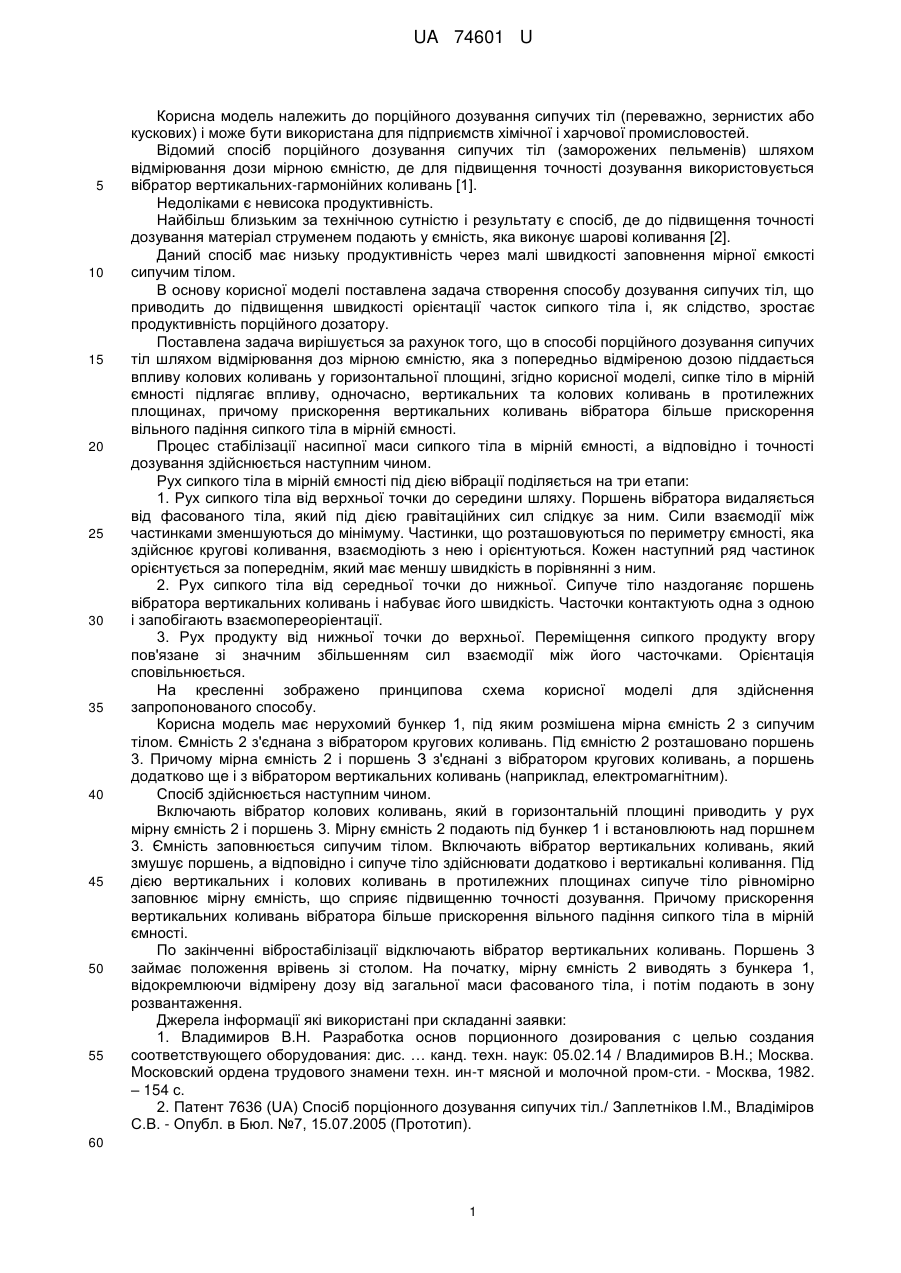

Реферат: UA 74601 U UA 74601 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до порційного дозування сипучих тіл (переважно, зернистих або кускових) і може бути використана для підприємств хімічної і харчової промисловостей. Відомий спосіб порційного дозування сипучих тіл (заморожених пельменів) шляхом відмірювання дози мірною ємністю, де для підвищення точності дозування використовується вібратор вертикальних-гармонійних коливань [1]. Недоліками є невисока продуктивність. Найбільш близьким за технічною сутністю і результату є спосіб, де до підвищення точності дозування матеріал струменем подають у ємність, яка виконує шарові коливання [2]. Даний спосіб має низьку продуктивність через малі швидкості заповнення мірної ємкості сипучим тілом. В основу корисної моделі поставлена задача створення способу дозування сипучих тіл, що приводить до підвищення швидкості орієнтації часток сипкого тіла і, як слідство, зростає продуктивність порційного дозатору. Поставлена задача вирішується за рахунок того, що в способі порційного дозування сипучих тіл шляхом відмірювання доз мірною ємністю, яка з попередньо відміреною дозою піддається впливу колових коливань у горизонтальної площині, згідно корисної моделі, сипке тіло в мірній ємності підлягає впливу, одночасно, вертикальних та колових коливань в протилежних площинах, причому прискорення вертикальних коливань вібратора більше прискорення вільного падіння сипкого тіла в мірній ємності. Процес стабілізації насипної маси сипкого тіла в мірній ємності, а відповідно і точності дозування здійснюється наступним чином. Рух сипкого тіла в мірній ємності під дією вібрації поділяється на три етапи: 1. Рух сипкого тіла від верхньої точки до середини шляху. Поршень вібратора видаляється від фасованого тіла, який під дією гравітаційних сил слідкує за ним. Сили взаємодії між частинками зменшуються до мінімуму. Частинки, що розташовуються по периметру ємності, яка здійснює кругові коливання, взаємодіють з нею і орієнтуються. Кожен наступний ряд частинок орієнтується за попереднім, який має меншу швидкість в порівнянні з ним. 2. Рух сипкого тіла від середньої точки до нижньої. Сипуче тіло наздоганяє поршень вібратора вертикальних коливань і набуває його швидкість. Часточки контактують одна з одною і запобігають взаємопереоріентації. 3. Рух продукту від нижньої точки до верхньої. Переміщення сипкого продукту вгору пов'язане зі значним збільшенням сил взаємодії між його часточками. Орієнтація сповільнюється. На кресленні зображено принципова схема корисної моделі для здійснення запропонованого способу. Корисна модель має нерухомий бункер 1, під яким розмішена мірна ємність 2 з сипучим тілом. Ємність 2 з'єднана з вібратором кругових коливань. Під ємністю 2 розташовано поршень 3. Причому мірна ємність 2 і поршень З з'єднані з вібратором кругових коливань, а поршень додатково ще і з вібратором вертикальних коливань (наприклад, електромагнітним). Спосіб здійснюється наступним чином. Включають вібратор колових коливань, який в горизонтальній площині приводить у рух мірну ємність 2 і поршень 3. Мірну ємність 2 подають під бункер 1 і встановлюють над поршнем 3. Ємність заповнюється сипучим тілом. Включають вібратор вертикальних коливань, який змушує поршень, а відповідно і сипуче тіло здійснювати додатково і вертикальні коливання. Під дією вертикальних і колових коливань в протилежних площинах сипуче тіло рівномірно заповнює мірну ємність, що сприяє підвищенню точності дозування. Причому прискорення вертикальних коливань вібратора більше прискорення вільного падіння сипкого тіла в мірній ємності. По закінченні вібростабілізації відключають вібратор вертикальних коливань. Поршень 3 займає положення врівень зі столом. На початку, мірну ємність 2 виводять з бункера 1, відокремлюючи відмірену дозу від загальної маси фасованого тіла, і потім подають в зону розвантаження. Джерела інформації які використані при складанні заявки: 1. Владимиров В.Н. Разработка основ порционного дозирования с целью создания соответствующего оборудования: дис. … канд. техн. наук: 05.02.14 / Владимиров В.Н.; Москва. Московский ордена трудового знамени техн. ин-т мясной и молочной пром-сти. - Москва, 1982. – 154 с. 2. Патент 7636 (UA) Спосіб порціонного дозування сипучих тіл./ Заплетніков І.М., Владіміров С.В. - Опубл. в Бюл. №7, 15.07.2005 (Прототип). 60 1 UA 74601 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб порційного дозування сипучих тіл шляхом відмірювання доз мірною ємністю, яка з попередньо відміряною дозою піддається впливу колових коливань у горизонтальній площині, який відрізняється тим, що сипке тіло в мірній ємності піддається впливу, одночасно, вертикальних та колових коливань в протилежних площинах, причому прискорення вертикальних коливань вібратора більше прискорення вільного падіння сипкого тіла в мірній ємності. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
