Пристрій для об’ємного порціонного дозування сипучих тіл
Номер патенту: 51975
Опубліковано: 10.08.2010
Автори: Владіміров Сергій Володимирович, Заплєтніков Ігор Миколайович
Формула / Реферат
Пристрій для порціонного дозування сипучих тіл, що містить бункер, з'єднаний гнучким рукавом з мірною ємністю, з жорстко закріпленим із зовнішньої сторони вібратором, яка підвішена на амортизаторах, сіткою і кришкою, з'єднаними з блоком керування, який відрізняється тим, що порожній конус виконаний з сітки, отвори якої залежать від фізико-механічних характеристик сипкого тіла і кута при вершині конуса, нерухомо закріплений в отворі, розміщеному у центрі заслінки, яка нерухомо закріплена на мірній ємності.
Текст

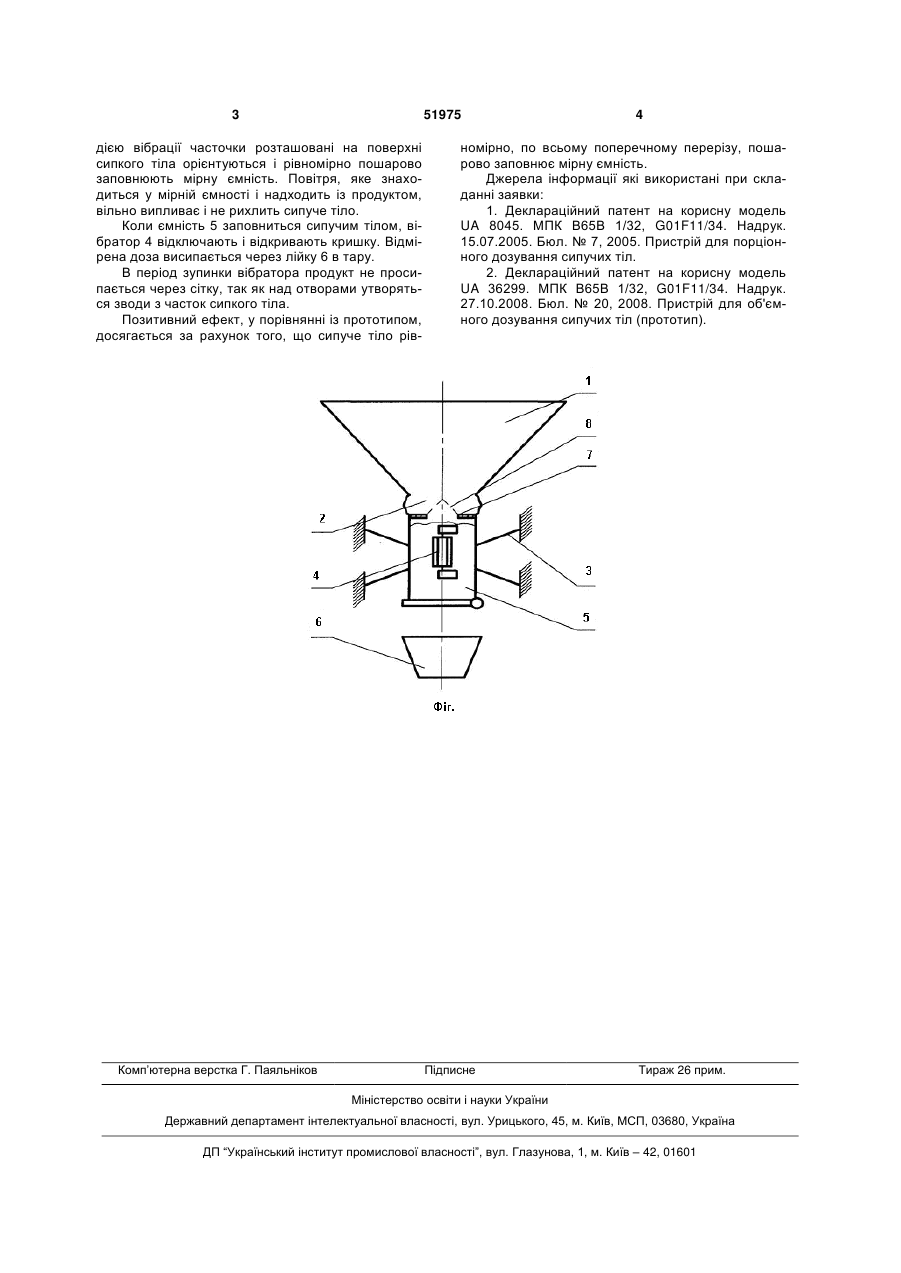

Пристрій для порціонного дозування сипучих тіл, що містить бункер, з'єднаний гнучким рукавом 3 51975 дією вібрації часточки розташовані на поверхні сипкого тіла орієнтуються і рівномірно пошарово заповнюють мірну ємність. Повітря, яке знаходиться у мірній ємності і надходить із продуктом, вільно випливає і не рихлить сипуче тіло. Коли ємність 5 заповниться сипучим тілом, вібратор 4 відключають і відкривають кришку. Відмірена доза висипається через лійку 6 в тару. В період зупинки вібратора продукт не просипається через сітку, так як над отворами утворяться зводи з часток сипкого тіла. Позитивний ефект, у порівнянні із прототипом, досягається за рахунок того, що сипуче тіло рів Комп’ютерна верстка Г. Паяльніков 4 номірно, по всьому поперечному перерізу, пошарово заповнює мірну ємність. Джерела інформації які використані при складанні заявки: 1. Деклараційний патент на корисну модель UA 8045. МПК В65В 1/32, G01F11/34. Надрук. 15.07.2005. Бюл. № 7, 2005. Пристрій для порціонного дозування сипучих тіл. 2. Деклараційний патент на корисну модель UA 36299. МПК В65В 1/32, G01F11/34. Надрук. 27.10.2008. Бюл. № 20, 2008. Пристрій для об'ємного дозування сипучих тіл (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for portion dosing bulk solids
Автори англійськоюZaplietnikov Ihor Mykolaiovych, Vladimirov Serhii Volodymyrovych
Назва патенту російськоюУстройство для порционной дозировки сыпучих тел
Автори російськоюЗаплетников Игорь Николаевич, Владимиров Сергей Владимирович
МПК / Мітки
МПК: B65B 1/30, G01F 11/00
Мітки: об`ємного, дозування, тіл, пристрій, порціонного, сипучих
