Пристрій для одержання металевих волокон пресуванням гранул

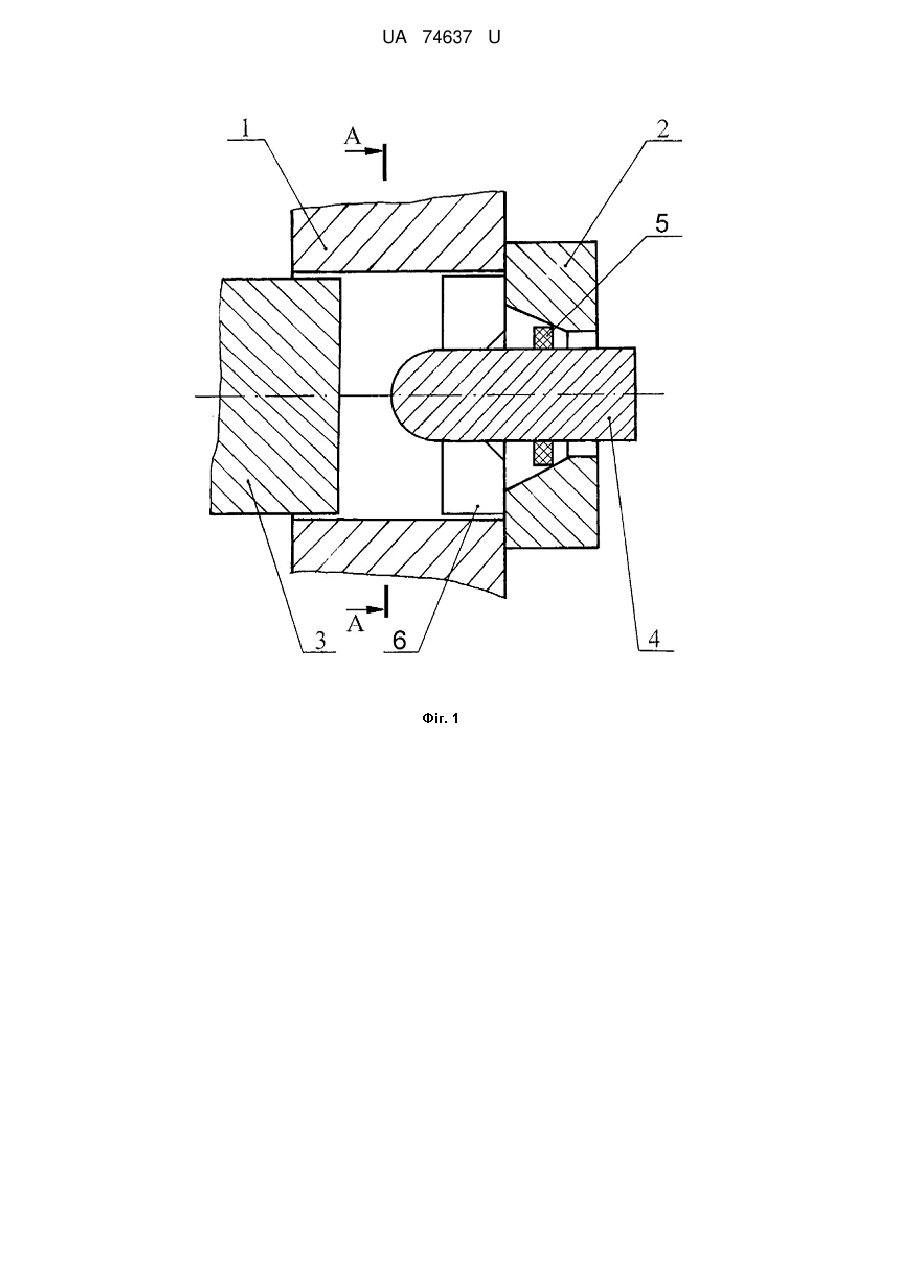

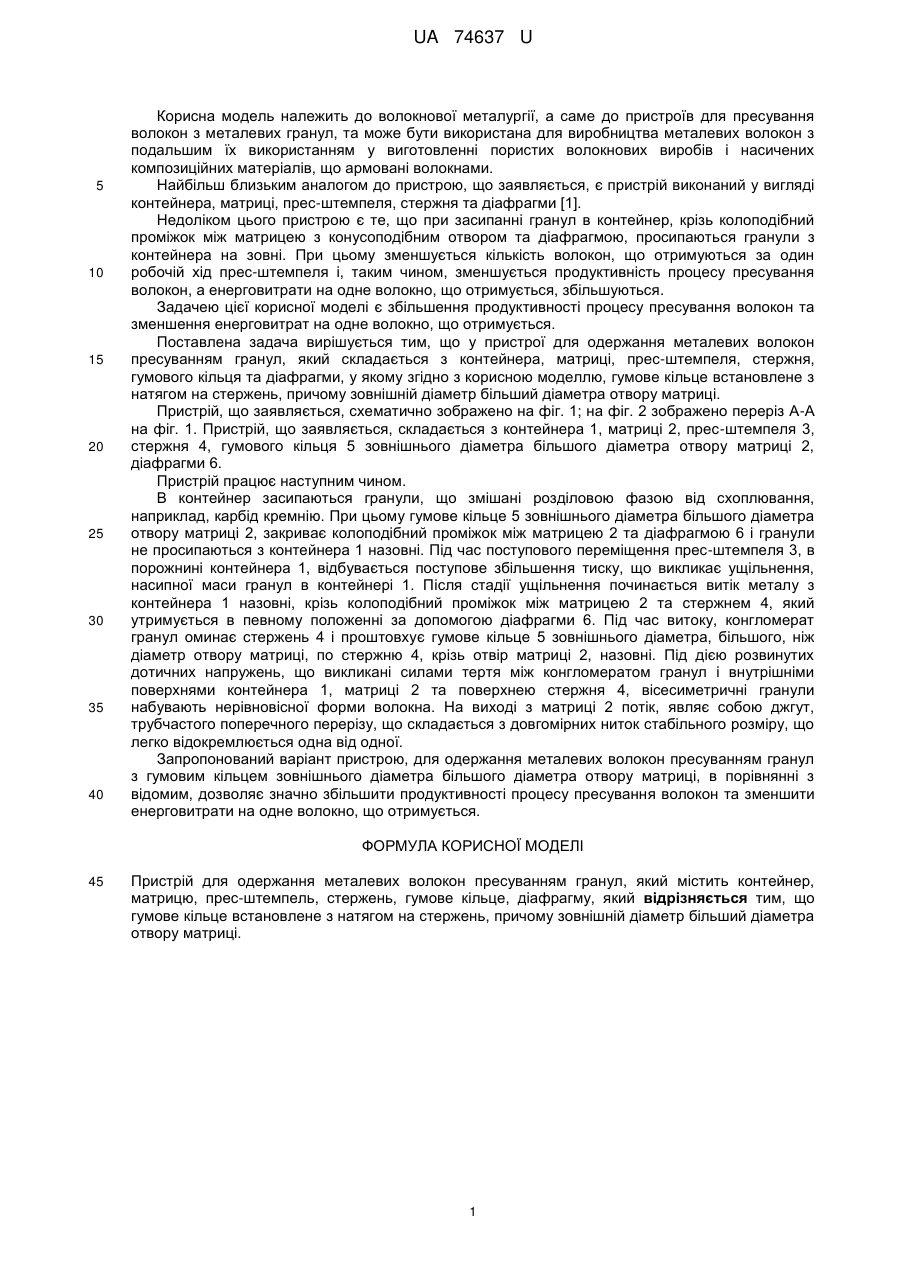

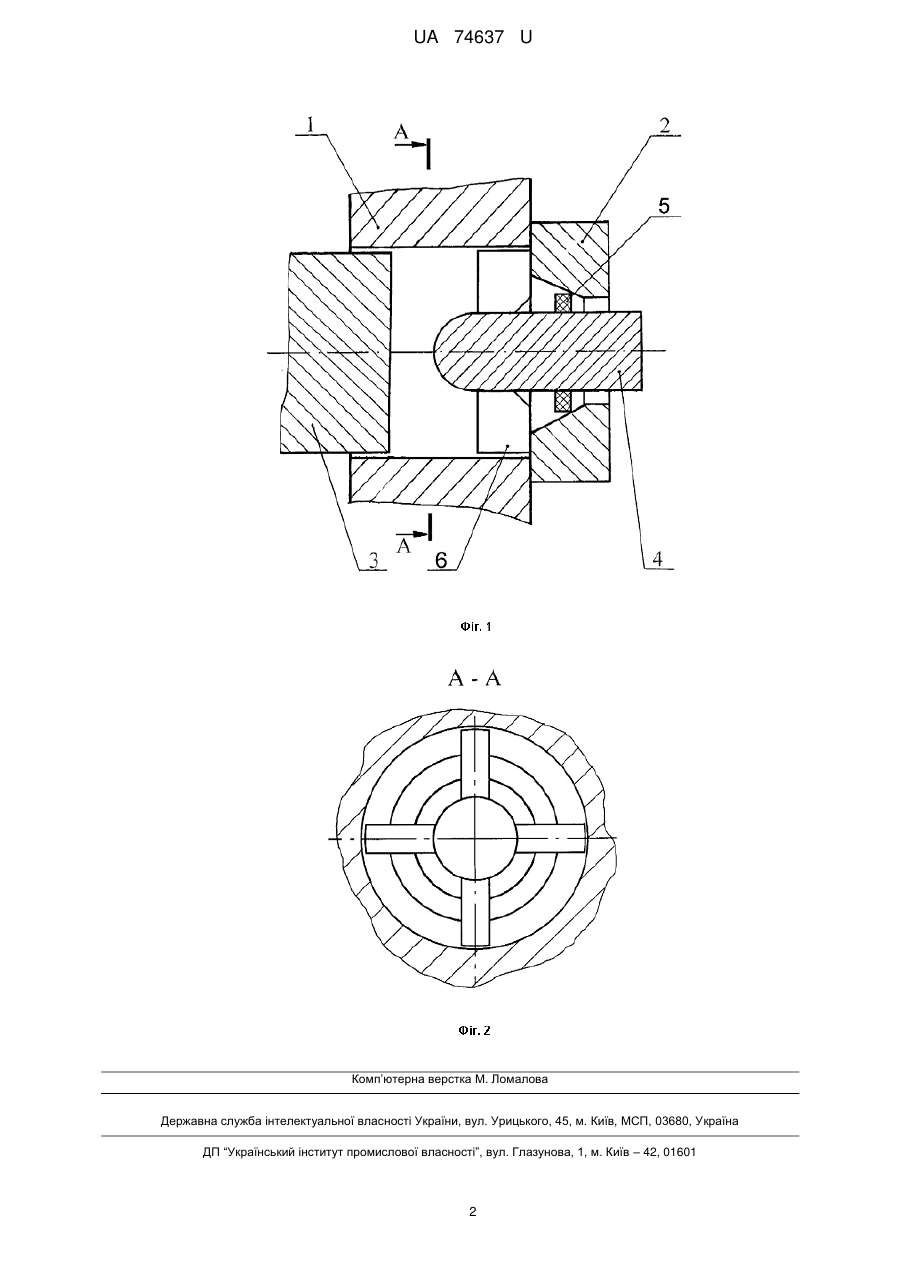

Реферат: Пристрій для одержання металевих волокон пресуванням гранул містить контейнер, матрицю, прес-штемпель, стержень, гумове кільце, діафрагму. Гумове кільце встановлене з натягом на стержень, причому зовнішній діаметр більший діаметра отвору матриці. UA 74637 U (54) ПРИСТРІЙ ДЛЯ ОДЕРЖАННЯ МЕТАЛЕВИХ ВОЛОКОН ПРЕСУВАННЯМ ГРАНУЛ UA 74637 U UA 74637 U 5 10 15 20 25 30 35 40 Корисна модель належить до волокнової металургії, а саме до пристроїв для пресування волокон з металевих гранул, та може бути використана для виробництва металевих волокон з подальшим їх використанням у виготовленні пористих волокнових виробів і насичених композиційних матеріалів, що армовані волокнами. Найбільш близьким аналогом до пристрою, що заявляється, є пристрій виконаний у вигляді контейнера, матриці, прес-штемпеля, стержня та діафрагми [1]. Недоліком цього пристрою є те, що при засипанні гранул в контейнер, крізь колоподібний проміжок між матрицею з конусоподібним отвором та діафрагмою, просипаються гранули з контейнера на зовні. При цьому зменшується кількість волокон, що отримуються за один робочій хід прес-штемпеля і, таким чином, зменшується продуктивність процесу пресування волокон, а енерговитрати на одне волокно, що отримується, збільшуються. Задачею цієї корисної моделі є збільшення продуктивності процесу пресування волокон та зменшення енерговитрат на одне волокно, що отримується. Поставлена задача вирішується тим, що у пристрої для одержання металевих волокон пресуванням гранул, який складається з контейнера, матриці, прес-штемпеля, стержня, гумового кільця та діафрагми, у якому згідно з корисною моделлю, гумове кільце встановлене з натягом на стержень, причому зовнішній діаметр більший діаметра отвору матриці. Пристрій, що заявляється, схематично зображено на фіг. 1; на фіг. 2 зображено переріз А-А на фіг. 1. Пристрій, що заявляється, складається з контейнера 1, матриці 2, прес-штемпеля 3, стержня 4, гумового кільця 5 зовнішнього діаметра більшого діаметра отвору матриці 2, діафрагми 6. Пристрій працює наступним чином. В контейнер засипаються гранули, що змішані розділовою фазою від схоплювання, наприклад, карбід кремнію. При цьому гумове кільце 5 зовнішнього діаметра більшого діаметра отвору матриці 2, закриває колоподібний проміжок між матрицею 2 та діафрагмою 6 і гранули не просипаються з контейнера 1 назовні. Під час поступового переміщення прес-штемпеля 3, в порожнині контейнера 1, відбувається поступове збільшення тиску, що викликає ущільнення, насипної маси гранул в контейнері 1. Після стадії ущільнення починається витік металу з контейнера 1 назовні, крізь колоподібний проміжок між матрицею 2 та стержнем 4, який утримується в певному положенні за допомогою діафрагми 6. Під час витоку, конгломерат гранул оминає стержень 4 і проштовхує гумове кільце 5 зовнішнього діаметра, більшого, ніж діаметр отвору матриці, по стержню 4, крізь отвір матриці 2, назовні. Під дією розвинутих дотичних напружень, що викликані силами тертя між конгломератом гранул і внутрішніми поверхнями контейнера 1, матриці 2 та поверхнею стержня 4, вісесиметричні гранули набувають нерівновісної форми волокна. На виході з матриці 2 потік, являє собою джгут, трубчастого поперечного перерізу, що складається з довгомірних ниток стабільного розміру, що легко відокремлюється одна від одної. Запропонований варіант пристрою, для одержання металевих волокон пресуванням гранул з гумовим кільцем зовнішнього діаметра більшого діаметра отвору матриці, в порівнянні з відомим, дозволяє значно збільшити продуктивності процесу пресування волокон та зменшити енерговитрати на одне волокно, що отримується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для одержання металевих волокон пресуванням гранул, який містить контейнер, матрицю, прес-штемпель, стержень, гумове кільце, діафрагму, який відрізняється тим, що гумове кільце встановлене з натягом на стержень, причому зовнішній діаметр більший діаметра отвору матриці. 1 UA 74637 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
