Пристрій для контролю довжини стрибка

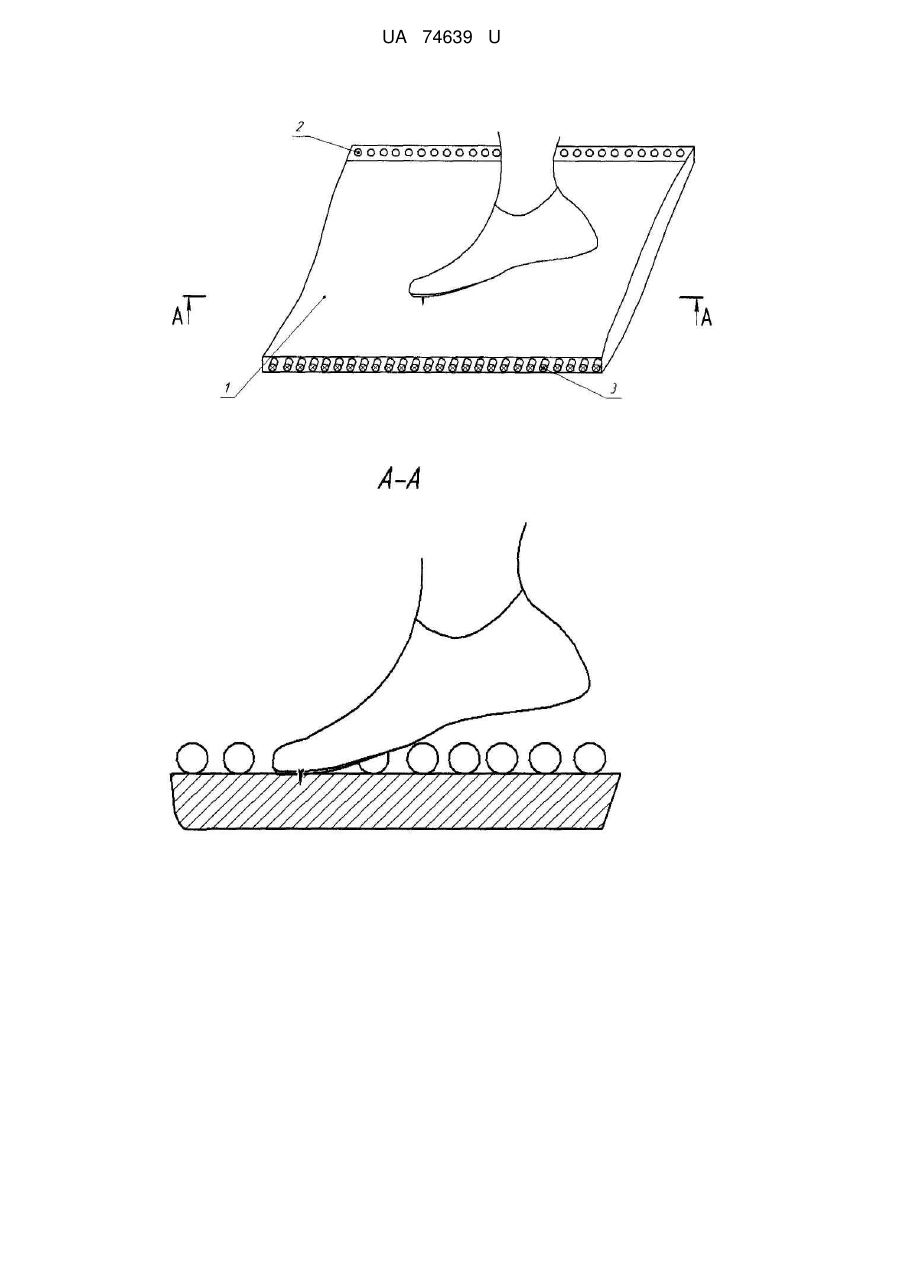

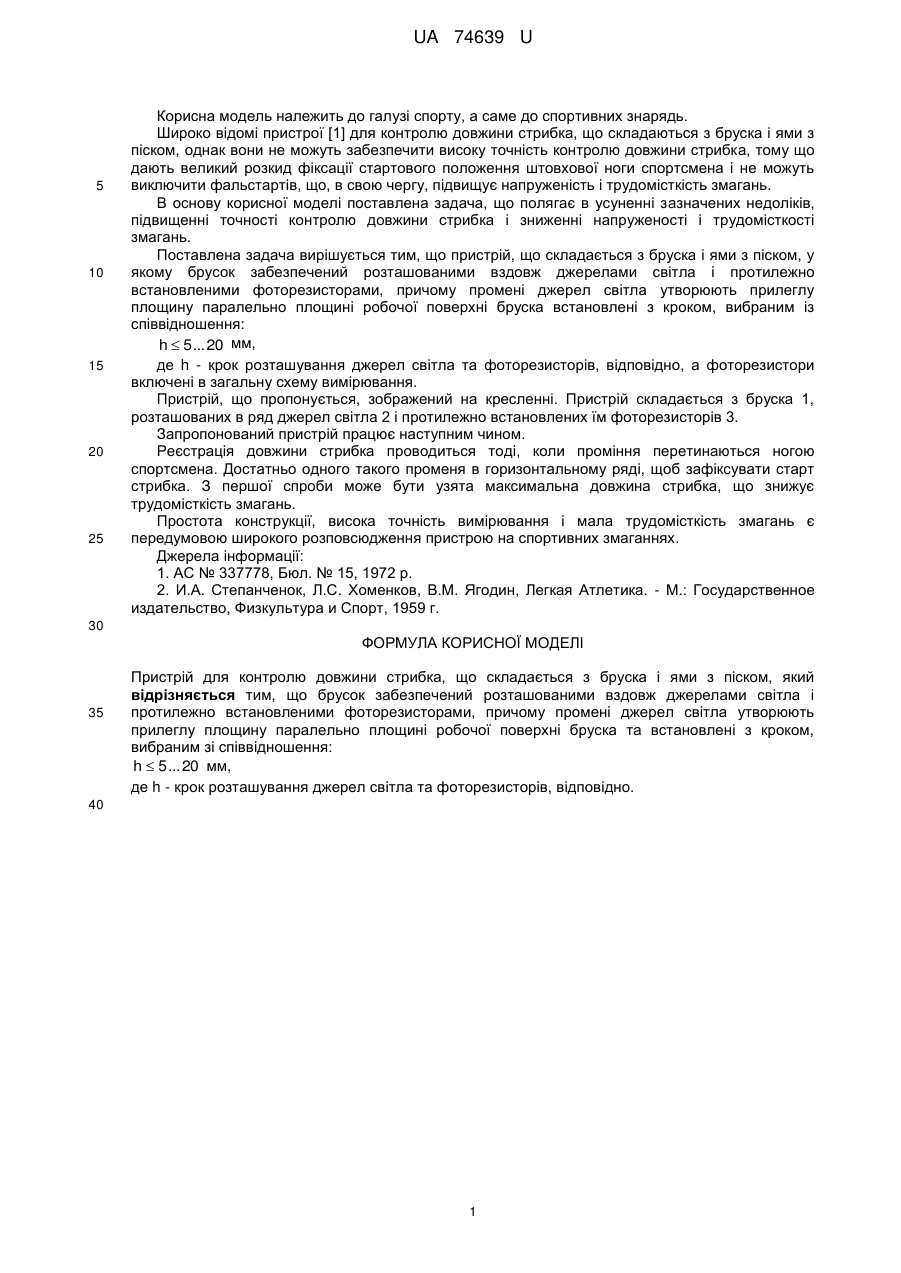

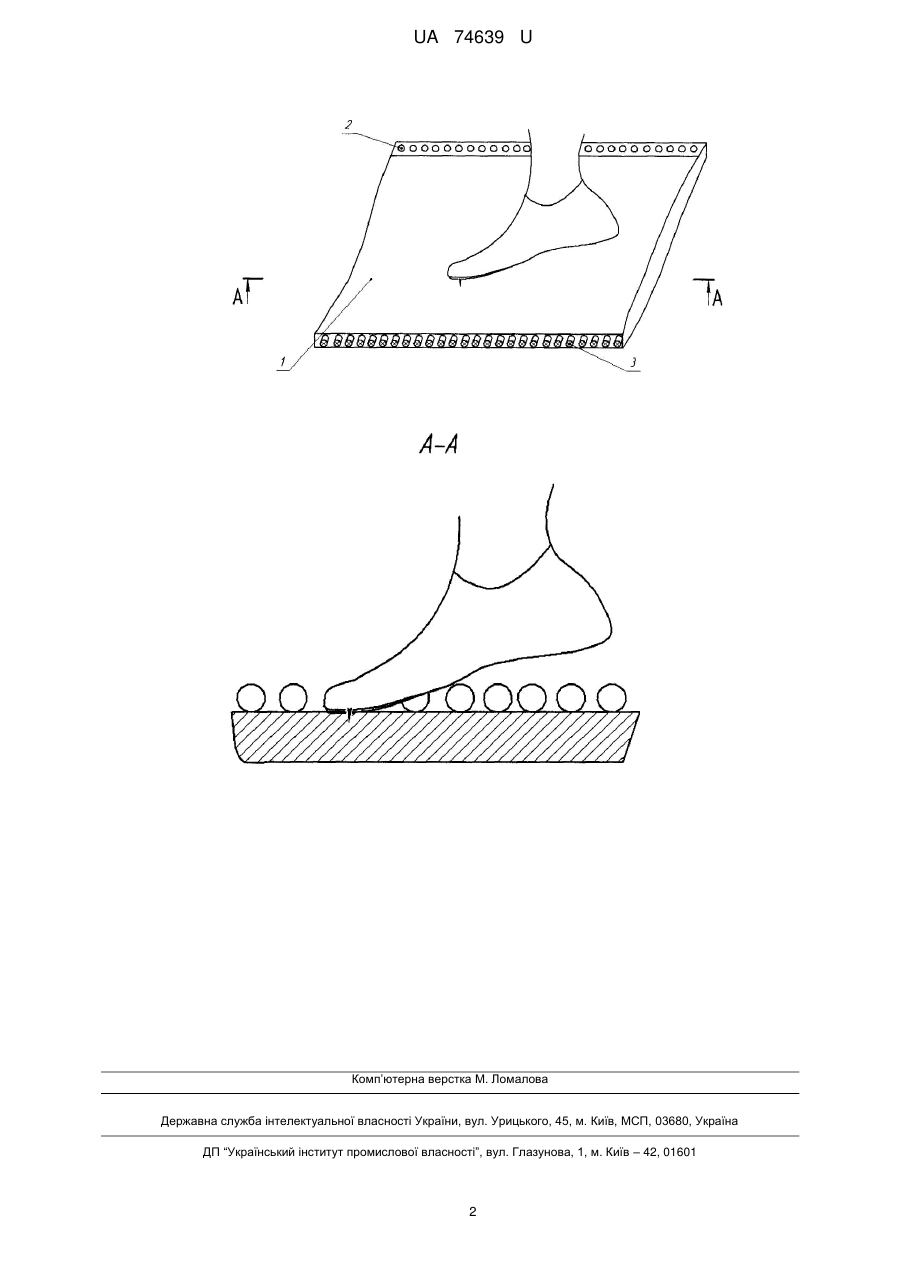

Реферат: Пристрій для контролю довжини стрибка складається з бруска і ями з піском, у якому брусок забезпечений розташованими вздовж джерелами світла і протилежно встановленими фоторезисторами. UA 74639 U (54) ПРИСТРІЙ ДЛЯ КОНТРОЛЮ ДОВЖИНИ СТРИБКА UA 74639 U UA 74639 U 5 10 15 20 25 Корисна модель належить до галузі спорту, а саме до спортивних знарядь. Широко відомі пристрої [1] для контролю довжини стрибка, що складаються з бруска і ями з піском, однак вони не можуть забезпечити високу точність контролю довжини стрибка, тому що дають великий розкид фіксації стартового положення штовхової ноги спортсмена і не можуть виключити фальстартів, що, в свою чергу, підвищує напруженість і трудомісткість змагань. В основу корисної моделі поставлена задача, що полягає в усуненні зазначених недоліків, підвищенні точності контролю довжини стрибка і зниженні напруженості і трудомісткості змагань. Поставлена задача вирішується тим, що пристрій, що складається з бруска і ями з піском, у якому брусок забезпечений розташованими вздовж джерелами світла і протилежно встановленими фоторезисторами, причому промені джерел світла утворюють прилеглу площину паралельно площині робочої поверхні бруска встановлені з кроком, вибраним із співвідношення: h  5 ... 20 мм, де h - крок розташування джерел світла та фоторезисторів, відповідно, а фоторезистори включені в загальну схему вимірювання. Пристрій, що пропонується, зображений на кресленні. Пристрій складається з бруска 1, розташованих в ряд джерел світла 2 і протилежно встановлених їм фоторезисторів 3. Запропонований пристрій працює наступним чином. Реєстрація довжини стрибка проводиться тоді, коли проміння перетинаються ногою спортсмена. Достатньо одного такого променя в горизонтальному ряді, щоб зафіксувати старт стрибка. З першої спроби може бути узята максимальна довжина стрибка, що знижує трудомісткість змагань. Простота конструкції, висока точність вимірювання і мала трудомісткість змагань є передумовою широкого розповсюдження пристрою на спортивних змаганнях. Джерела інформації: 1. АС № 337778, Бюл. № 15, 1972 p. 2. И.А. Степанченок, Л.С. Хоменков, В.М. Ягодин, Легкая Атлетика. - М.: Государственное издательство, Физкультура и Спорт, 1959 г. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для контролю довжини стрибка, що складається з бруска і ями з піском, який відрізняється тим, що брусок забезпечений розташованими вздовж джерелами світла і протилежно встановленими фоторезисторами, причому промені джерел світла утворюють прилеглу площину паралельно площині робочої поверхні бруска та встановлені з кроком, вибраним зі співвідношення: h  5 ... 20 мм, де h - крок розташування джерел світла та фоторезисторів, відповідно. 40 1 UA 74639 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
