Виноградозбиральний комбайн

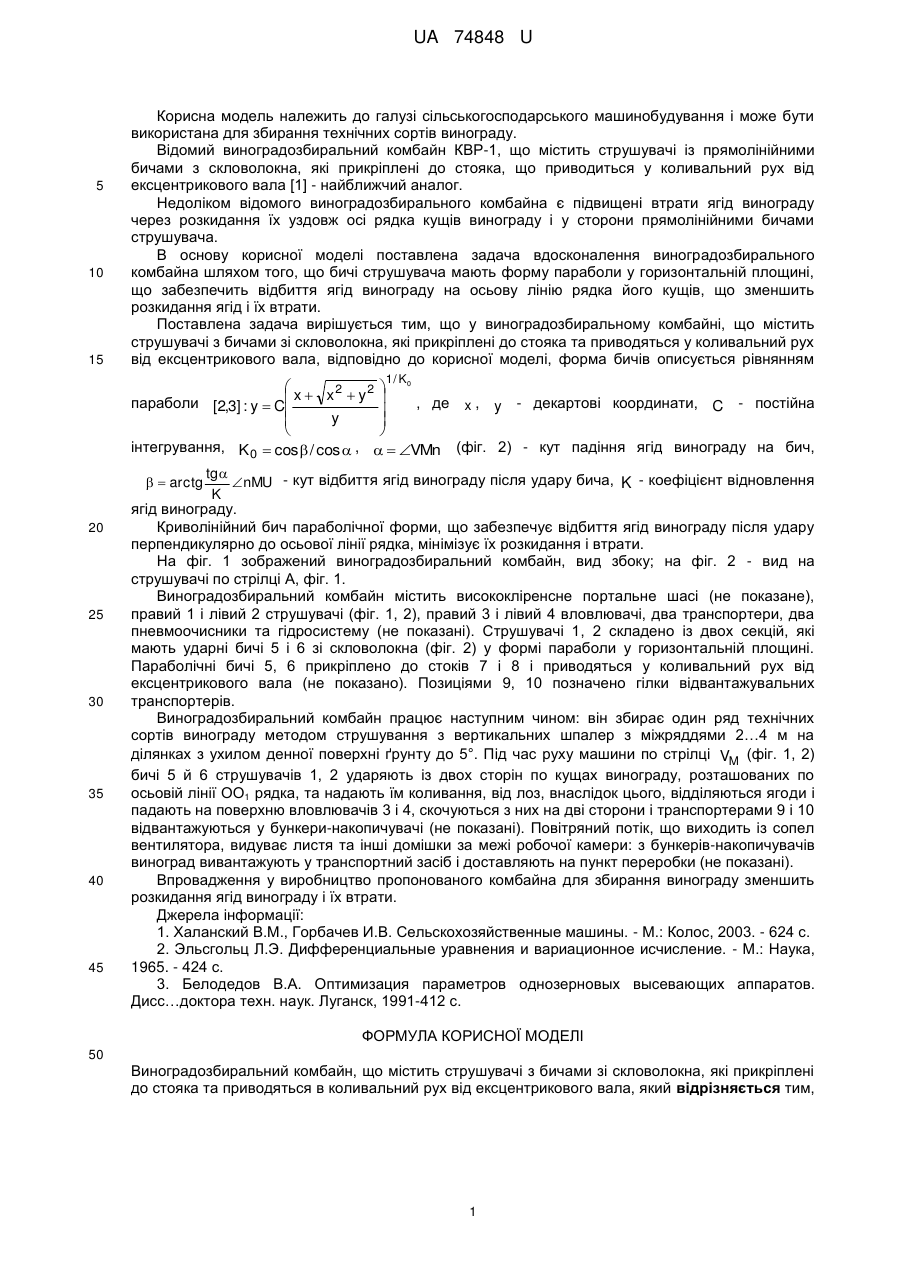

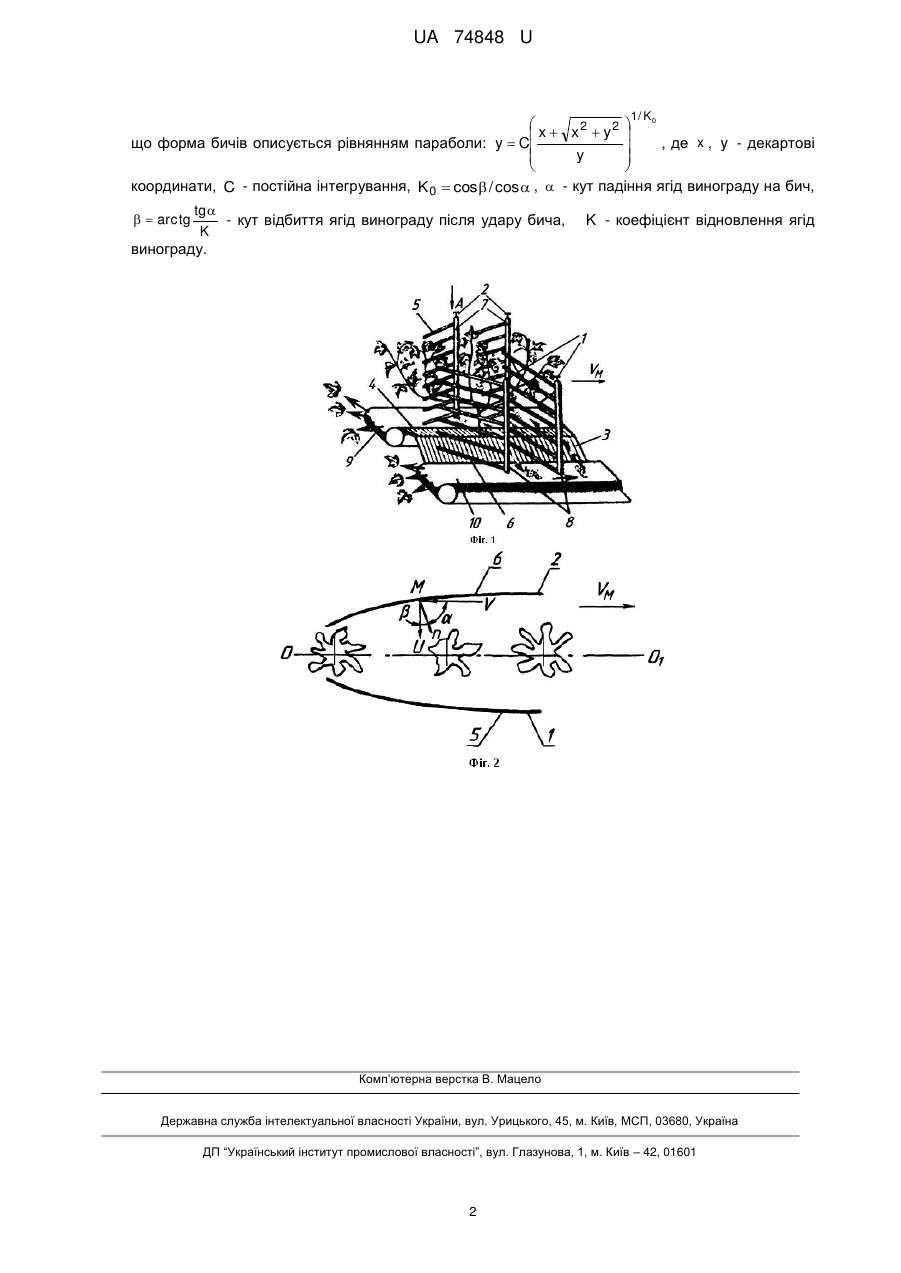

Реферат: UA 74848 U UA 74848 U 5 10 15 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для збирання технічних сортів винограду. Відомий виноградозбиральний комбайн КВР-1, що містить струшувачі із прямолінійними бичами з скловолокна, які прикріплені до стояка, що приводиться у коливальний рух від ексцентрикового вала [1] - найближчий аналог. Недоліком відомого виноградозбирального комбайна є підвищені втрати ягід винограду через розкидання їх уздовж осі рядка кущів винограду і у сторони прямолінійними бичами струшувача. В основу корисної моделі поставлена задача вдосконалення виноградозбирального комбайна шляхом того, що бичі струшувача мають форму параболи у горизонтальній площині, що забезпечить відбиття ягід винограду на осьову лінію рядка його кущів, що зменшить розкидання ягід і їх втрати. Поставлена задача вирішується тим, що у виноградозбиральному комбайні, що містить струшувачі з бичами зі скловолокна, які прикріплені до стояка та приводяться у коливальний рух від ексцентрикового вала, відповідно до корисної моделі, форма бичів описується рівнянням 1/ K 0  2 2  x x y  параболи [2,3] : y  C , де x , y - декартові координати, C - постійна   y     інтегрування, K 0  cos  / cos  ,   VMn (фіг. 2) - кут падіння ягід винограду на бич, tg nMU - кут відбиття ягід винограду після удару бича, K - коефіцієнт відновлення K ягід винограду. Криволінійний бич параболічної форми, що забезпечує відбиття ягід винограду після удару перпендикулярно до осьової лінії рядка, мінімізує їх розкидання і втрати. На фіг. 1 зображений виноградозбиральний комбайн, вид збоку; на фіг. 2 - вид на струшувачі по стрілці А, фіг. 1. Виноградозбиральний комбайн містить висококліренсне портальне шасі (не показане), правий 1 і лівий 2 струшувачі (фіг. 1, 2), правий 3 і лівий 4 вловлювачі, два транспортери, два пневмоочисники та гідросистему (не показані). Струшувачі 1, 2 складено із двох секцій, які мають ударні бичі 5 і 6 зі скловолокна (фіг. 2) у формі параболи у горизонтальній площині. Параболічні бичі 5, 6 прикріплено до стоків 7 і 8 і приводяться у коливальний рух від ексцентрикового вала (не показано). Позиціями 9, 10 позначено гілки відвантажувальних транспортерів. Виноградозбиральний комбайн працює наступним чином: він збирає один ряд технічних сортів винограду методом струшування з вертикальних шпалер з міжряддями 2…4 м на ділянках з ухилом денної поверхні ґрунту до 5°. Під час руху машини по стрілці VM (фіг. 1, 2) бичі 5 й 6 струшувачів 1, 2 ударяють із двох сторін по кущах винограду, розташованих по осьовій лінії ОО1 рядка, та надають їм коливання, від лоз, внаслідок цього, відділяються ягоди і падають на поверхню вловлювачів 3 і 4, скочуються з них на дві сторони і транспортерами 9 і 10 відвантажуються у бункери-накопичувачі (не показані). Повітряний потік, що виходить із сопел вентилятора, видуває листя та інші домішки за межі робочої камери: з бункерів-накопичувачів виноград вивантажують у транспортний засіб і доставляють на пункт переробки (не показані). Впровадження у виробництво пропонованого комбайна для збирання винограду зменшить розкидання ягід винограду і їх втрати. Джерела інформації: 1. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины. - М.: Колос, 2003. - 624 с. 2. Эльсгольц Л.Э. Дифференциальные уравнения и вариационное исчисление. - М.: Наука, 1965. - 424 с. 3. Белодедов В.А. Оптимизация параметров однозерновых высевающих аппаратов. Дисс…доктора техн. наук. Луганск, 1991-412 с.   arctg 20 25 30 35 40 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Виноградозбиральний комбайн, що містить струшувачі з бичами зі скловолокна, які прикріплені до стояка та приводяться в коливальний рух від ексцентрикового вала, який відрізняється тим, 1 UA 74848 U 1/ K 0  2 2  x x y  що форма бичів описується рівнянням параболи: y  C , де x , y - декартові  y     координати, C - постійна інтегрування, K 0  cos  / cos  ,  - кут падіння ягід винограду на бич, tg  - кут відбиття ягід винограду після удару бича, K винограду.   arctg K - коефіцієнт відновлення ягід Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
